In diesem Teil unserer HomeMatic-Themenreihe dreht sich alles um das Themengebiet „Heizen und Energiesparen“. Da viele der in diesem Teil benutzen Komponenten bereits vorgestellt wurden, können wir diesesmal den Praxis- und den Programmteil in einem Artikel zusammenfassen.

Im ersten Abschnitt stellen wir die zum Einsatz kommenden HomeMatic Komponenten vor. Im zweiten und größeren Abschnitt folgen Programmbeispiele, welche 1 zu 1 übernommen oder angepasst werden können.

Tipp: Wir nutzen ein eigenes, innovatives Artikelkonzept. Damit Ihnen nichts entgeht, haben wir einen kleinen Artikelwegweiser für Sie verfasst. Viel Spaß beim Lesen!

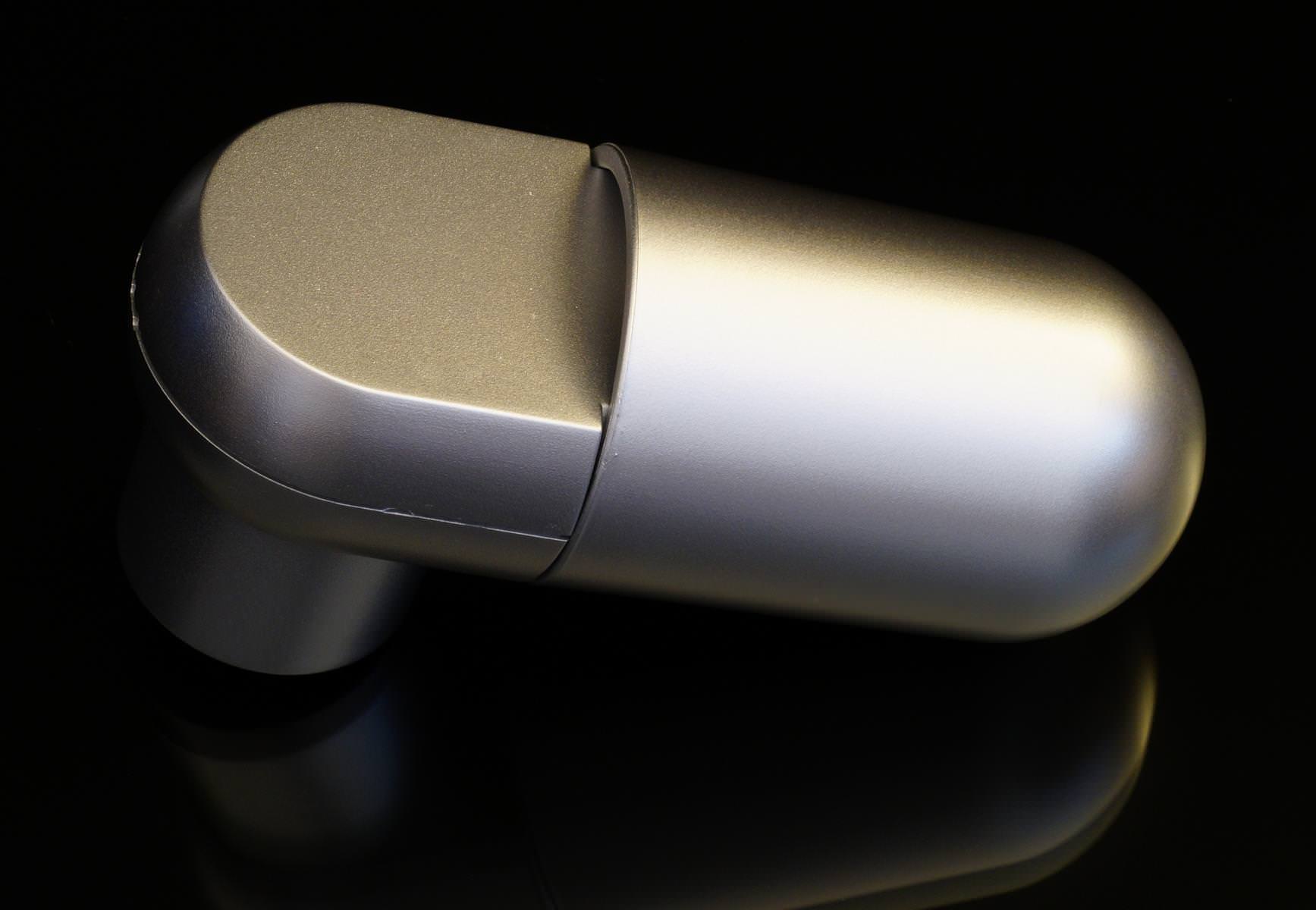

HomeMatic Heizkörperthermostat

Ein Heizkörperthermostat darf bei der Heizungsregelung natürlich nicht fehlen. Ähnlich wie bei klassischen, mit Dehnstoff gefüllten Thermostaten, regelt auch die elektrische HomeMatic Thermostatvariante den Wasserdurchfluss zum Heizkörper. Die Verstellung des Ventils erfolgt jedoch nicht über sich ausdehnende Gase oder Flüssigkeiten, sondern über ein in das Thermostat integriertes Getriebe, welches von einem kleinen Motor angetrieben wird. Die Stromversorgung wird über zwei LR-6 Batterien gewährleistet, welche für rund 1,5 Jahre Strom liefern sollen.

Im Auslieferungszustand ist eine Verschraubung für den weitverbreiteten Heimeier-Anschluss bereits vormontiert. Für Ventile von Danfoss, Oventrop und Co. liegen verschiedene Anschlussadapter dem Lieferumfang bei. Die beiliegende Bedienungsanleitung erläutert sehr leicht verständlich, welcher Adapter für welchen Anschluss geeignet ist.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIda47a54d691
Bei Zuhilfenahme von passendem Werkzeug ist die Montage des neuen Heizkörperthermostats in wenigen Augenblicken erledigt. Besonders Mieter sollten vorab daran denken, dass die bestehenden Thermostate beim Auszug aus der Wohnung wieder montiert werden müssen. Der schnelle Griff zur Rohrzange ist dann nicht die beste Lösung, da diese die Oberfläche der Thermostate beschädigen kann. Besser ist es, zu einer sogenannten „Armaturenzange“ zu greifen. Ist eine solche Zange nicht vorhanden oder die Anschaffung zu teuer, kann ein um die Verschraubung gelegtes Stoffstück vor tiefen Kratzern schützen. Bei einigen Ventilvarianten ist der Einsatz einer Zange aber gar nicht nötig. Hier reicht der Griff zum Schraubendreher, um die Halterung zu lockern.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId579f785c81
Wird kein Adapter benötigt, kann der neue HomeMatic-Thermostat einfach aufgesteckt und durch Aufdrehen der Überwurfmutter befestigt werden. Werkzeug wird hierfür in der Regel nicht benötigt. Einfach die Metallverschraubung mit der Hand anzuziehen, bis das Thermostat festsitzt. Kommt ein Adapter zum Einsatz, sollte auch mit dem Schraubendreher nicht zu viel Kraft investiert werden, damit der Kunststoffadapter nicht beschädigt wird.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId5cf6b550bb

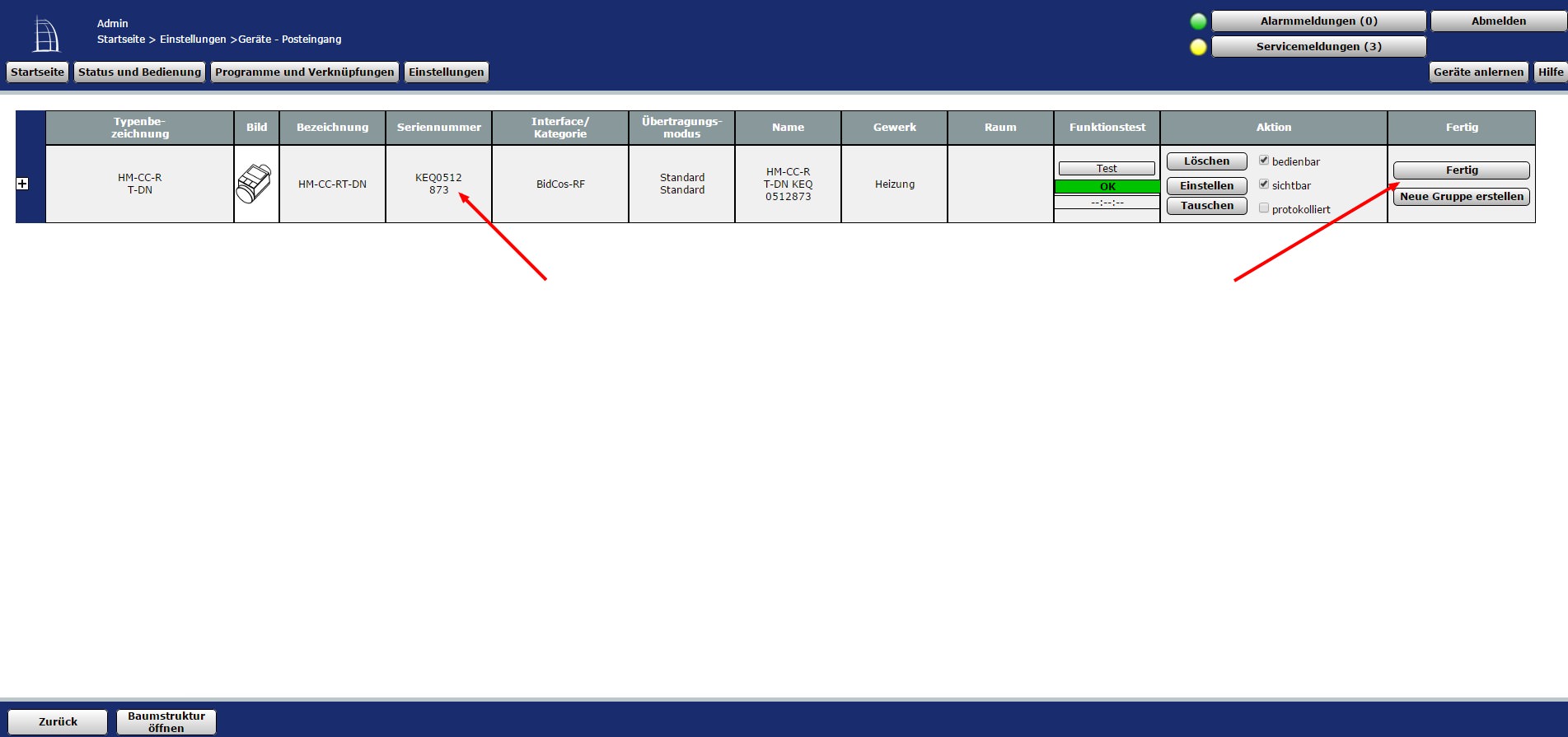

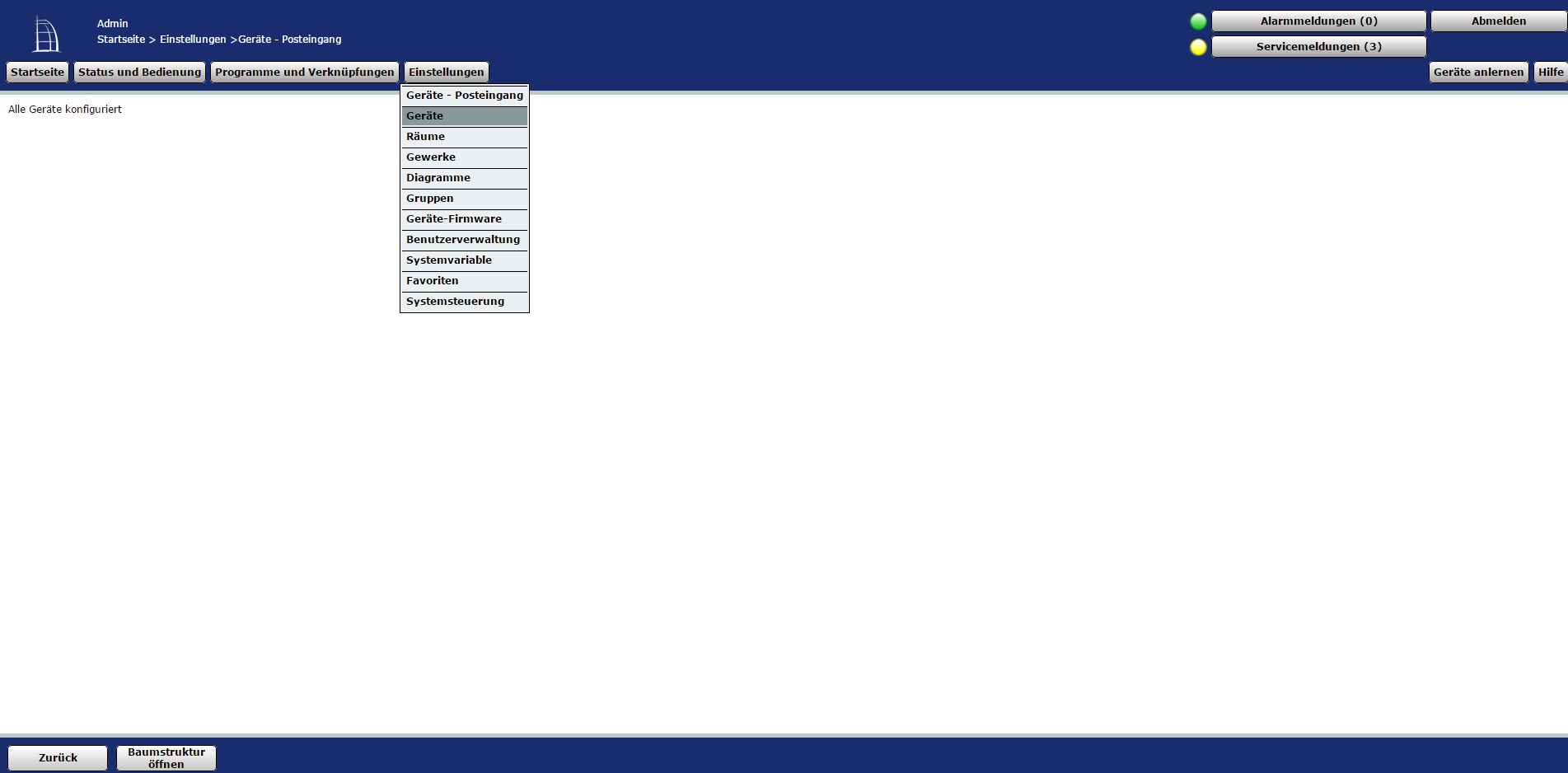

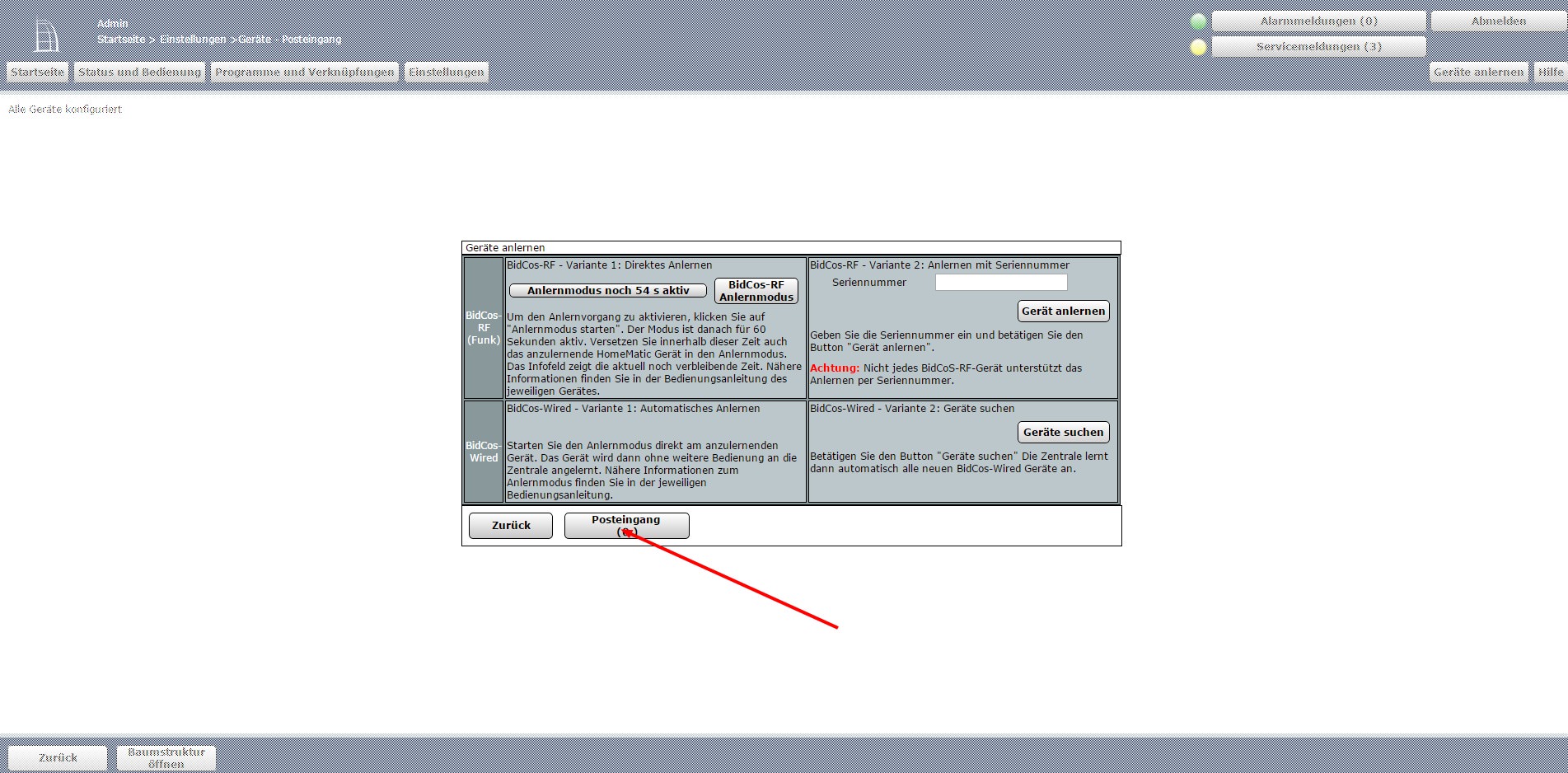

Das Anlernen gestaltet sich wie gewohnt. Den Anlernmodus der Zentrale starten und innerhalb von 60 Sekunden die mittlere Taste des Thermostats solange drücken, bis kurz die Buchstaben AC erscheinen. Danach findet man den Thermostat im Posteingang. Ist die Anzahl der anzulernenden Thermostate überschaubar, bietet es sich an, die Thermostate nach und nach anzulernen. Wird eine große Anzahl an Geräten angelernt, sollte die jeweilige Thermostatseriennummer und der dazugehörige Raum notiert werden. Hierdurch fällt die Zuordnung beim „Beschriften“ der Bauteile im Gerätemanager leichter. Die richtige Beschriftung der Thermostate beschleunigt die spätere Einrichtung erheblich.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId0efb0621ee

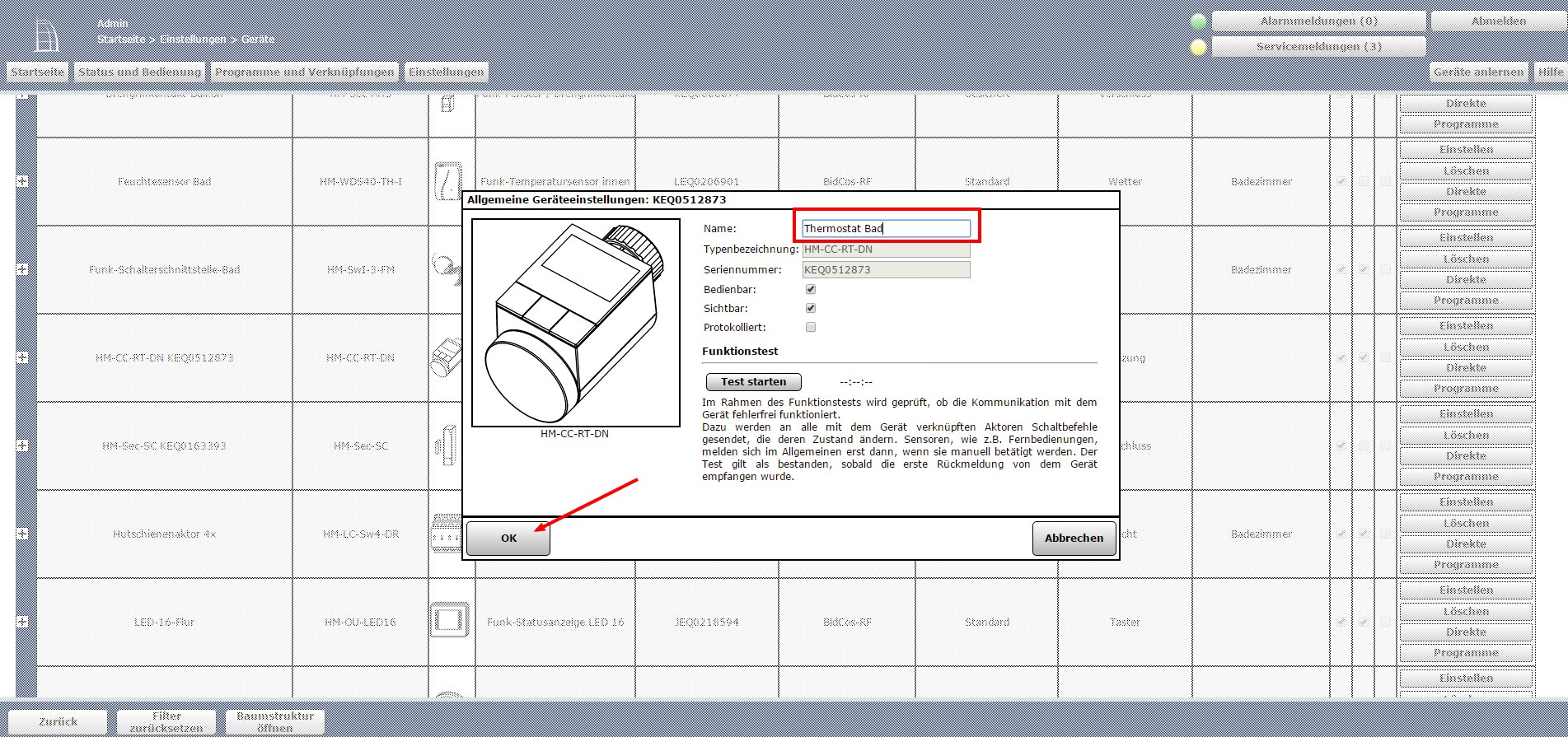

Genau diese Zuordnung ist wichtig, wenn der Heizkörperthermostat mit einem Raumtemperaturregler, einem anderen Thermostat oder auch mit einem Fenstersensor zusammenarbeiten soll. Denn dann müssen diese Komponenten in sogenannten Gruppen zusammengefasst werden. Diese Gruppen erleichtern die Einrichtung einer vernetzen Heizungssteuerung erheblich, da alle verfügbaren Funktionen der verschiedenen Geräte über ein „Gruppenmenü“ abgerufen und zentral eingestellt werden können. Werden also beispielsweise zwei Thermostate zusammengefasst, wird die an einem Thermostat eingestellte Raumtemperatur automatisch beim zweiten Thermostat übernommen. Kommt noch ein Fenstersensor dazu, werden die Thermostatventile automatisch geschlossen, sobald ein Fenster geöffnet wird.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdf366ccb758
Damit die gewählten Einstellungen auch bei schlechter Beleuchtung sichtbar sind, verfügt das eingebaute Display über eine Beleuchtung.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdc31f803785
Soll das Aufheizen des Raumes beschleunigt werden, kann dies mithilfe der „Boost-Taste“ mit einem Tastendruck erledigt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdd006f90a9e

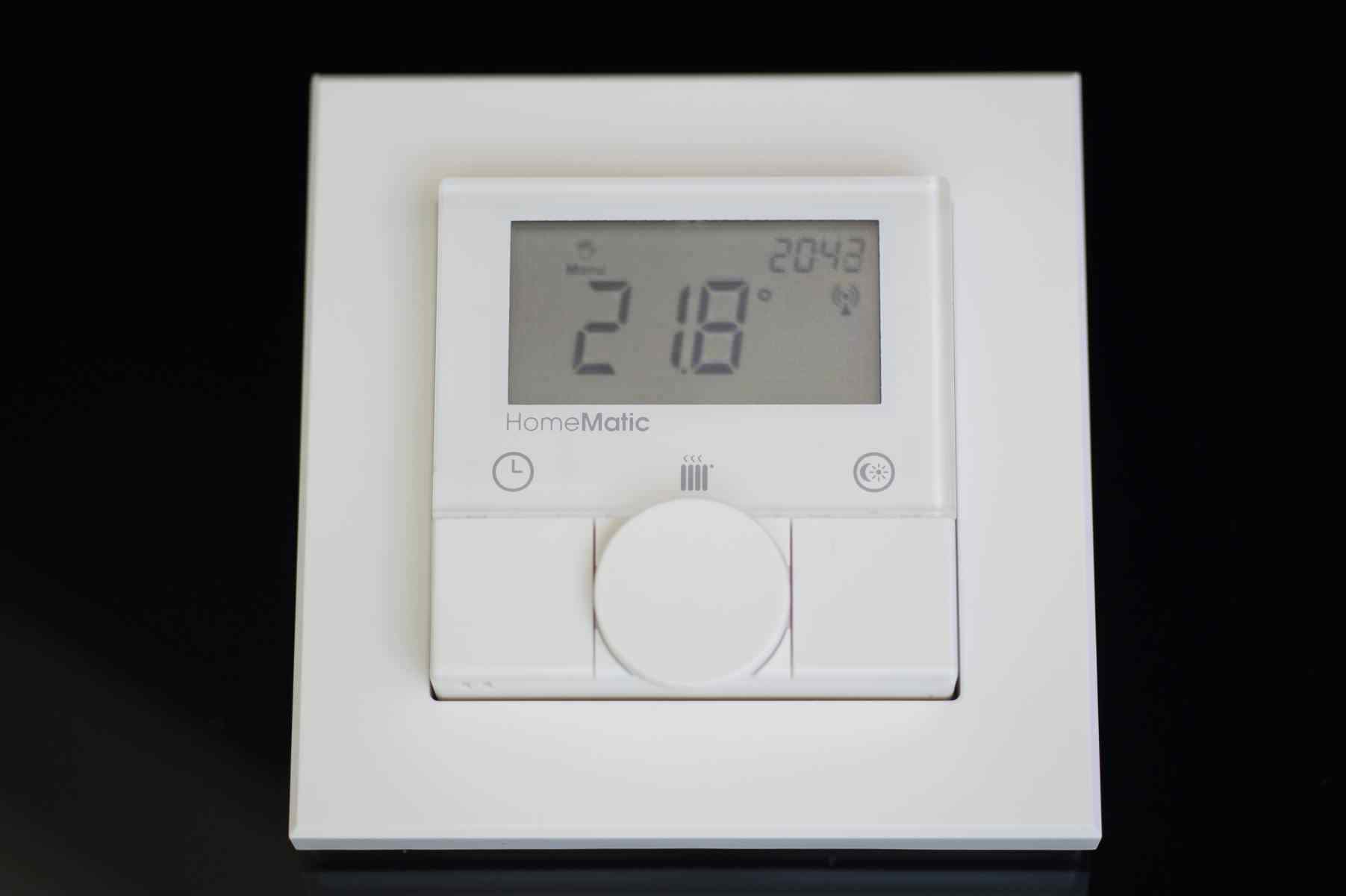

HomeMatic Funk-Wandthermostat

Besonders praktisch fanden wir den Wandtemperatursensor. Wurde dieser in eine Gruppe aufgenommen, konnten die gewünschten Einstellungen von einem zentralen Punkt aus gesteuert werden. Dazu kommt, dass der Sensor nicht nur die Temperatur, sondern auch die Luftfeuchtigkeit ermittelt. Dies macht den kleinen schicken Sensor zu einem idealen Kandidaten fürs Bad. Im Gegensatz zum Thermostat verfügt der Wandtemperatursensor leider über keine Hintergrundbeleuchtung.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId33a9a3a658

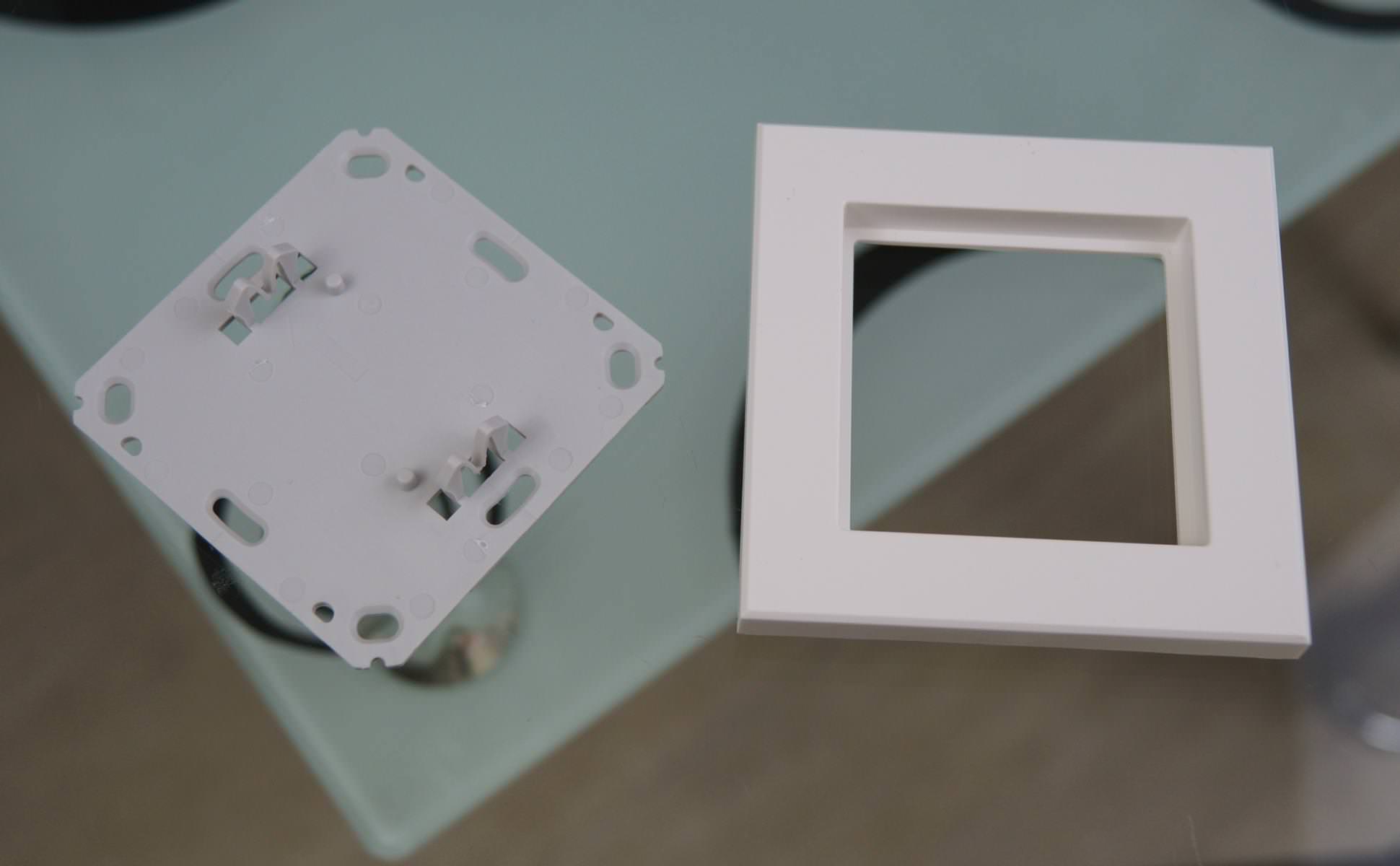

Die Montage ist denkbar einfach und deckungsgleich zur Montage der bereits vorgestellten HomeMatic Wandtaster. Je nach Wunsch kann der Wandsensor entweder mithilfe von doppelseitigem Klebeband oder mit Schrauben an der Wand befestigt werden. Das benötigte Montagematerial ist bereits im Lieferumfang enthalten.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId6bdbc7136b

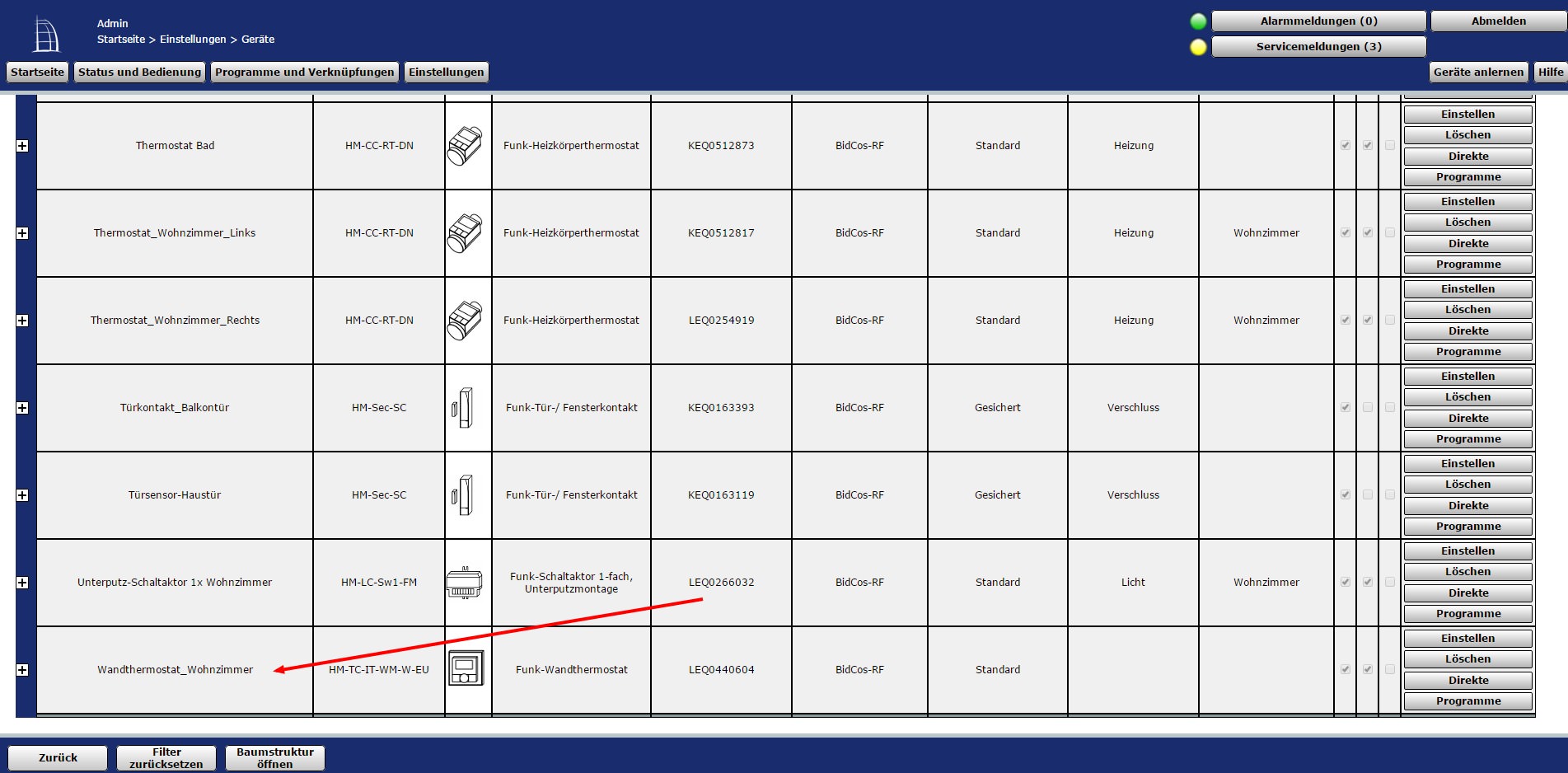

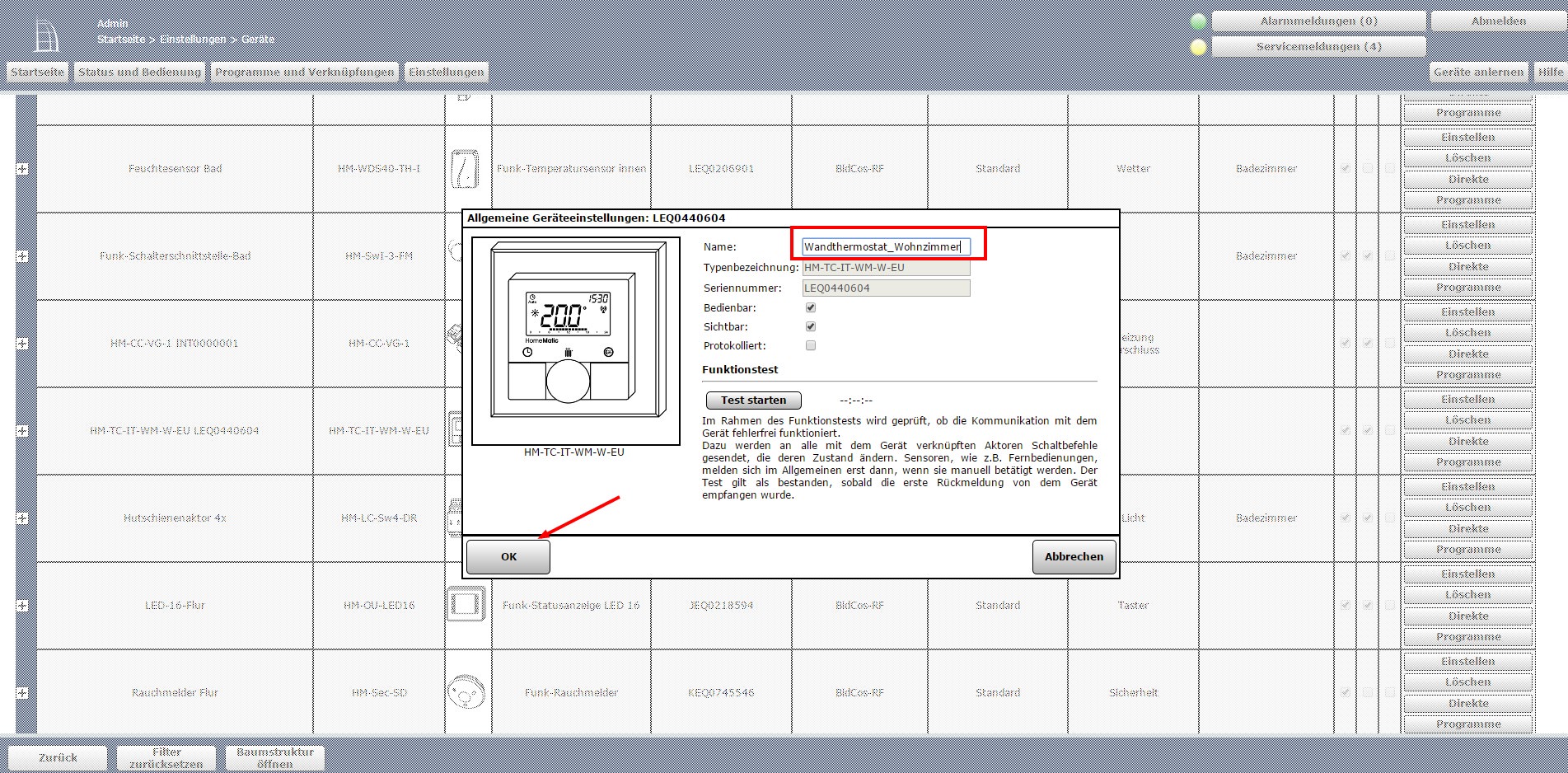

Beim Anlernen kann genauso verfahren werden, wie bei den Heizkörperthermostaten. Den Anlernmodus der Zentrale starten und innerhalb von 60 Sekunden die mittlere Taste des Bedienteils solange drücken, bis „AC“ angezeigt wird. Danach findet sich der Thermostat im Posteingang. Auch hier sollte das Gerät sofort im Gerätemanager umbenannt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId7740f0b298

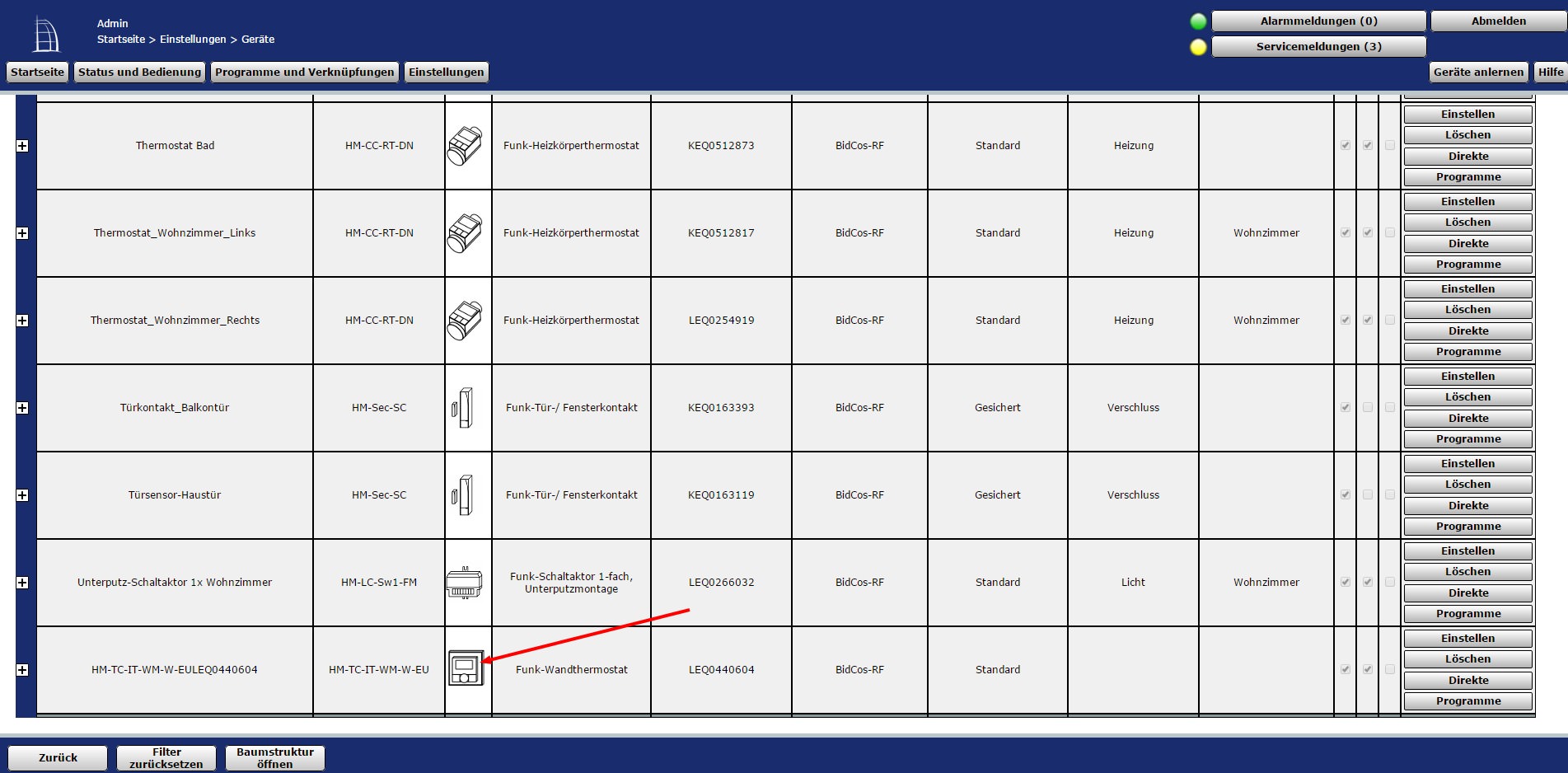

Da sich dieses Wandthermostat besonders gut für die moderne Heizungsregelung eignet, sollte auch hier eine Gruppe angelegt, bzw. der Sensor in eine bestehende Gruppe aufgenommen werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId507f0fb0fb

Außentemperatur und Feuchtesensor

Wie es der Name bereits vermuten lässt, eignet sich der spritzwassergeschützte HomeMatic Außentemperatur- und Feuchtesensor vor allem für Messungen im Außenbereich. Das Gehäuse besteht aus silberfarben lackiertem Kunststoff – der Temperaturmessbereich liegt zwischen -20°C und +80°C. Neben dem Sensor liegen noch zwei LR-6 Batterien dem Lieferumfang bei – Befestigungsmaterial leider nicht.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdbeeccfdef2

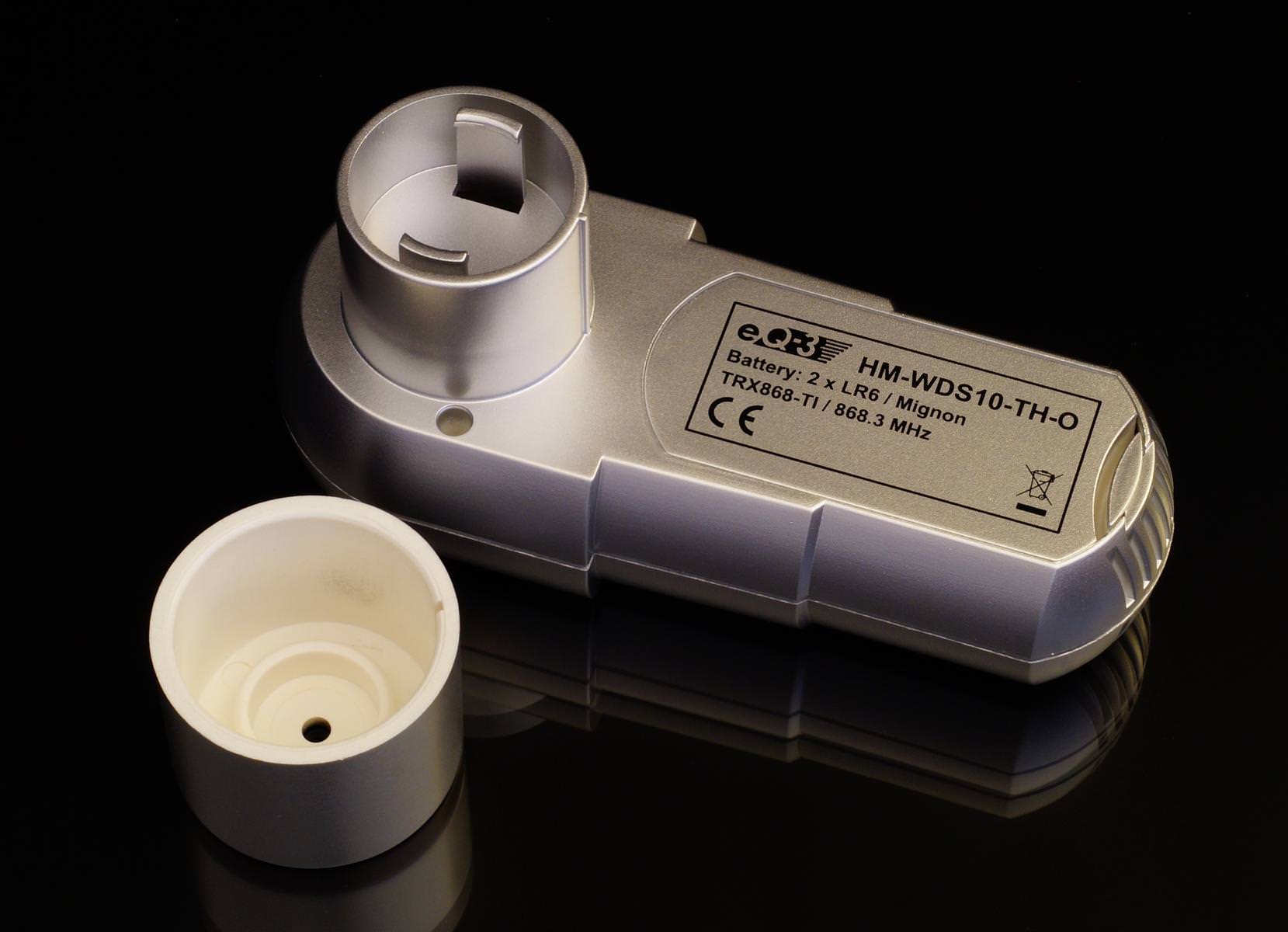

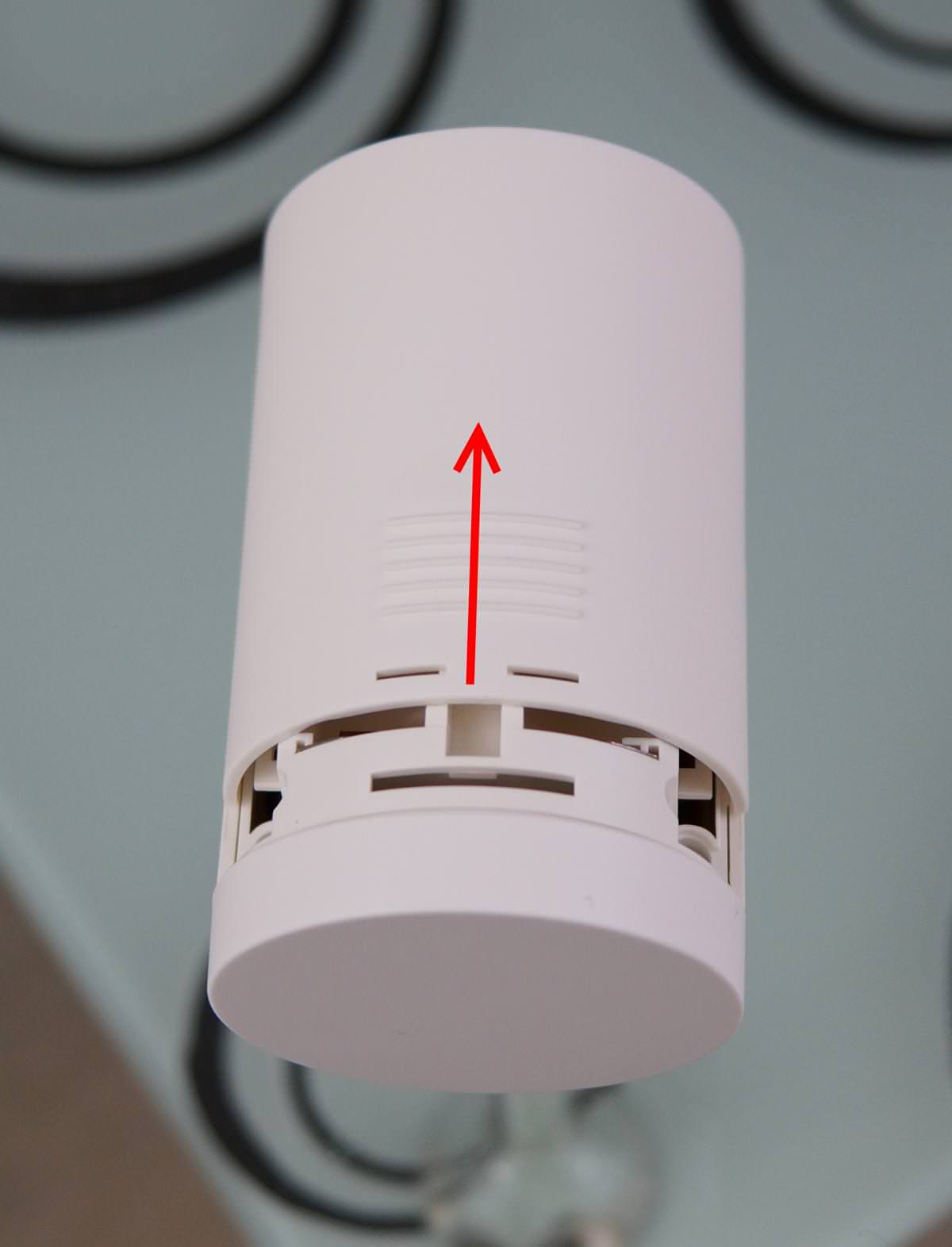

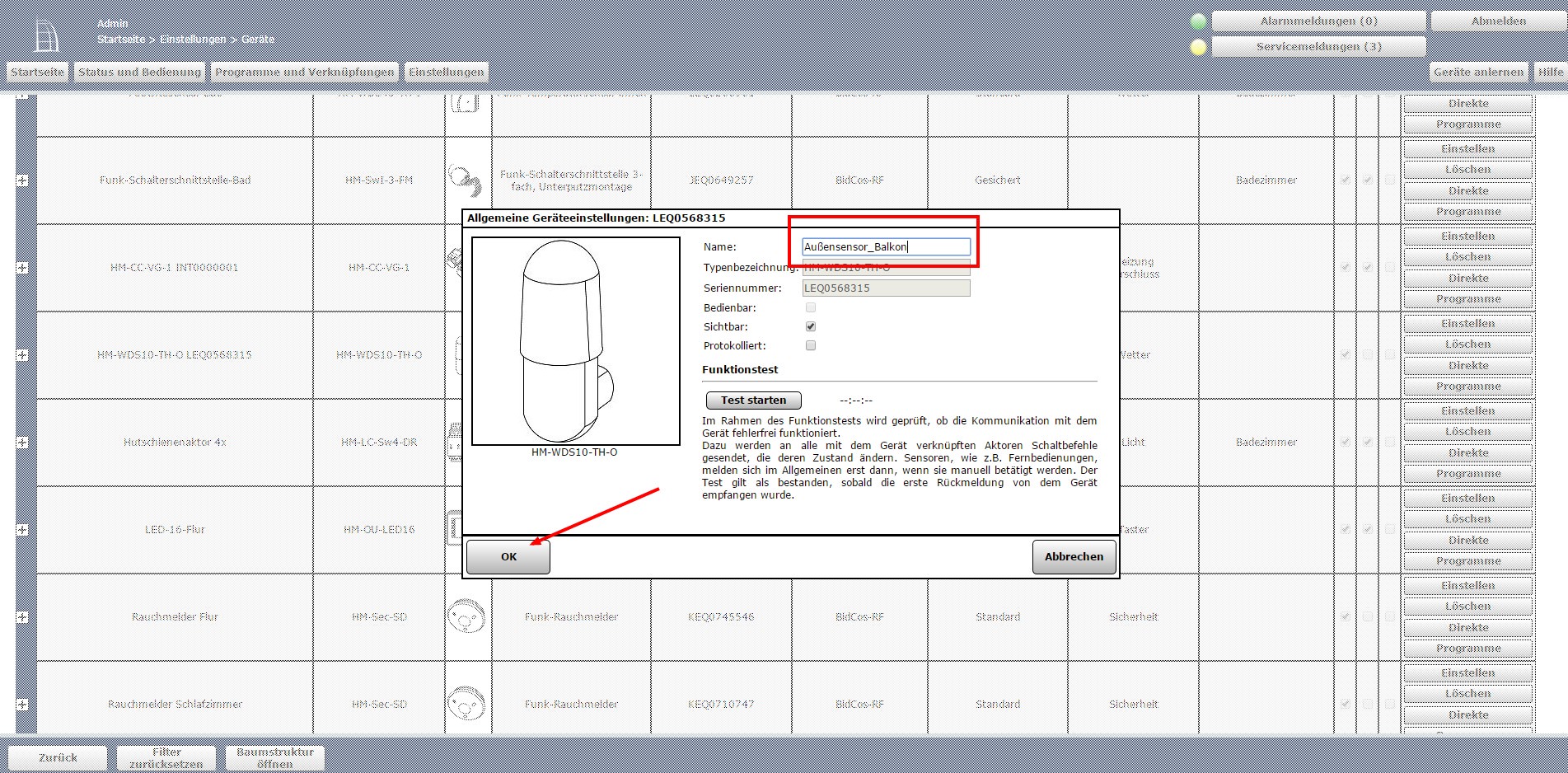

Die Montage geht schnell von der Hand. Zuerst muss der Haltesockel mit etwas Kraftaufwand vom Sensorgehäuse abgezogen werden. Danach kann dieser an die gewünschte Stelle der Wand montiert werden. Diese Stelle sollte wettergeschützt sein. Für die Befestigung eignet sich ein 5-mm-Dübel mit einer passenden Schraube – beides liegt nicht dem Lieferumfang bei und muss vorher besorgt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdcc31e5a8c0

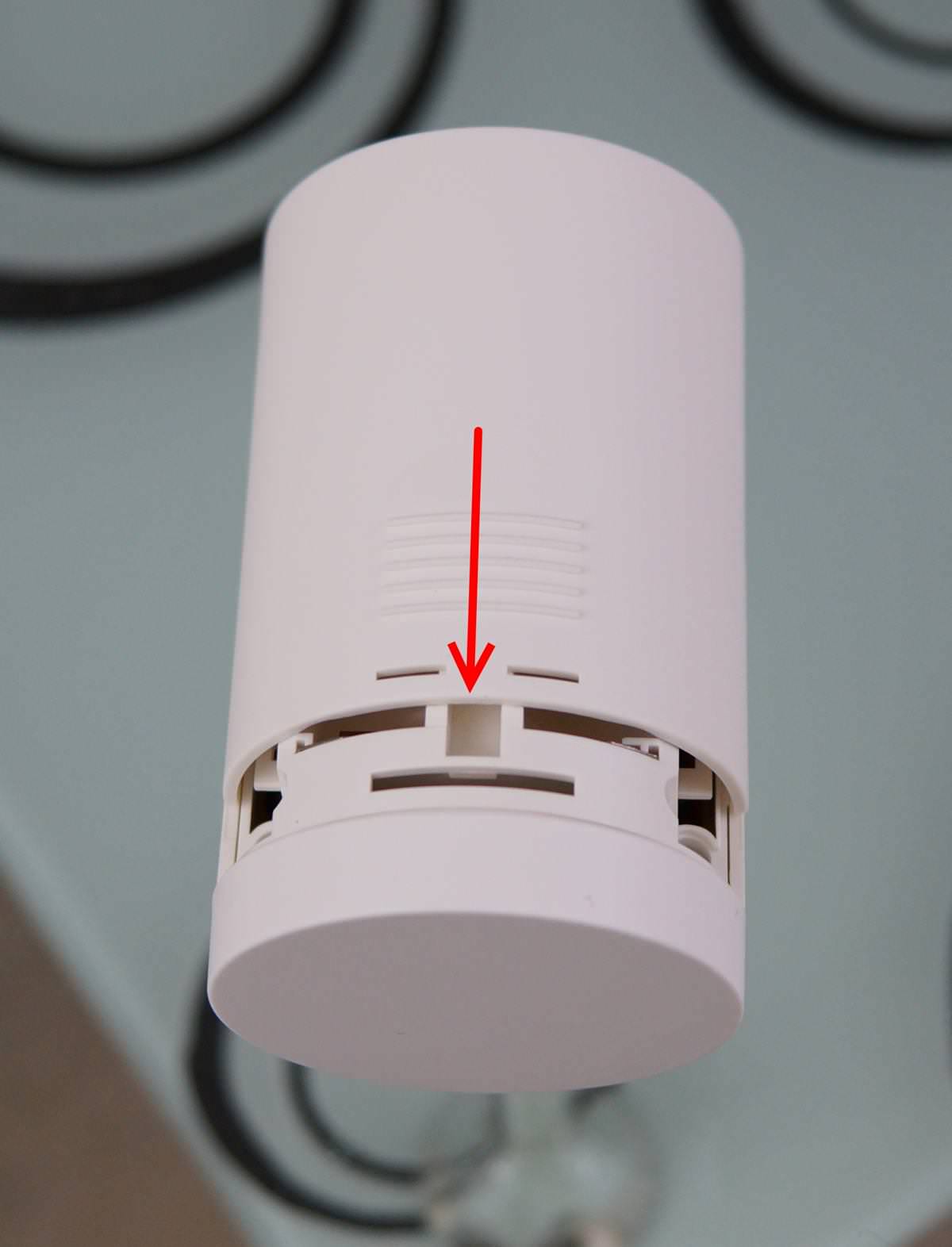

Vor der Montage sollten praktischerweise die zwei LR-6 Batterien eingelegt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId2bd9681537

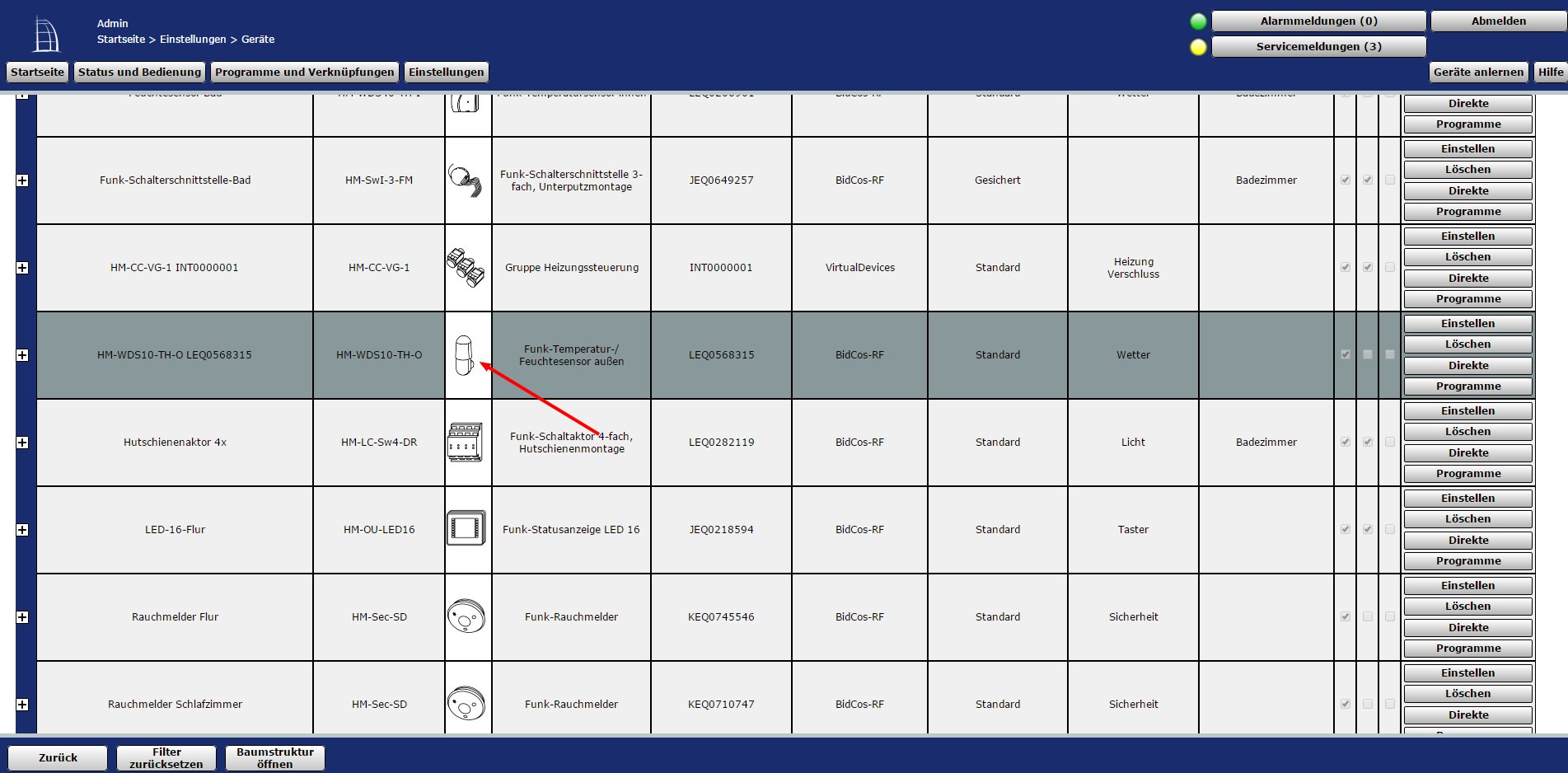

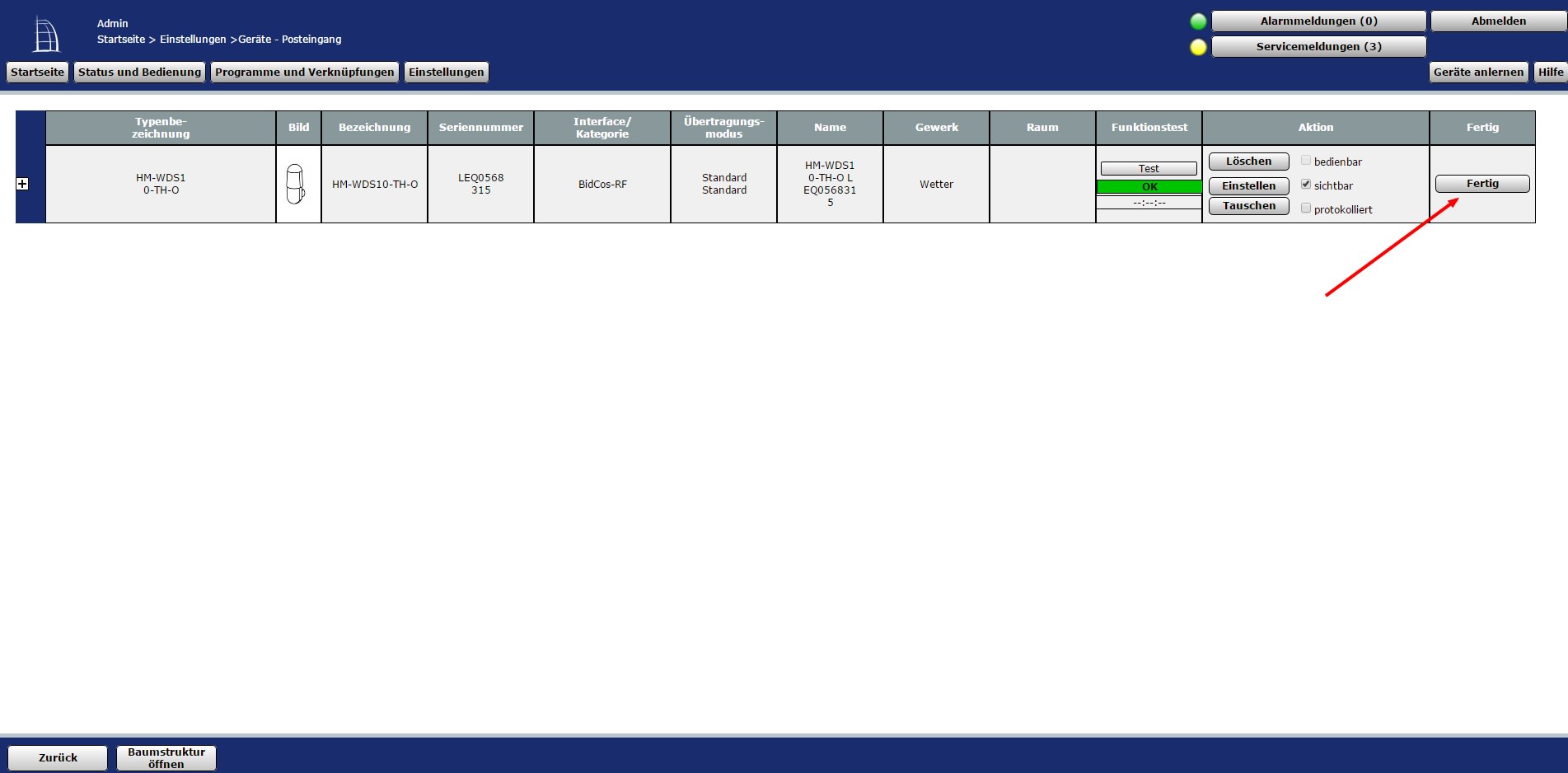

Sind die Stromspender im Gerät verstaut, kann dieses an die Basis angelernt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId72ae6fe1f1

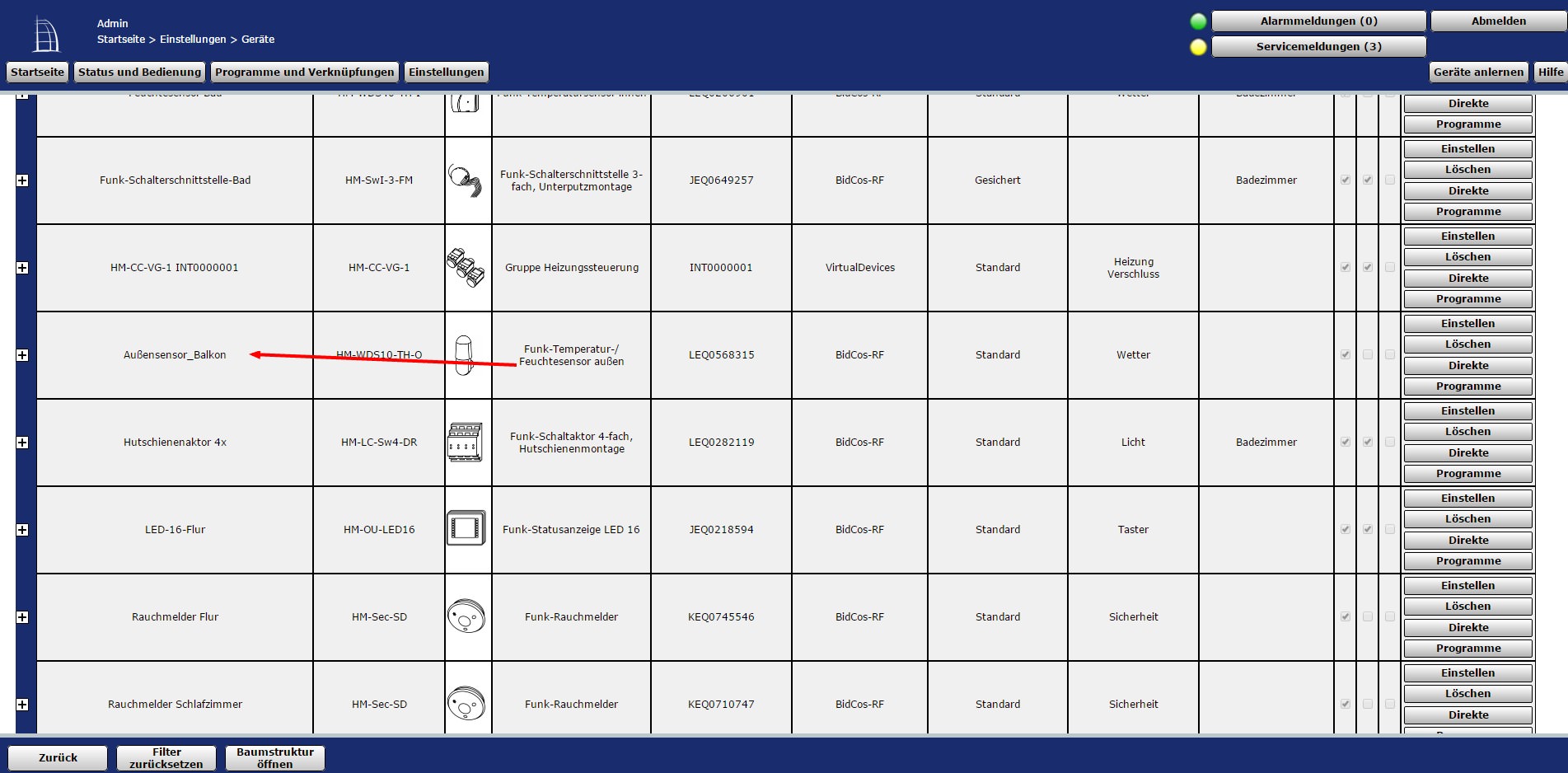

Der Außensensor kann natürlich auch innen angebracht werden und dort für Vergleichsmessungen verwendet werden. Dies kann hilfreich sein, wenn eine zusätzliche Feuchtesensor/Schaltaktor-Kombination im Bad dafür verwendet wird, um bei zu hoher Luftfeuchtigkeit einen Lüfter anschalten zu können. Wäre in diesem Fall die Luftfeuchtigkeit der Ansaugluft genauso hoch wie im Flur, in der nun der Außensensor die Werte misst, würde das Anschalten des Lüfters wenig Sinn machen. Dann kann das automatische Einschalten der Heizung oder ein elektrischer Luftentfeuchter wie der Duracraft DD-TEC10NE beim Trocknen helfen.

Nützlich sind die externen Wetterdaten auch dann, wenn die Rollläden mit HomeMatic-Aktoren gesteuert werden. Ganz automatisch können dann die Rollläden im Sommer Schatten spenden, oder im Winter vor tiefen Temperaturen schützen.

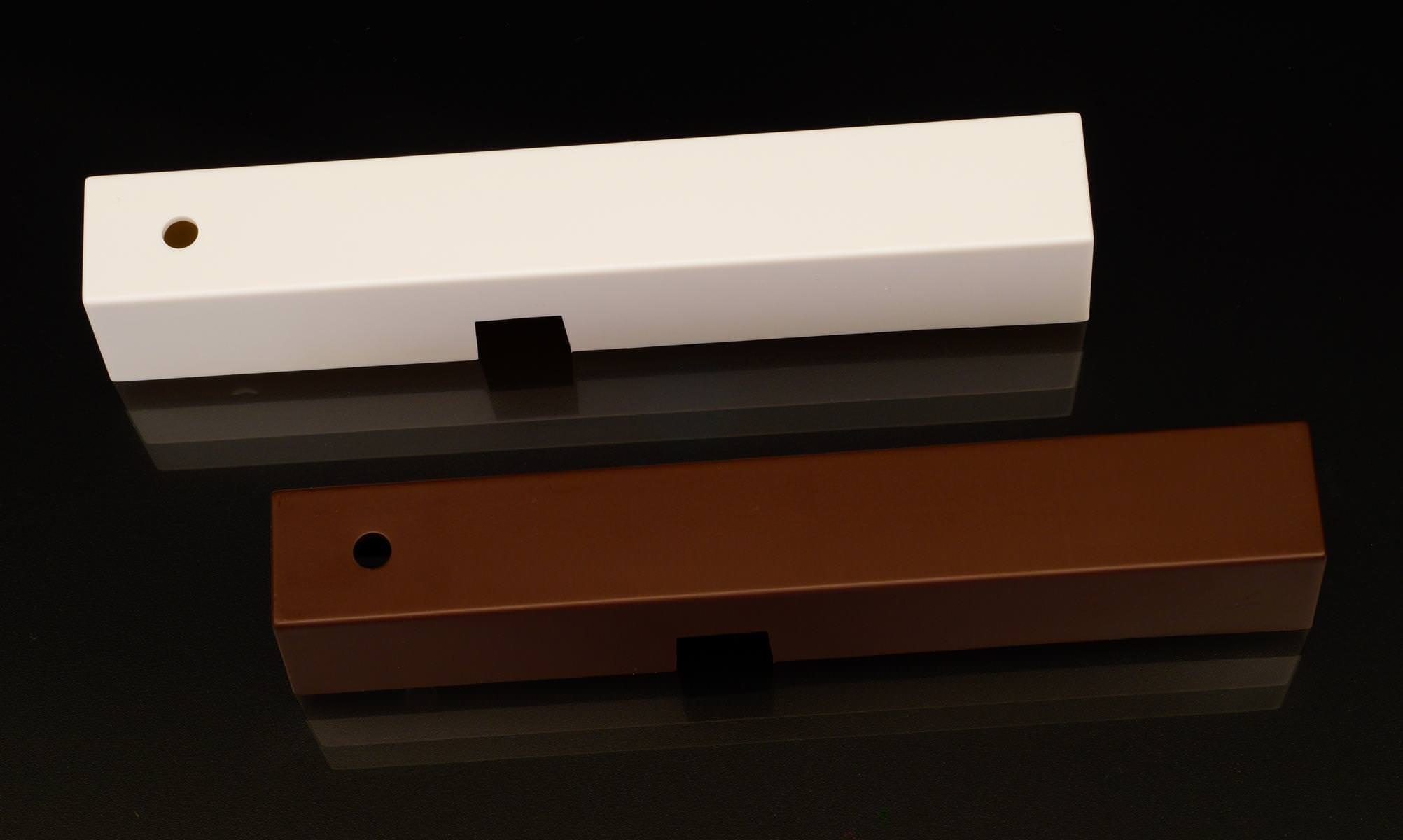

Optischer HomeMatic Funk-Tür-/Fensterkontakt

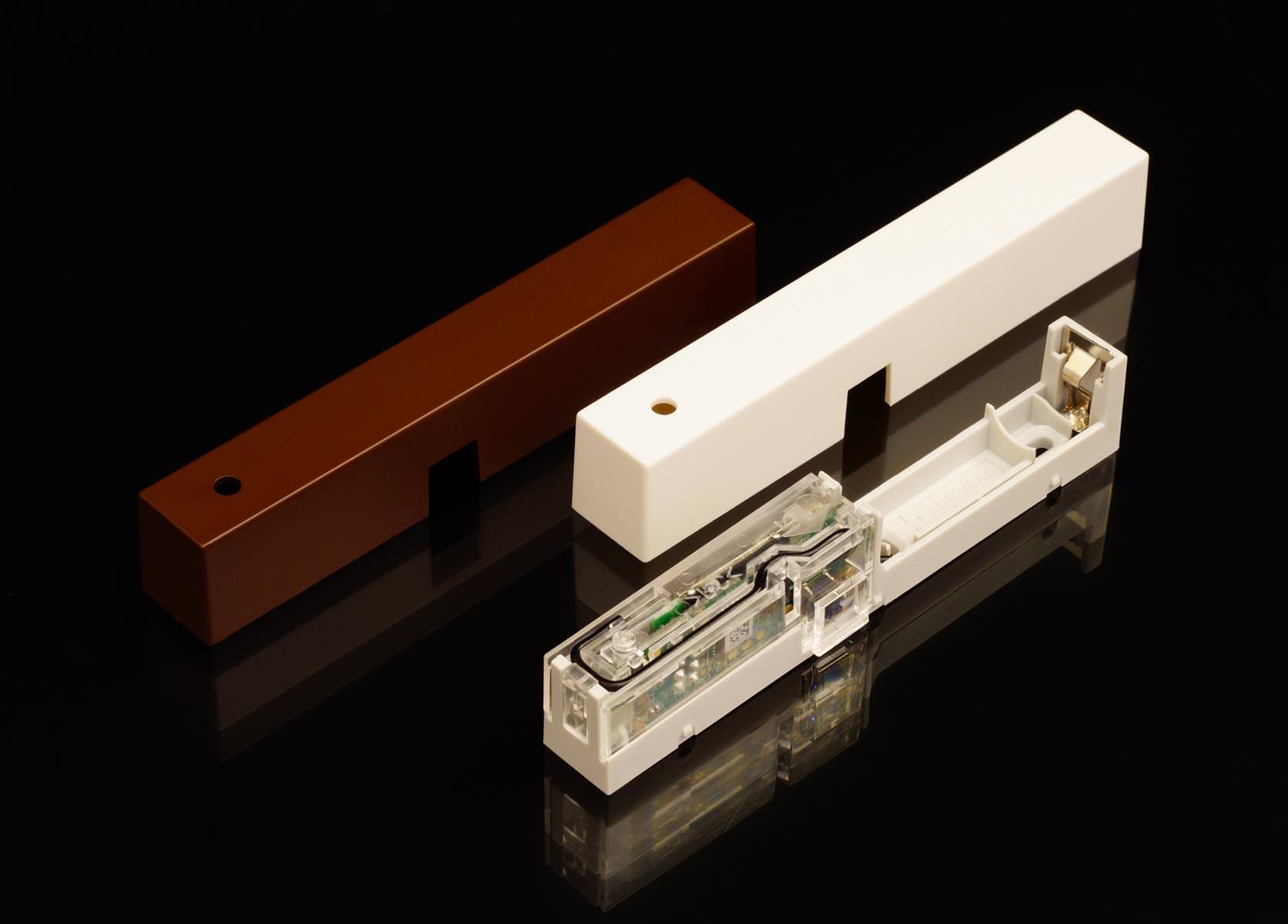

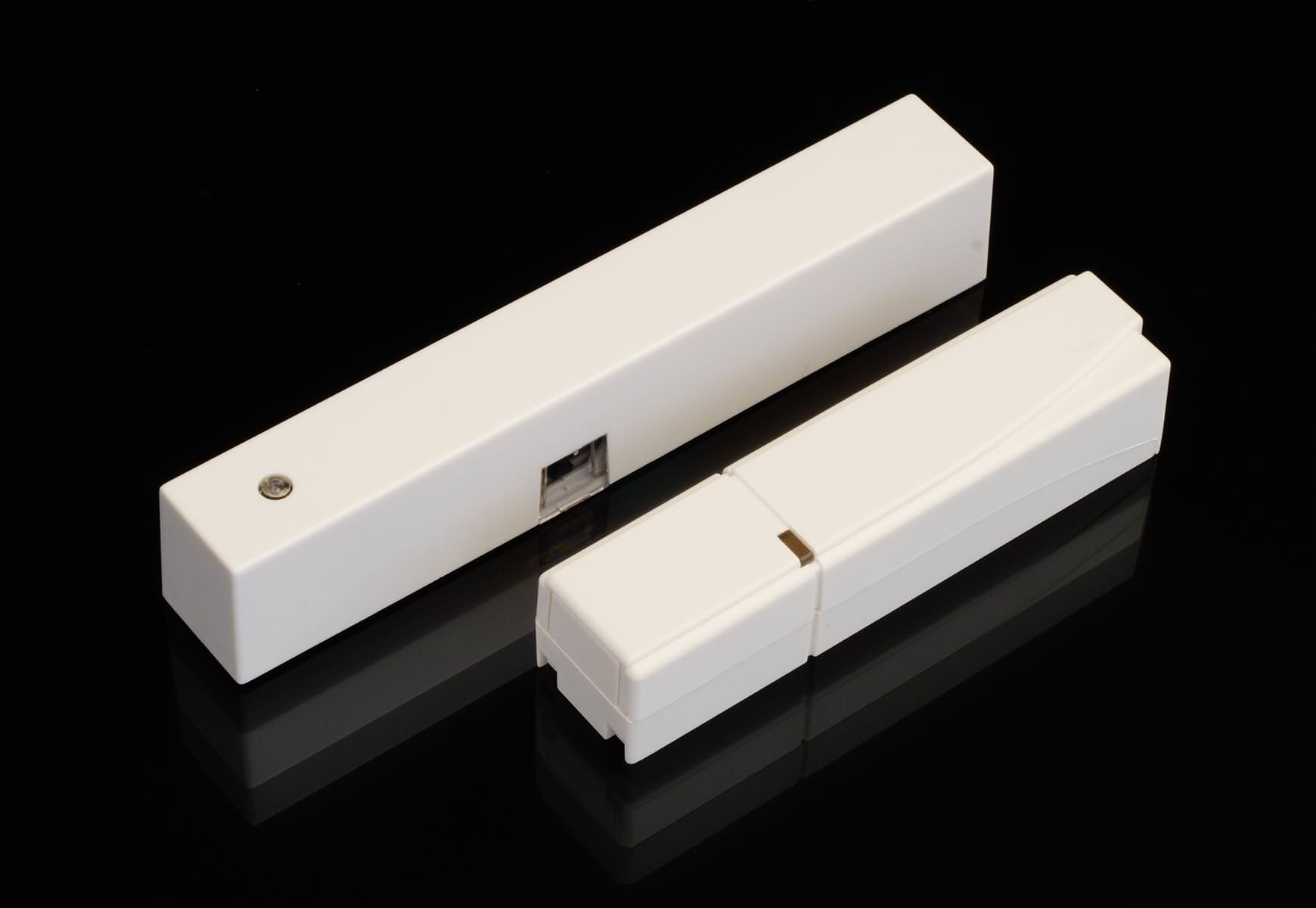

Der optische HomeMatic Tür- und Fensterkontakt wurde erst vor wenigen Monaten vorgestellt. Dieser nutzt Infrarotlicht und einen Fotosensor, um eine Tür oder ein Fenster zu überwachen. Hierdurch wird kein zusätzlicher Magnet benötigt, was den Montageaufwand gegenüber der alten Version halbiert. Ein weiterer großer Unterschied liegt in der Wahl der Stromquelle. Anstatt der bisher benötigten Knopfzellen, kommt nun eine LR03-Batterie zu Einsatz.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdd27e406f60
Durch die LR03-Batterie musste das Gehäuse zwar um einige Zentimeter verlängert werden, der praktische Nutzen wiegt dies jedoch locker wieder auf. Neu sind auch die zwei mitgelieferten Gehäuseblenden in Weiß und Braun.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId39779301bf
Das Anlernen geht wie gewohnt vonstatten.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId97bf038ccd
Auch die Montage ist einfach. Bei glatten Oberflächen kann das mitgelieferte doppelseitige Klebeband zum Einsatz kommen. Hält dieses nicht, können auch zwei kleine Schräubchen für festen Halt sorgen.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdffe9054b7f

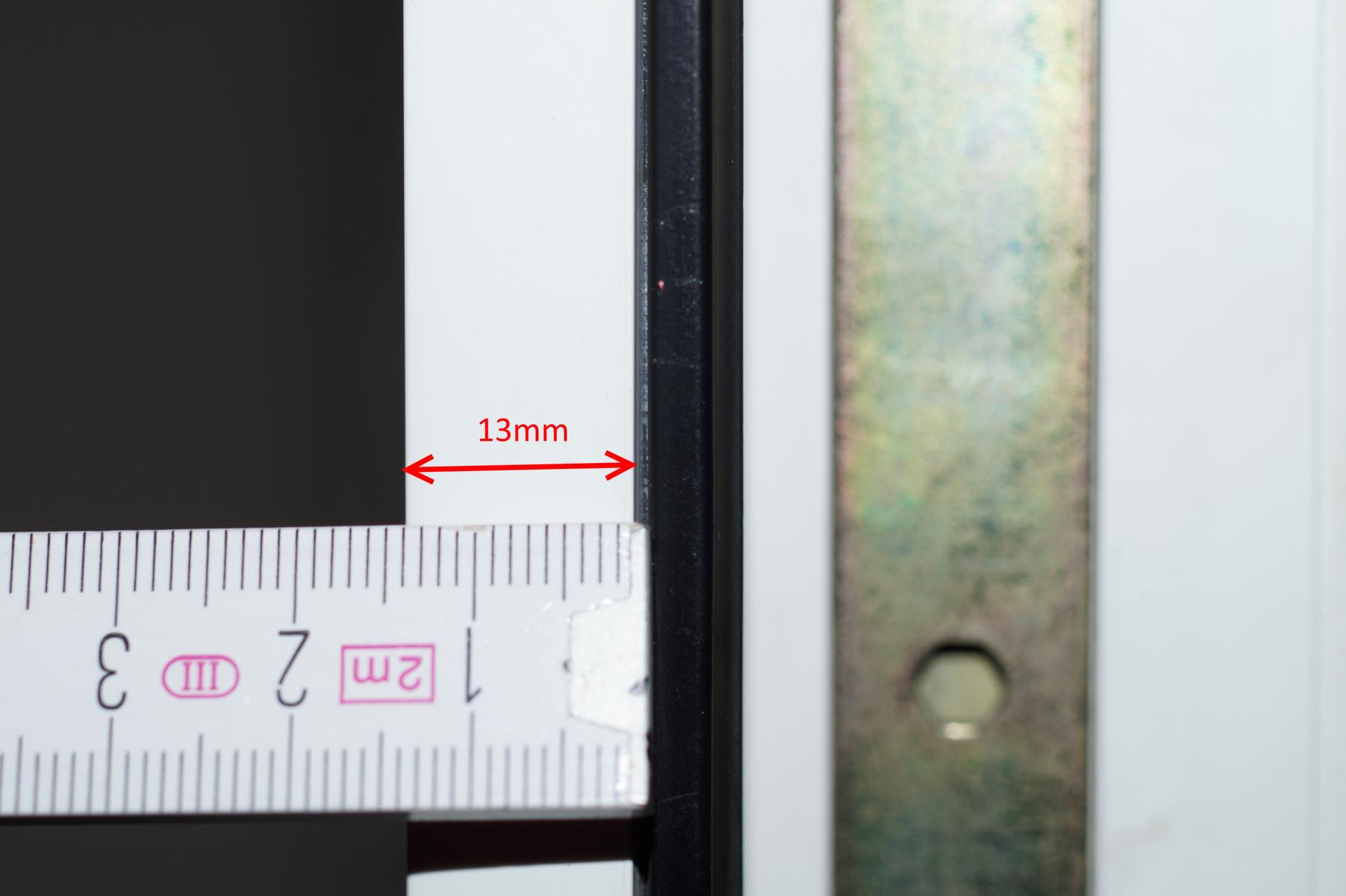

Der optische Sensor eignet sich vor allem für Türen mit dickem Türblatt. Ist das Türblatt zu dünn, kann der optische Sensor dieses nicht erkennen. An dieser Stelle würde ein Kunststoffteil helfen, welches das Türblatt im Bereich des Sensors etwas verstärkt. Leider ist ein solches Teil momentan nicht verfügbar, weshalb die meisten Metalltüren nicht ohne Weiteres durch diesen Sensor geschützt werden können. Da klassische Reed-Kontakt-Sensoren bei Metalltüren nur sehr schlecht funktionieren, hoffen wir, dass das benötigte Kunststoffteil alsbald verfügbar sein wird. Ist das Türblatt aber dick genug, funktioniert der Sensor erstaunlich gut.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdee0a81a5ba

Von der Heizungsregelung zur Heizungsautomation

Nachdem wir die wichtigsten Komponenten für die Heizungsautomation vorgestellt haben, wollen wir uns nun mit deren Einrichtung über die CCU-2 beschäftigen. Im Gegensatz zu den anderen Themengebieten, bei denen viele Programme benötigt wurden, kann die grundlegende Heizungsregelung mit wenigen Klicks eingerichtet werden. Erst danach werden wir mit kleinen Programmen die Heizungsregelung noch ein wenig optimieren.

Das Heizprogramm

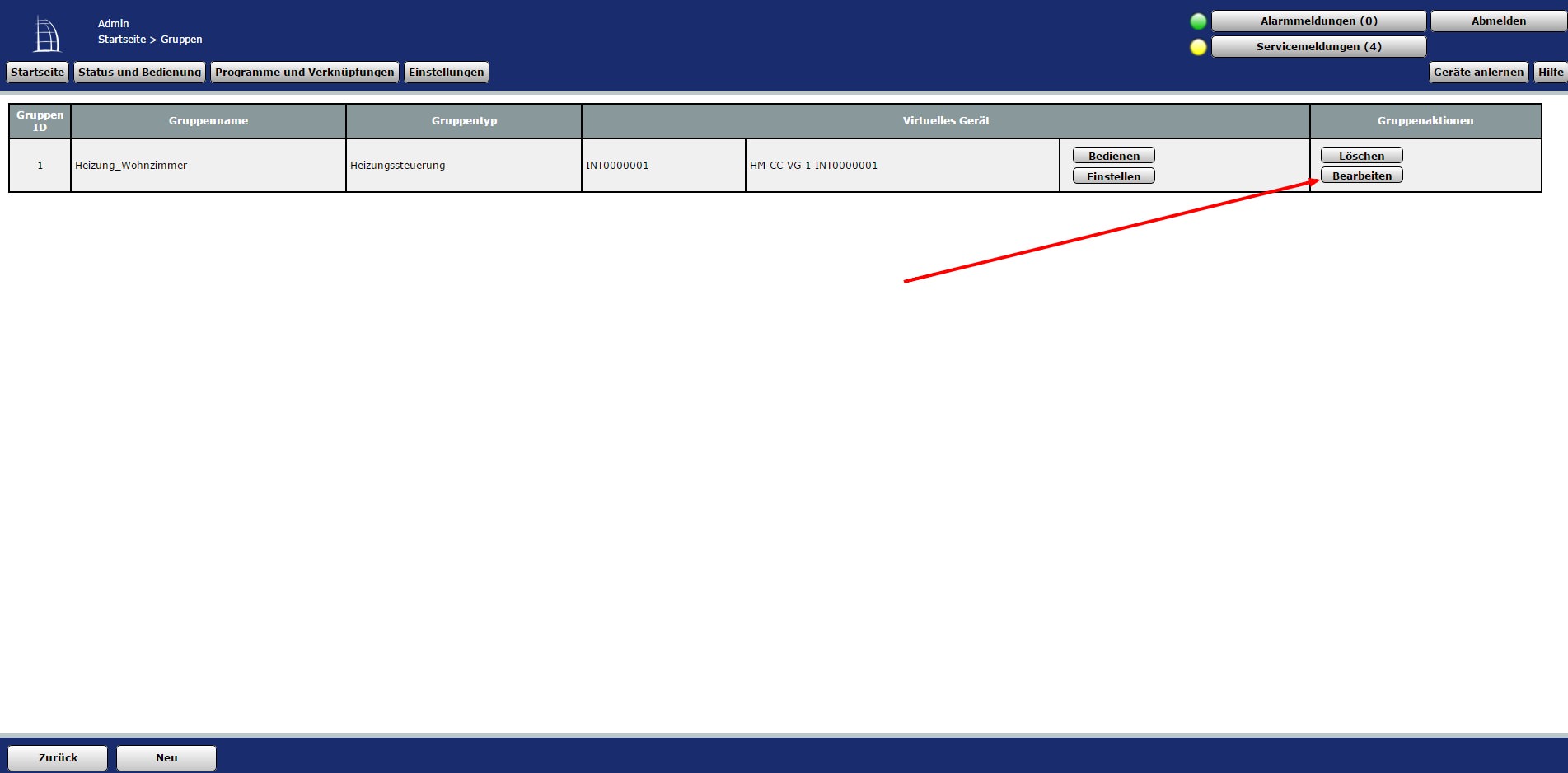

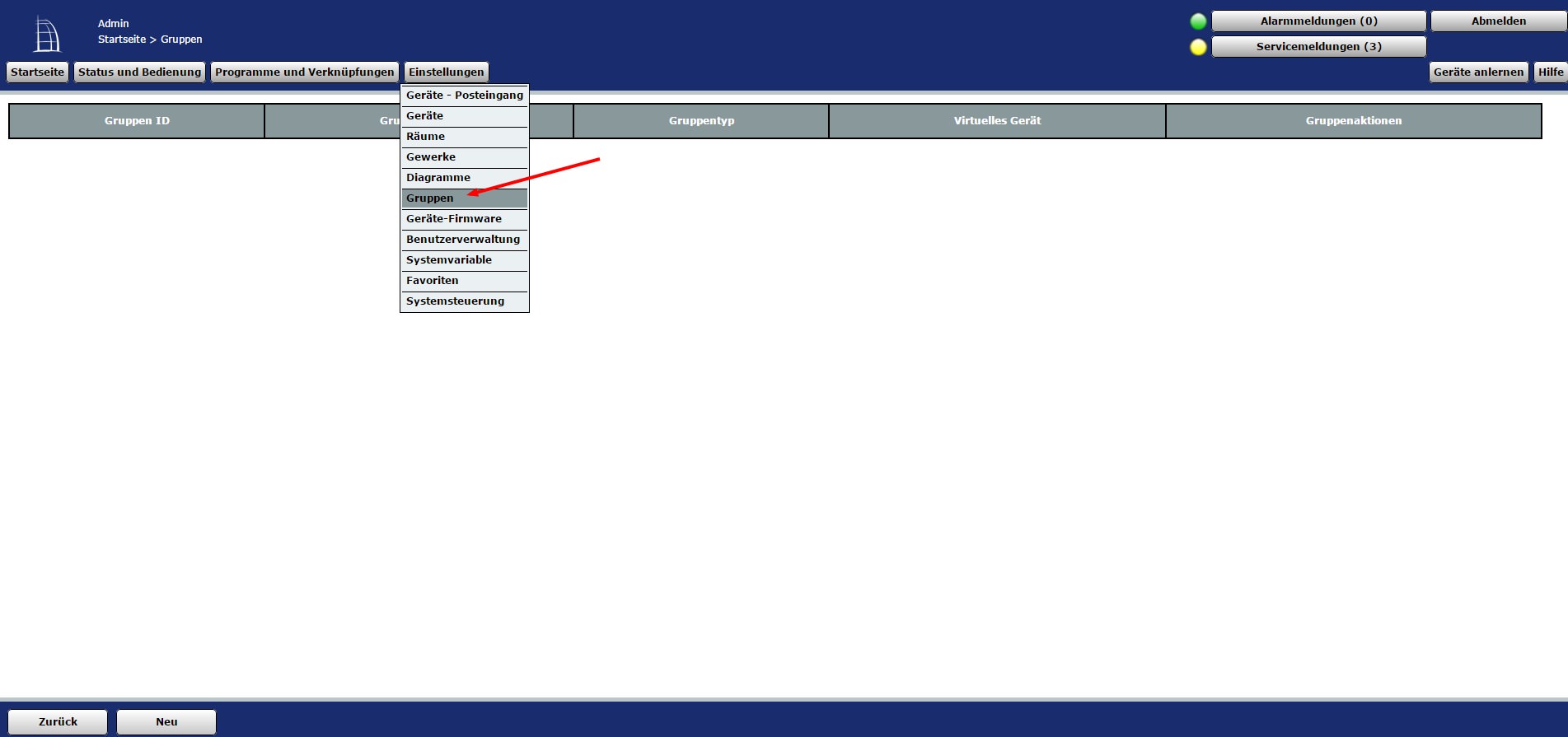

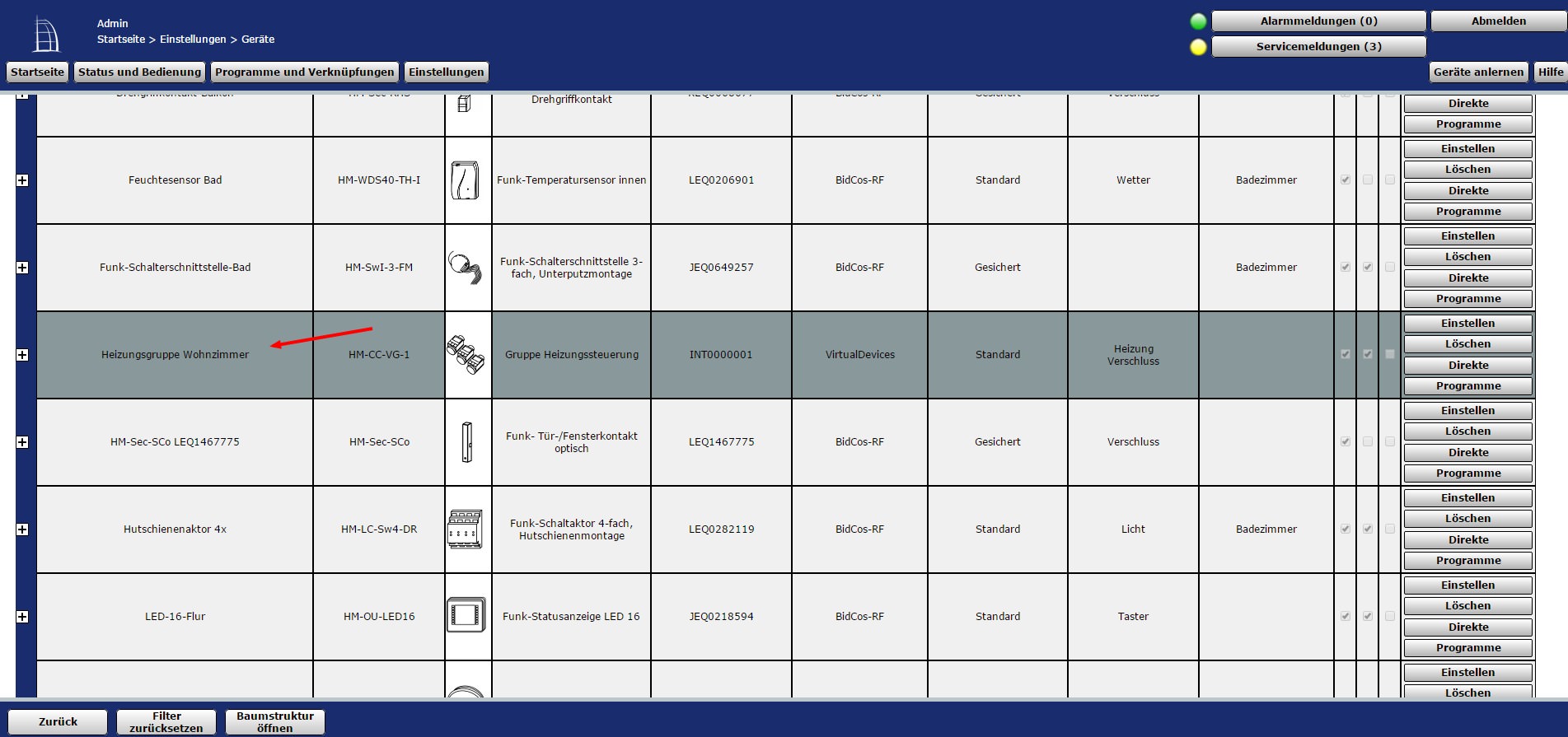

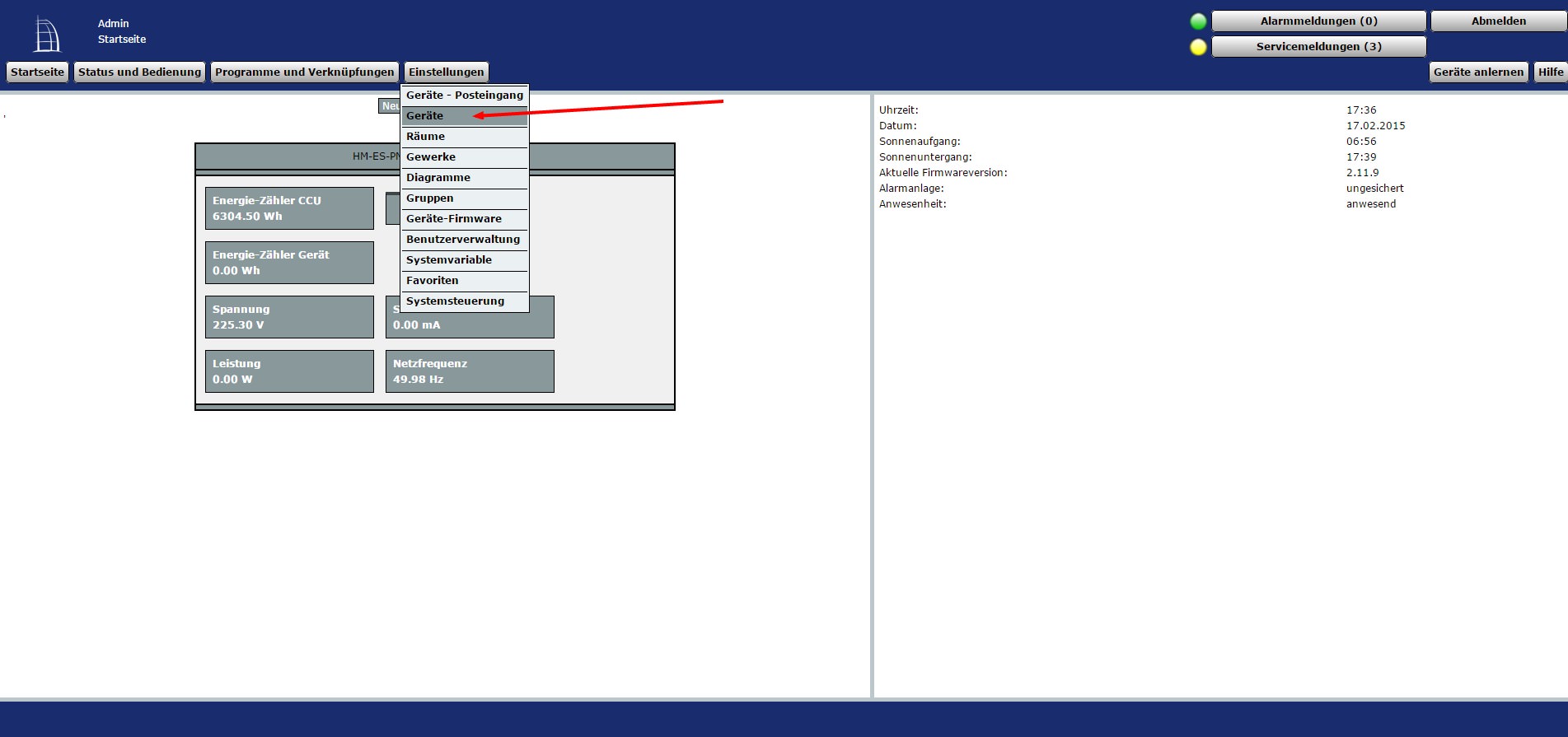

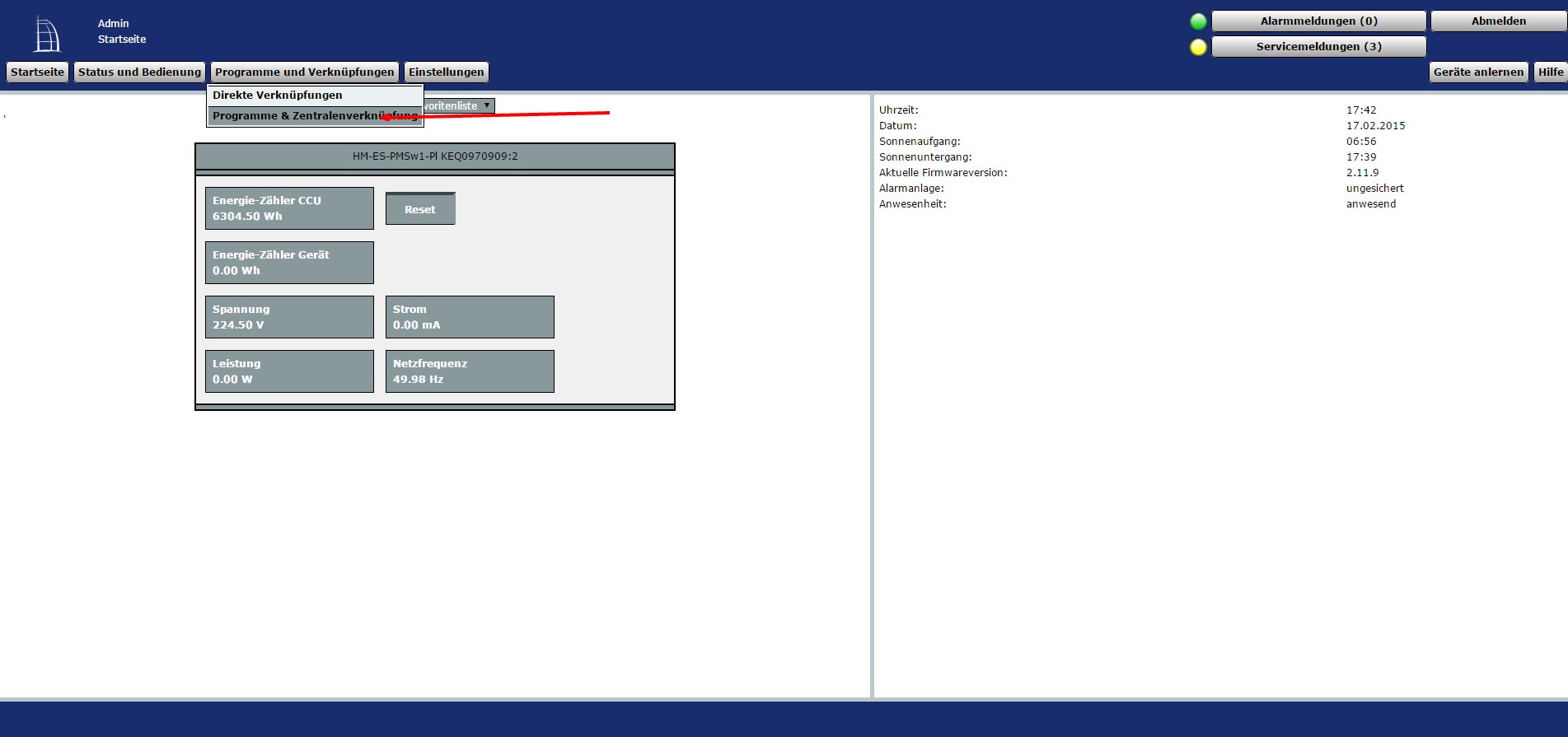

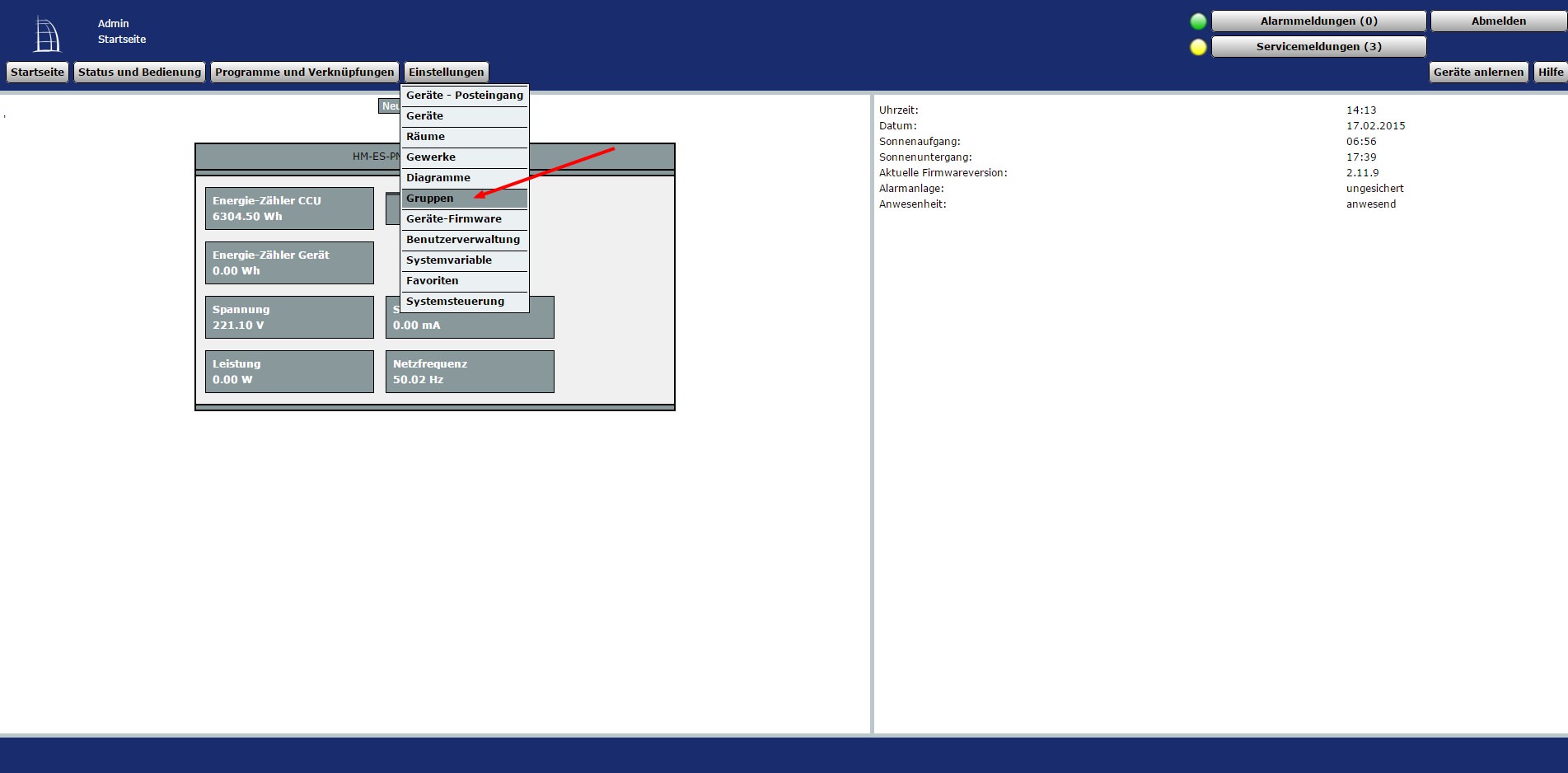

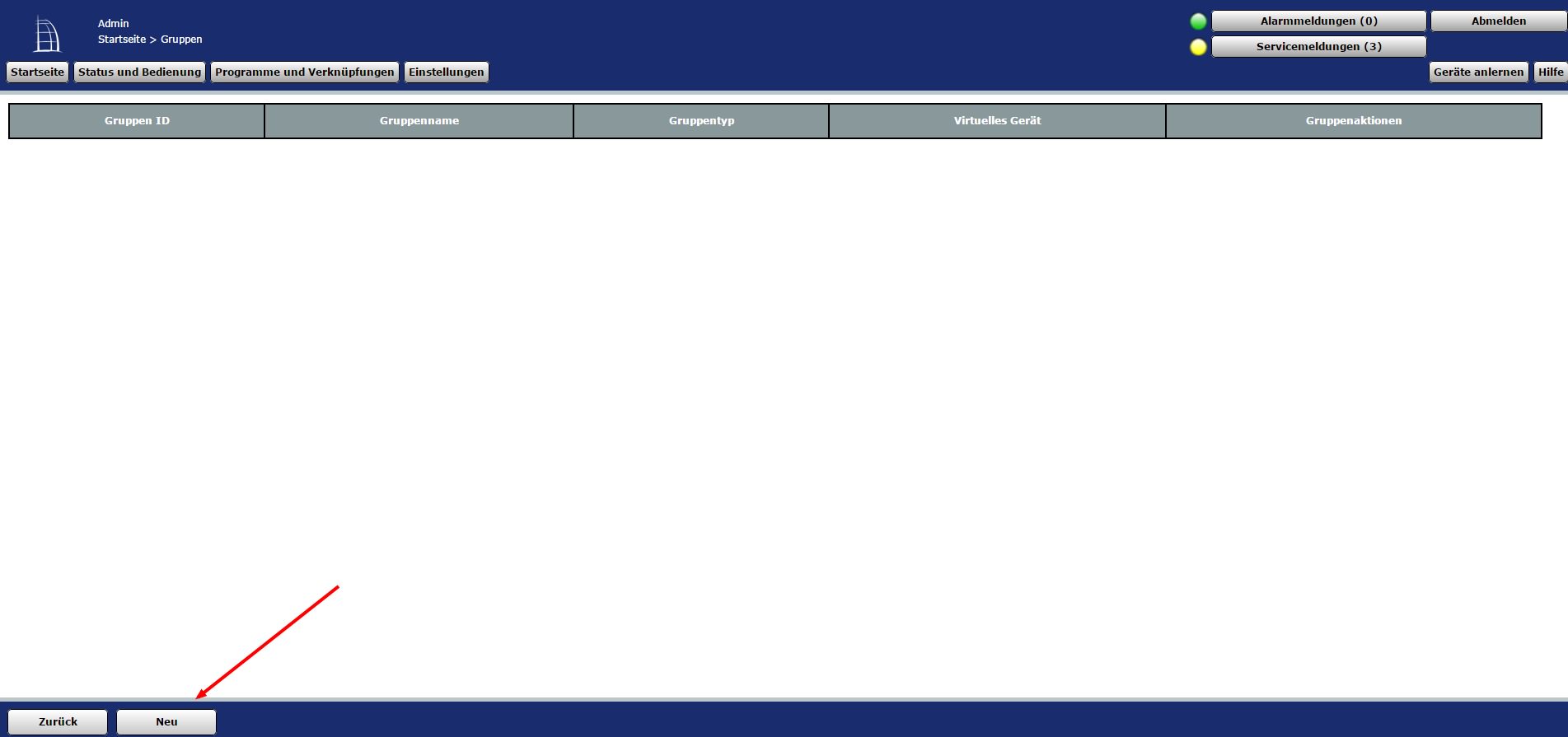

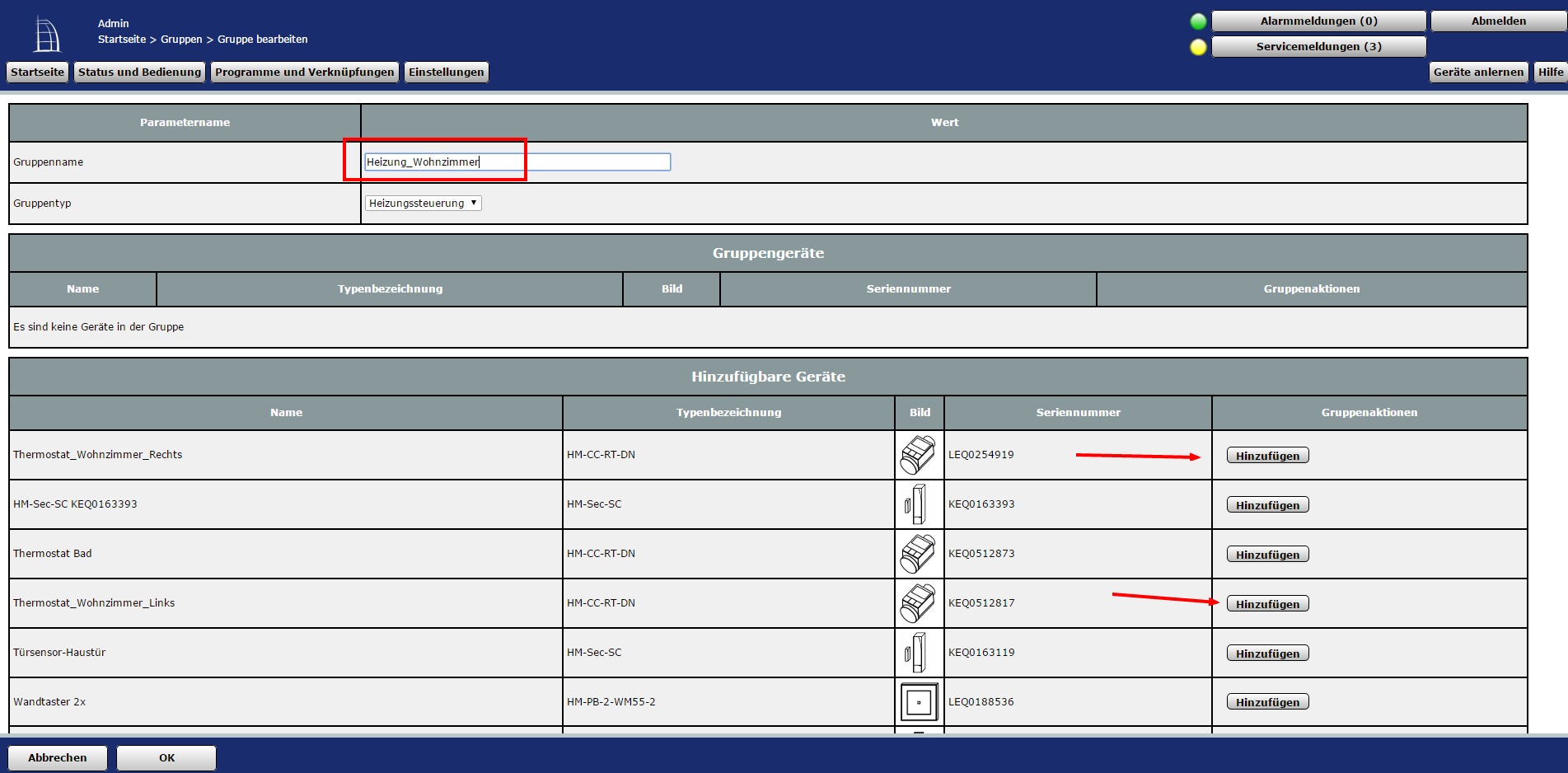

Den Großteil der Arbeit für das Erstellen eines „Heizprogrammes“ haben wir mit dem Anlegen der Wohnzimmergruppe bereits erledigt. Damit wir die Gruppe später leichter zuordnen können, geben wir dieser zuerst einen Namen.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdd1177f4d66

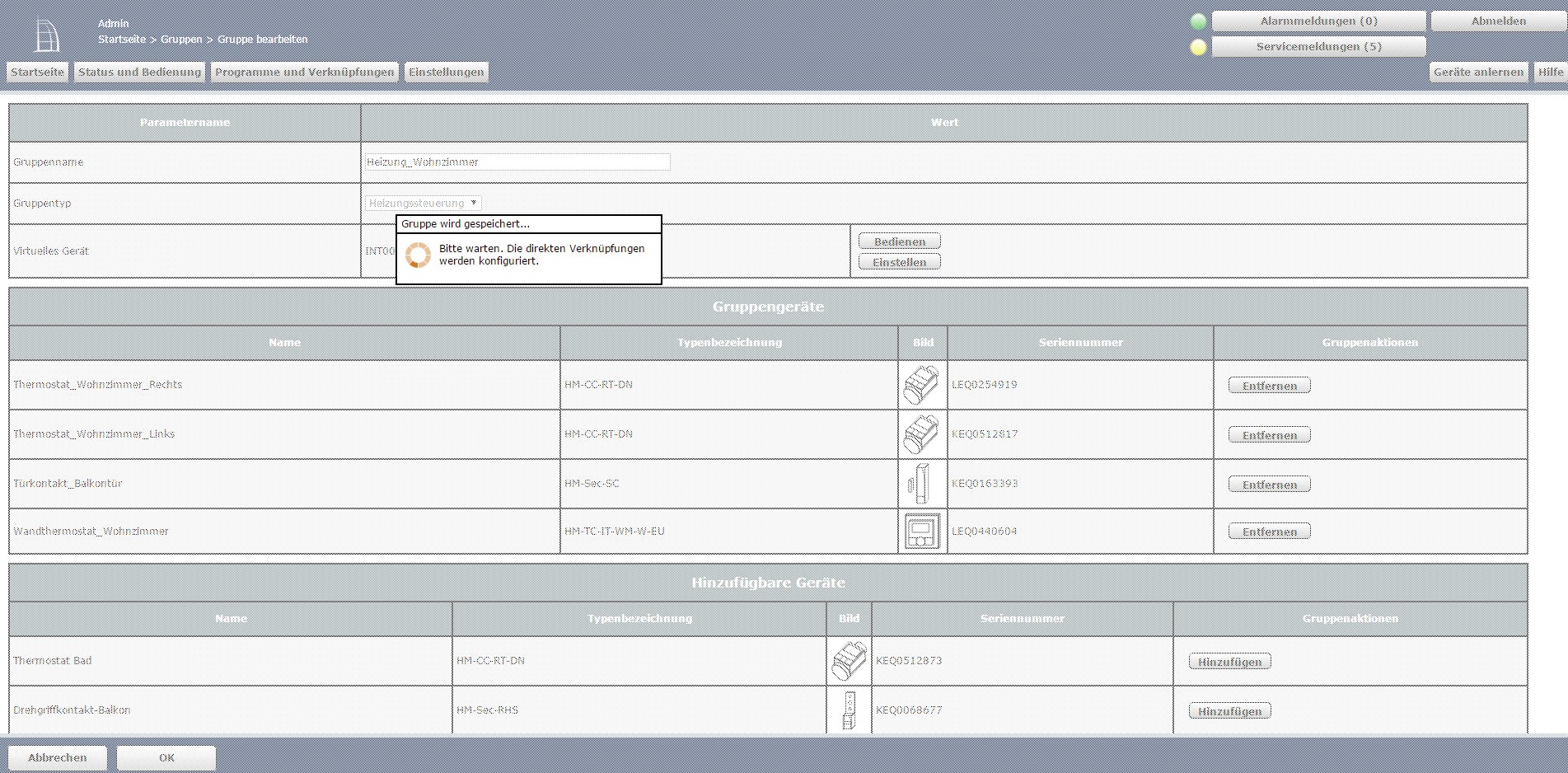

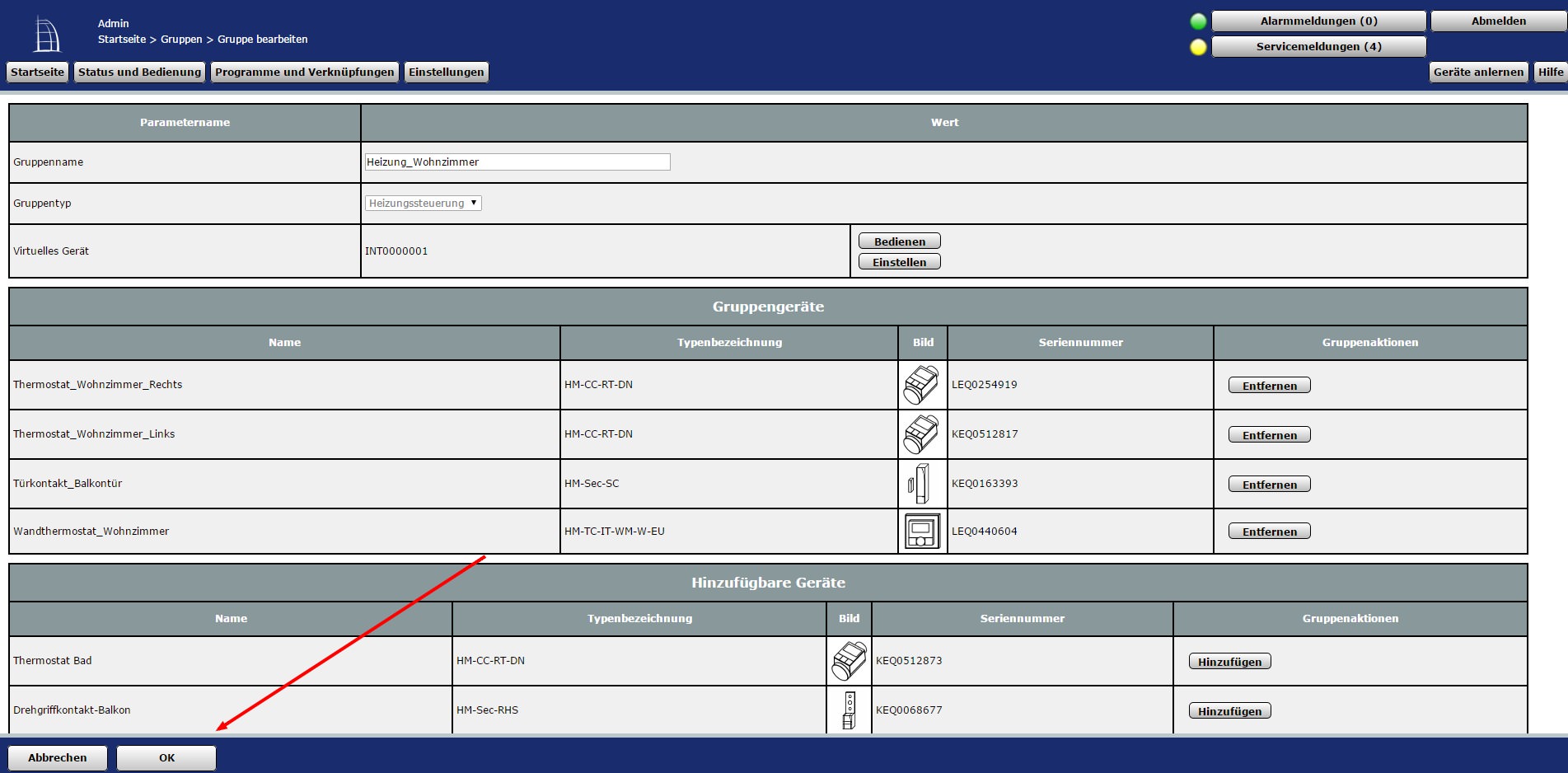

Über diese Gruppe stellen wir nun das gewünschte Regelverhalten für unser „Beispiel-Wohnzimmer“ ein.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId0205396253
Die Auswahl an Optionen ist von HomeMatic gut gewählt und leicht verständlich. Damit auch bei längerer Abwesenheit im Winter kein Schaden an der Heizungsanlage entsteht, sollte die minimale Temperatur auf 5°C gestellt werden. Dies entspricht in etwa der „Sternchen-Einstellung“ bei einem herkömmlichen Thermostat und verhindert das Vereisen von Heizkörpern und Rohren.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId11441a87ae
Wurden alle Einstellungen getroffen, ist die Einrichtung bereits abgeschlossen. Sollte ein Tür/Fenstersensor in die Gruppe aufgenommen worden sein, werden die Thermostate automatisch geschlossen, sobald gelüftet wird.


Heizungsregelung mit Anwesenheitskontrolle

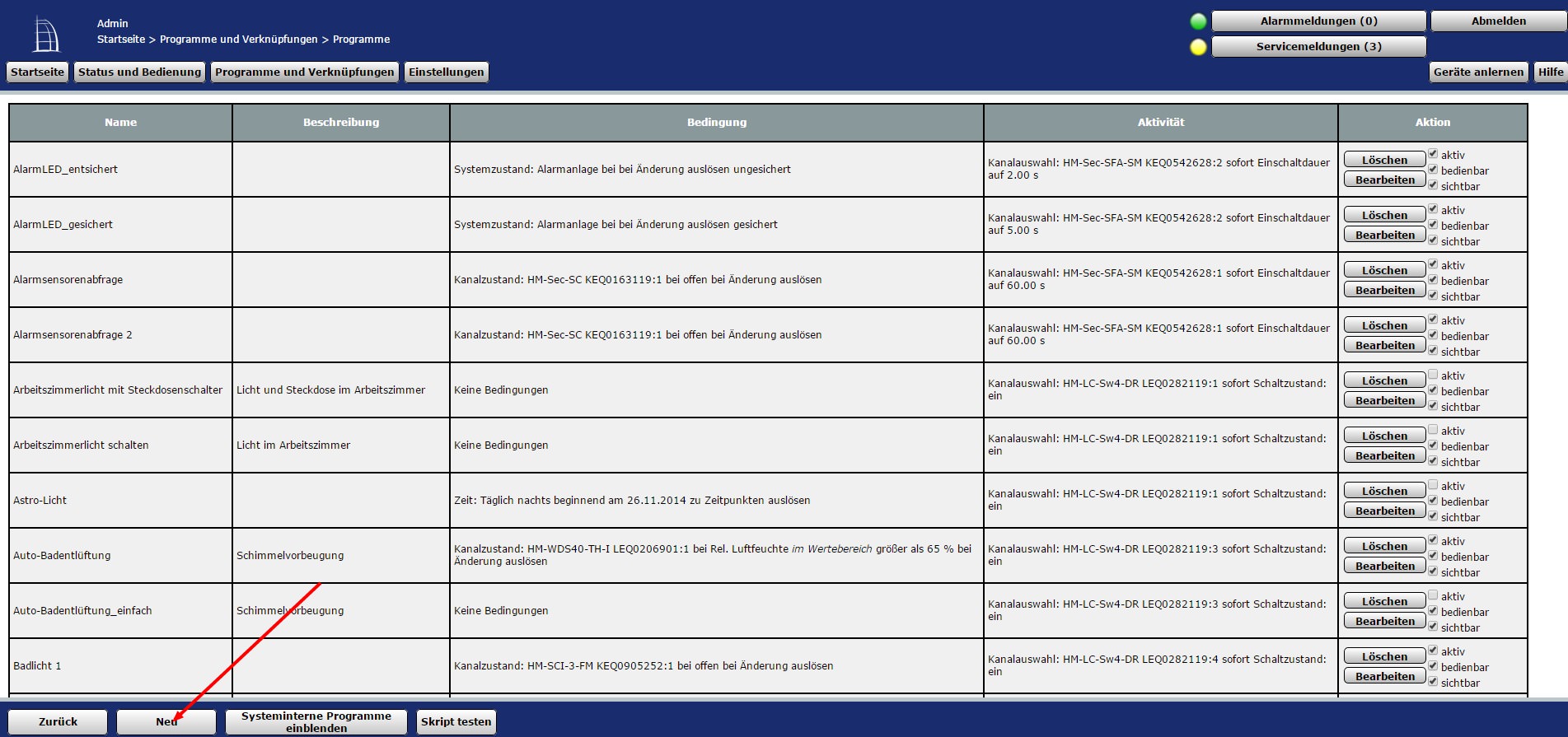

Heizprogramme sind zwar eine feine Sache um Energie einzusparen, da sich unser Tagesablauf jedoch nicht jeden Tag gleich abspielt, kann die Heizung mitunter auch mal ohne Grund arbeiten. Damit dies nicht so ist, werden wir nun die Heizung mit der Alarmanlage koppeln. Sobald dann das Haus gesichert ist, wird die Raumtemperatur aller Räume automatisch auf 17°C abgesenkt. Dies hilft beim Energiesparen und verhindert gleichzeitig ein zu starkes Auskühlen der Wohnung.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId7b80da92b3

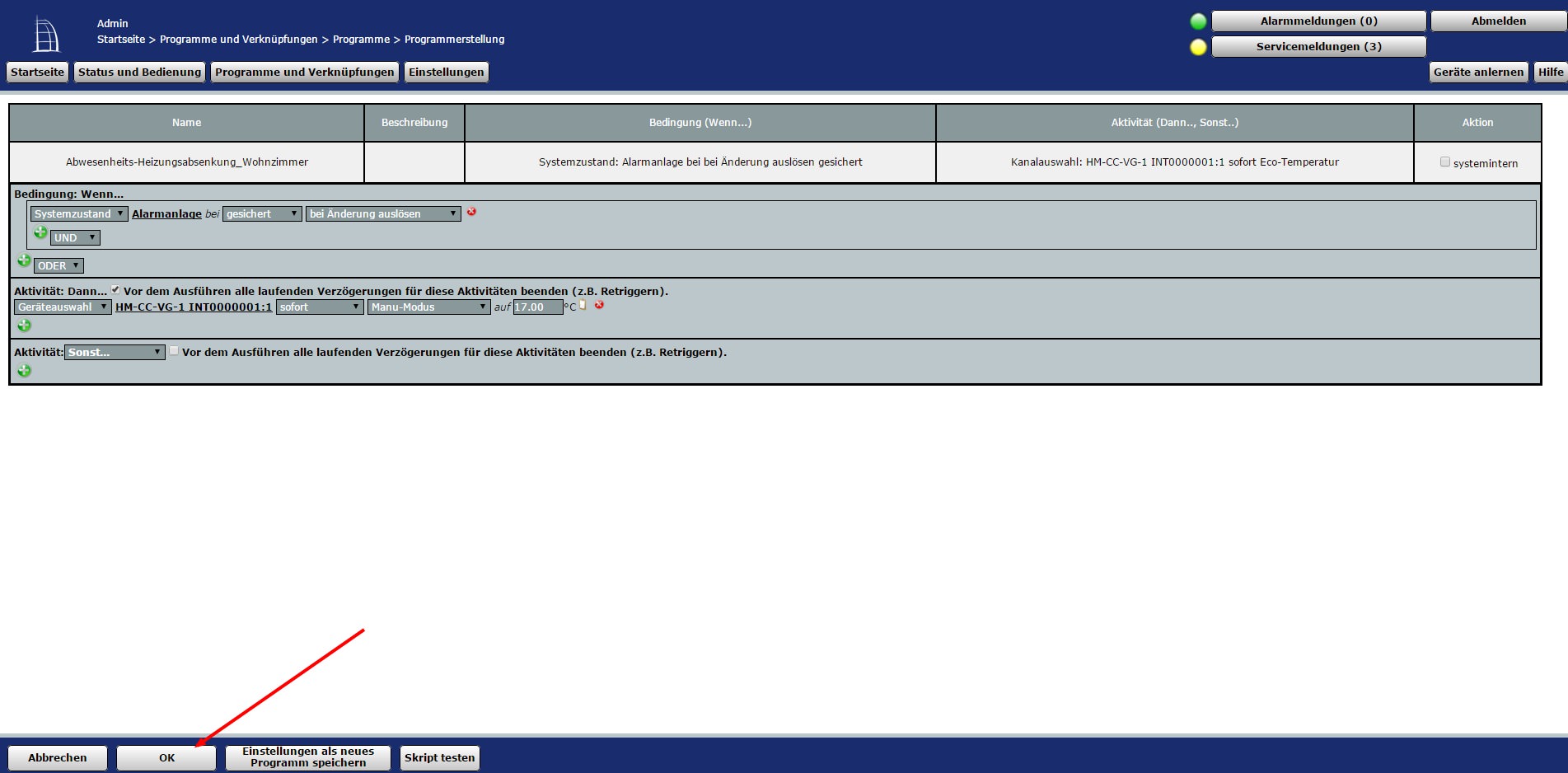

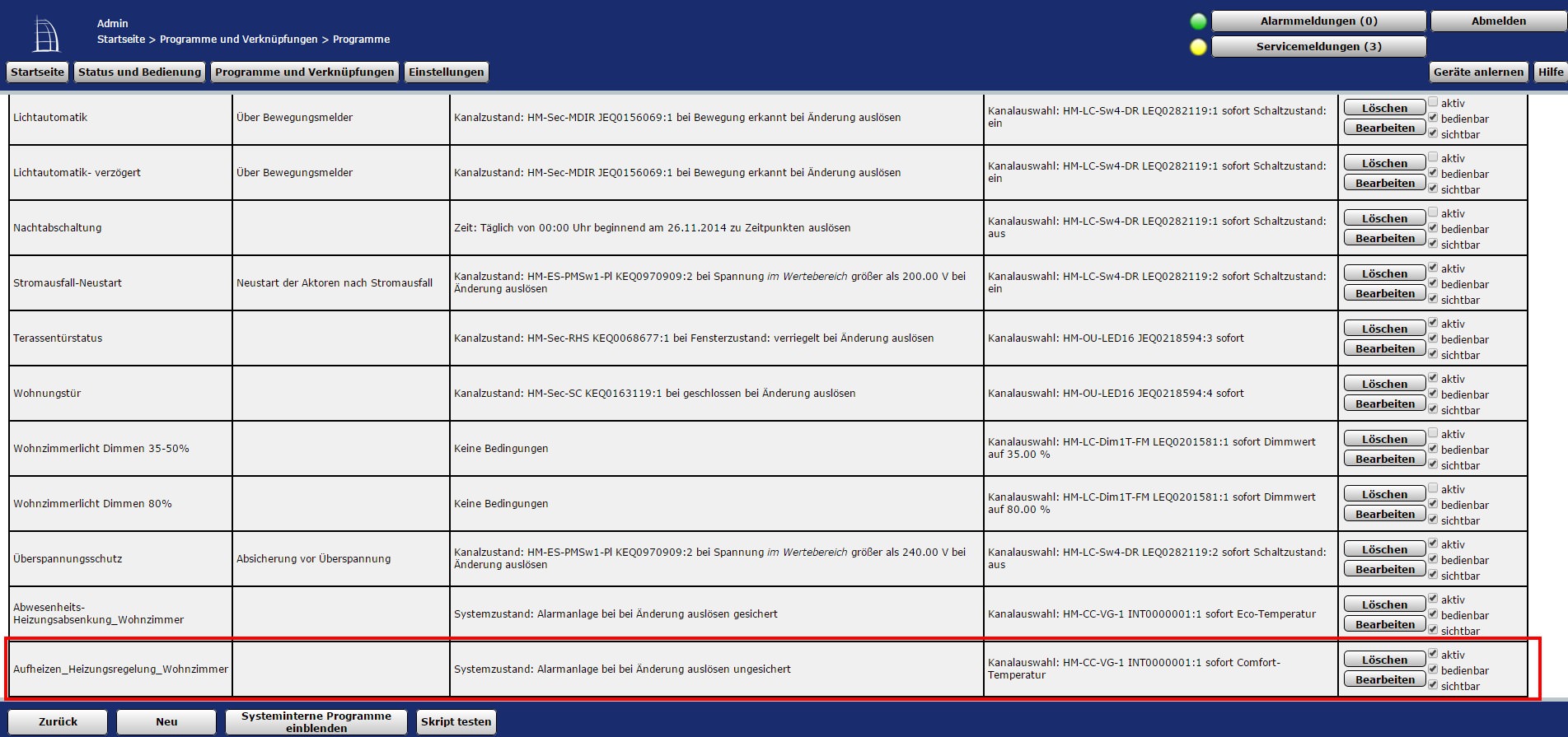

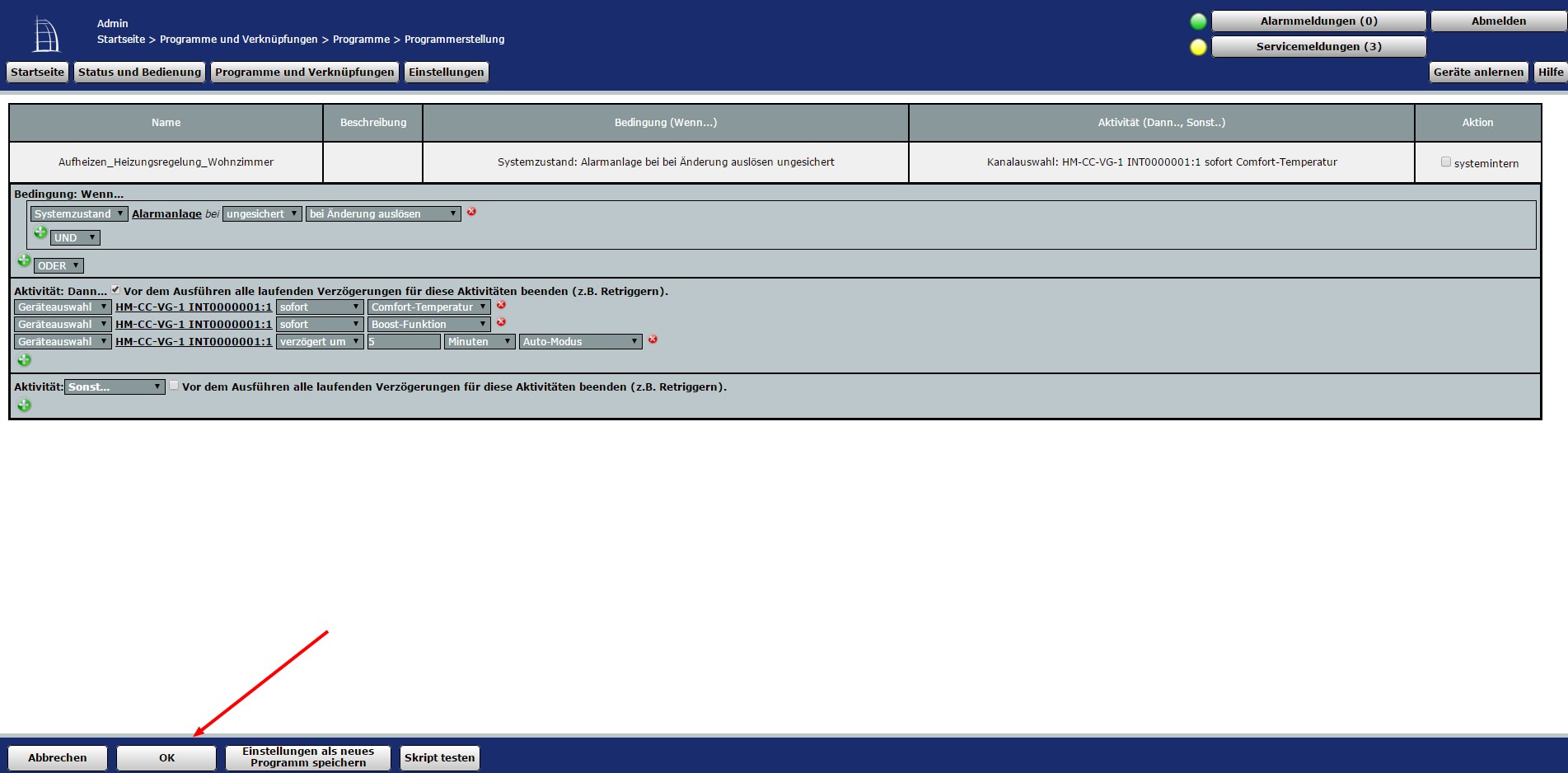

In einem zweiten Programm sorgen wir nun dafür, dass die Heizung wieder anspringt, sobald man wieder Zuhause ist. Damit das Aufheizen besonders schnell geht, aktiviert das Programm zusätzlich den Boost-Modus.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId26929f1579
Tipp: Ist keine Alarmfunktion eingerichtet, kann auch ein HomeMatic-Taster oder eine Fernbedienung anstelle der Alarm-Systemvariablen zum An- und Abschalten der Heizungsabsenkung genutzt werden.

Regelverhalten

Das Regelverhalten der Heizkörperthermostate in Verbindung mit dem Wandtemperatursensor konnte überzeugen. Im Gegensatz zu den normalerweise zum Einsatz kommenden klassischen Thermostaten war das geänderte Regelverhalten deutlich spürbar. Die maximal gemessene Temperaturabweichung bei der von uns benutzen HomeMatic-Geräte-Kombination lag bei 0,7°C. Im Durchschnitt lag die Abweichung jedoch bei lediglich 0,2°C. Ein sehr gutes Ergebnis, welches sich deutlich vom Regelverhalten klassischer Thermostate abhebt. Denn mit diesen lag die maximale Abweichung bei 3°C. Dies führte dazu, dass sich der Raum mal zu kalt und dann wieder zu warm anfühlte. Mit der HomeMatic-Regelung ist keinerlei Temperaturschwankung spürbar.

Temperaturüberwachung per Diagramm

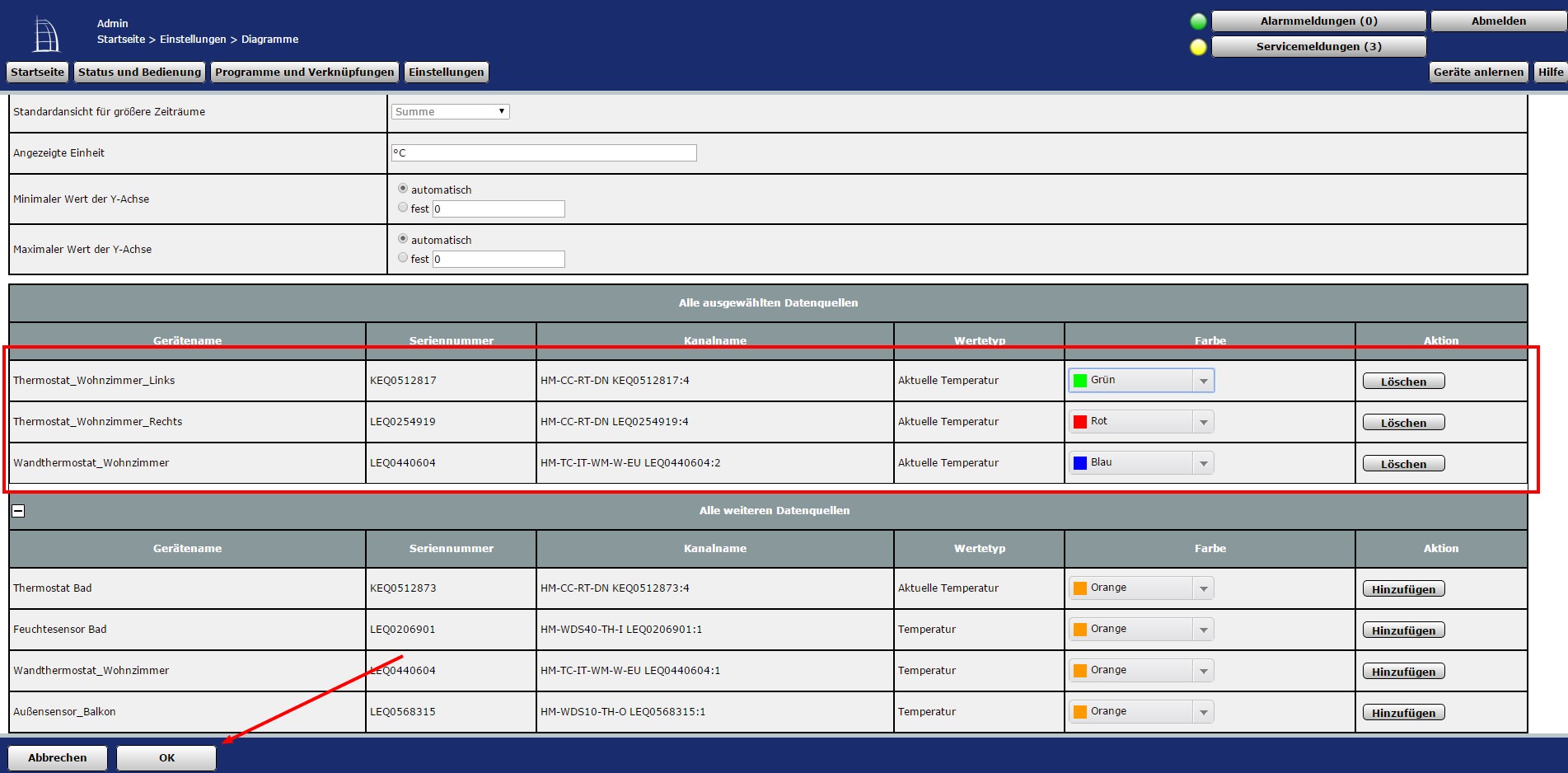

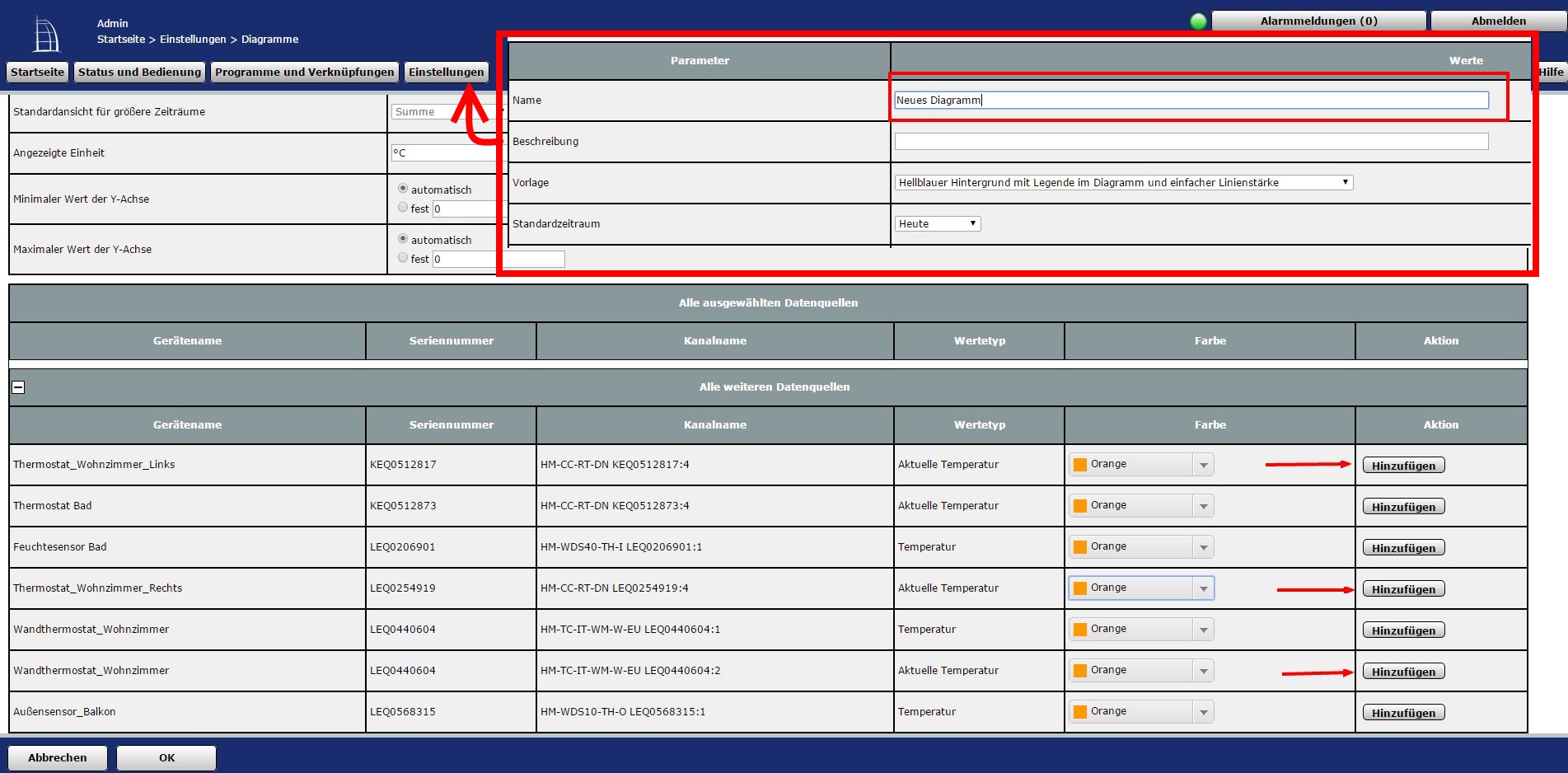

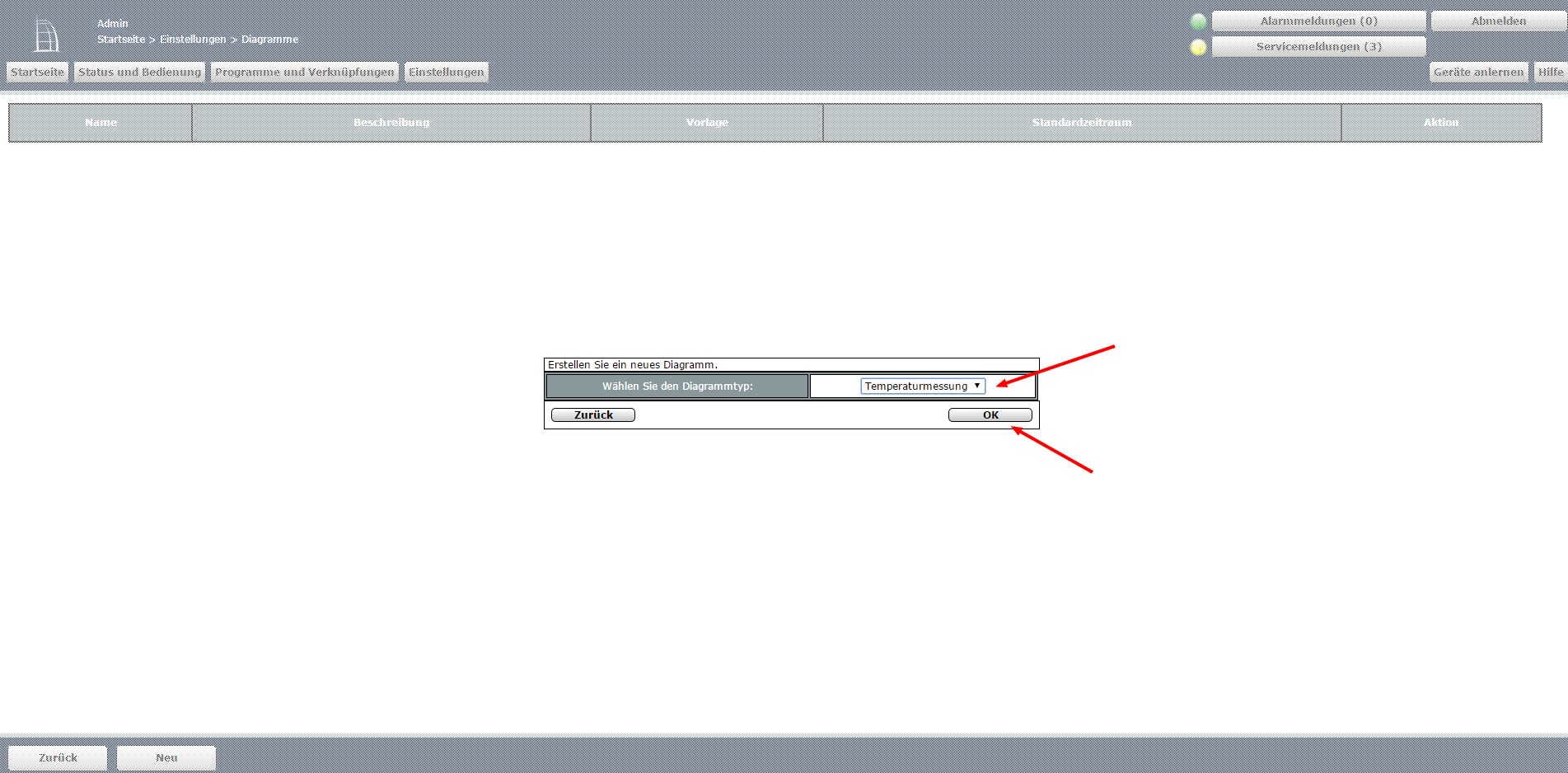

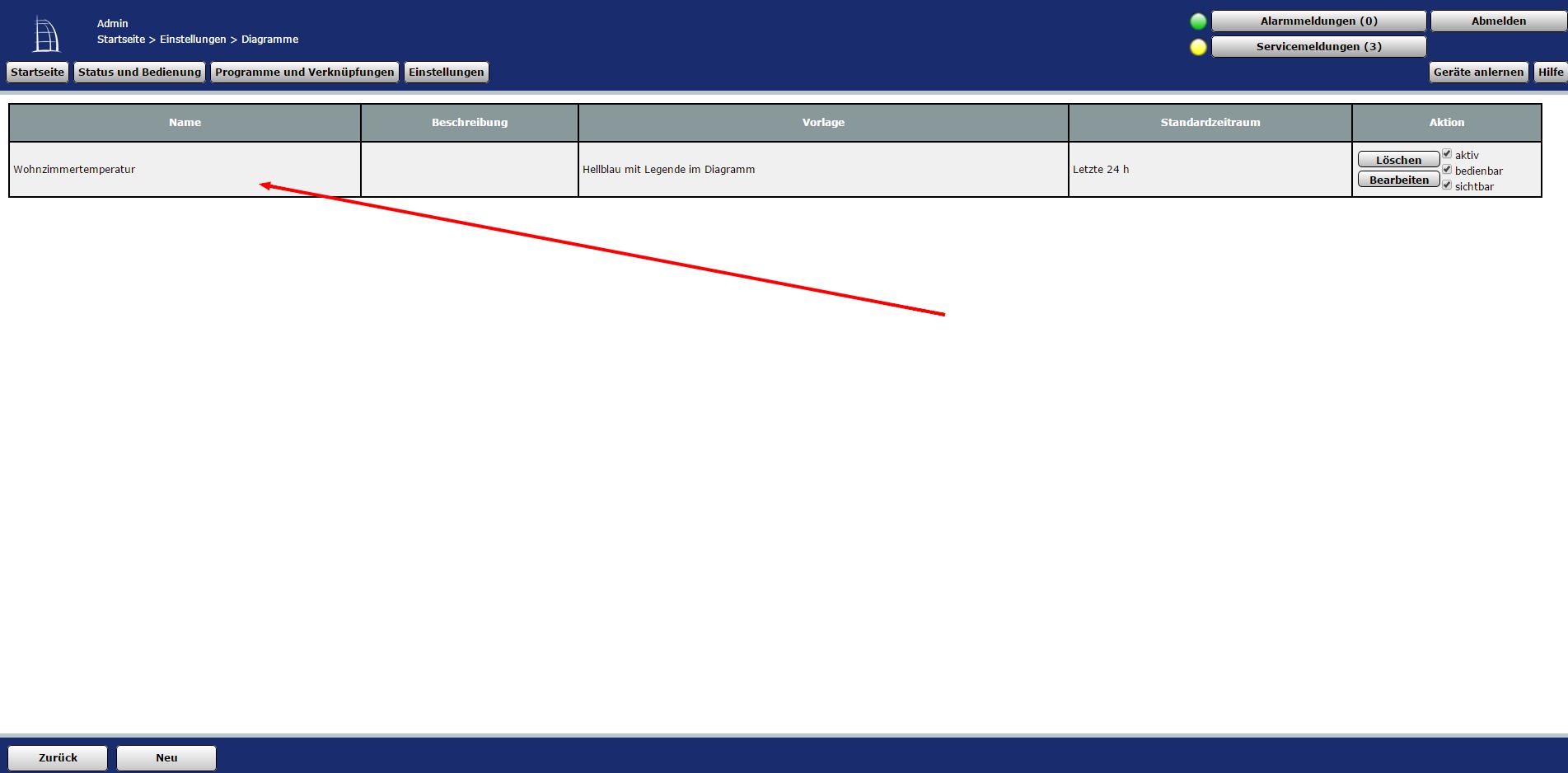

Das eben gezeigte Beispiel ist natürlich nur eine denkbare Lösung von vielen. Die Diagramm-Funktion der CCU-2 sollte sich aber jeder einmal ansehen. Denn richtig eingesetzt können solche Diagramme längerfristig beim Energiesparen helfen. In unserem Beispieldiagramm überwachen wir hierfür die Raumtemperatur unseres „Testwohnzimmers“. Stellen wir nun beispielsweise fest, dass die Temperatur zu gewissen Zeiten zu hoch oder zu tief war, können wir die Raumregelung dahin gehend optimieren. Das Anlegen eines solchen Diagramms ist sehr einfach.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId9c48cbdc20

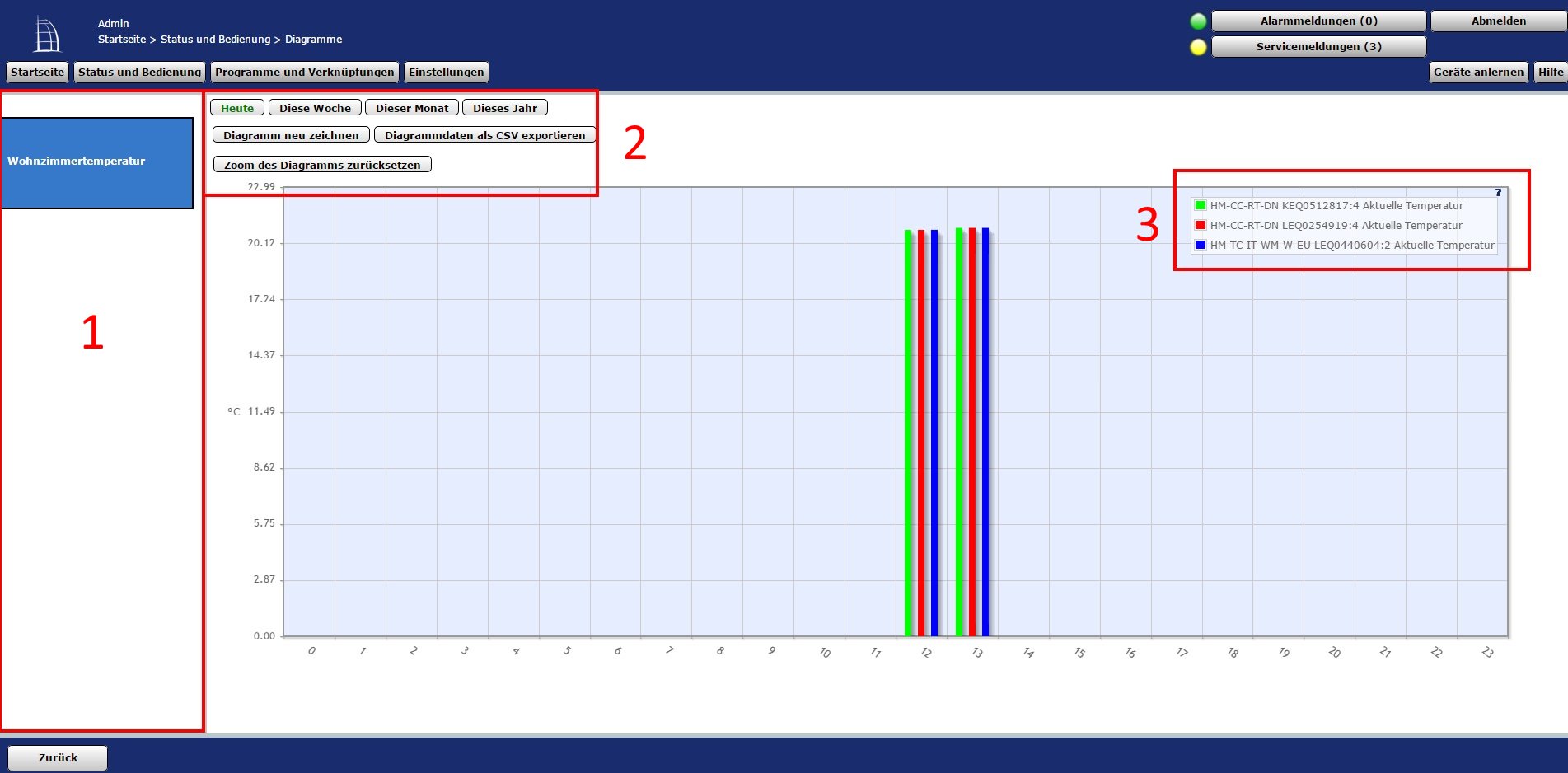

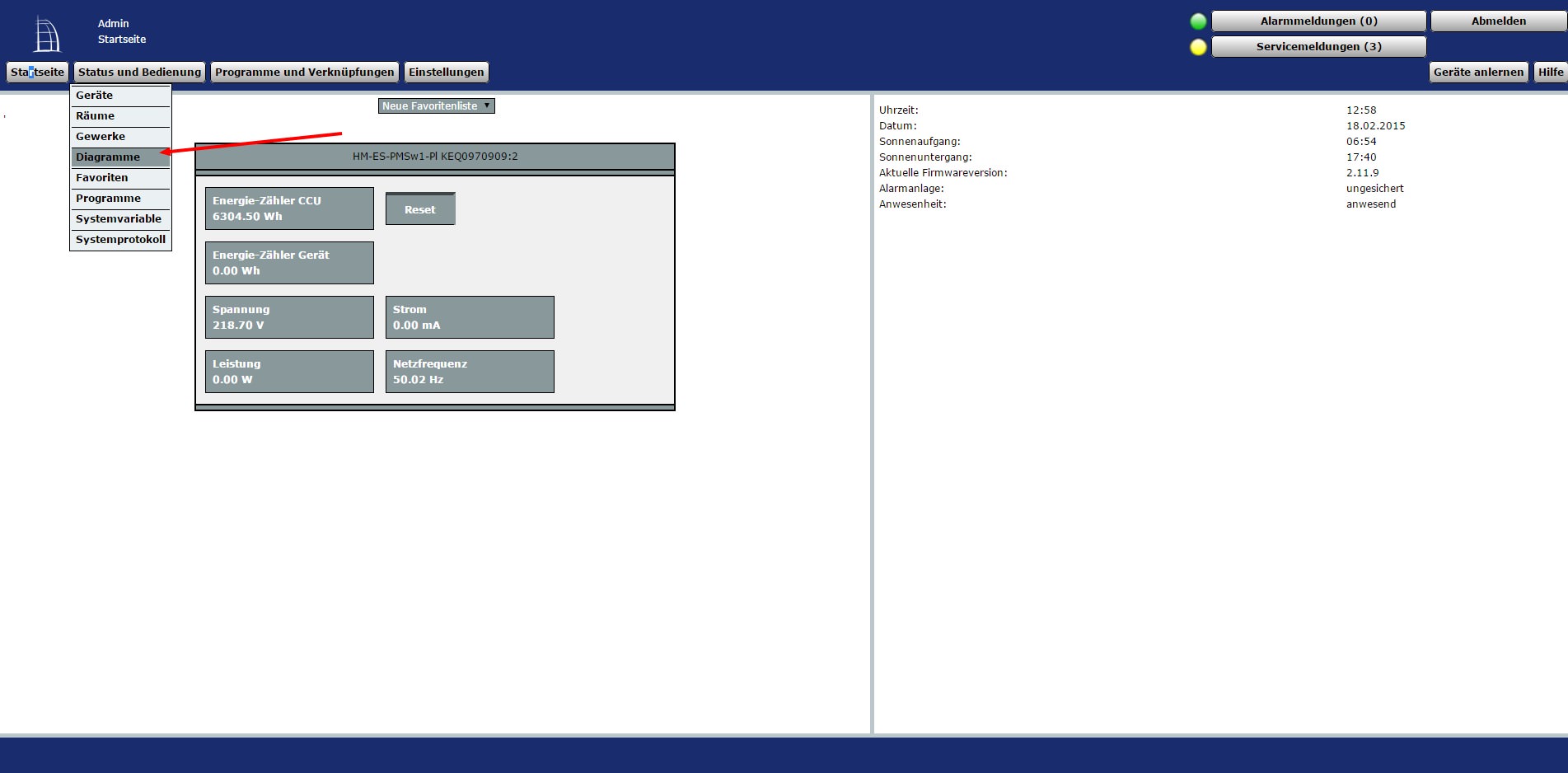

Auch das Anzeigen eines angelegten Diagramms geht leicht von der Hand. Dort angezeigte Daten können sogar als csv-Datei exportiert werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdeac2fcbe5c

Fazit: Was bleibt zu sagen?

Auch dieses Mal zeigten sich die HomeMatic Komponenten als gut durchdacht und verarbeitet. Die Einrichtung einer Heizungs-Raumregelung ging, dank der Möglichkeit Gruppen bilden zu können, besonders einfach von der Hand. Kombiniert man die Möglichkeiten dieser Gruppen mit anderen HomeMatic-Funktionen, kommt Automationsfeeling auf. Das Auswerten von Heizungsdaten per Diagramm über die CCU-2 Weboberfläche kann außerdem dabei helfen, Energiekosten zu senken und den Komfort weiter zu steigern.
Freigegeben in Smarthome
Sonntag, 28 Dezember 2014 10:35

QIVICON: Das EnBW-Starterpaket-Plus im Praxistest

Die Anzahl der Smart Home-Systeme nimmt zwar stetig zu, so richtig einig sind sich die Hersteller bei der Umsetzung ihrer Ideen jedoch noch nicht. Für den Anwender bedeutet dies in den meisten Fällen, erst einmal an das gewählte System gebunden zu sein, oder alles von Neuem auszubauen. Denn bringt ein anderer Hersteller einen tollen neuen Aktor oder Sensor auf den Markt, kann dieser nicht, oder nur als Insellösung genutzt werden. Mit der QIVICON-Plattform möchte die Deutsche Telekom die verschiedenen Systeme der Smart Home-Hersteller miteinander verbinden. Hierfür bringt die QIVICON-Basis eine Vielzahl an USB-Anschlüssen mit, über die bei Bedarf ein Stick mit dem jeweils benötigten Übertragungsstandard nachgerüstet werden kann.

Wie auch bei der HomeMatic-Themenreihe, werden wir zukünftig die Produkte der verschiedenen Anbieter, welche vom QIVICON-System unterstützt werden, nach und nach genauer betrachten und die Inbetriebnahme leicht verständlich erläutern. Beginnen wollen wir mit dem EnBW-Starterpaket-Plus, welches neben zwei Heizkörperthermostaten auch einen Luftfeuchte-Temperatursensor, einen Schalt-Zwischenstecker, einen 2-fach-Wandtaster und einen Zwischenstecker mit Dimmfunktion mitbringt. Eine QIVICON-Home-Base ist natürlich auch im Paket inbegriffen. Die mitgelieferten, für ein Jahr kostenlos nutzbaren ENBW-Apps, sollen die Beleuchtungs- und Heizungssteuerung zu einem Kinderspiel machen.

Tipp: Wir nutzen ein eigenes, innovatives Artikelkonzept. Damit Ihnen nichts entgeht, haben wir einen kleinen Artikelwegweiser für Sie verfasst. Viel Spaß beim Lesen!


Lieferumfang und Gerätedetails

Wie bereits erwähnt, bringt das Starterpaket-Plus bereits einige Sensoren und Aktoren mit. EnBW setzt hierbei komplett auf HomeMatic Komponenten, welche von der QIVICON-Basis bereits ab Werk unterstützt werden.


QIVICON Home Base

Die QIVICON Home Base bildet das Bindeglied zwischen den Smart Home-Komponenten und dem Internet. Hierfür verfügt die Zentrale bereits ab Werk über einen 100mbit schnellen Netzwerkzugang und über eine HomeMatic 868 MHz Schnittstelle. Vier, unter einer Abdeckung verborgene USB-Anschlüsse, sollen in Zukunft eine einfache Erweiterung möglich machen. Denkbare Erweiterungen sind „Funkstandards“ wie KNX, Zigbee, Z-Wave oder EnOcean. Derzeit ist jedoch ausschließlich ein ZigBee® - USB-Modul verfügbar. Ein weiterer USB-Anschluss findet sich leicht zugänglich neben dem LAN-Port.

Als Stromversorger kommt ein externes Netzteil mit einer Maximalleistung von 30W zum Einsatz. Die Betriebsspannung beträgt 12V.  Im Betrieb lieferte das Netzteil durchschnittlich 3 Watt und blieb dabei angenehm kühl. Um die laufenden Energiekosten muss sich also nicht gesorgt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId3f75c982ca

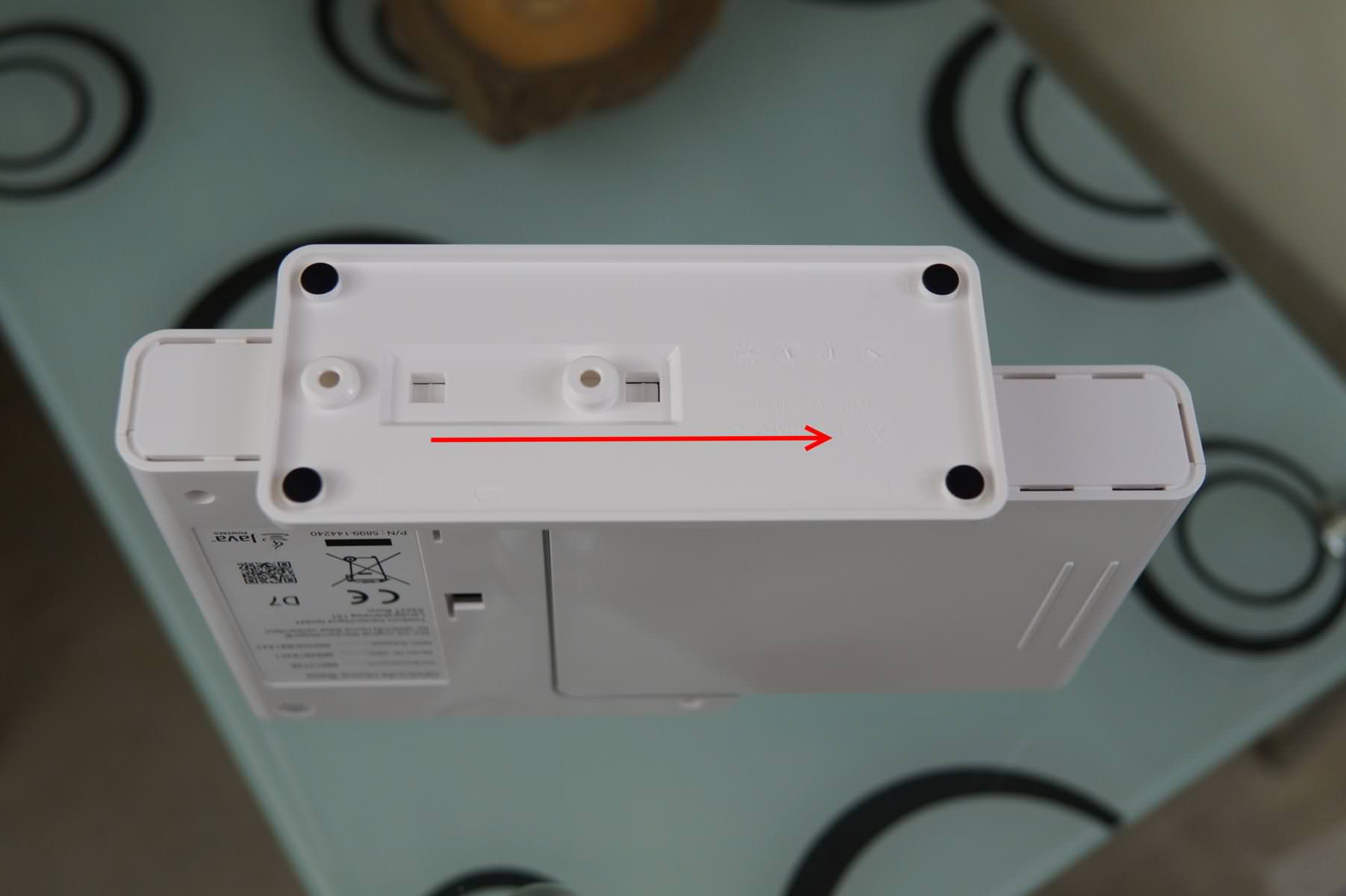

Als praktische Zugabe wird eine Halterung zur Wandmontage mitgeliefert, welche gleichzeitig auch als Standfuß genutzt werden kann.


Wandhalterung montieren:

View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId22043f71f1
Standfuß montieren:
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId4c7c39c18d

Funk-Zwischenstecker-Dimmaktor 1-fach Phasenabschnitt

Dieses Dimmermodell dimmt per Phasenabschnitt. Diese Art des Dimmens eignet sich vor allem für kapazitive und ohmsche Lasten – also beispielsweise für Glühlampen oder Leuchtstofflampen mit kapazitivem Vorschaltgerät. Die maximale Anschlussleistung liegt bei 300VA. Auf der Vorderseite befindet sich ein kleiner Taster, welcher zuerst fürs Anlernen und danach zum Ein- und Ausschalten genutzt werden kann. Auch das Ändern der Lampenhelligkeit kann darüber realisiert werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId3ee6fac490

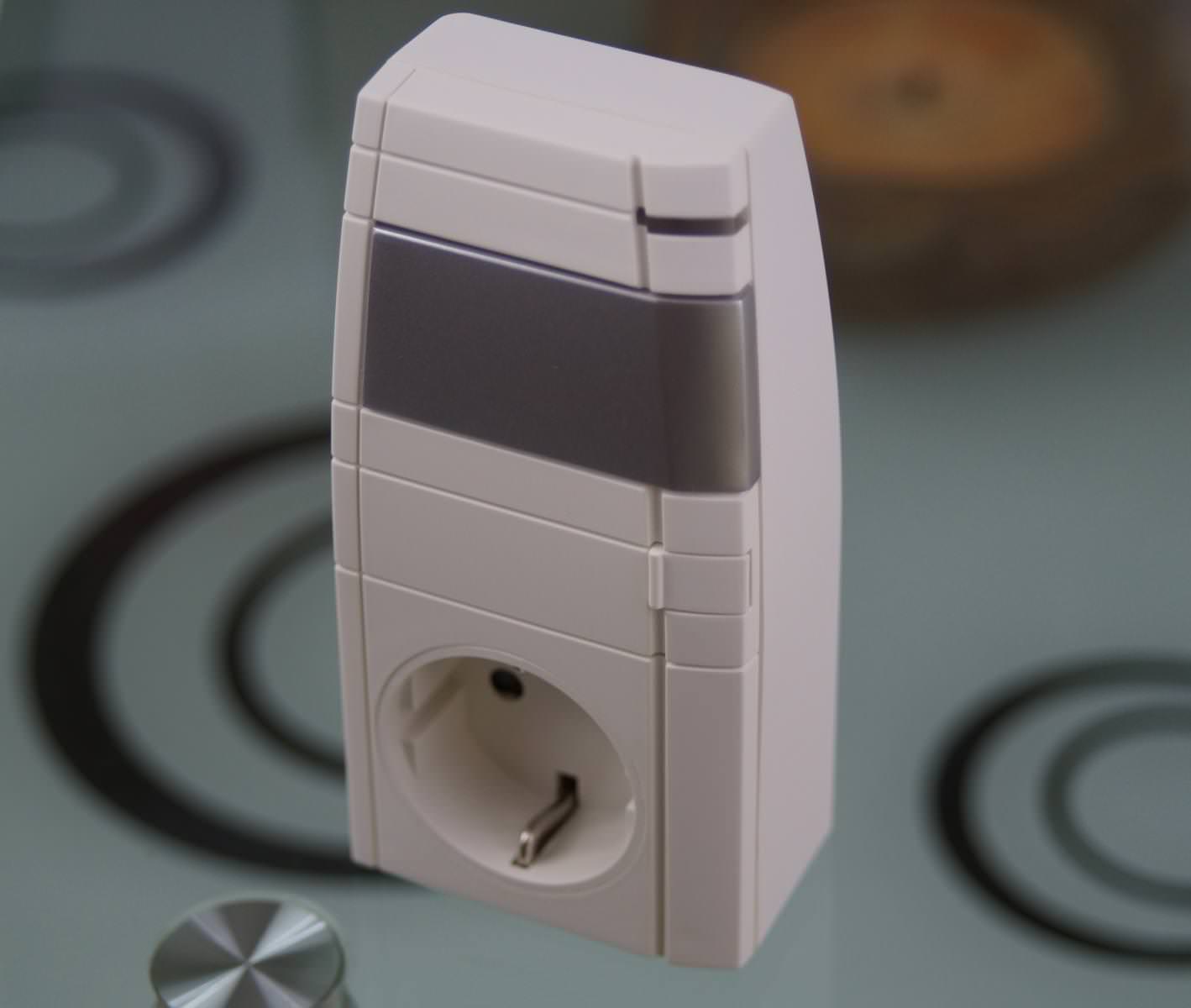

Funk-Zwischenstecker-Schaltaktor 1-fach

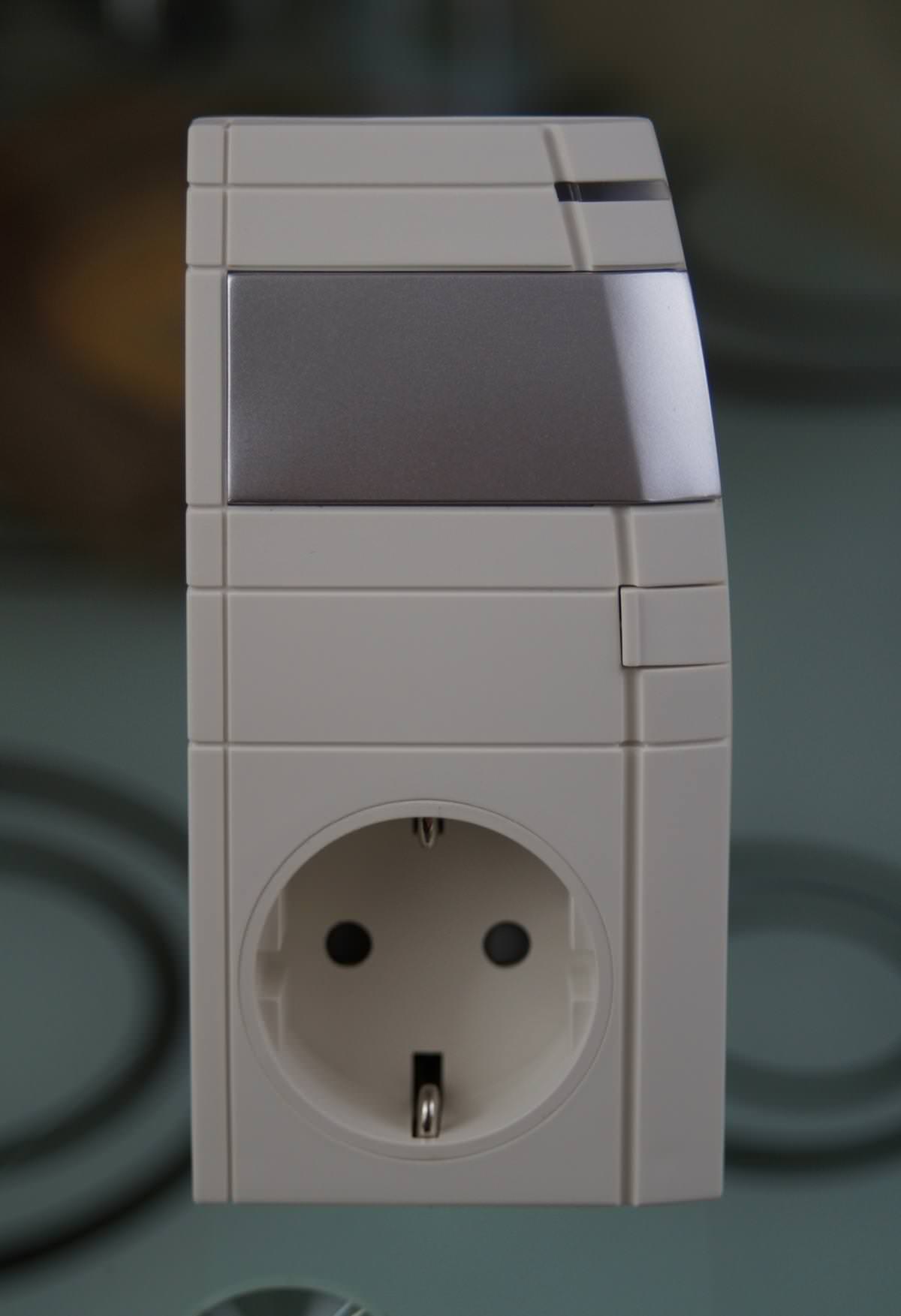

Für einfaches Ein- und Ausschalten bietet sich dieser Zwischenstecker an. Äußerlich ist dieser nicht vom eben vorgestellten Dimmer- Zwischenstecker zu unterscheiden. Auch der Schaltaktor besitzt eine Taste direkt an der Gerätevorderseite, welcher zum Schalten und zum Anlernen genutzt werden kann.
Dank der hohen Schaltleistung von 16A – 3680W (ohmsche Last) kann der Schaltaktor auch zum Schalten von stromhungrigen Geräten wie Kaffeemaschinen, Bügeleisen oder auch elektrischen Heizungen genutzt werden. Fertig gekochter Kaffee nach dem Aufstehen ist damit genauso denkbar, wie eine zentrale Steuerung der vorhandenen Elektroheizung oder die Bügeleisenabschaltung vom Flughafen aus.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdbf8db37a4c

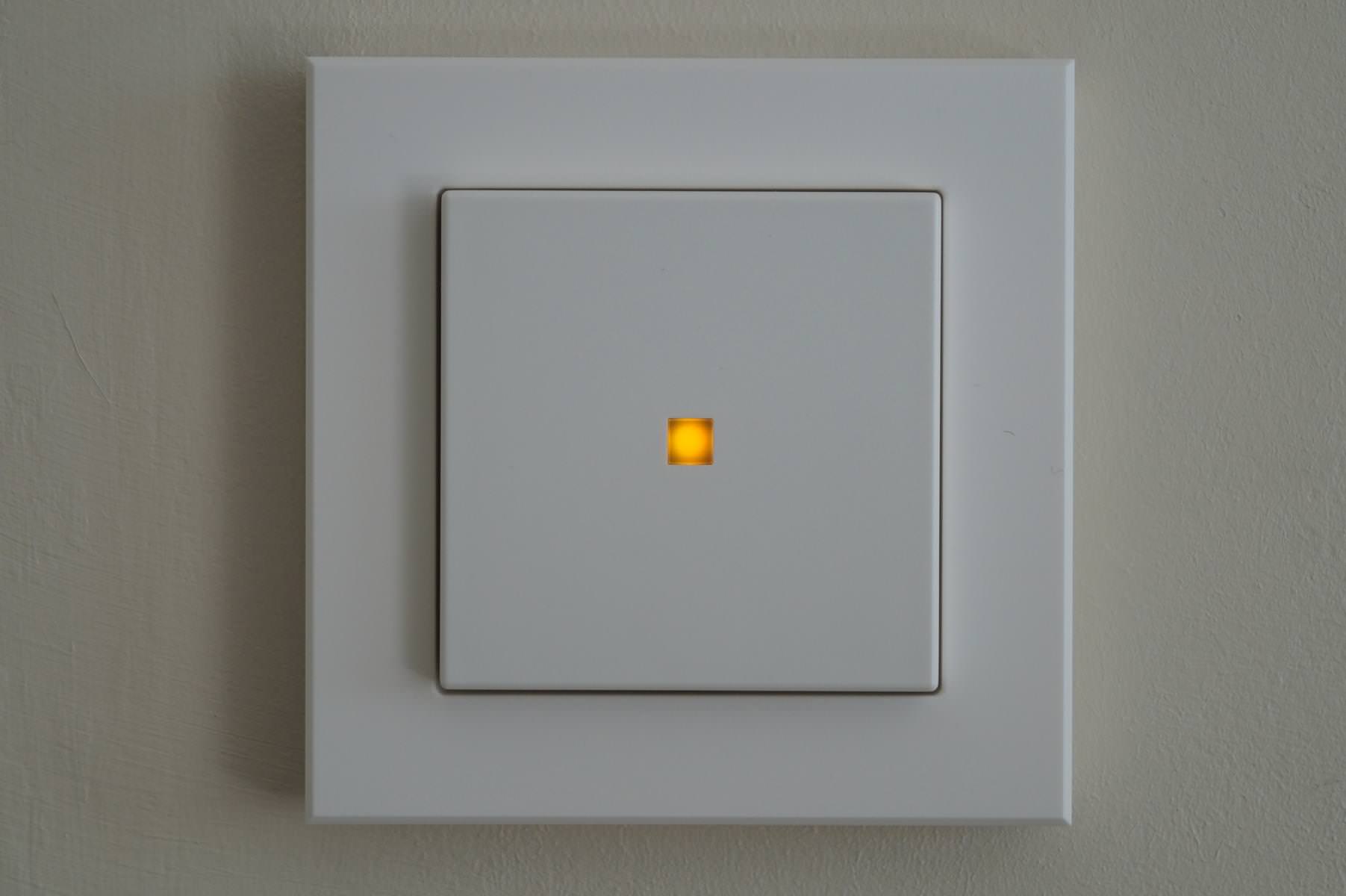

Funk-Wandtaster-2-fach

Damit die an die Zwischenstecker angeschlossenen Geräte auch aus der Ferne geschaltet werden können, wird ein 2-fach Wandtaster im Set mitgeliefert. Dieser Wandtaster besitzt zwei integrierte Taster, welche jeweils zwischen einem langen und einem kurzen Tastendruck unterscheiden können. Somit ist es möglich, über einen Wandtaster vier verschiedene Befehle auszugeben.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIda3d4c46431

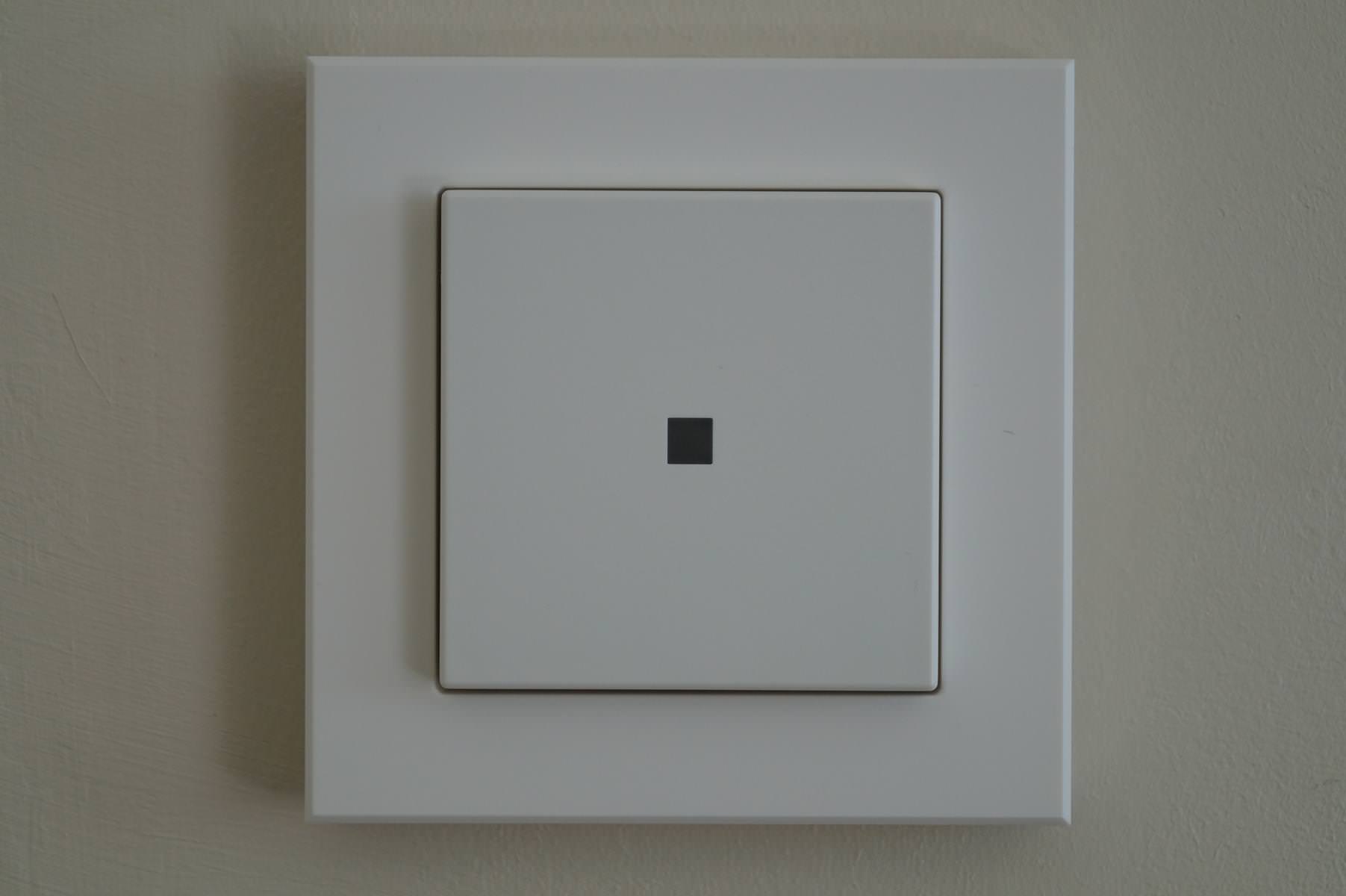

Der Wandtaster kann wahlweise an die Wand geschraubt oder geklebt werden. Außerdem ist es möglich, diesen an bereits bestehenden Hohlwanddosen zu befestigen.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdd7cd3b6250
Die Stromversorgung wird über zwei AAA-Batterien bewerkstelligt. Diese sollen den Taster für bis zu 10 Jahre mit Energie versorgen können.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId61c840c6c9

Funk-Temperatursensor

Beim Funk-Temperatursensor setzt EnBW auf den displaylosen HomeMatic Kandidaten (HM_WDS40-TH-I-2). Technisch gesehen eine gute Wahl – allerdings wäre aus unserer Sicht das technisch ebenso gute, aber durch sein Display und die integrierte Steuereinheit deutlich praktischere Wandthermostat (HM-TC-IT-WM-W-EU) eine bessere Wahl gewesen. Grund zur Trauer gibt es aber nicht. Der mitgelieferte Temperatur- und Luftfeuchtesensor arbeitet sehr zuverlässig und liefert dazu noch genaue Messwerte ab. Aufgrund der fehlenden Bedienoberfläche eignet sich dieser Sensor aber hauptsächlich zur Luftüberwachung im Bad oder auch in der Küche. Sobald es etwas schicker und komfortabler sein soll, würden wir, wie bereits erwähnt, die zusätzlichen 34 Euro investieren und dass oben genannte Wandthermostat dazukaufen. Für den mitgelieferten Sensor gibt es garantiert irgendwo eine passende Aufgabe.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId8f0f645ed2

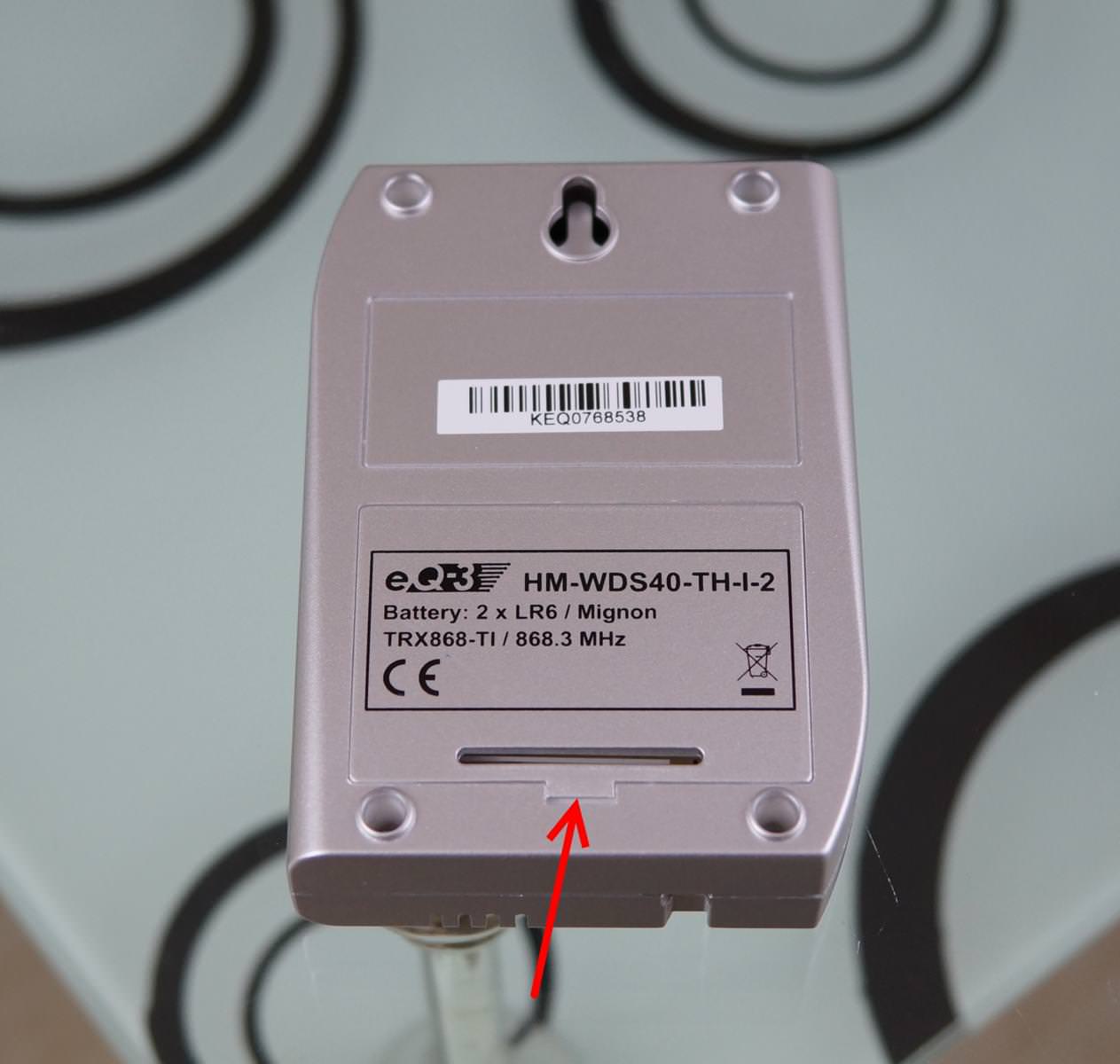

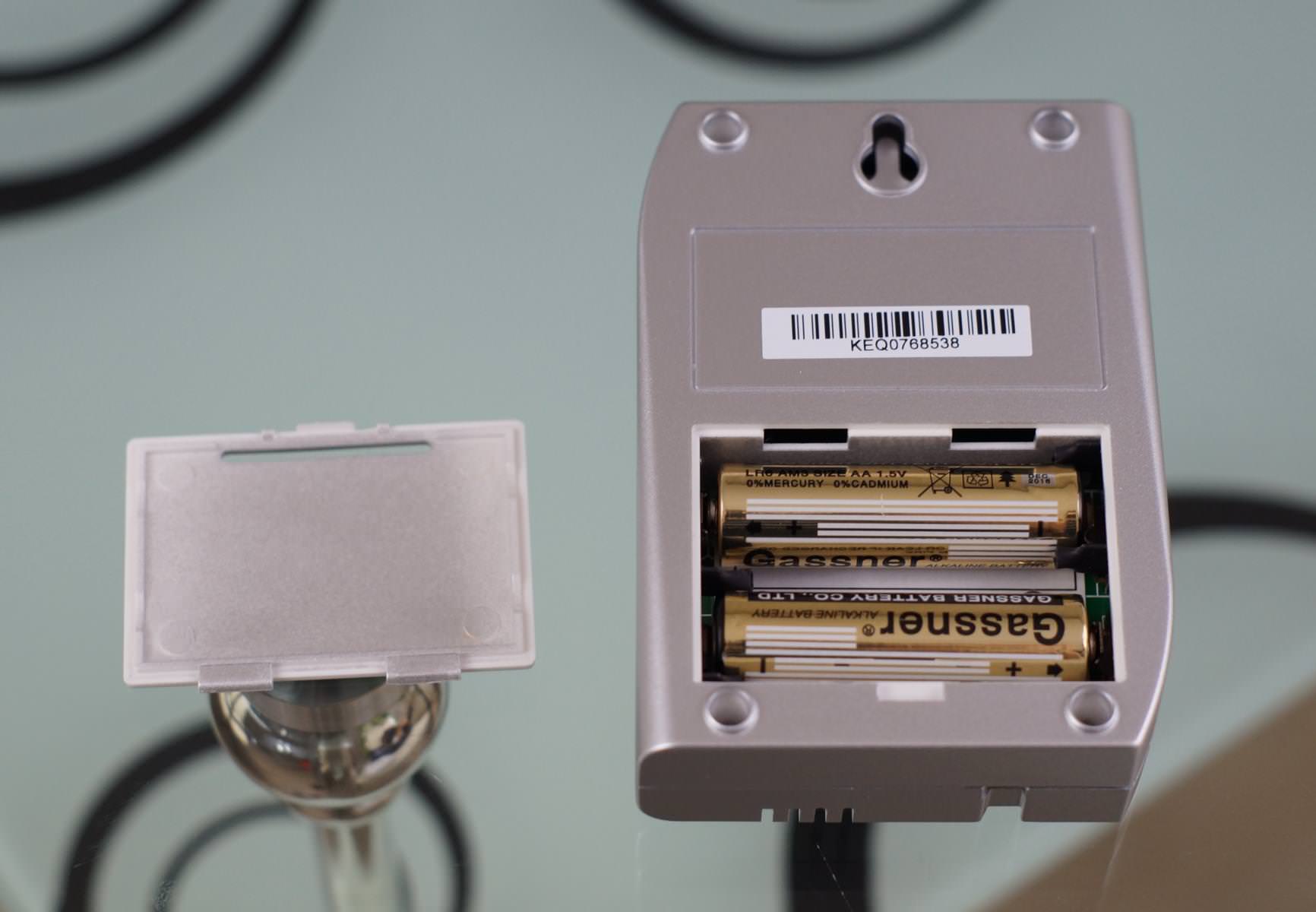

Die Stromversorgung wird über zwei AA-Batterien bewerkstelligt. Diese sollen den Sensor für bis zu 3 Jahre mit Energie versorgen können.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdb0a9cb1085

Funk Heizkörperthermostate

Im EnBW-Starterpakt-Plus sind außerdem zwei HomeMatic Heizkörperthermostate enthalten. Die daran bereits vormontierte Standardverschraubung passt direkt an die weitverbreiteten Ventile mit Heimeier-Anschluss. Für Ventile von Danfoss, Oventrop und Co. liegen verschiedene Anschlussadapter dem Lieferumfang bei. Die beiliegende Bedienungsanleitung erläutert ganz vorbildlich, welcher Adapter für welchen Anschluss geeignet ist.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId6c1e3f5305

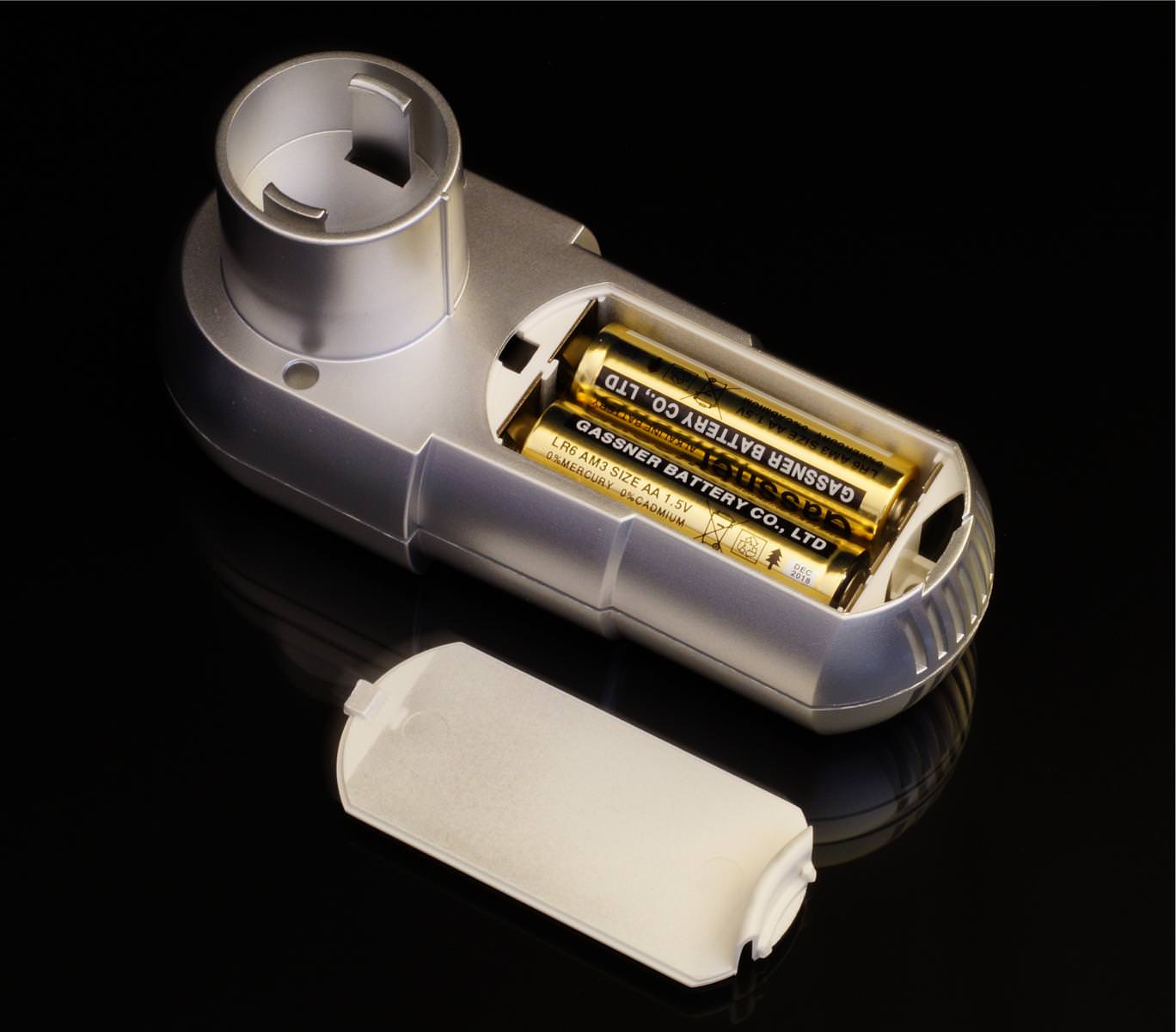

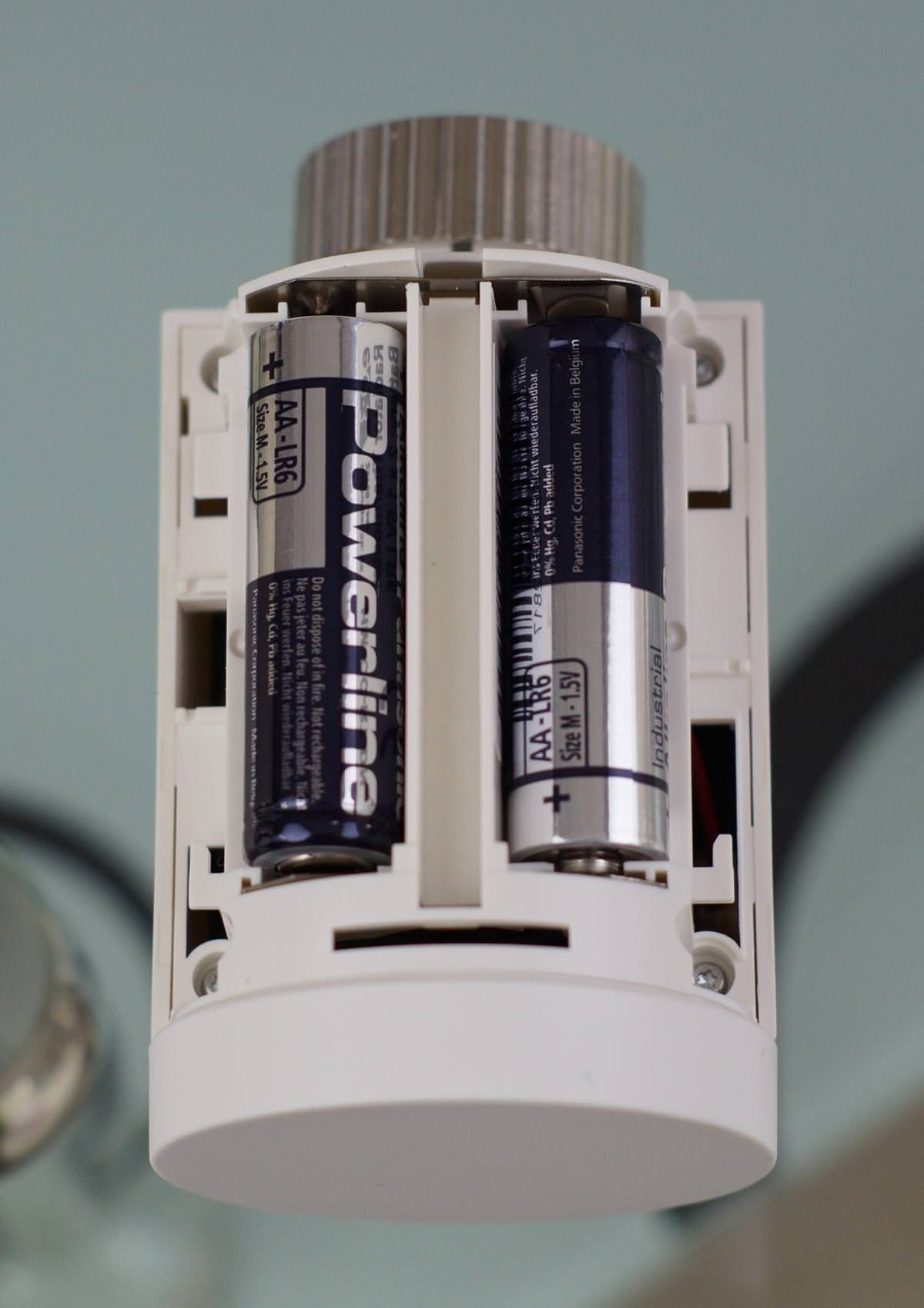

Die Stromversorgung übernehmen zwei AA-Batterien , welche rund 1,5 Jahre halten sollen.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIda32a8719db
Die Demontage des alten Heizkörperthermostates ist, bei Zuhilfenahme von passendem Werkzeug, in wenigen Minuten erledigt. An dieser Stelle sollte aber gerade in Mietwohnungen daran gedacht werden, dass die alten Thermostate beim Auszug aus der Wohnung wieder montiert werden müssen. Der einfache Griff zur Rohrzange ist dann nicht die beste Lösung, da diese unter Garantie die Oberfläche der Thermostate beschädigen wird. Besser ist es dann, zu einer sogenannten „Armaturenzange“ zu greifen. Ist eine solche Zange nicht vorhanden oder die Anschaffung zu teuer, kann ein um die Verschraubung gelegtes Stoffstück vor tiefen Kratzern schützen. Bei einigen Ventilvarianten ist der Einsatz einer Zange gar nicht nötig. Hier reicht der Griff zum Schraubendreher, um die Halterung zu lockern. Um Verletzungen zu vermeiden, sollte hierfür unbedingt die richtige Schraubendrehergröße und Passform genutzt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdf54244f5fa
Sobald das alte Thermostat entfernt wurde, muss kein schweres Werkzeug mehr zum Einsatz kommen. Wird kein Adapter benötigt, kann der neue HomeMatic-Thermostat einfach aufgesteckt und durch Aufdrehen der Überwurfmutter befestigt werden. Dabei reicht es, die Metallverschraubung mit der Hand anzuziehen. Kommt ein Adapter zum Einsatz, sollte auch mit dem Schraubendreher nicht zu viel Kraft investiert werden. Der Kunststoff wird es ihnen danken.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdb1ed6fb681

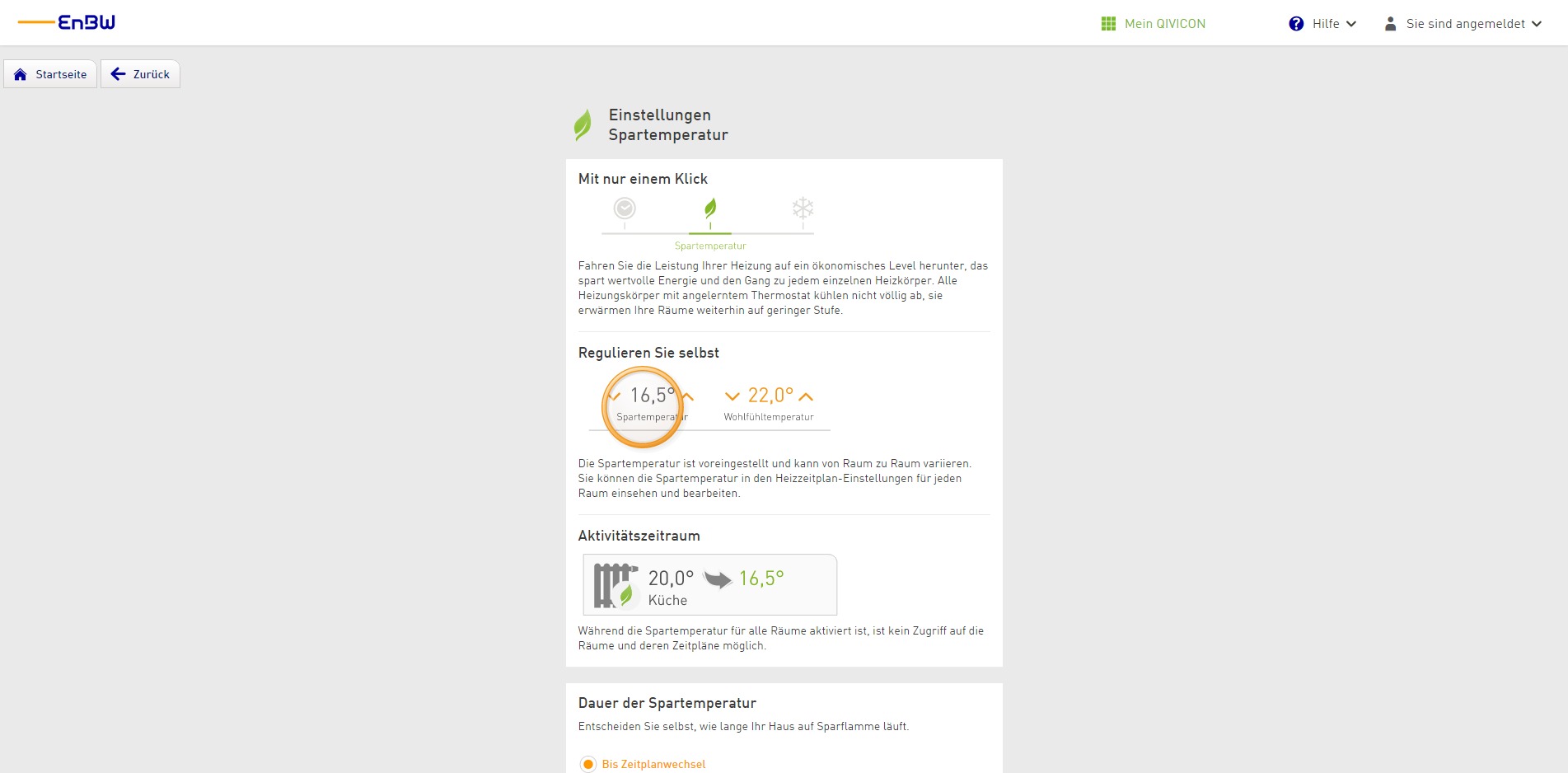

Das Regelverhalten der Heizkörperthermostate konnte im Praxiseinsatz überzeugen. Im Gegensatz zu den normalerweise zum Einsatz kommenden klassischen Thermostaten, war das geänderte Regelverhalten deutlich spürbar. Diese etwas älteren Kandidaten reagierten merklich träger auf Temperaturveränderungen und sorgten nicht selten dafür, dass die Raumlufttemperatur auf Thermostatstufe 3, nicht 20, sondern 23 Grad betrug. Gemessen wurde in der Raummitte mithilfe des Voltcraft Hygrocube 55. Auch wenn drei Kelvin Temperaturabweichung auf den ersten Blick nicht viel erscheinen mag, kann ein Raumtemperaturplus von 3 Grad die Heizkosten um bis zu 24% erhöhen. Dazu kommt, dass sich die Raumlufttemperatur ständig änderte. Auch dies kann die Kosten nach oben treiben.

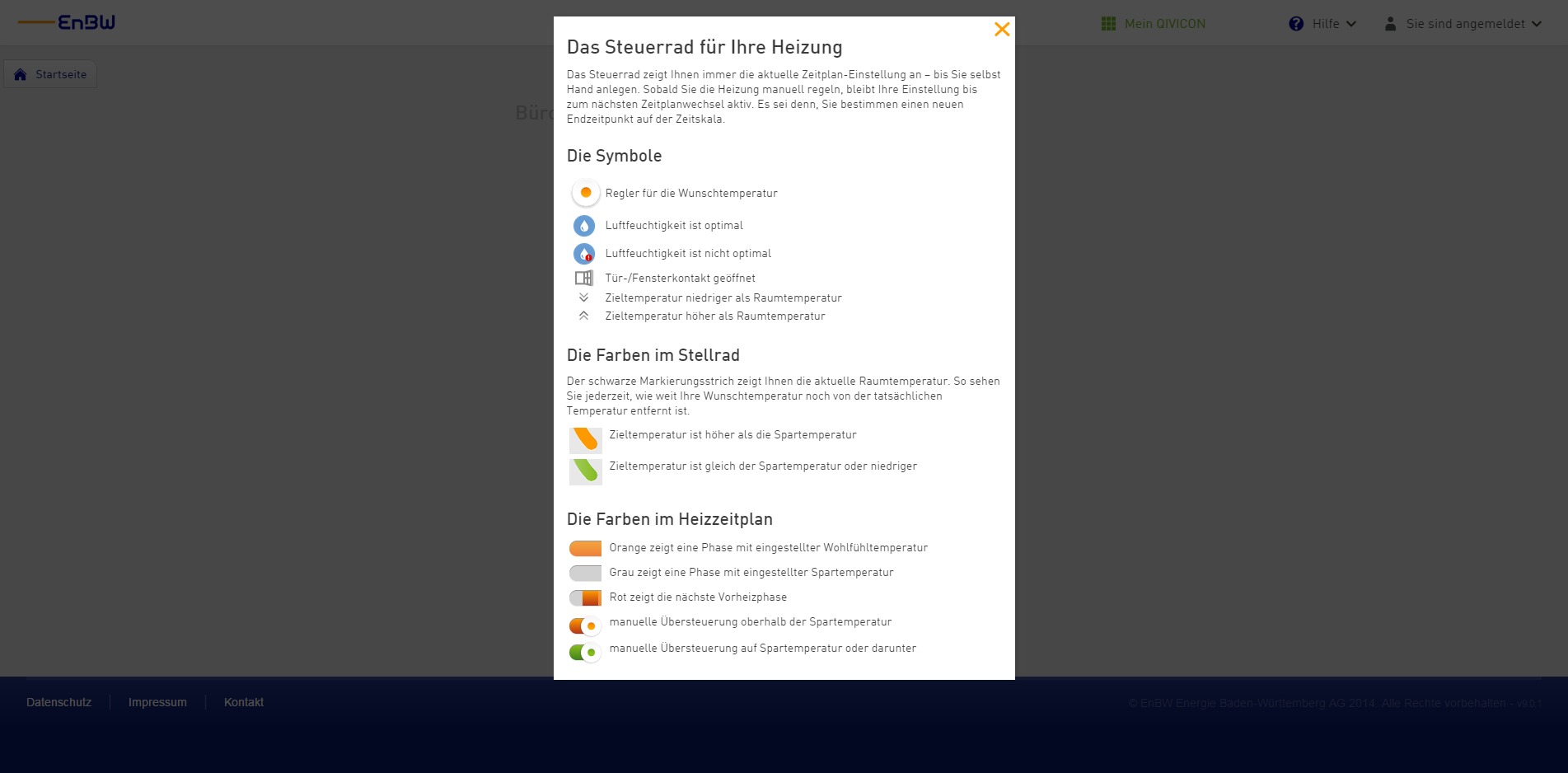

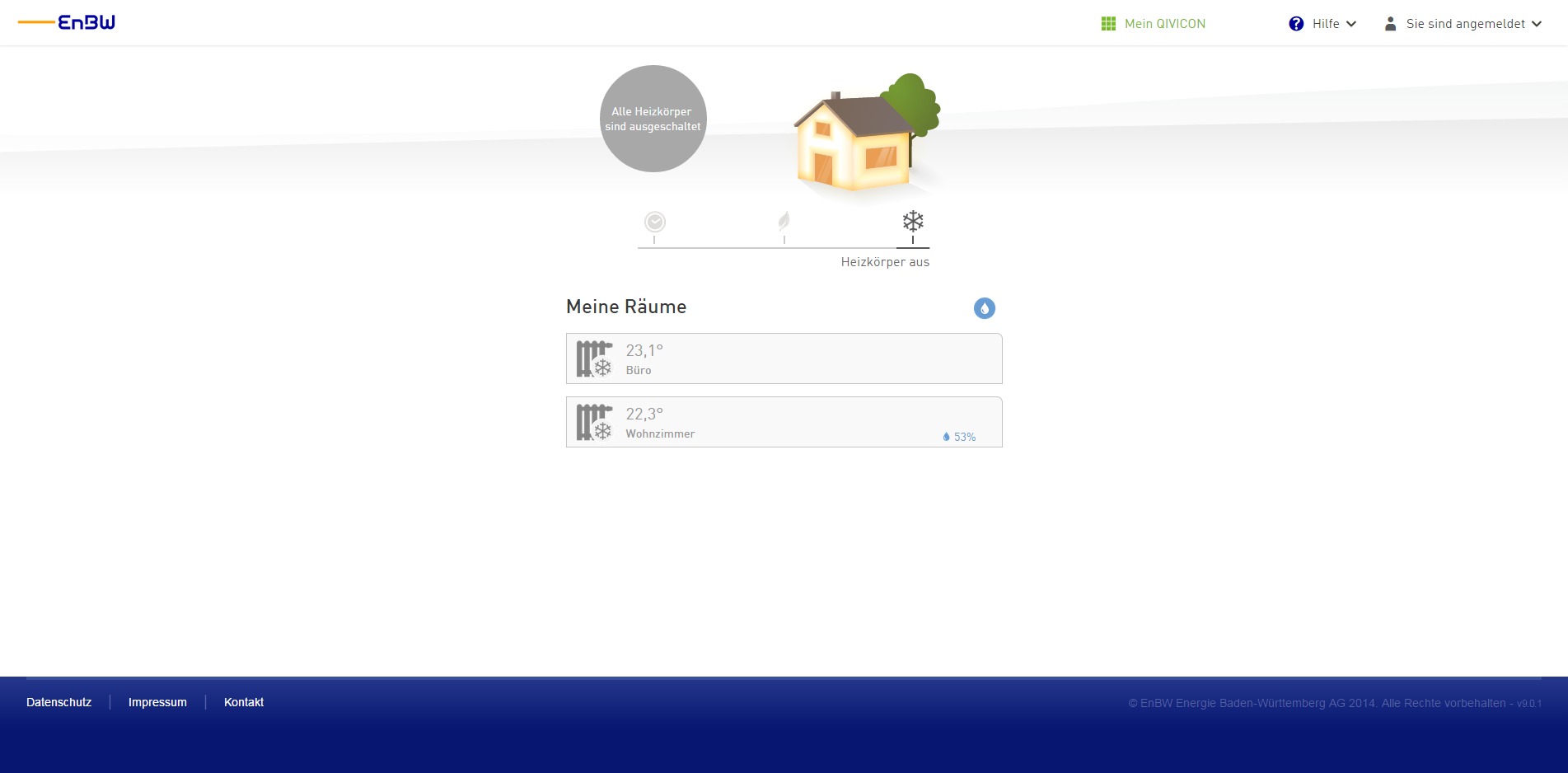

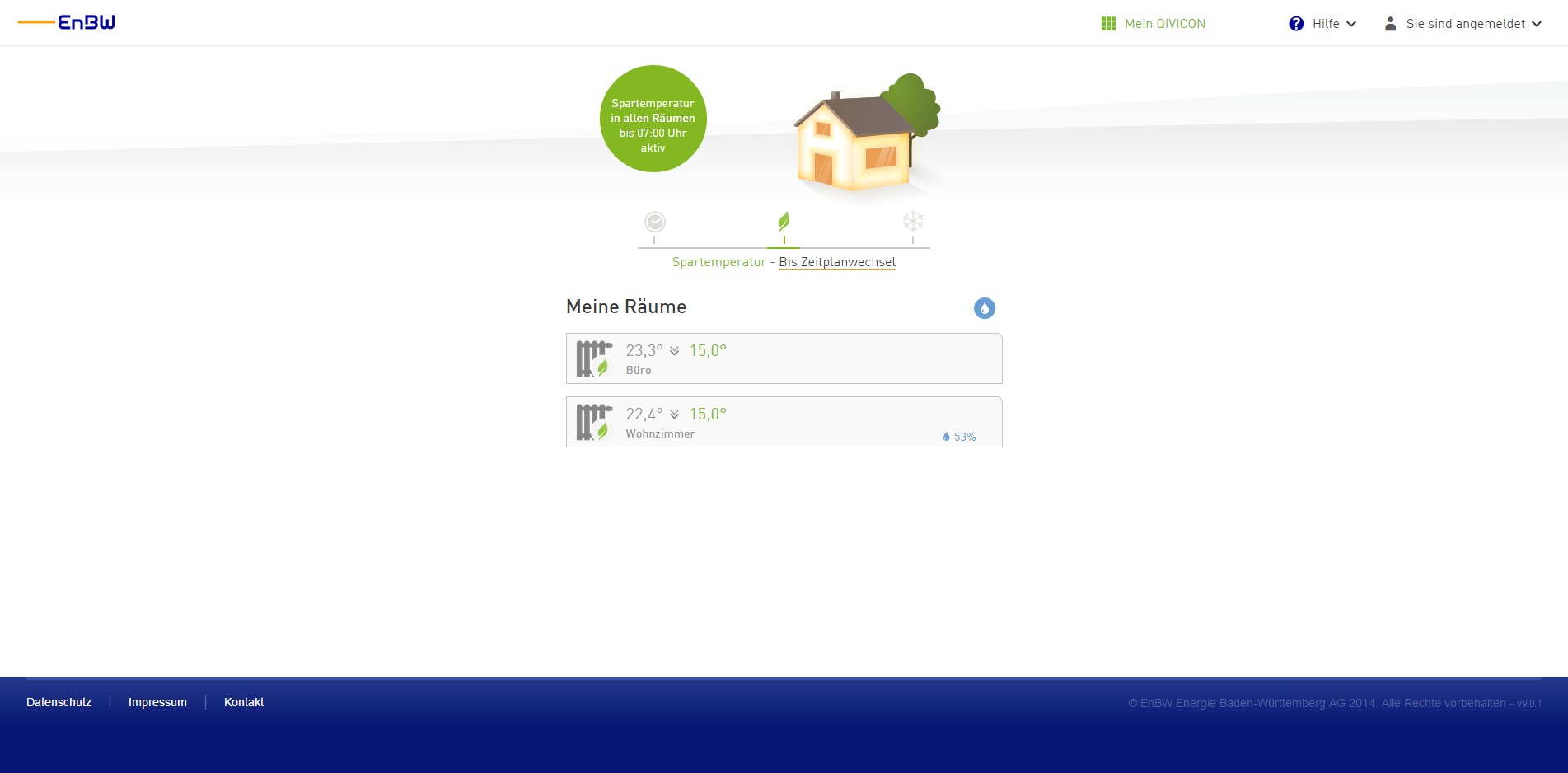

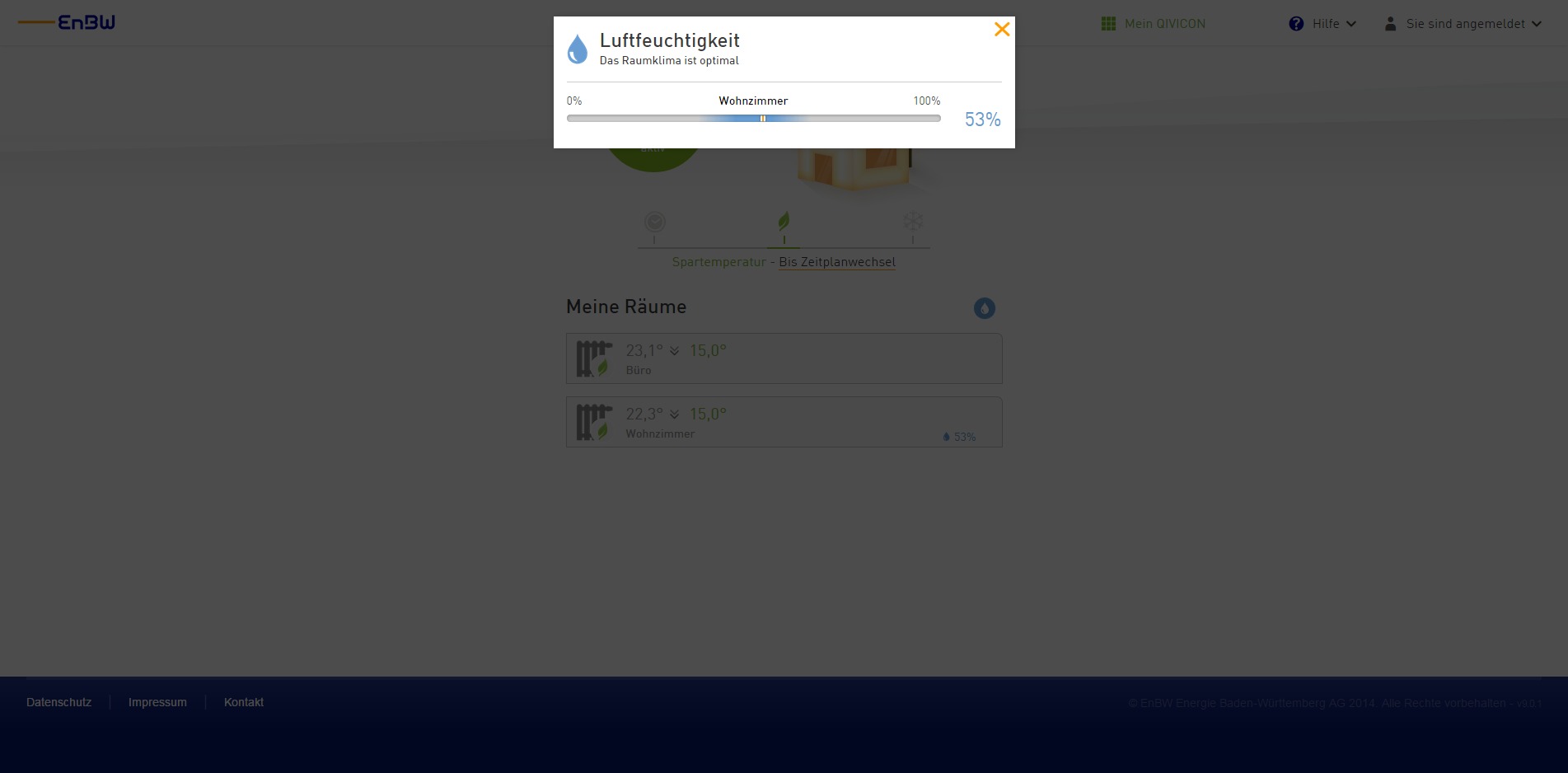

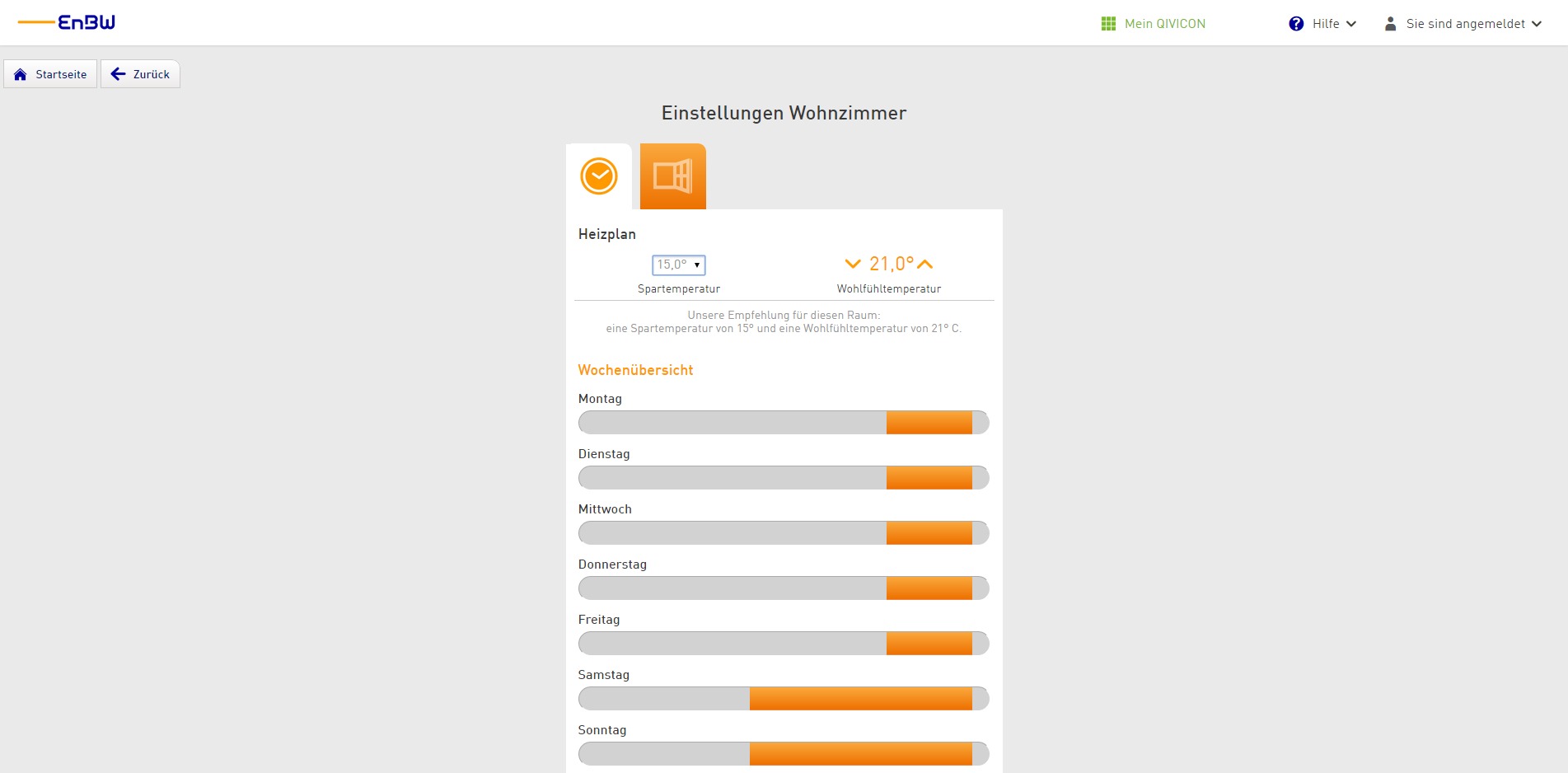

Die Kombination aus EnBW-App, den HomeMatic Thermostaten und dem zusätzlichen Temperatur-/Feuchtesensor funktionierte hier eindeutig zuverlässiger. Im mehrtägigen Test zeigte sich, dass die Raumtemperaturabweichung in der Raummitte nur maximal 0.7 Kelvin betrug. Insgesamt war spürbar, dass die Temperatur nur sehr geringfügig schwankte. Dies war Anfangs auch ohne den Einsatz eines Thermometers spürbar und etwas gewöhnungsbedürftig. Denn die sonst gewohnten, immer wieder spürbaren Wärmeschübe des Heizkörpers, welche wir von klassischen Thermostaten kannten, traten nicht mehr auf. Das Regelverhalten der HomeMatic Thermostate zeigte sich hier deutlich feinfühliger. In sehr stillen Räumen konnte man dies durch den ab und zu arbeitenden Servomotor sogar mitverfolgen. Dieser arbeitete von Zeit zu Zeit für wenige Sekunden, um das Ventil etwas weiter zu öffnen oder zu schließen.


Einrichtung des QIVICON-Onlinezugangs

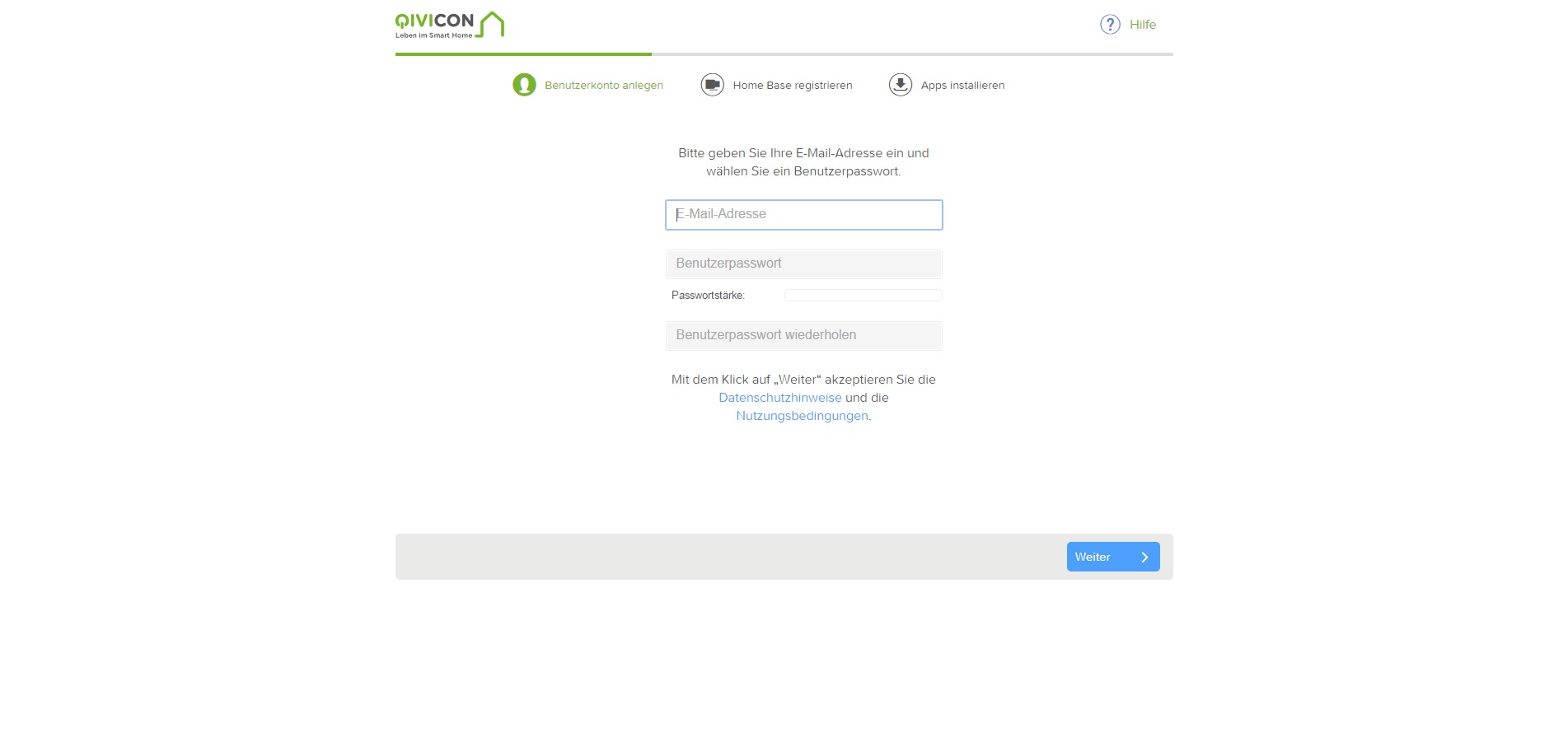

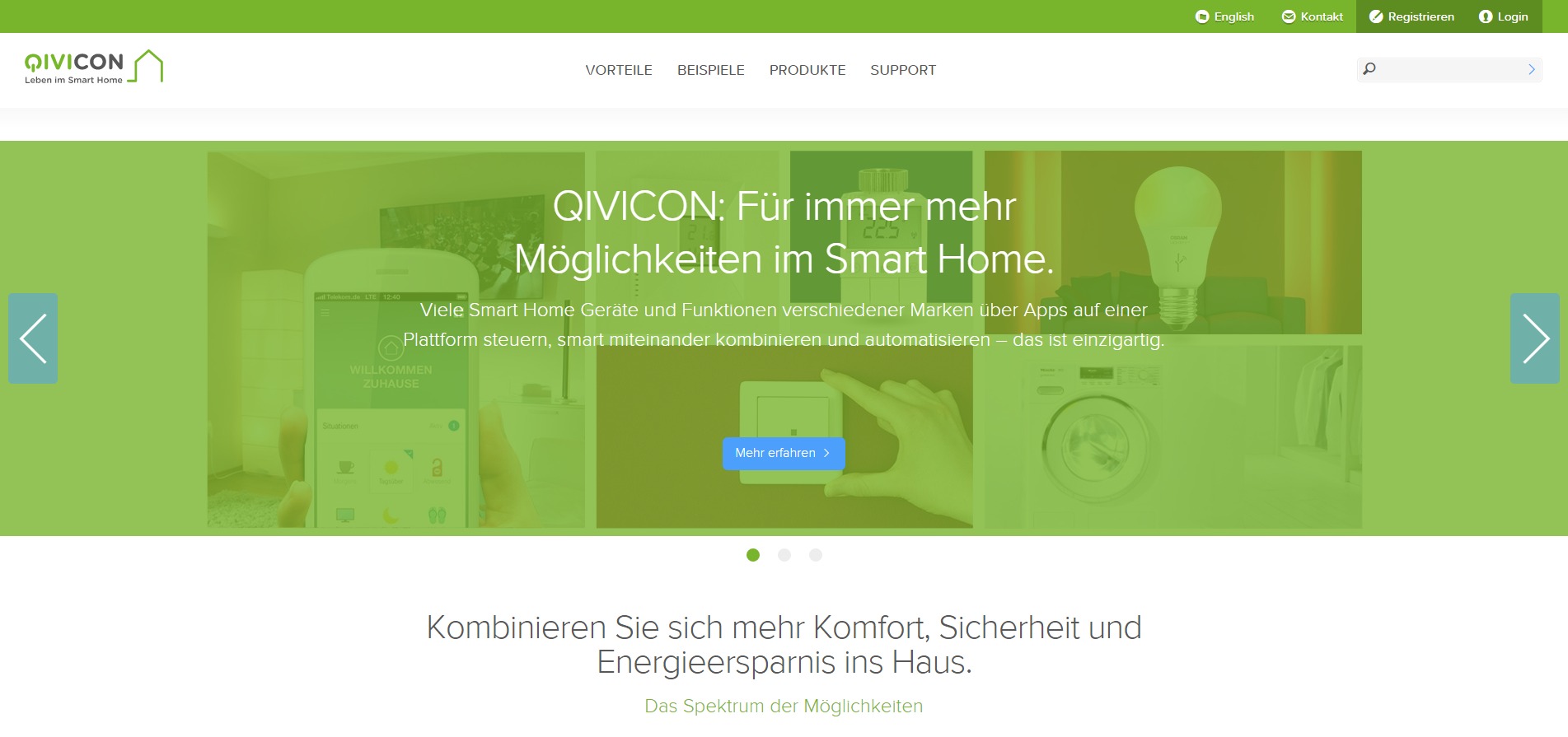

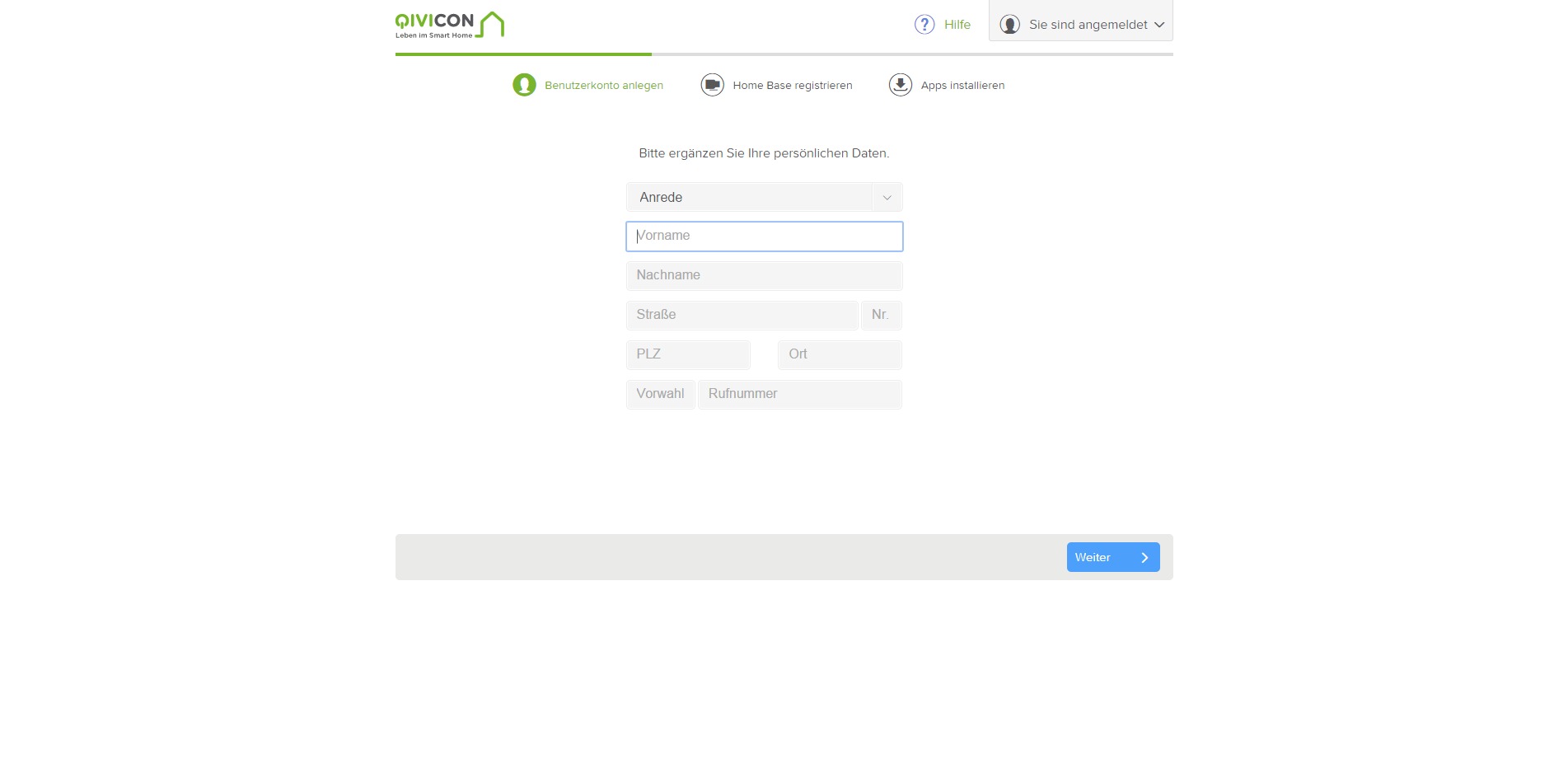

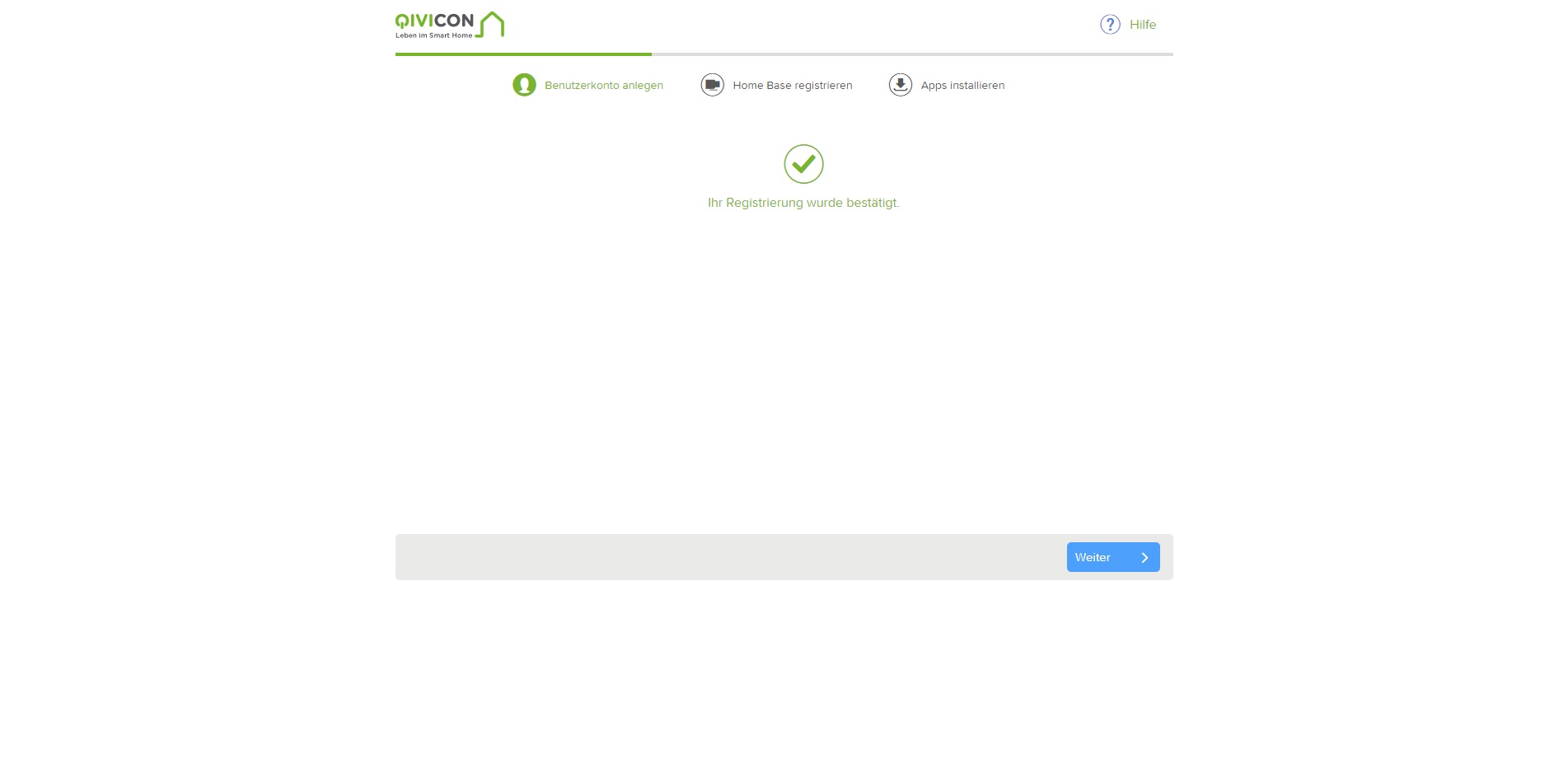

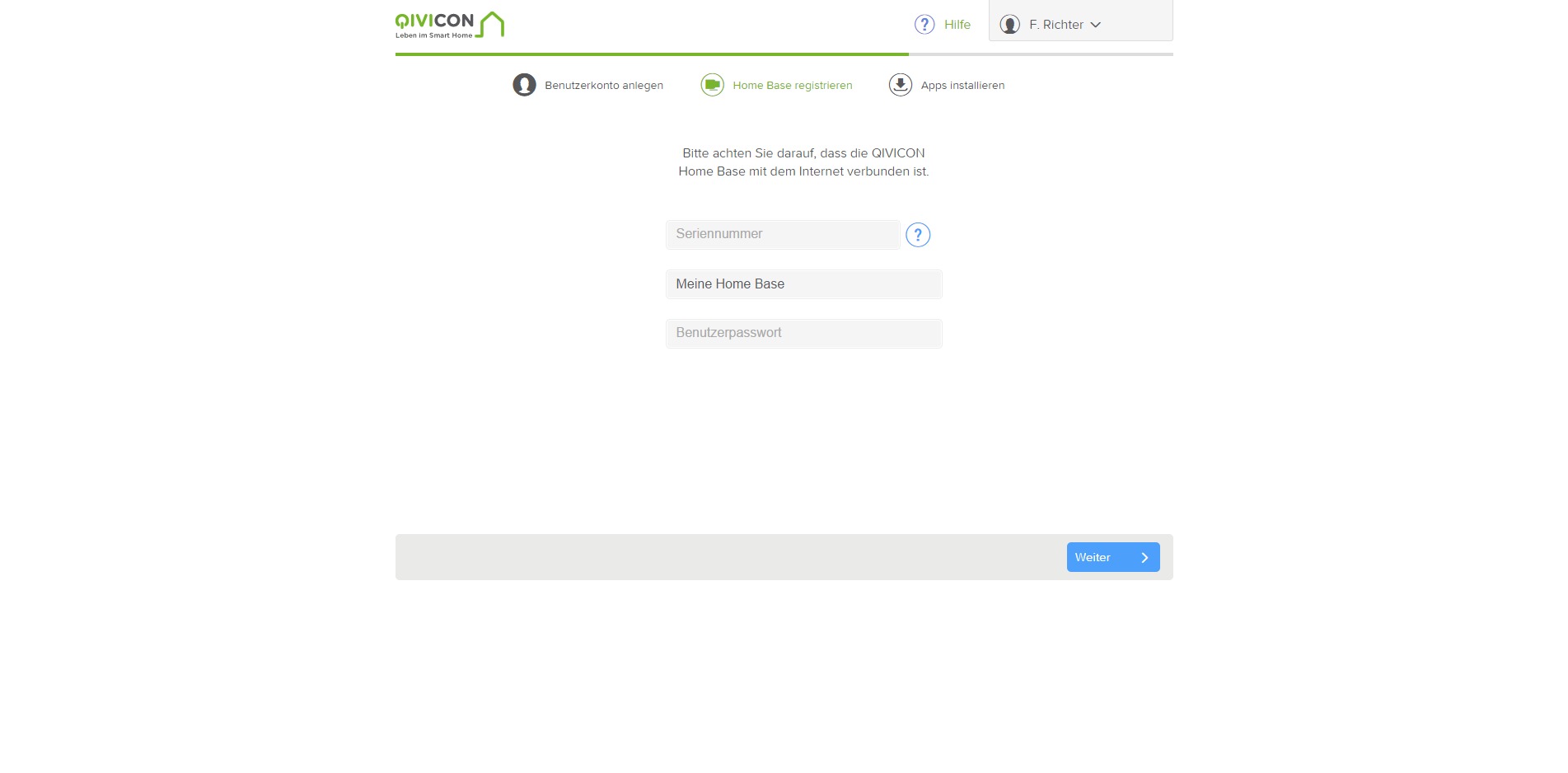

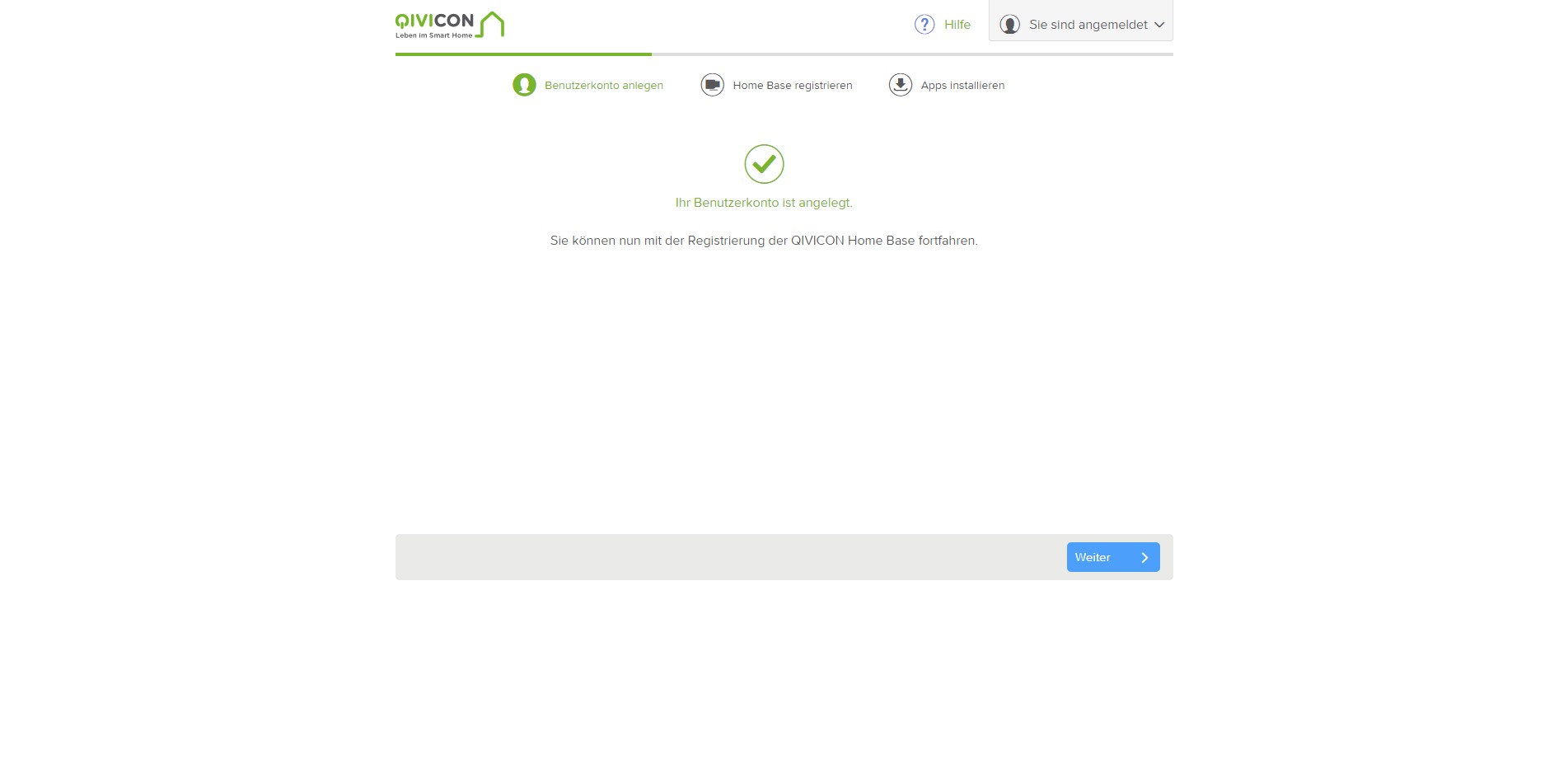

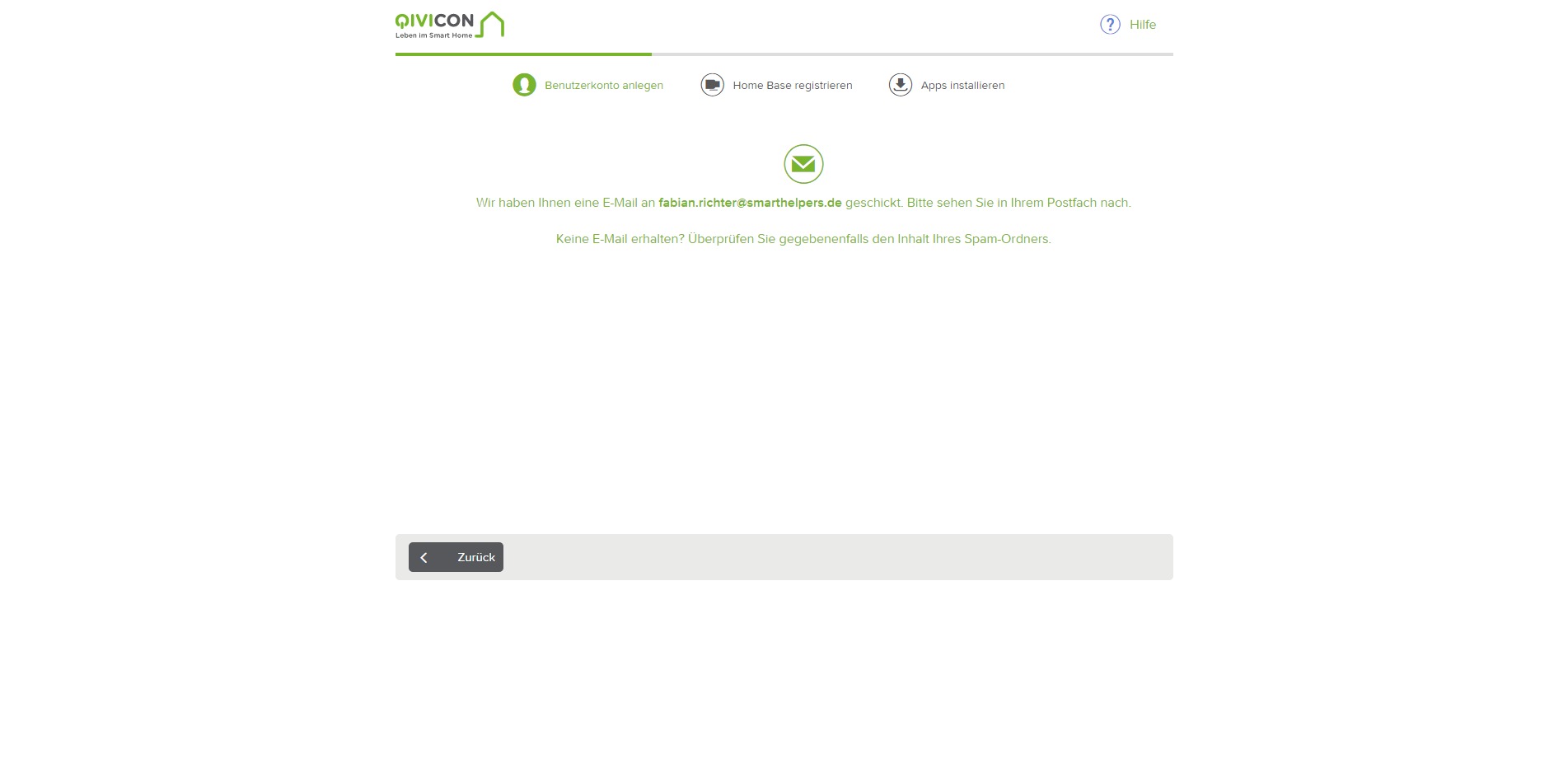

Ist die Hardware montiert, muss die QIVICON-Schaltzentrale eingerichtet werden. Hierfür muss zuerst ein Benutzerkonto auf www.qivicon.de angelegt werden. Ist dies geschehen, kann im direkten Anschluss daran die Seriennummer und das Passwort der Home Base eingegeben und damit die Verbindung zur Basis aufgebaut werden. Hierfür muss die Basis mit dem Internet verbunden und eingeschaltet sein. Die benötigten Zugangsdaten sind auf der Rückseite der HomeBase zu finden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdd76dd2bcea

Installieren der EnBW-Apps

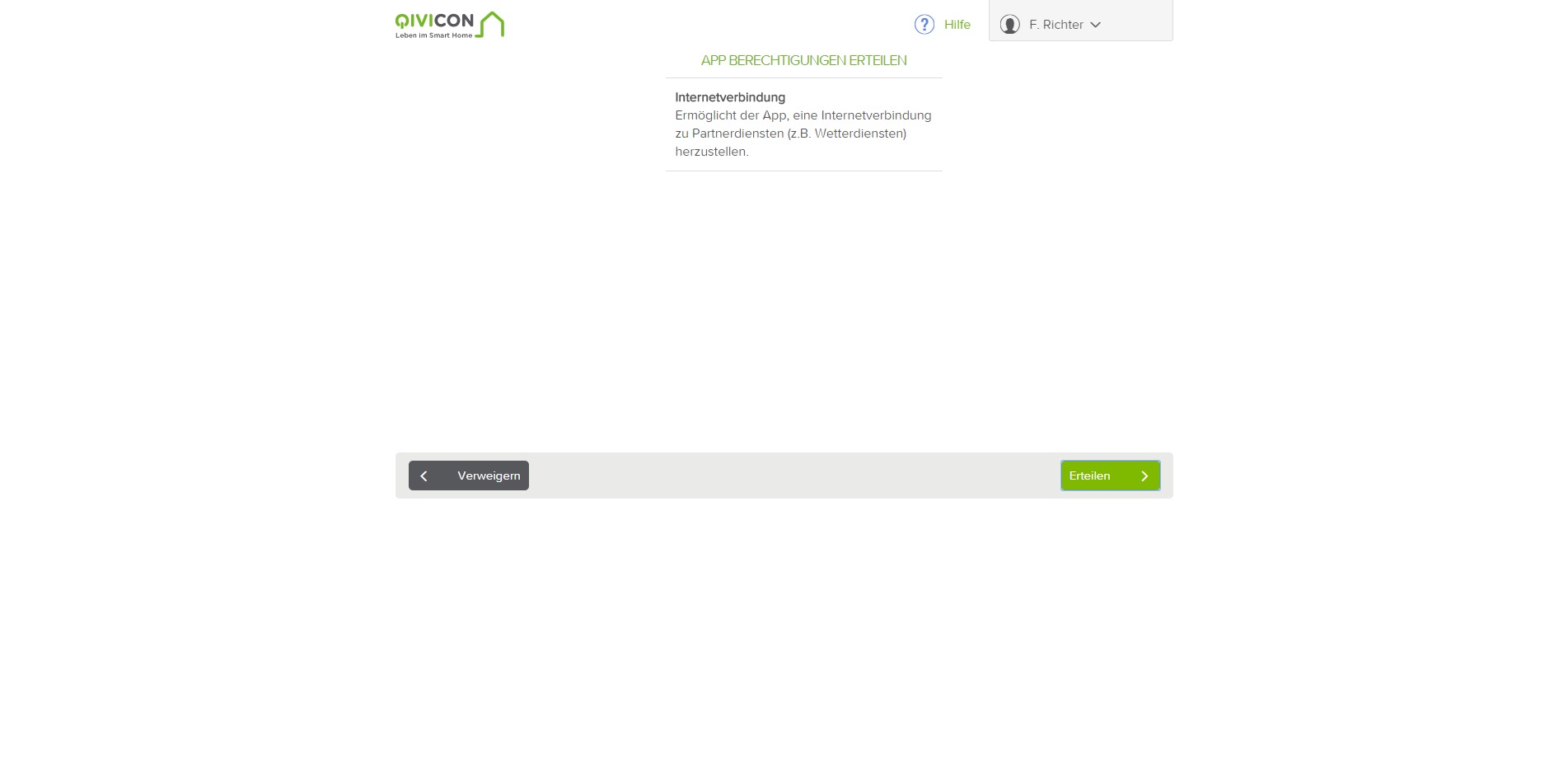

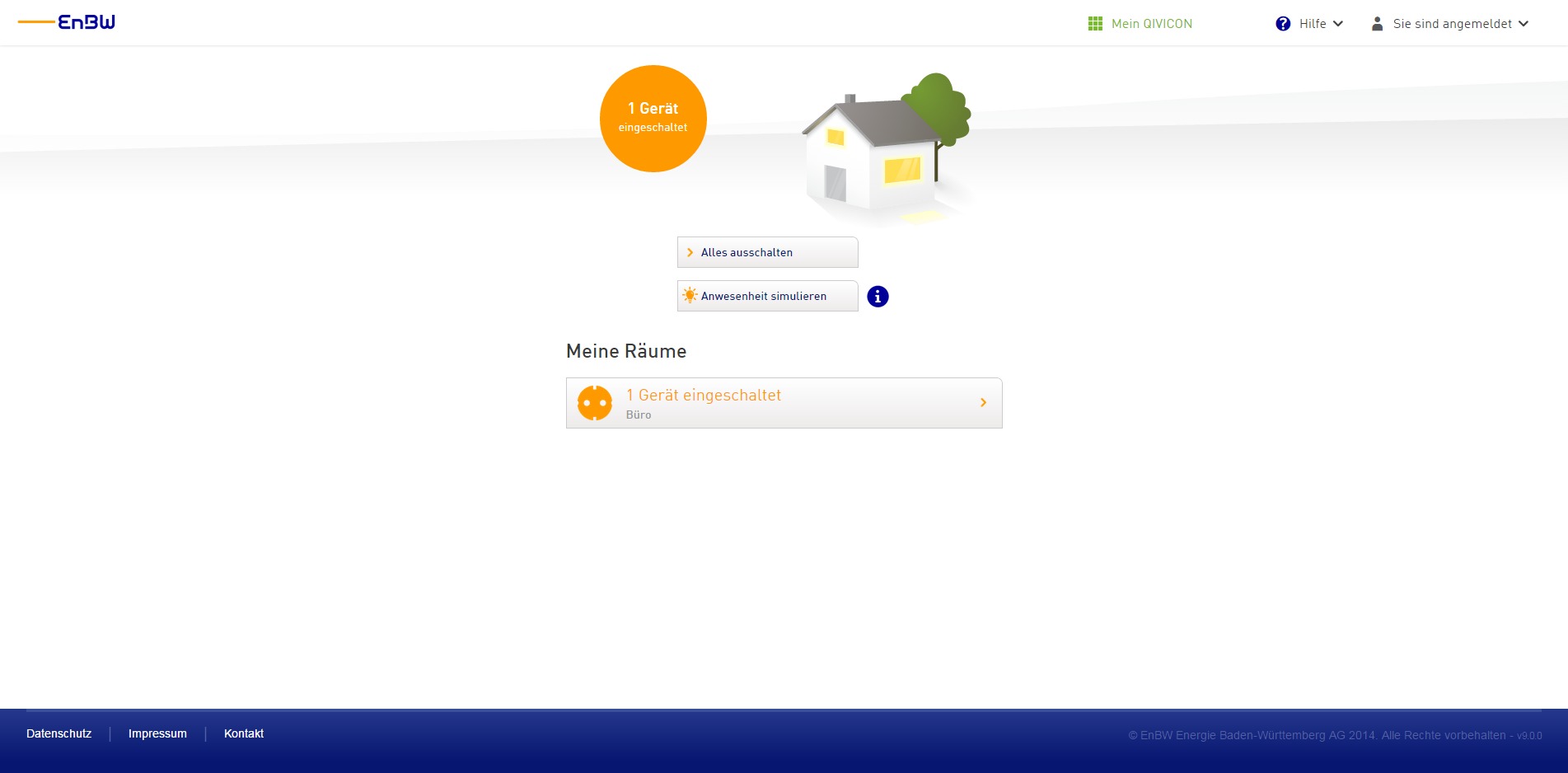

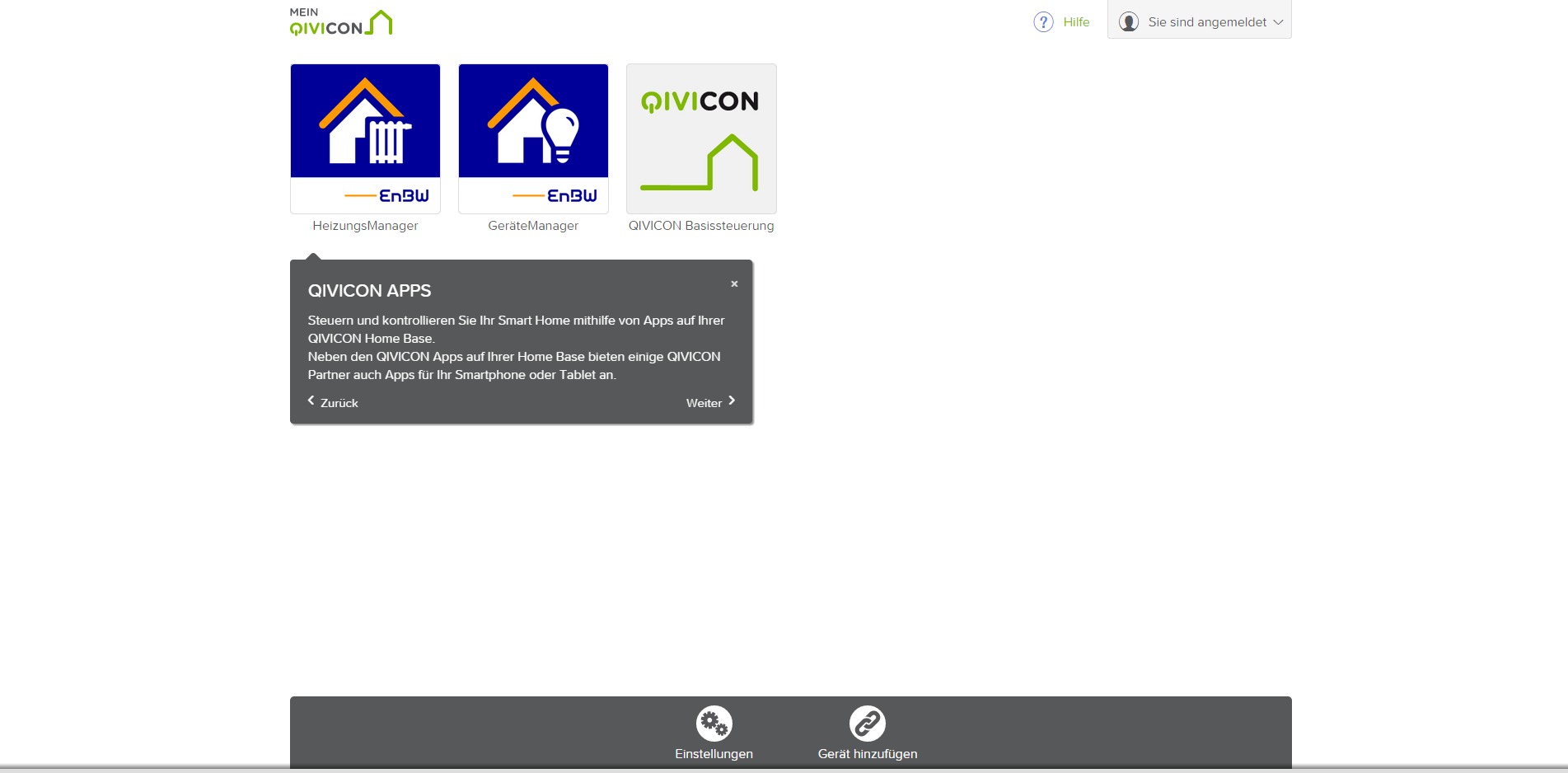

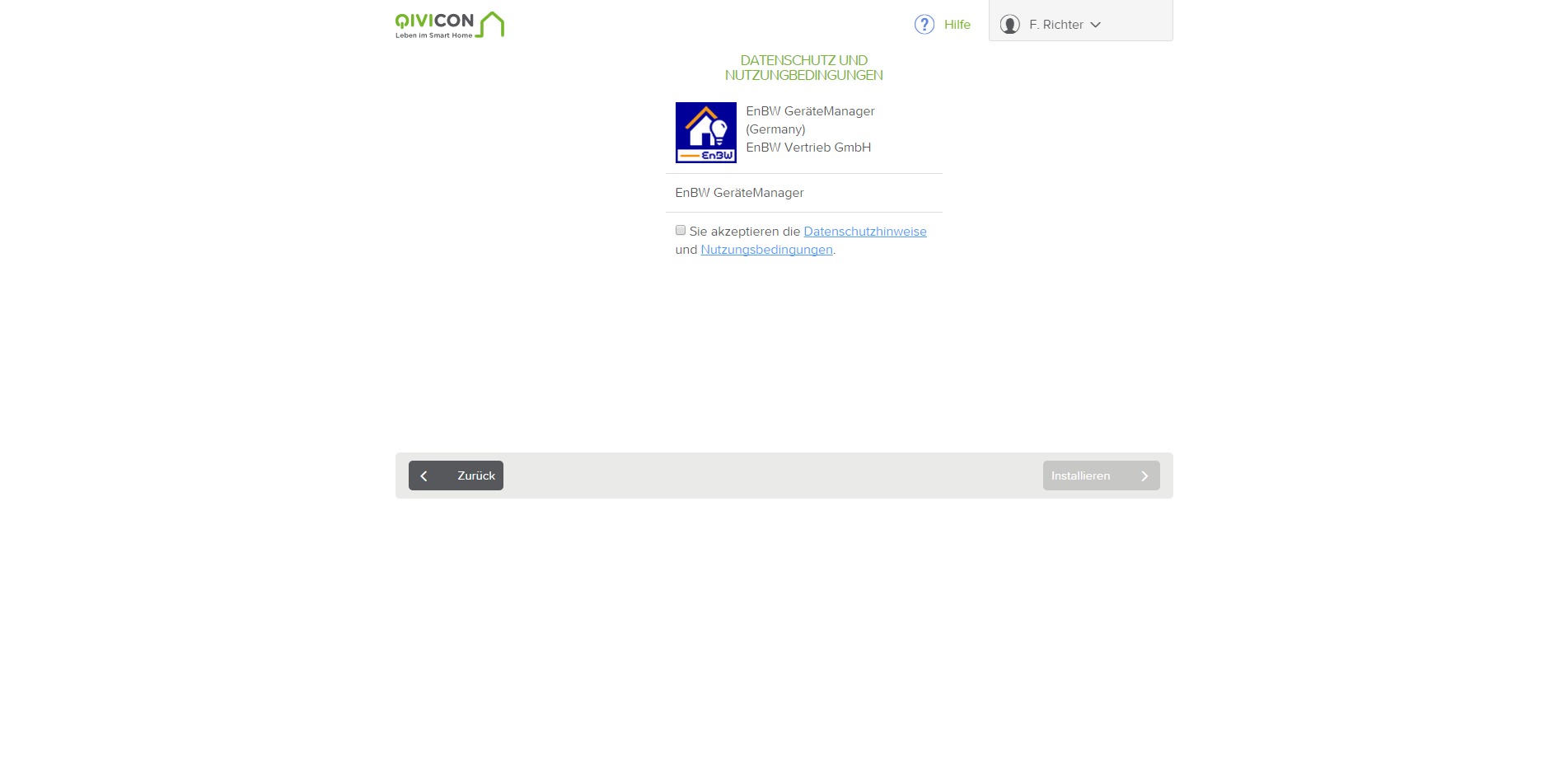

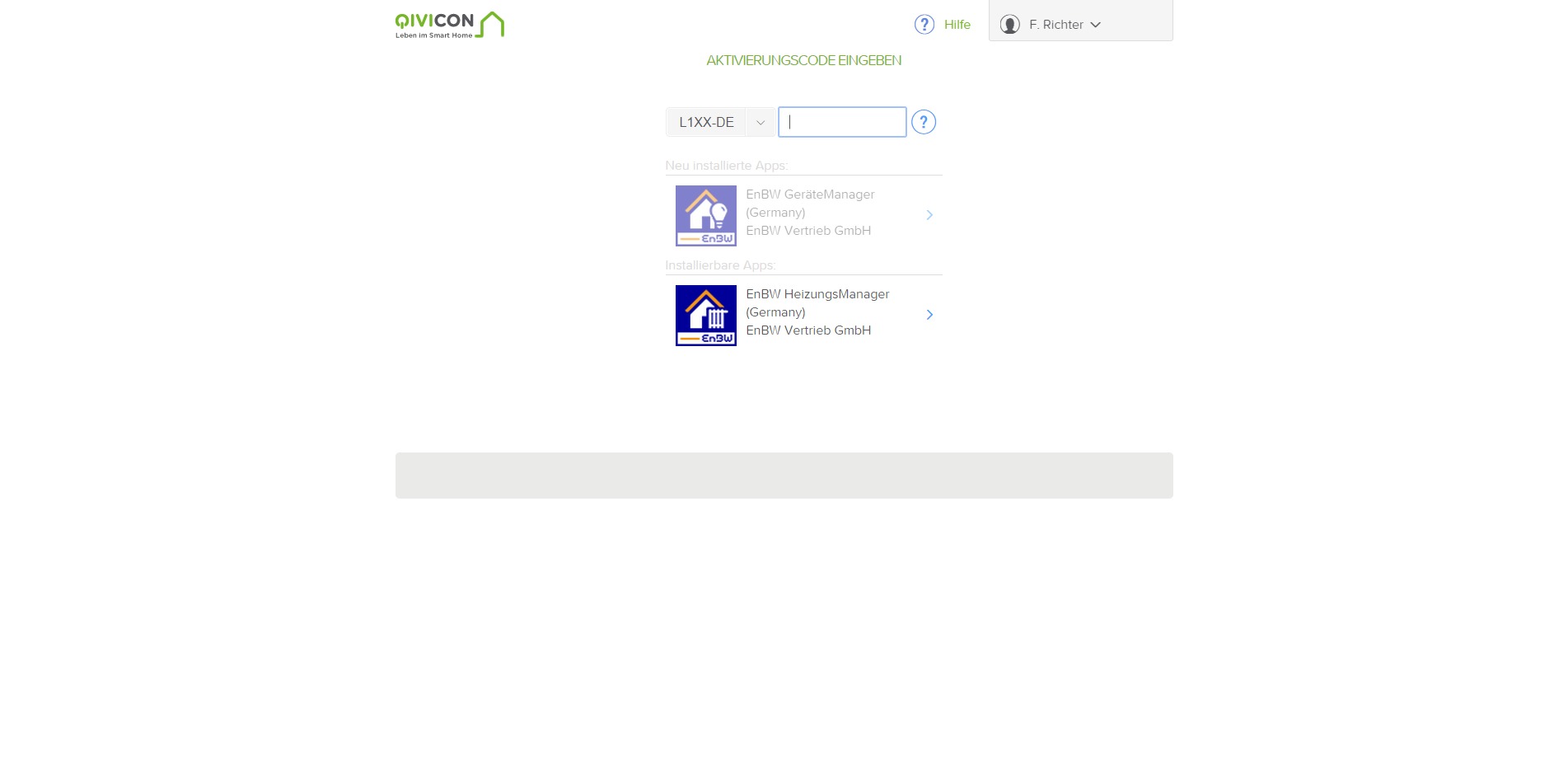

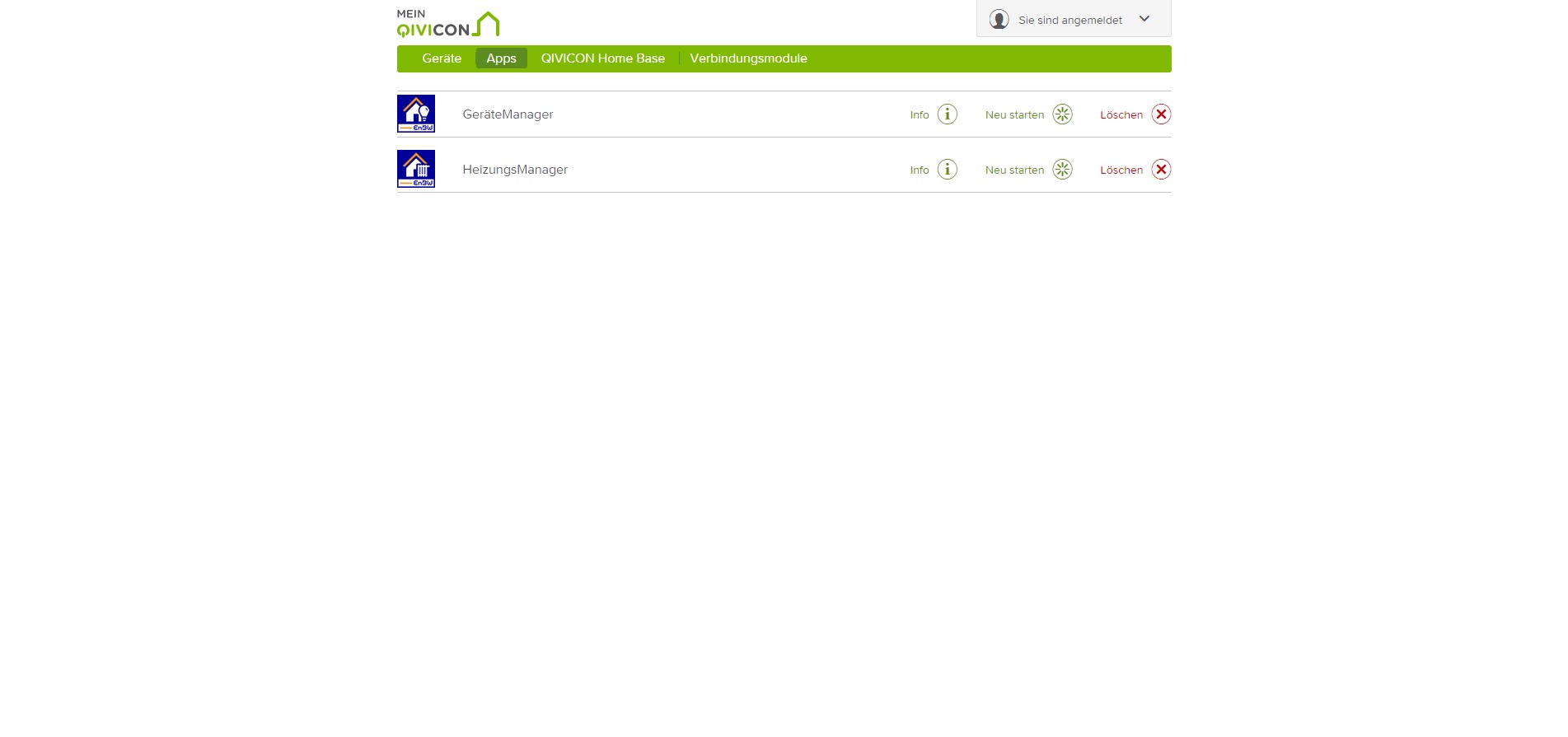

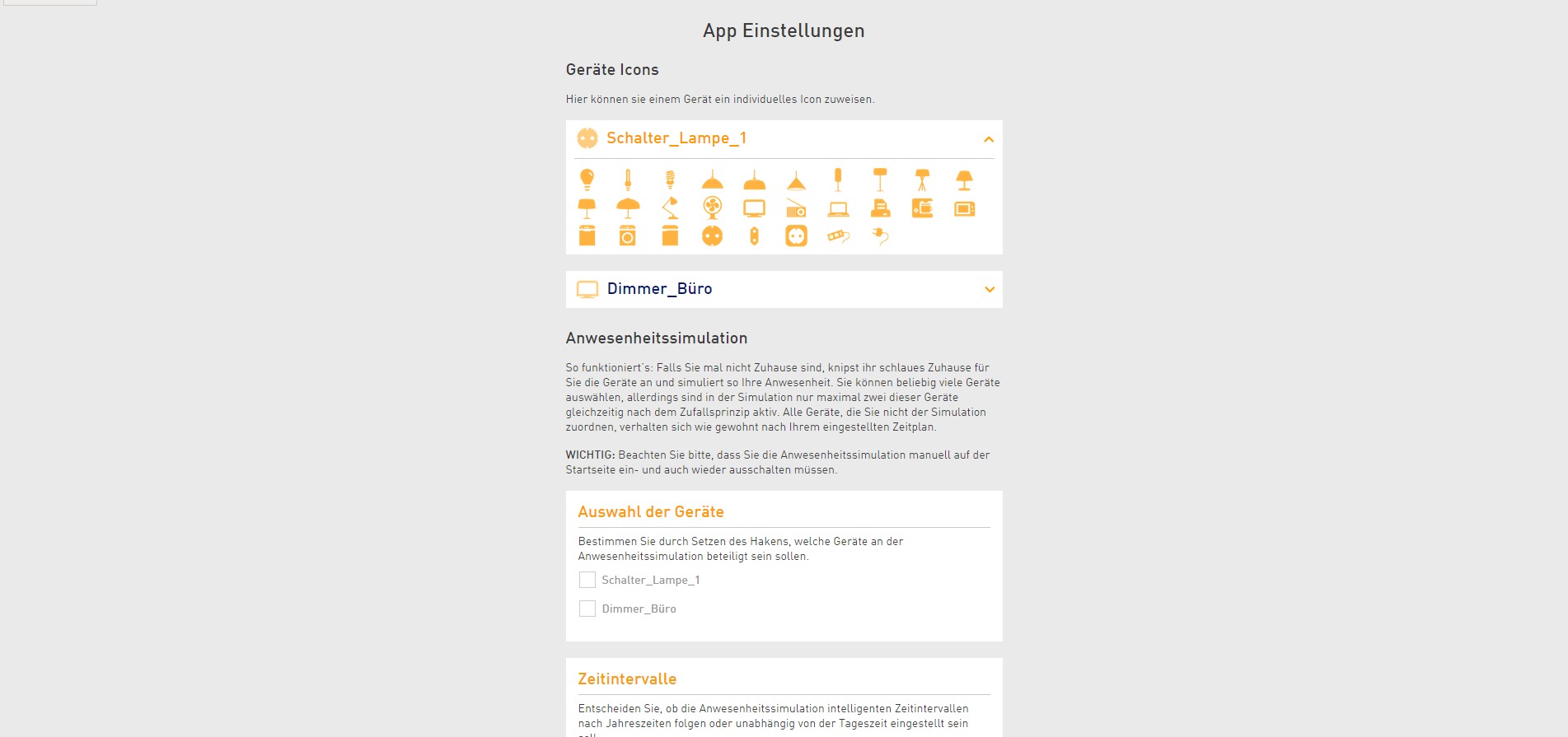

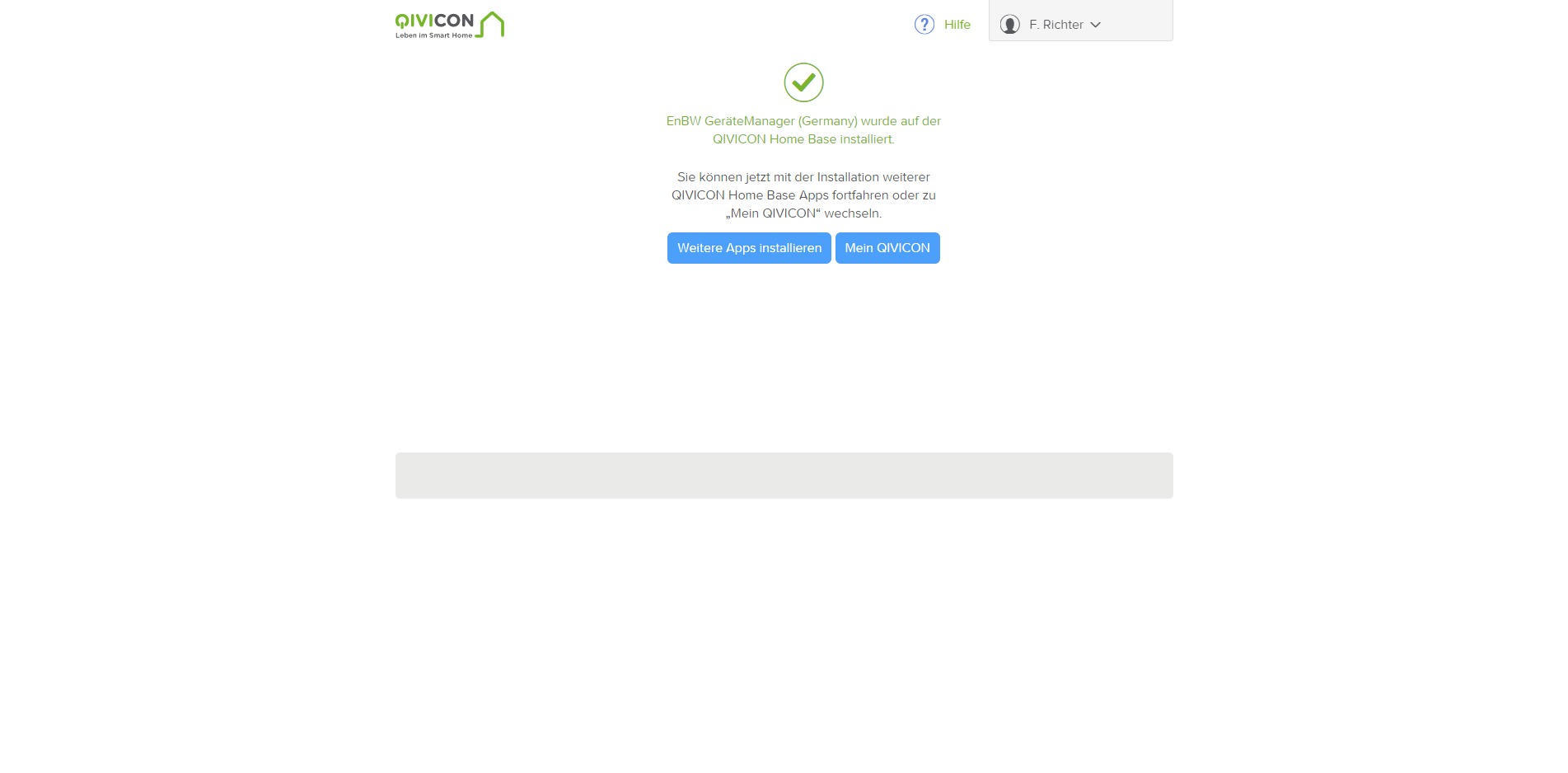

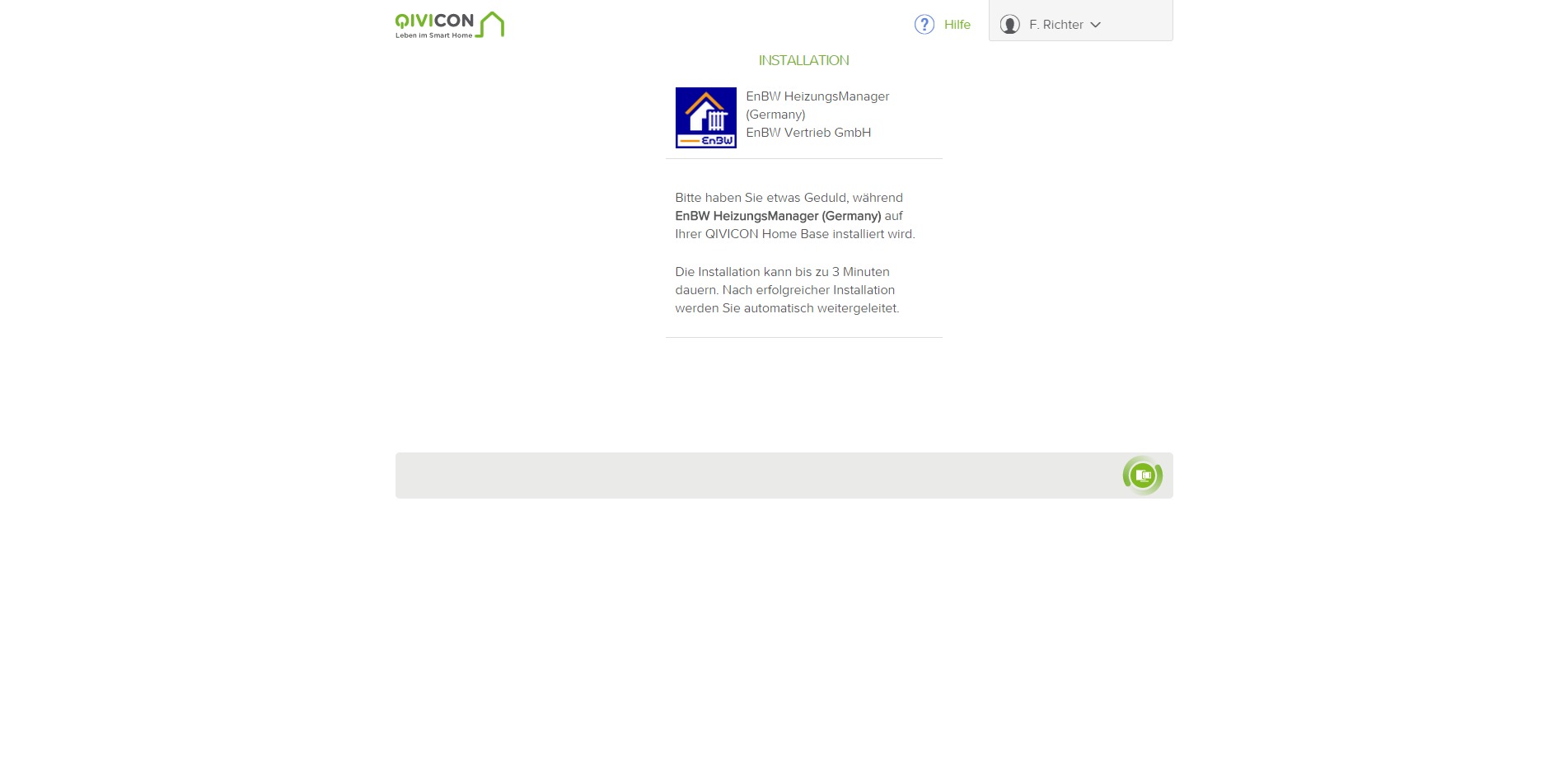

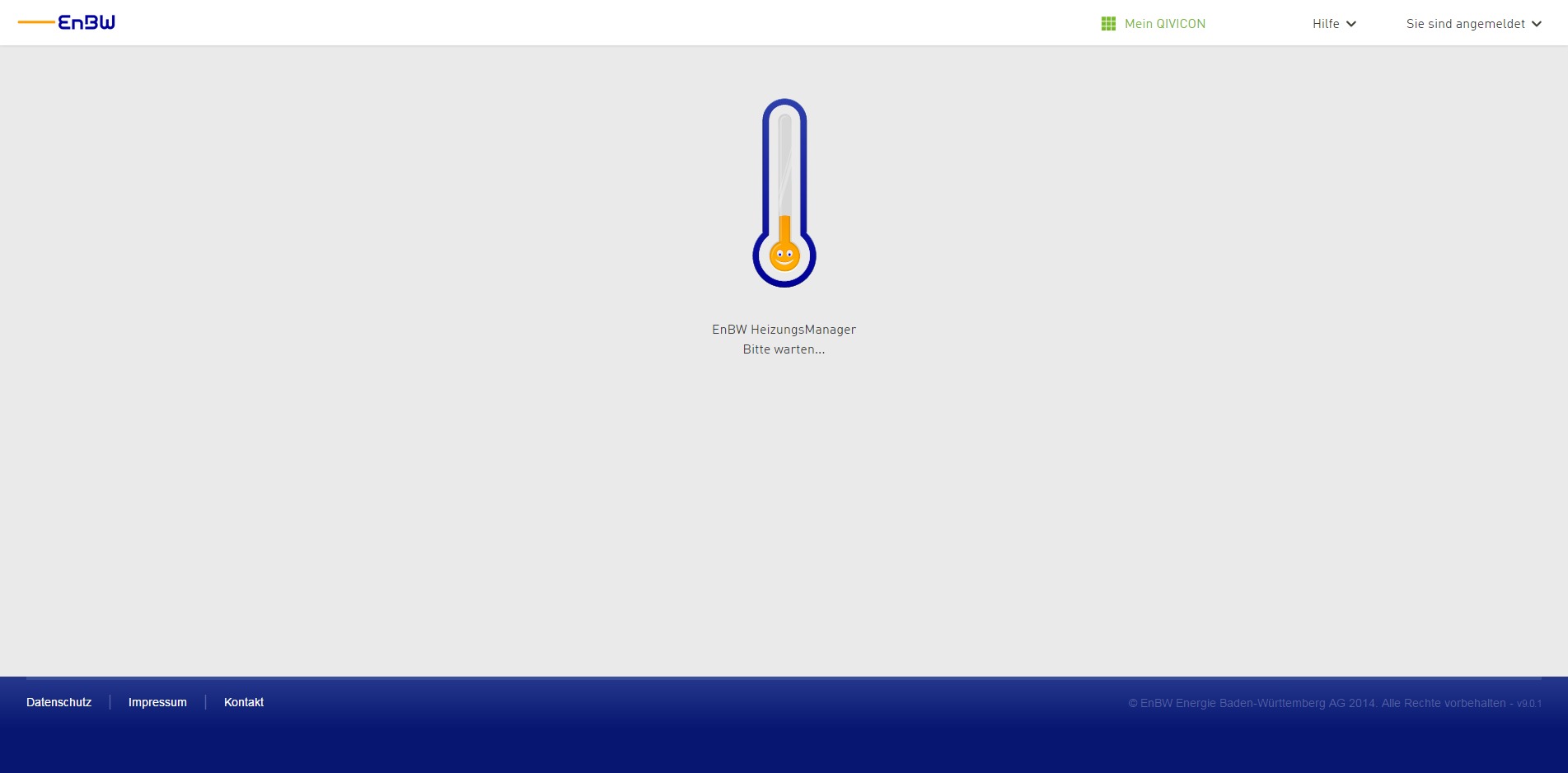

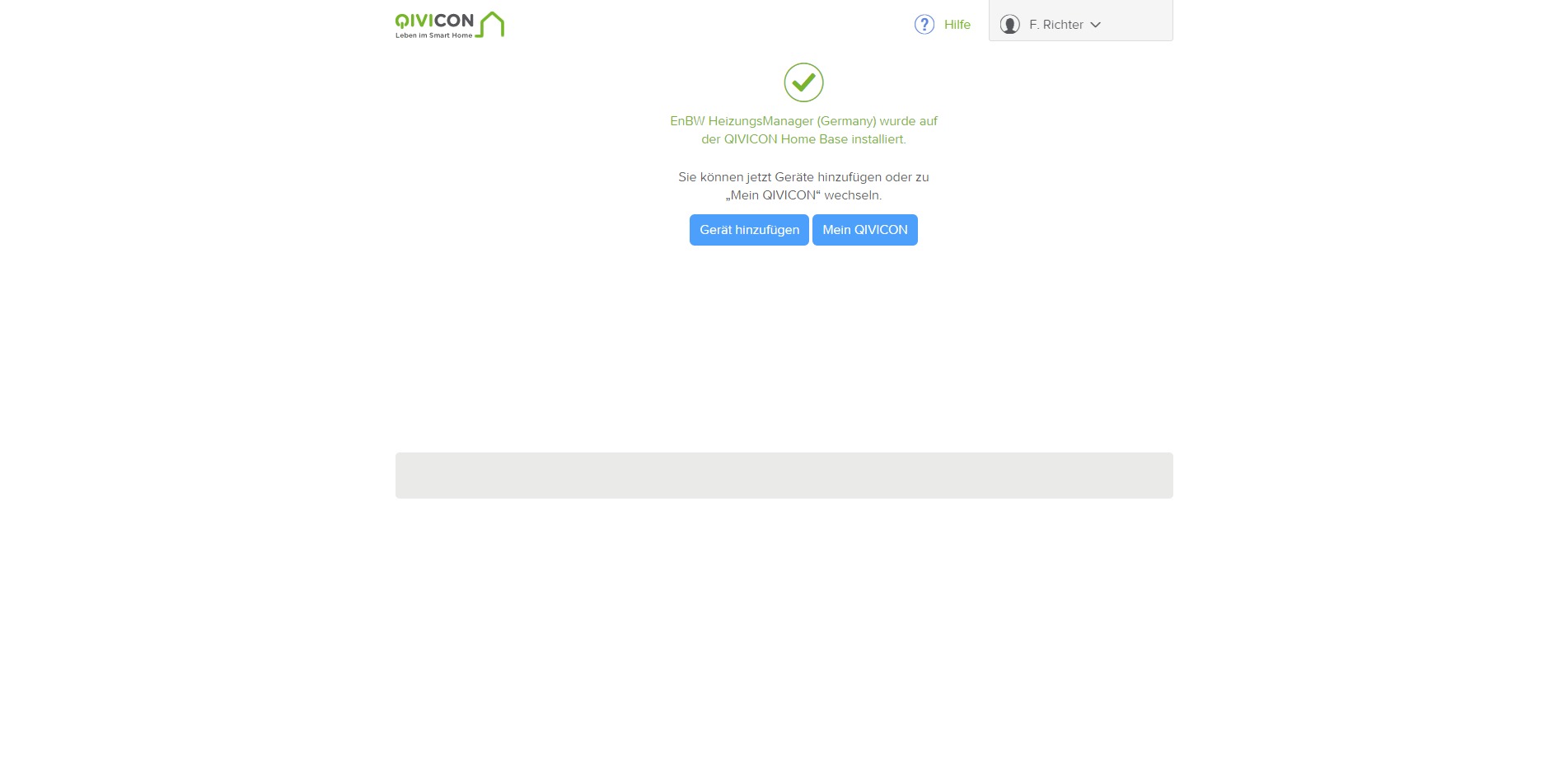

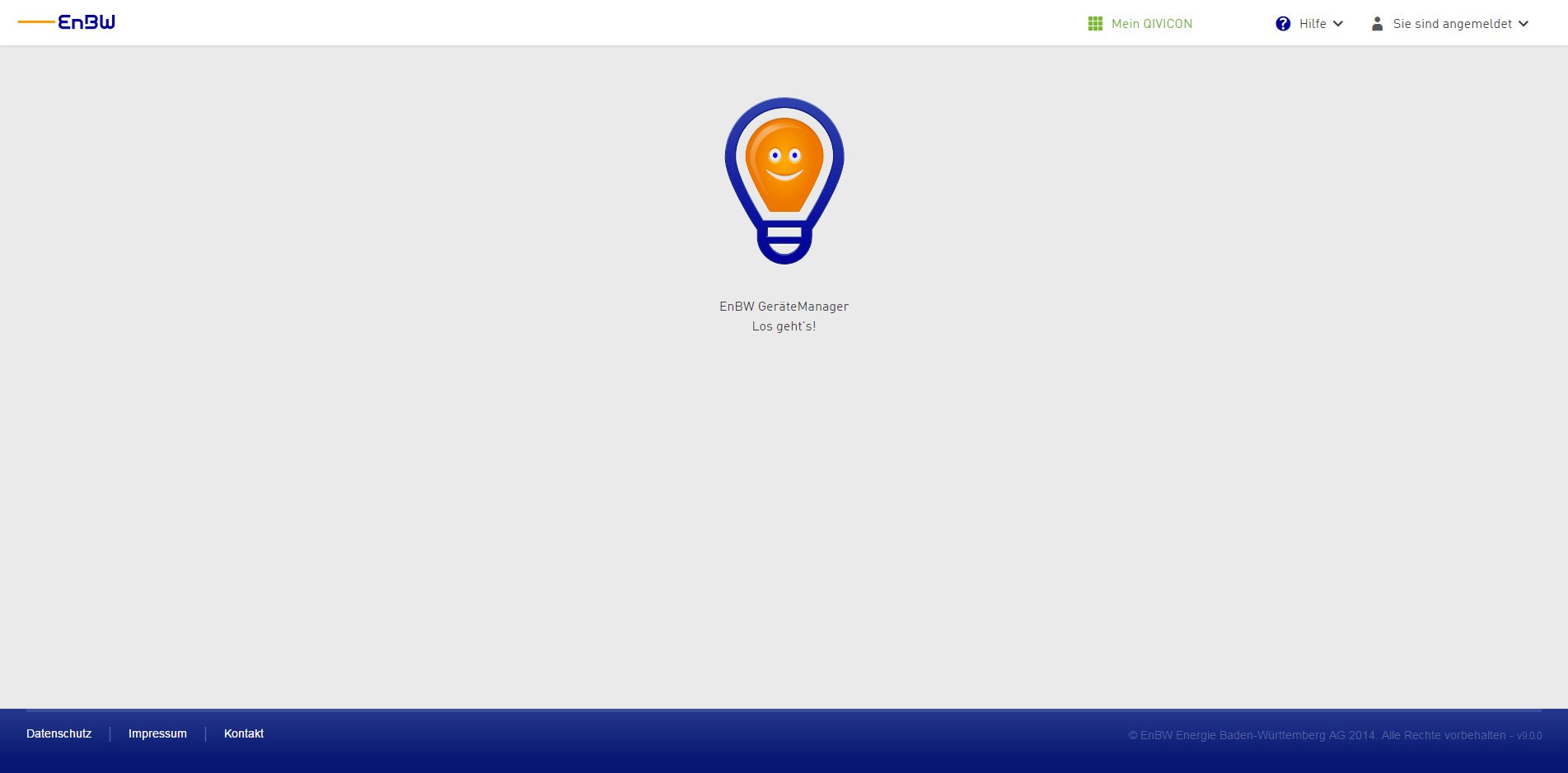

Sobald die Basiseinrichtung abgeschlossen ist, können die EnBW-Apps installiert werden. Auch dies geschieht über die QIVICON-Webseite.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdbee9cadf8a

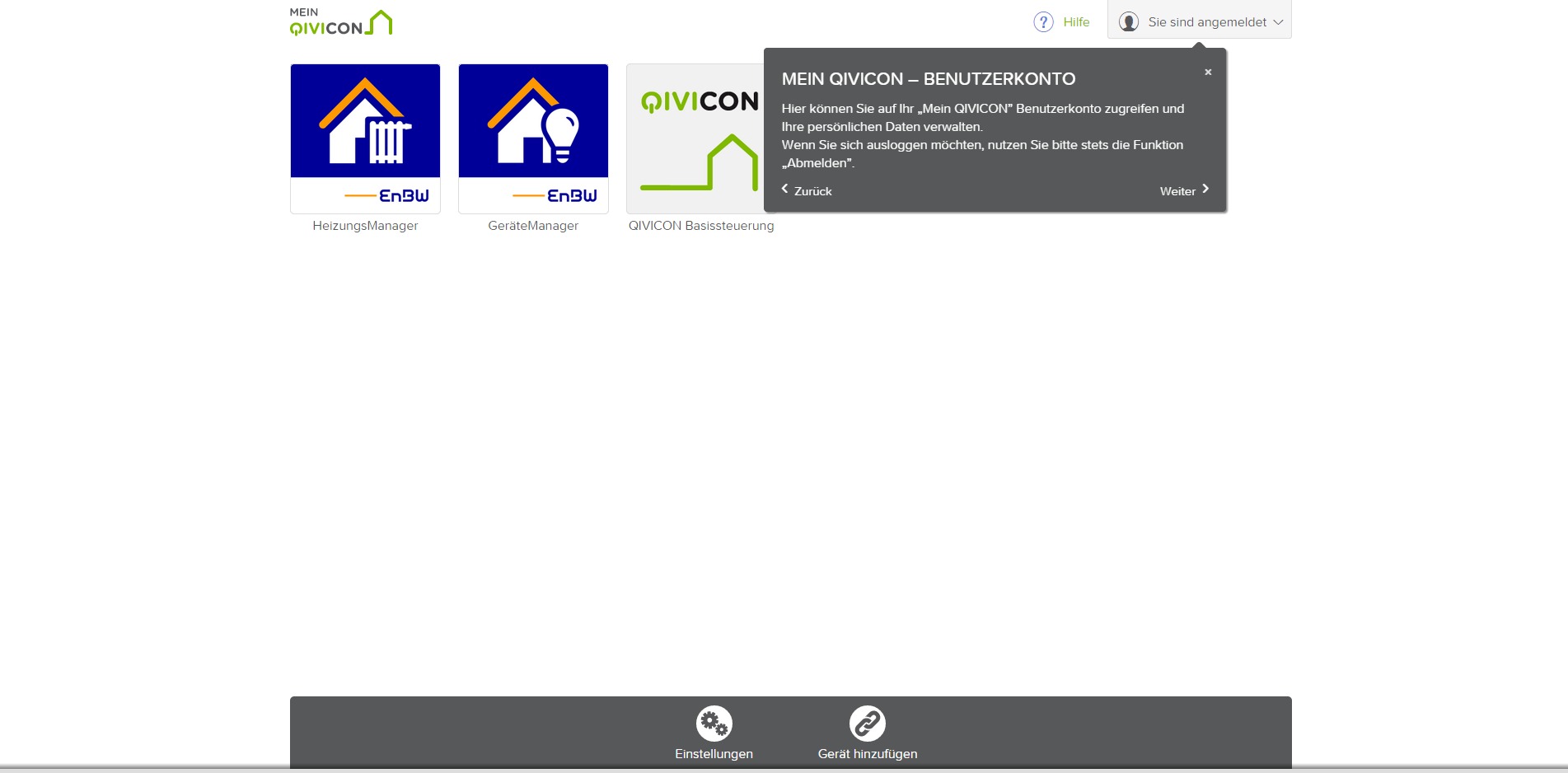

Erstanmeldung an der Home-Base

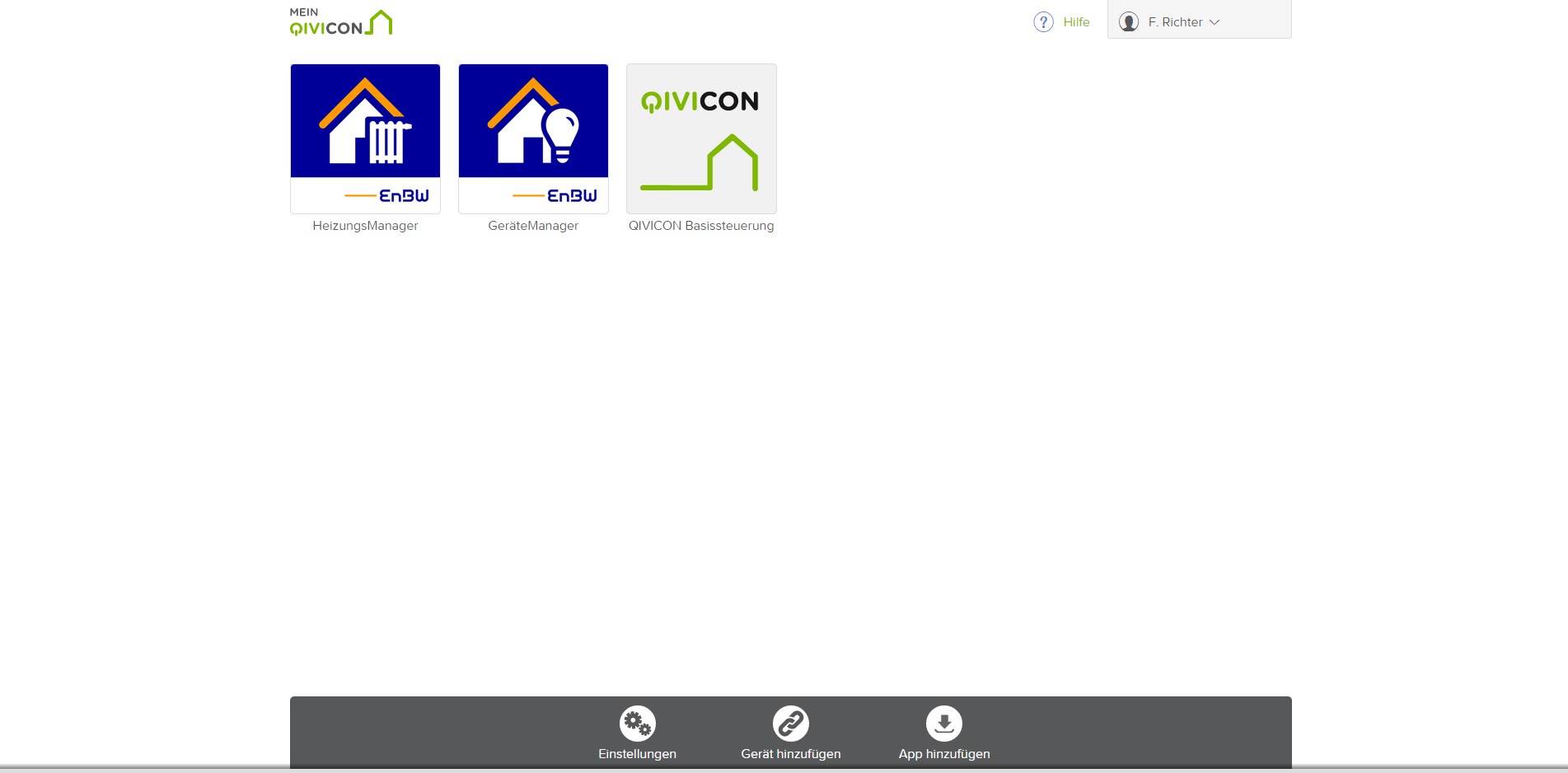

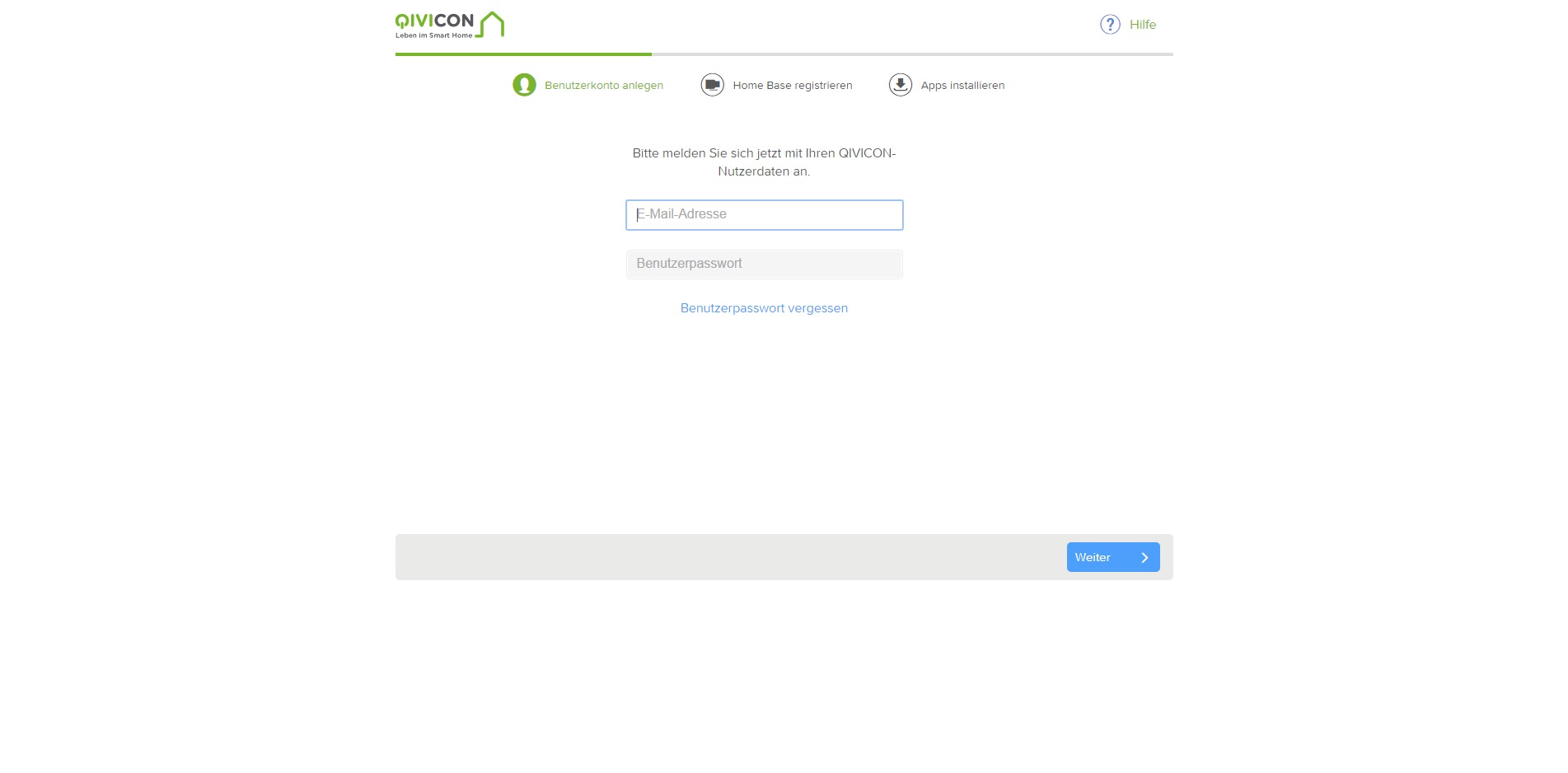

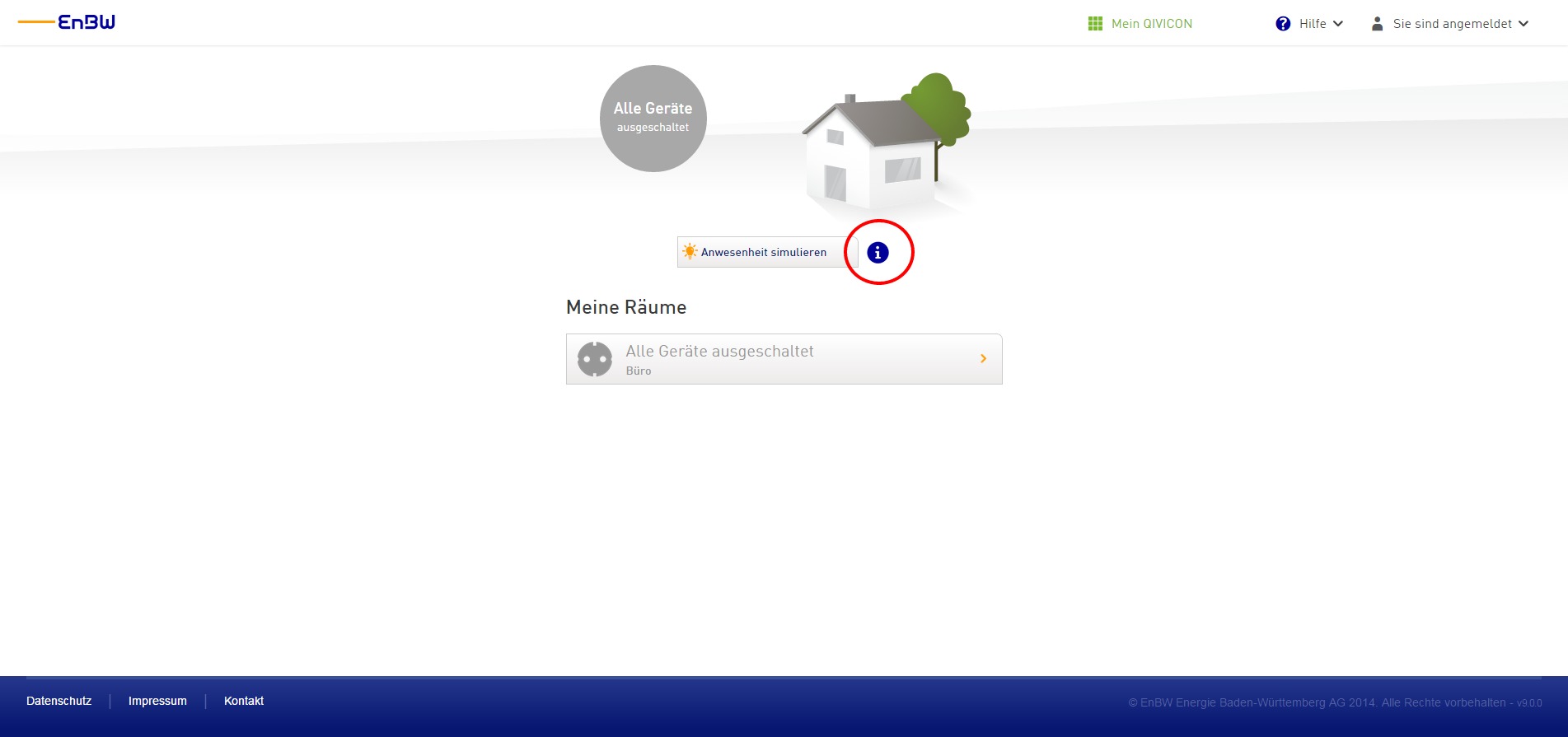

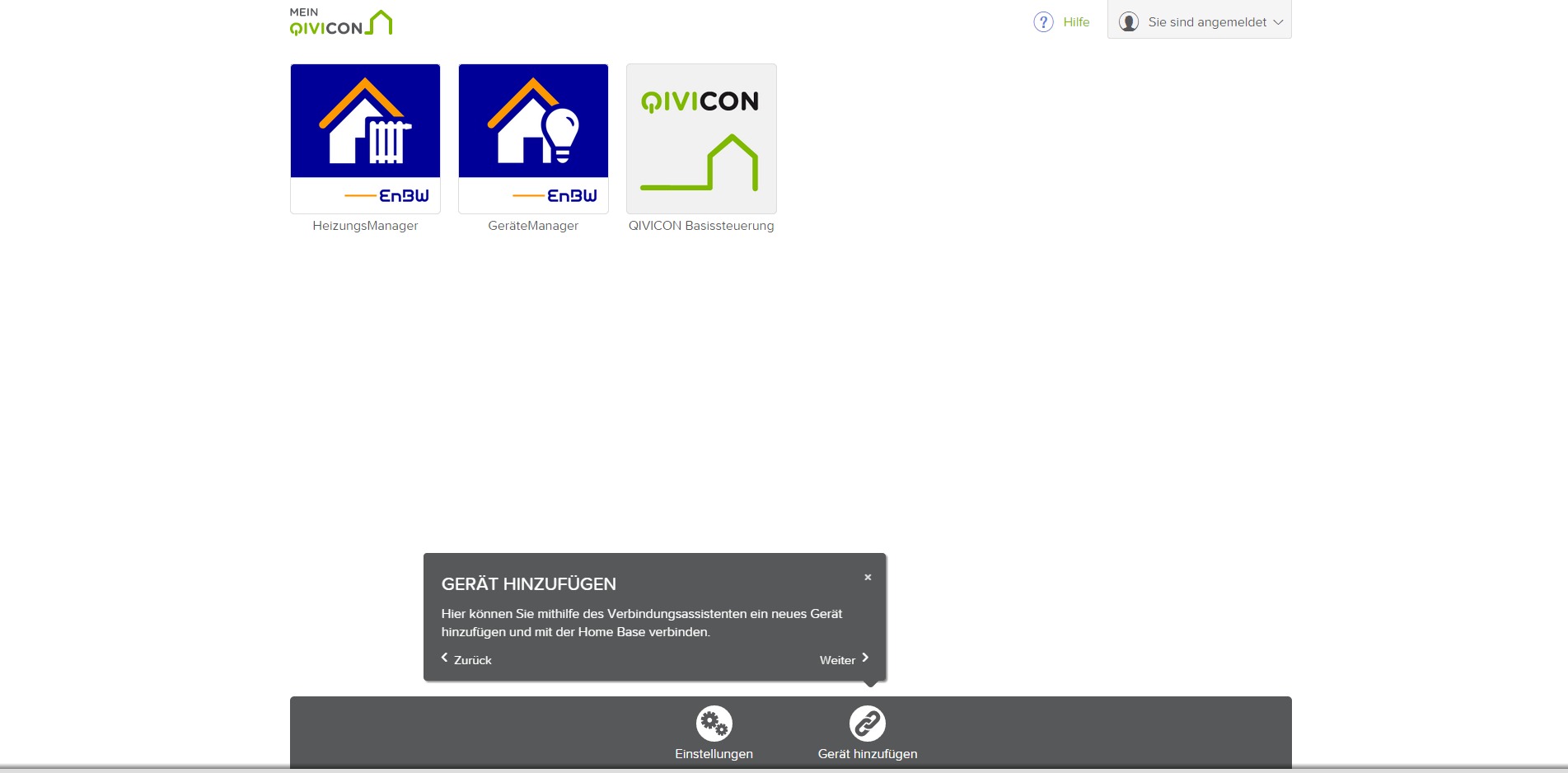

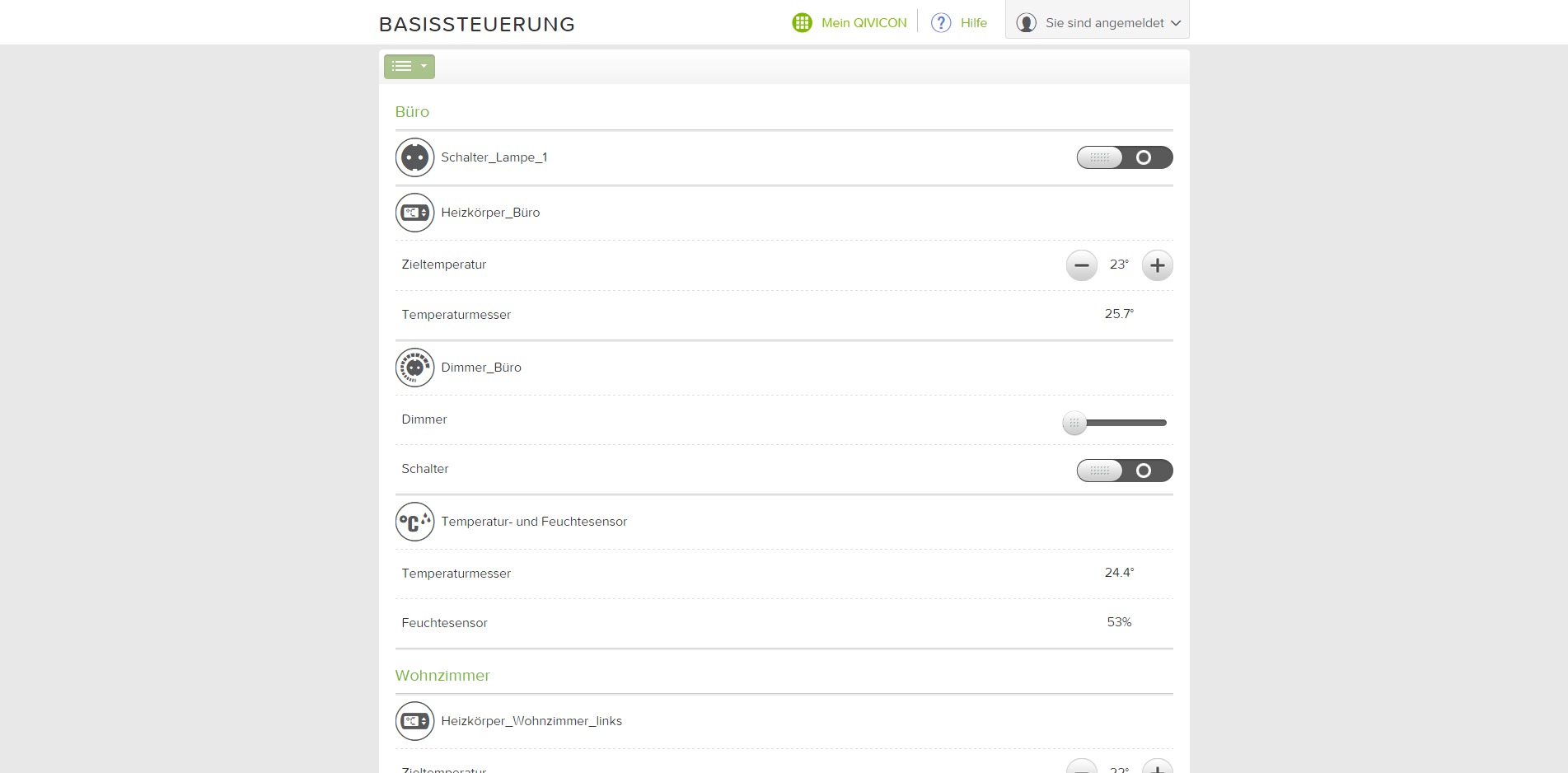

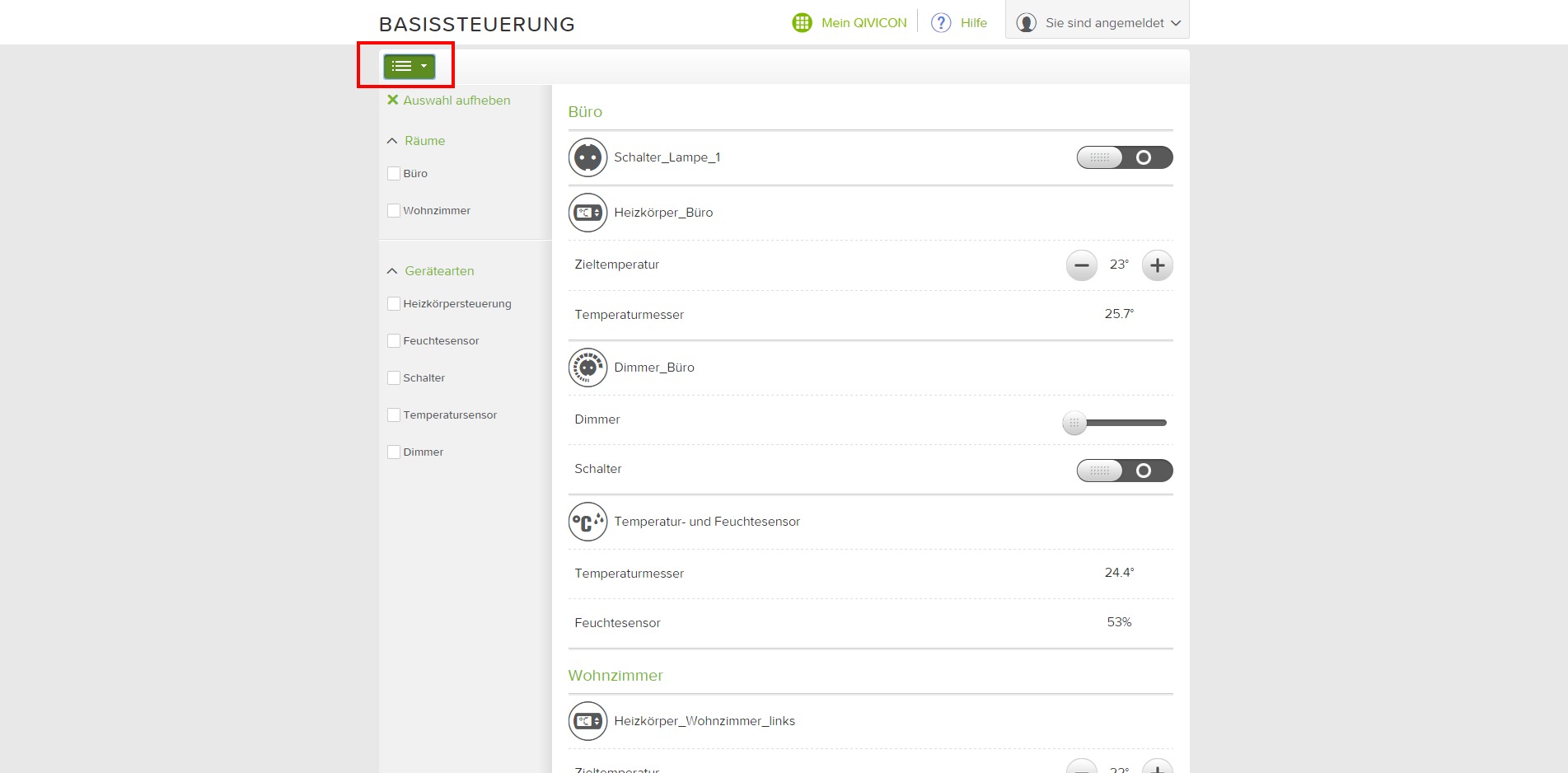

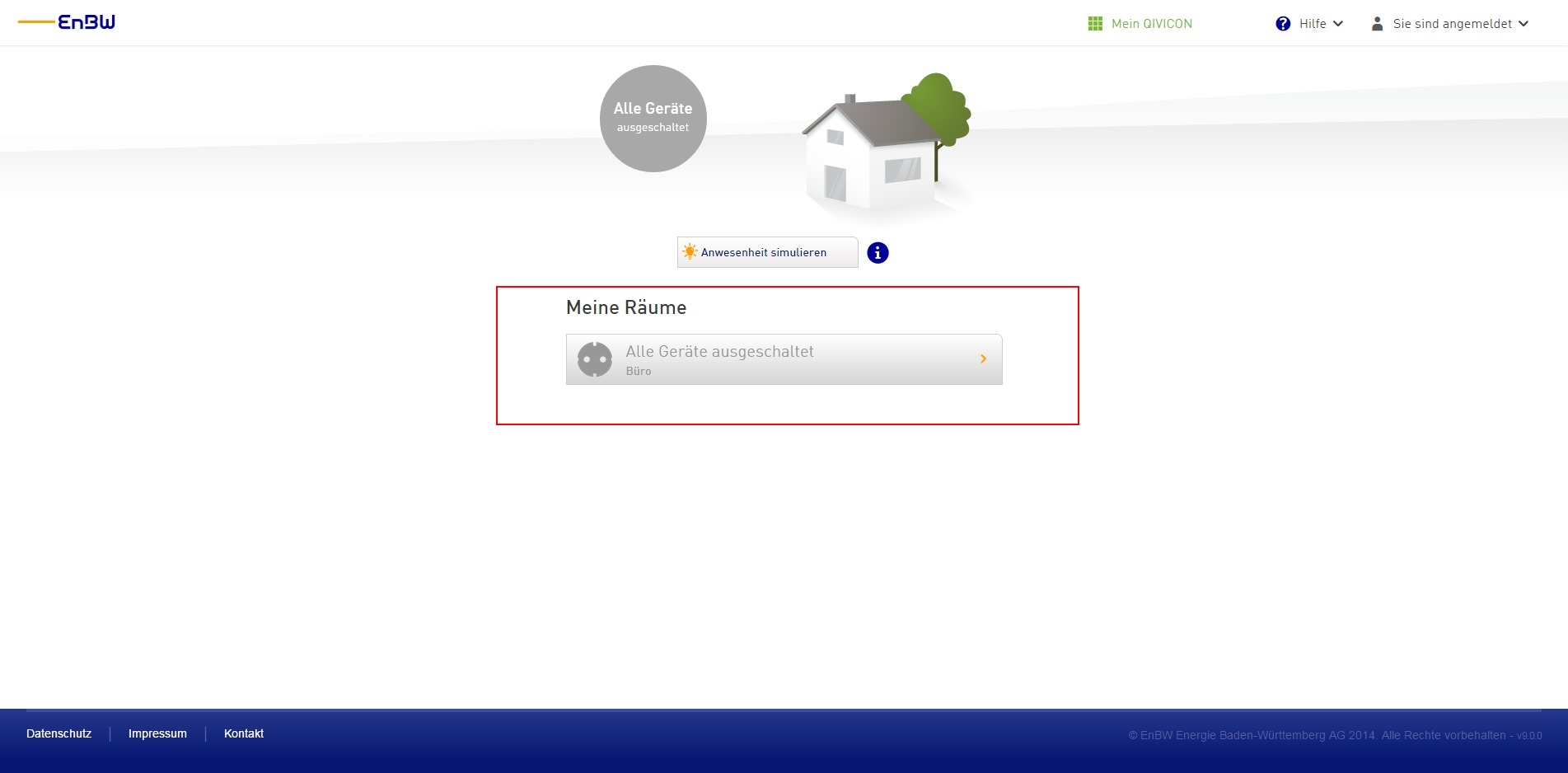

Sind die Apps installiert, ist die Basis einsatzbereit. Im Gegensatz zur HomeMatic-Basis wird die QIVICON-Zentrale über das Internet administriert. Hierfür wird die QIVICON-Webseite besucht und oben rechts auf Login geklickt. Dies funktioniert sowohl über den PC, das Tablet oder auch über das Smartphone. Nach der Erstanmeldung wird man sofort von einem interaktiven „Trainer“ begrüßt, der die Oberfläche Schritt für Schritt erklärt.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId19314aa881

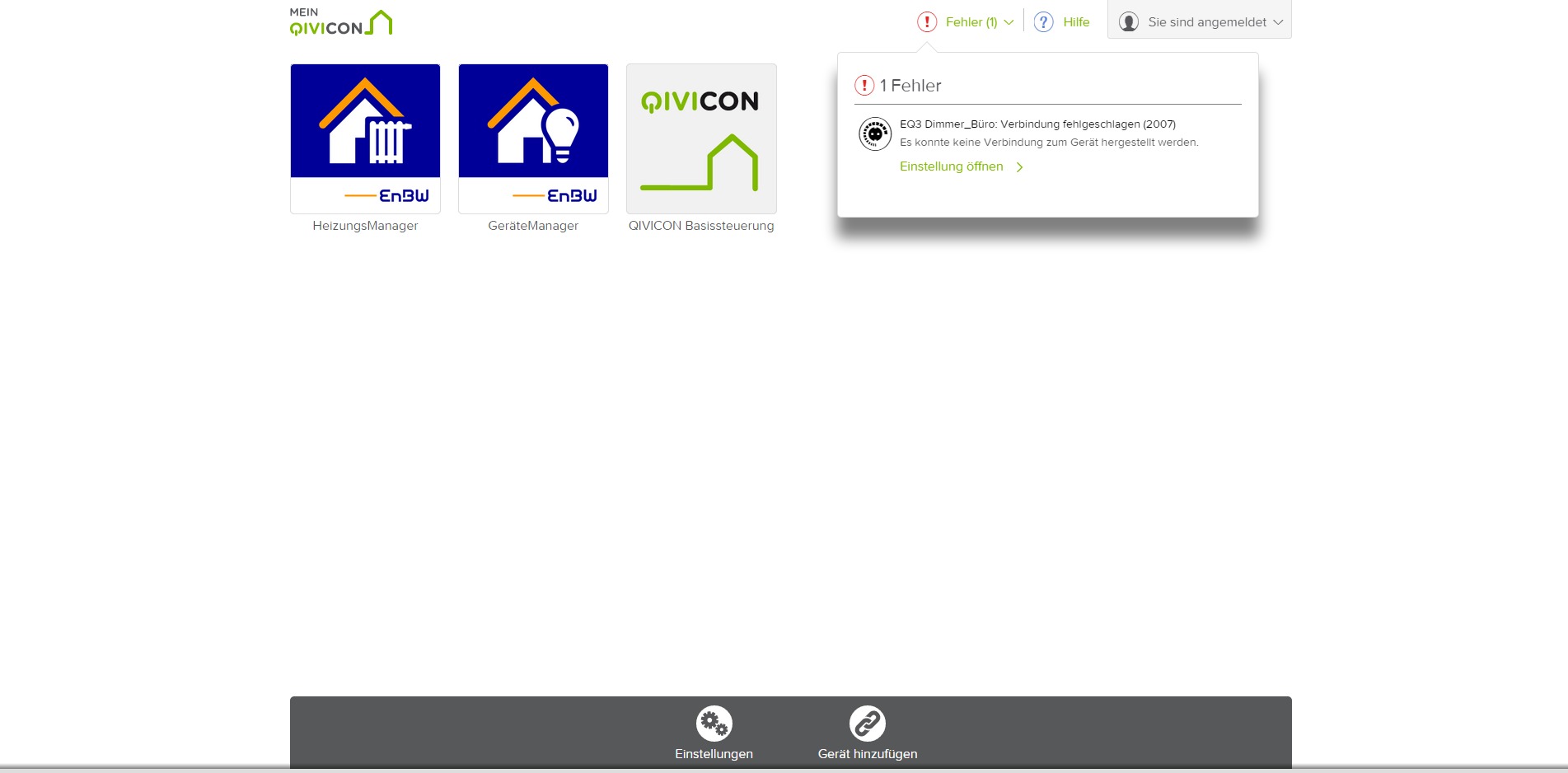

Der QIVICON-Offline-Notfall-Modus

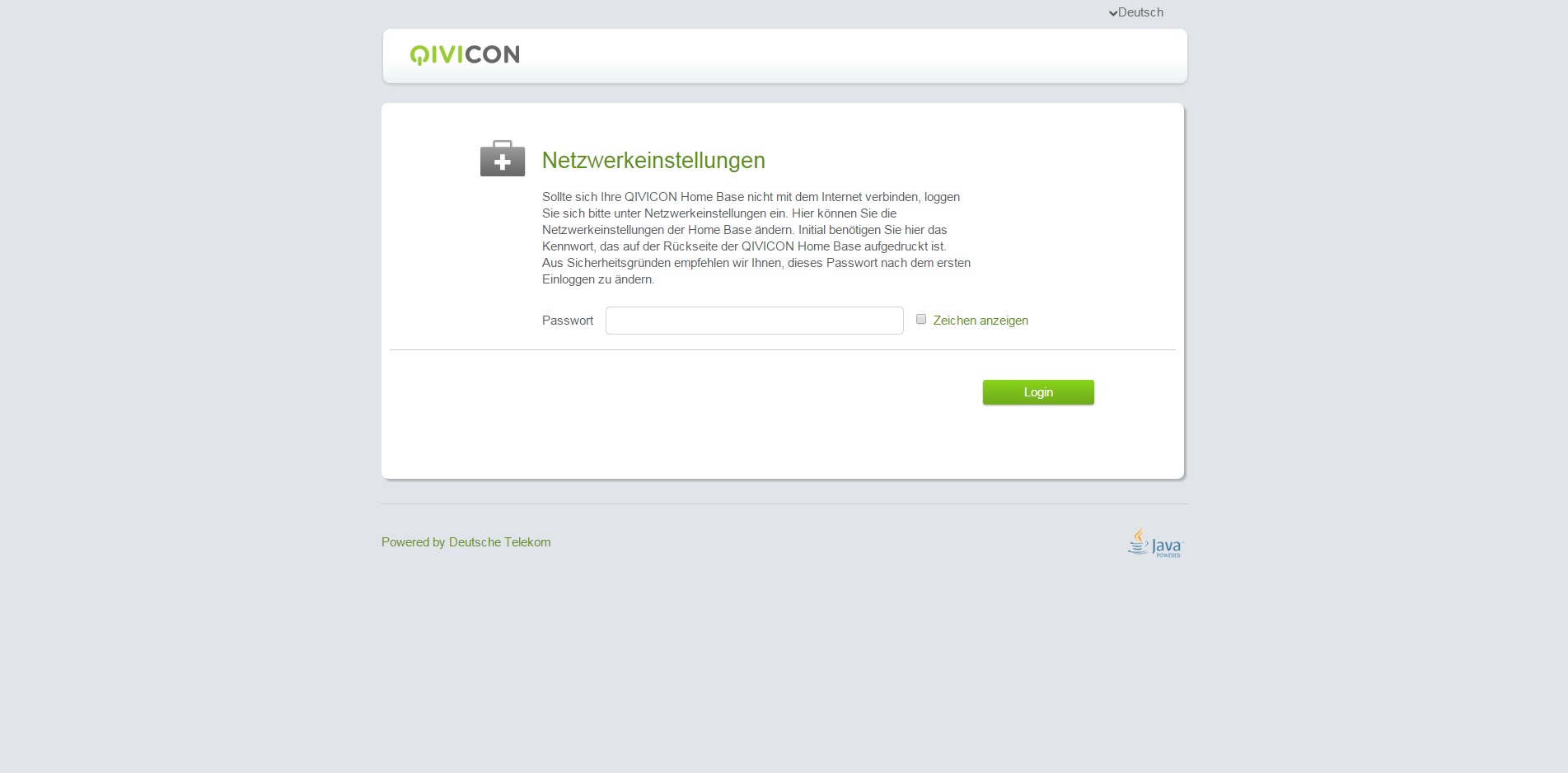

Einen reinen Offlinezugang sucht man bei der QIVICON-Homebase leider vergebens. Zwar gibt es die Möglichkeit, direkt über die LAN-Verbindung auf die Basis zuzugreifen, eine Verbindung zum Internet ist aber dennoch Pflicht, da ansonsten keine Anmeldung möglich ist. Stattdessen gibt uns die Box an dieser Stelle die Möglichkeit, mithilfe des auf der Basis aufgedruckten Kennworts, auf eine Art Notmodus zuzugreifen. In diesem können Netzwerkeinstellungen angepasst, Sicherungen erstellt oder eingespielt und die Basis auf die Werkseinstellungen zurückgesetzt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId7b980eba89

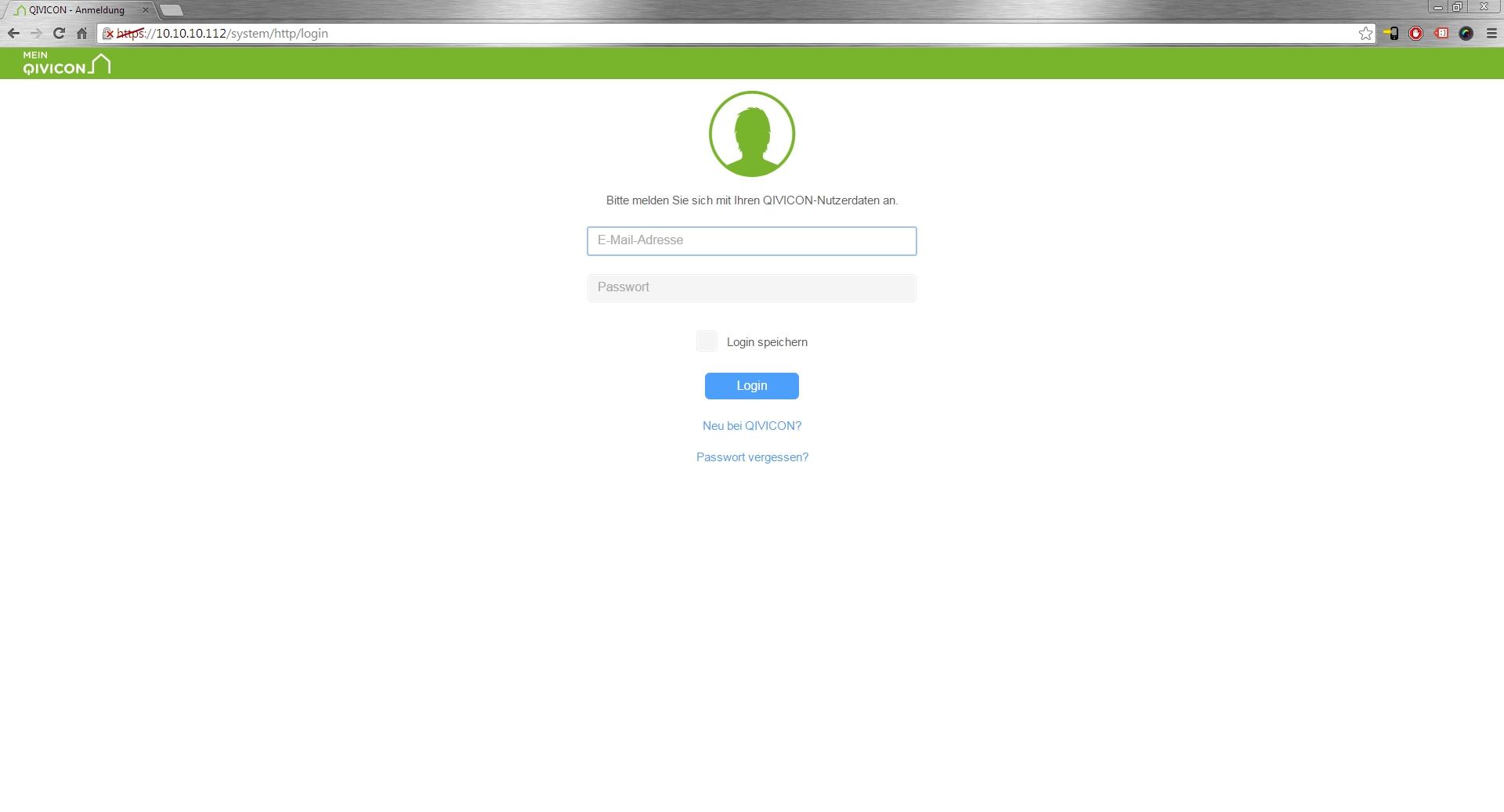

QIVICON per LAN nutzen

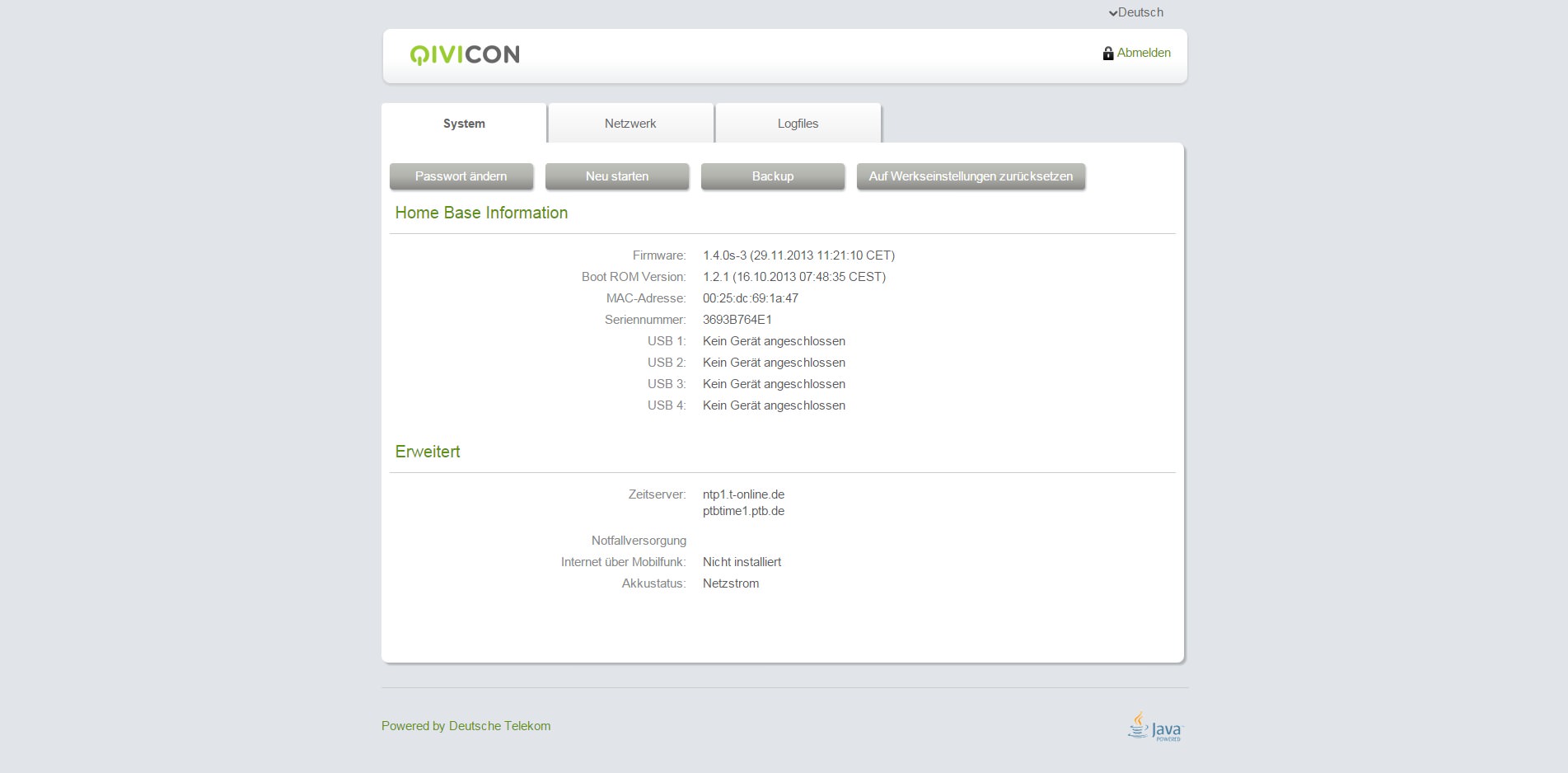

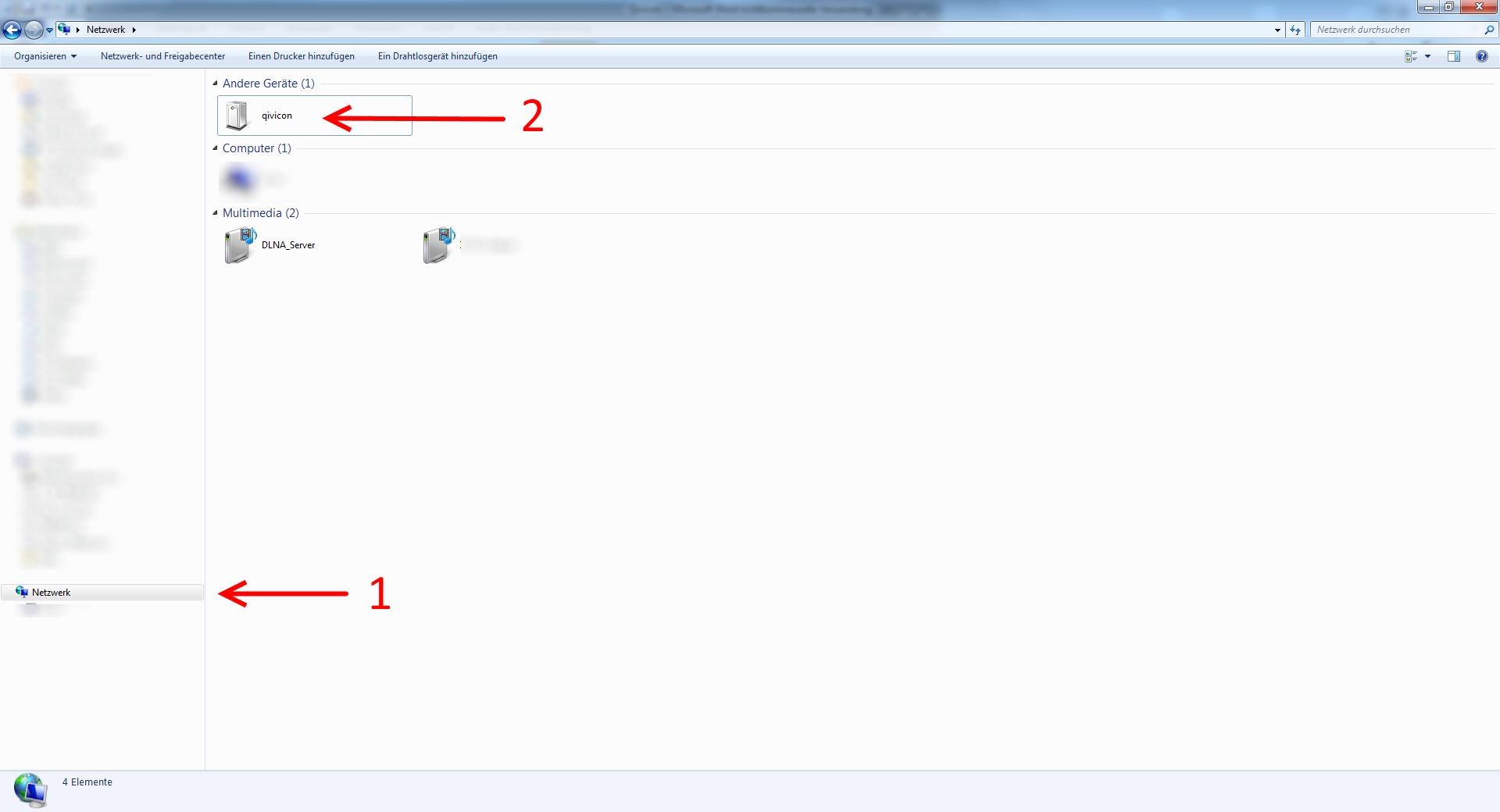

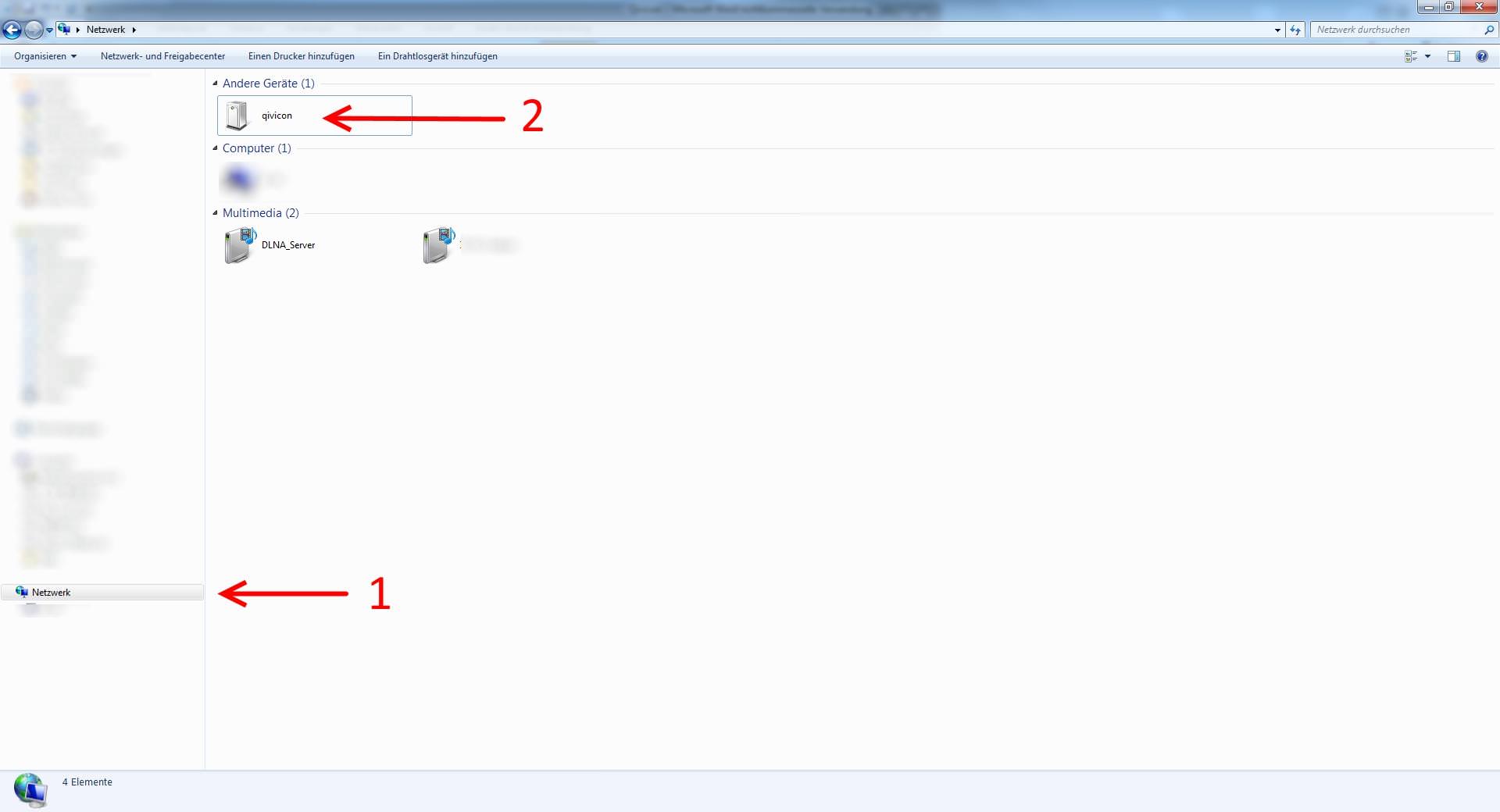

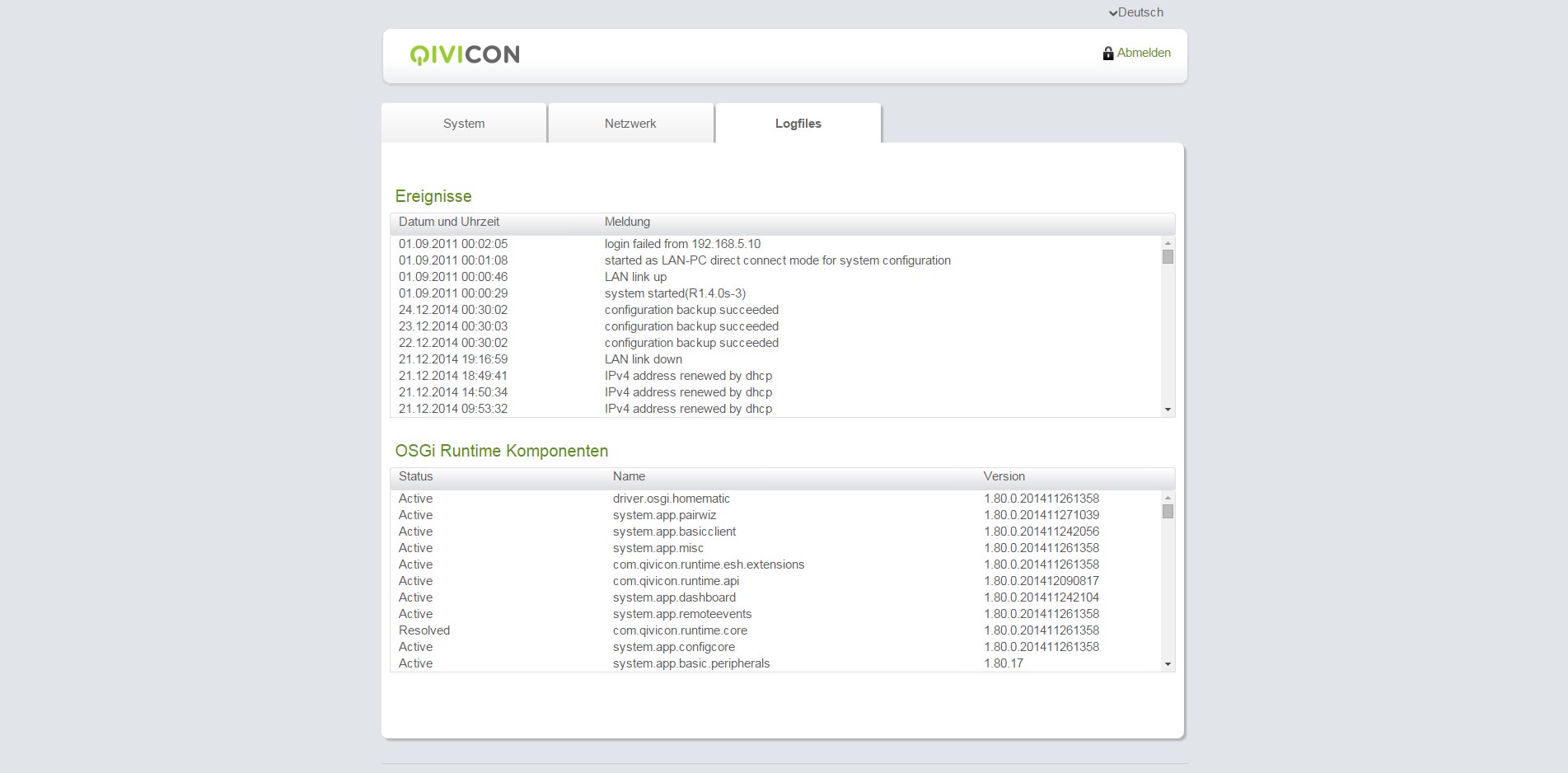

Wie bereits erwähnt, benötigt die QIVICON-Zentrale eine dauerhafte Verbindung zum Internet, damit eine Anmeldung möglich ist. Dies bedeutet jedoch nicht, dass der Zugang immer über die QIVICON-Webseite erfolgen muss. Es reicht die Eingabe der Home-Base-IP-Adresse in der Browserzeile und schon können Sie sich anmelden. Ist die Adresse nicht bekannt, hilft ein kleiner Abstecher in den Windows-Arbeitsplatz. Dort findet sich die HomeBase im Netzwerkbereich und kann per Klick direkt erreicht werden.

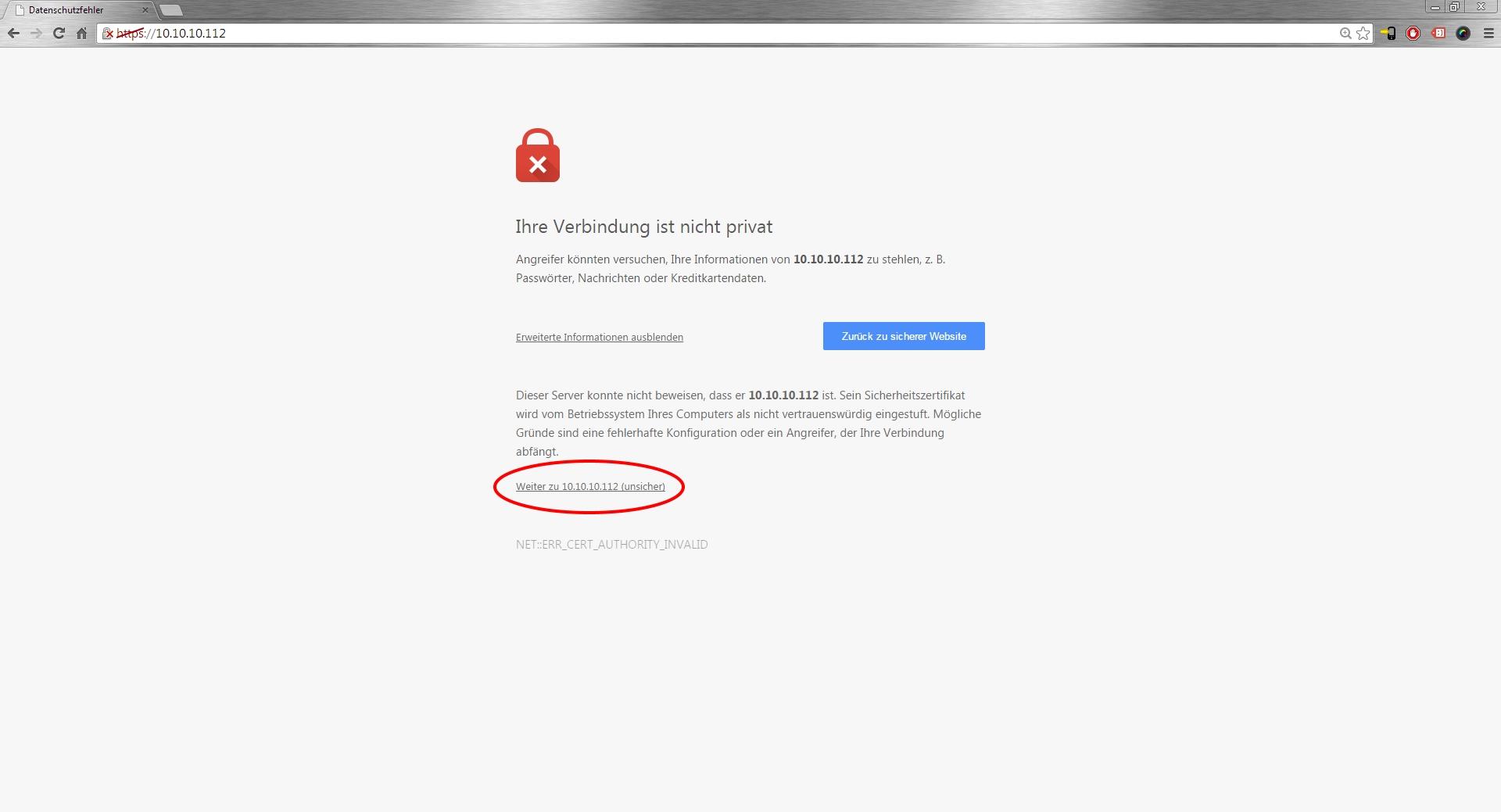

Bildtext: Da diese Intranetverbindung nicht verschlüsselt ist, weist der Browser vorher auf das bestehende Risiko hin.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId9bf69d5643

QIVICON HomeBase Firmware Update

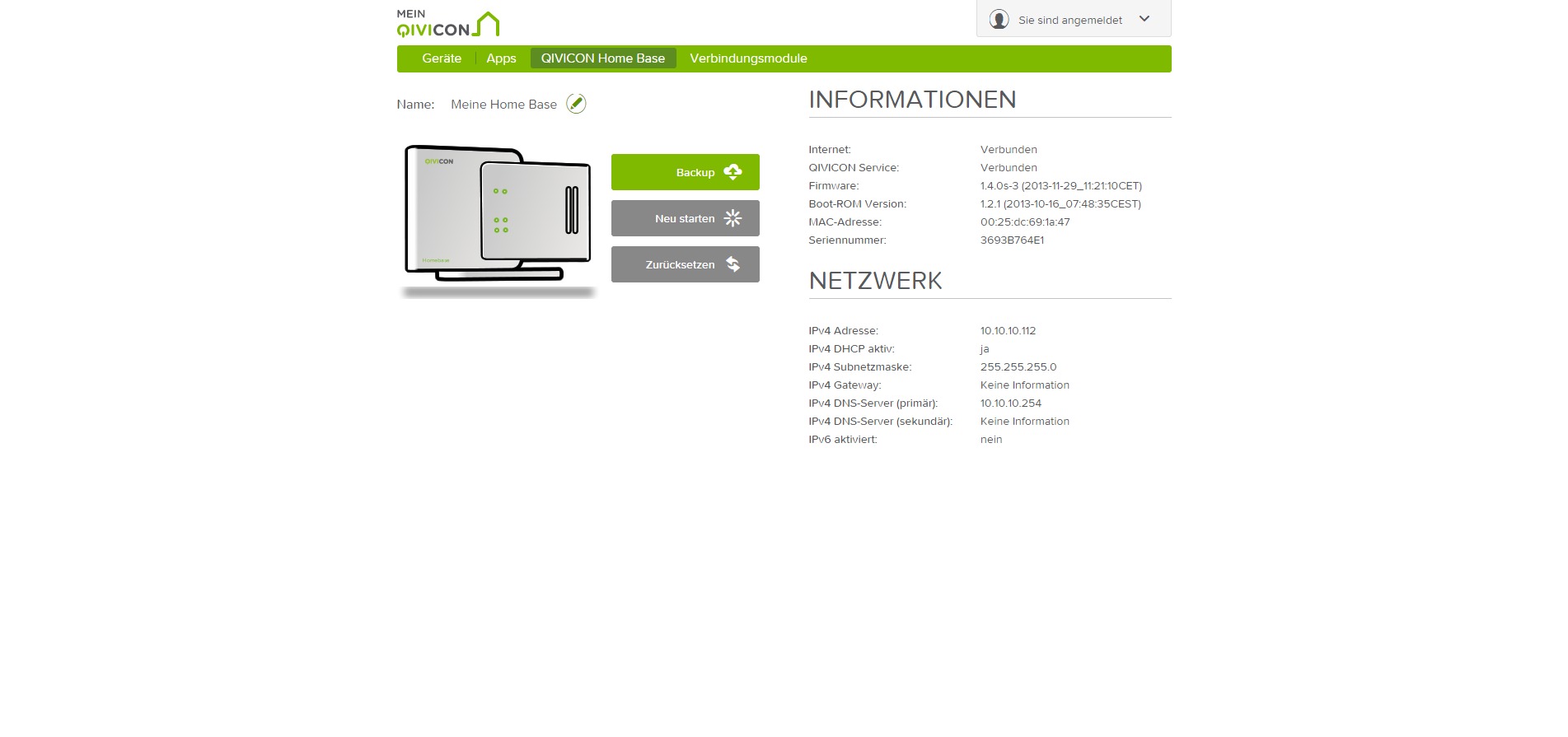

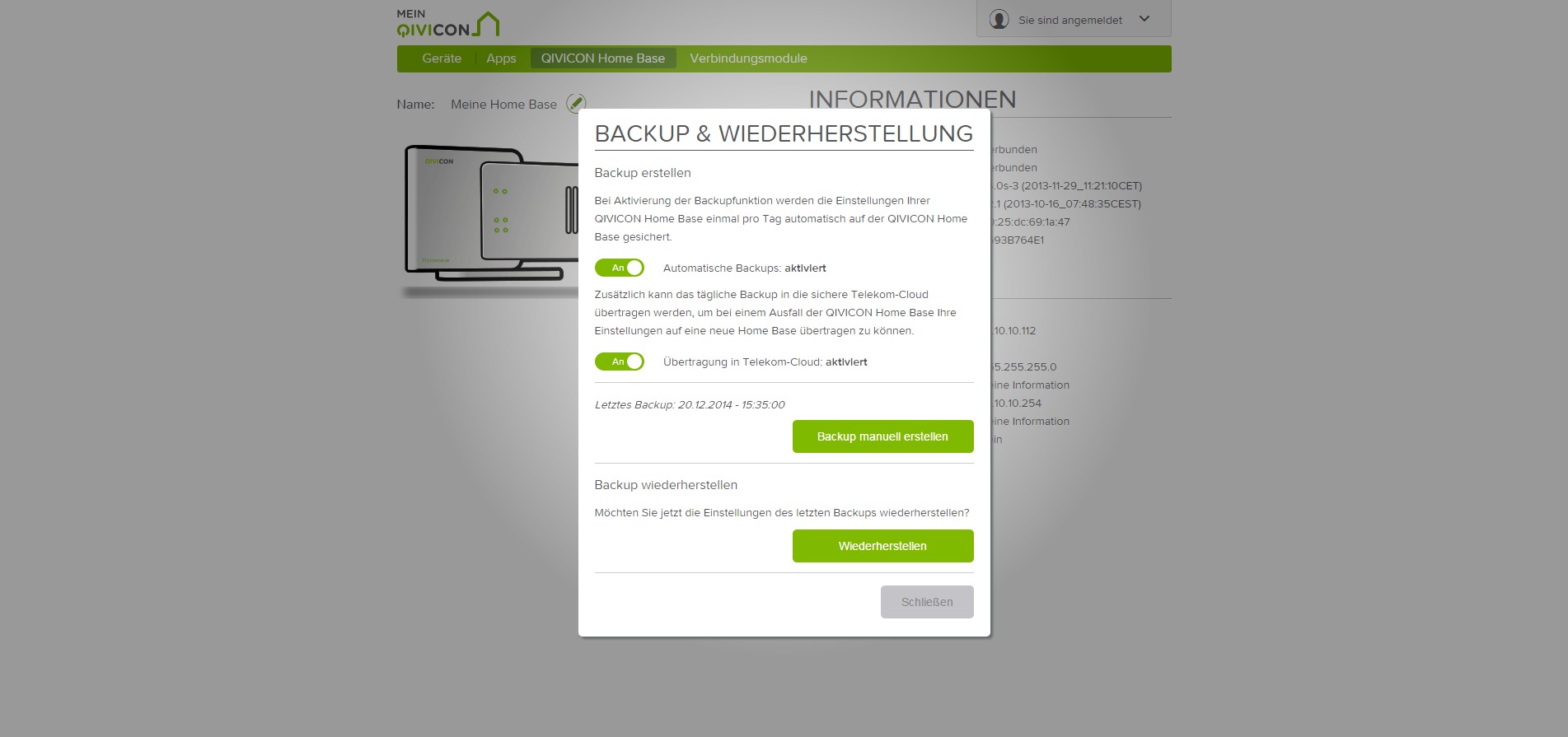

Softwareaktualisierungen besorgt sich die Home Base automatisch aus dem Internet. Man sollte also keinen Schreck bekommen, wenn beim Anmelden an die Basis mal eine Aktualisierungsmeldung auftaucht. Auf keinen Fall sollte dann das Update durch das Trennen der Stromversorgung unterbrochen werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId6e4081abcb

HomeMatic-Komponenten hinzufügen

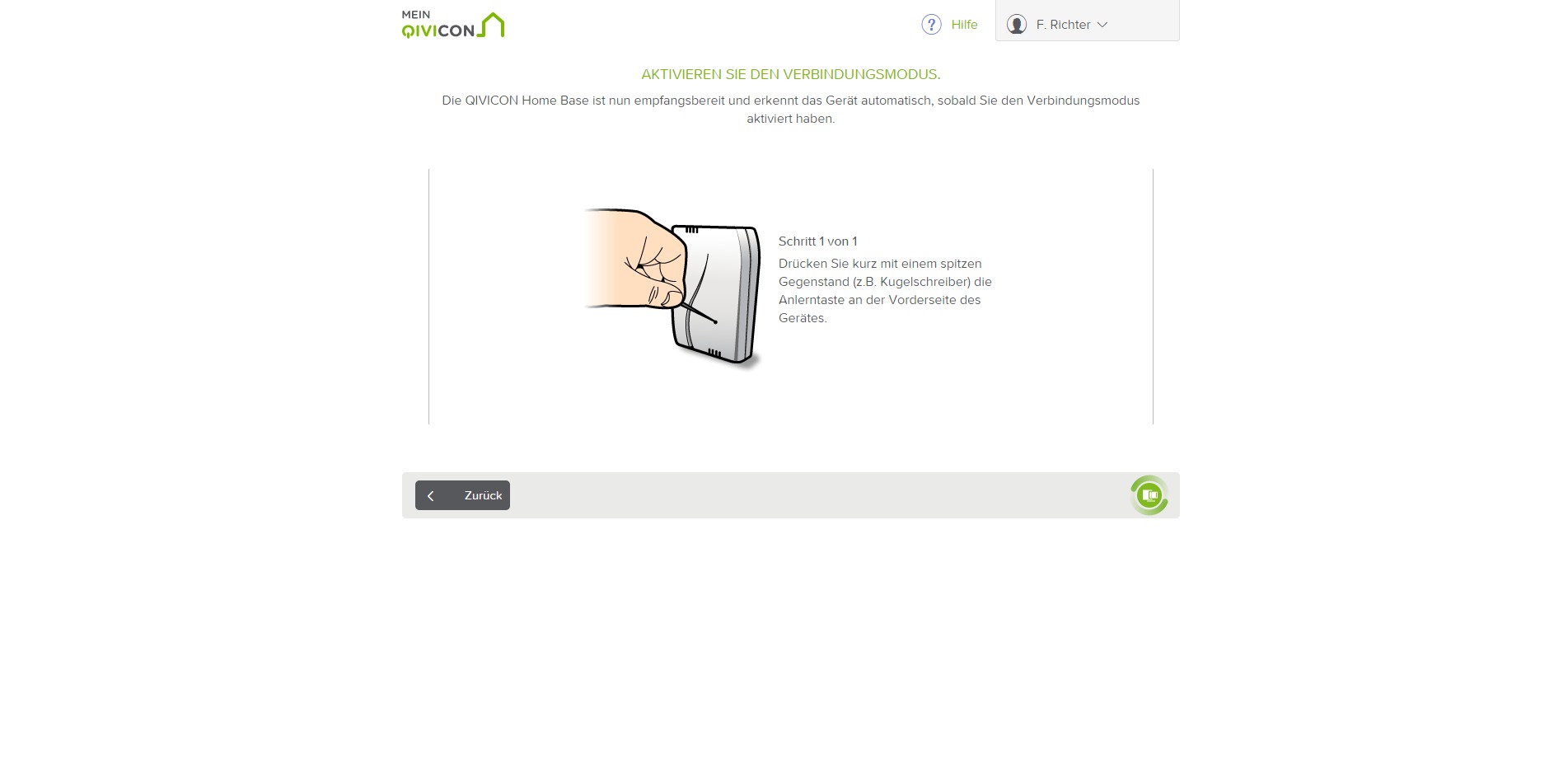

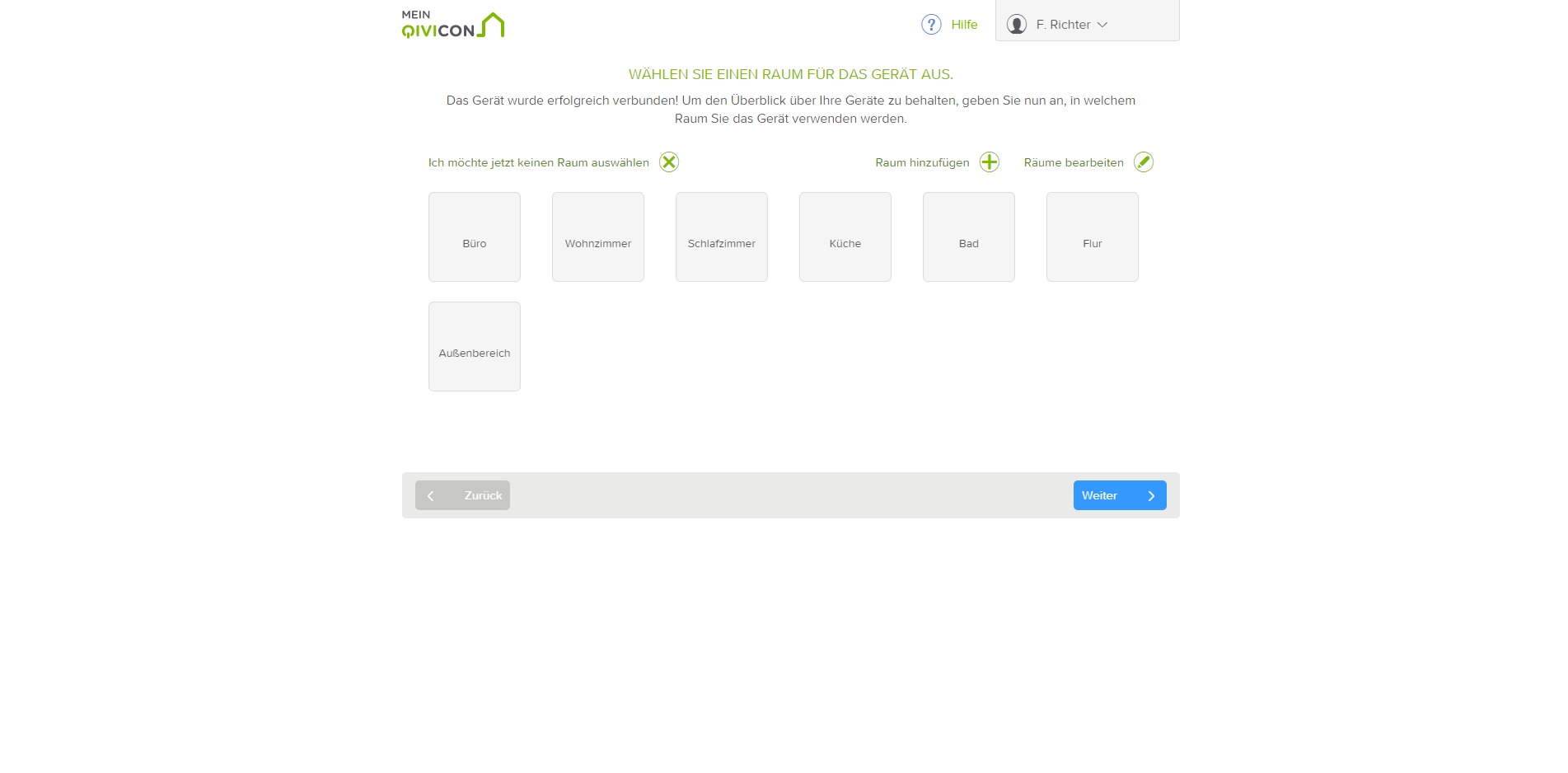

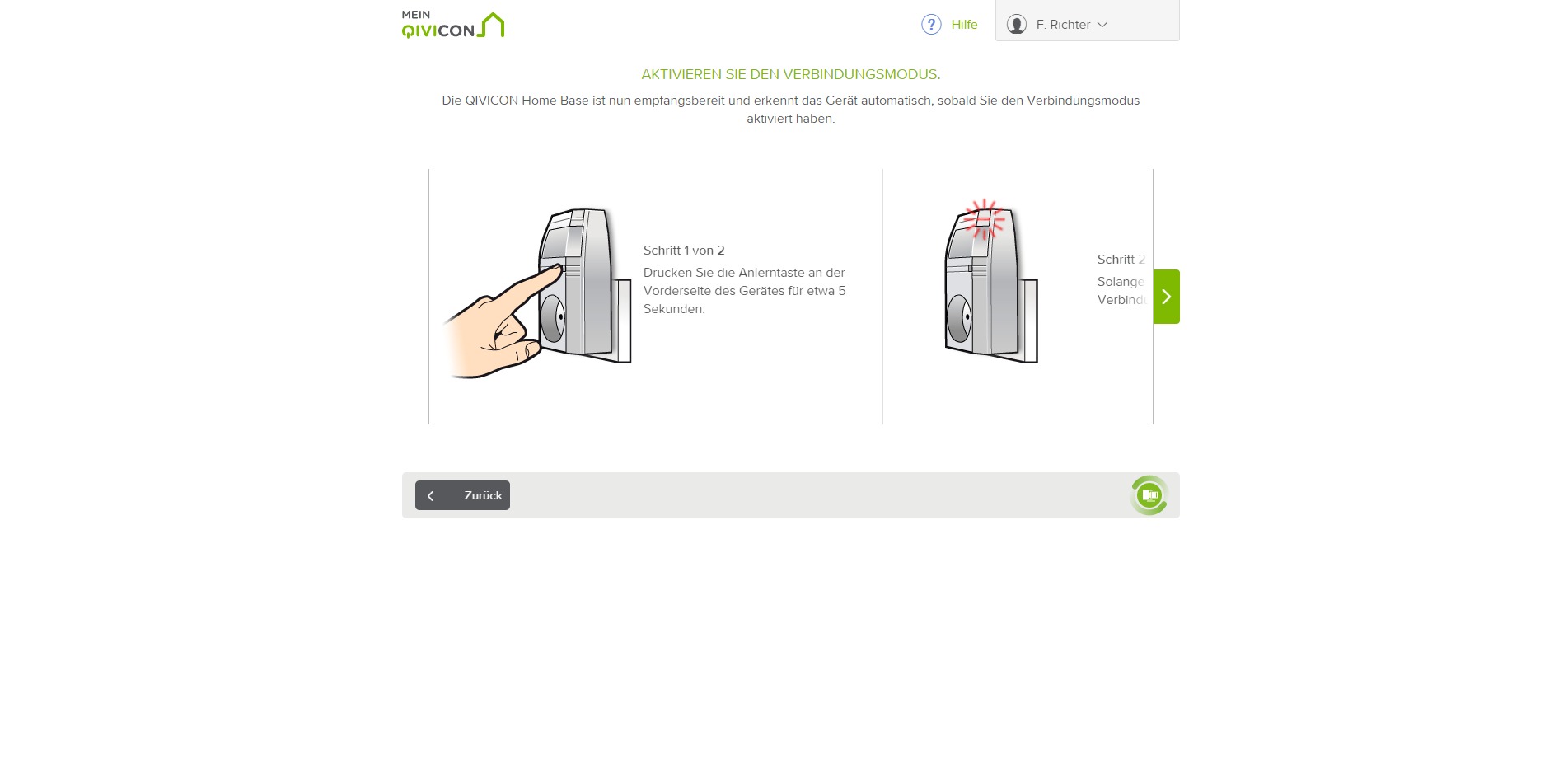

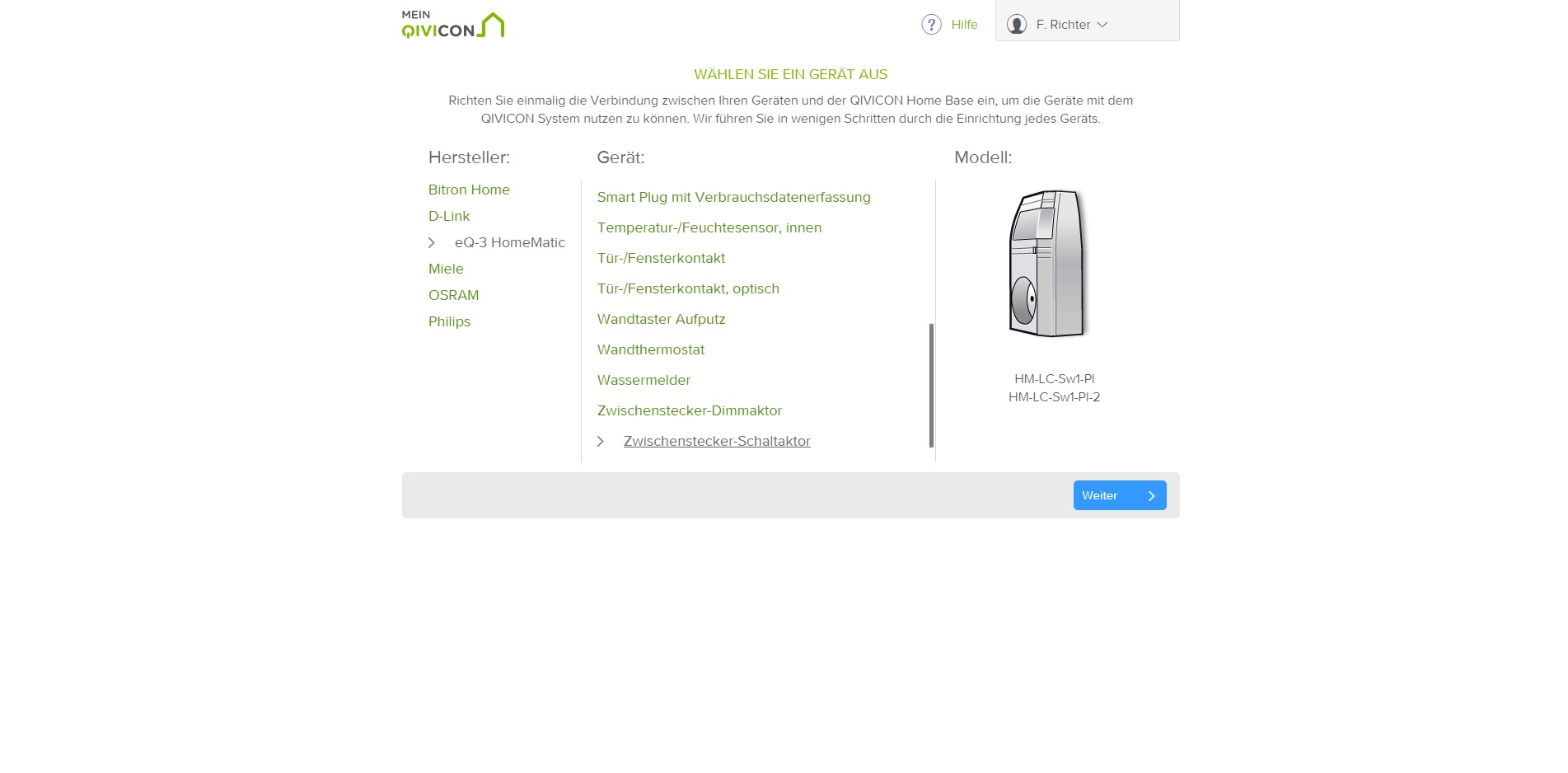

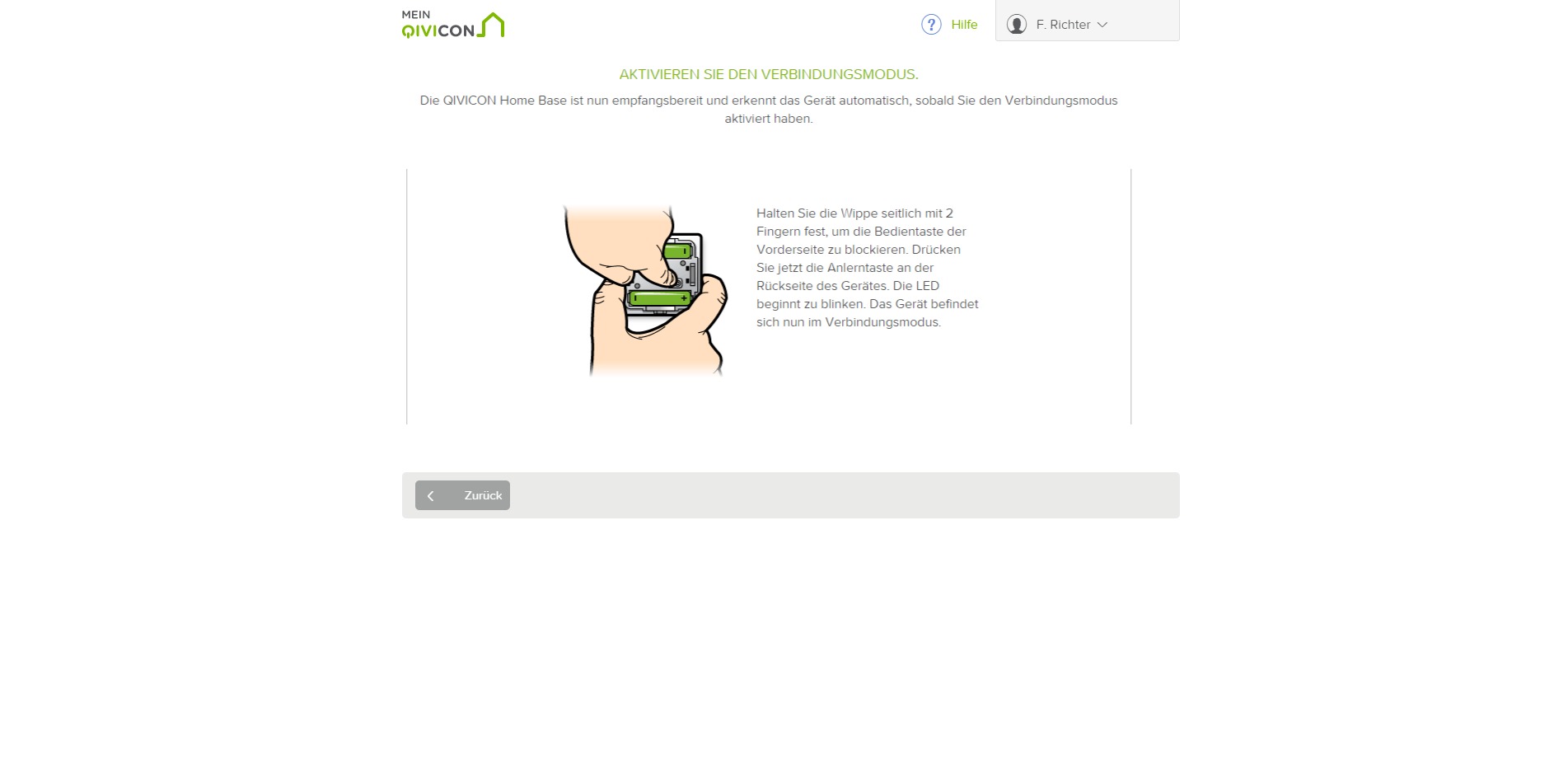

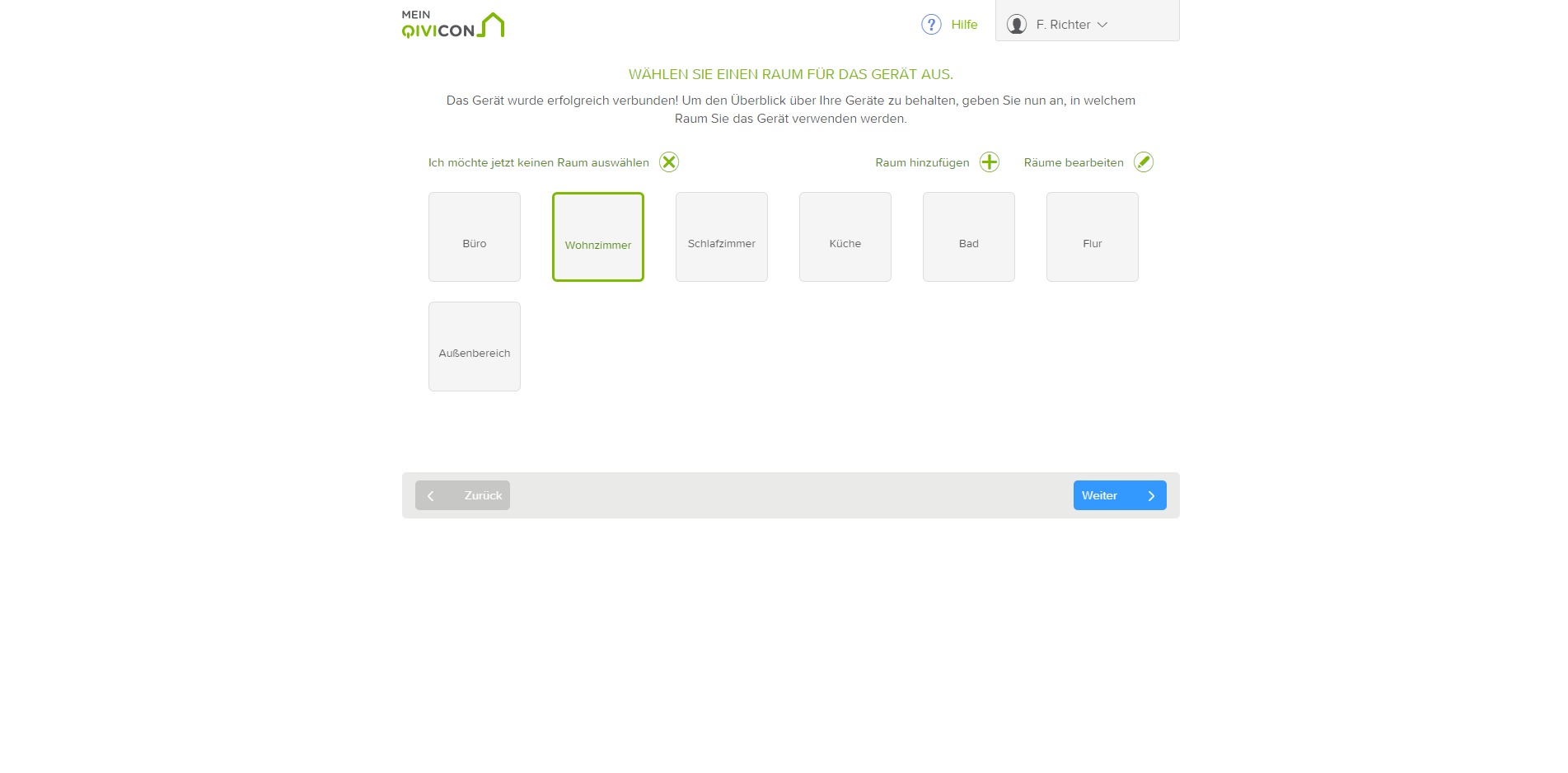

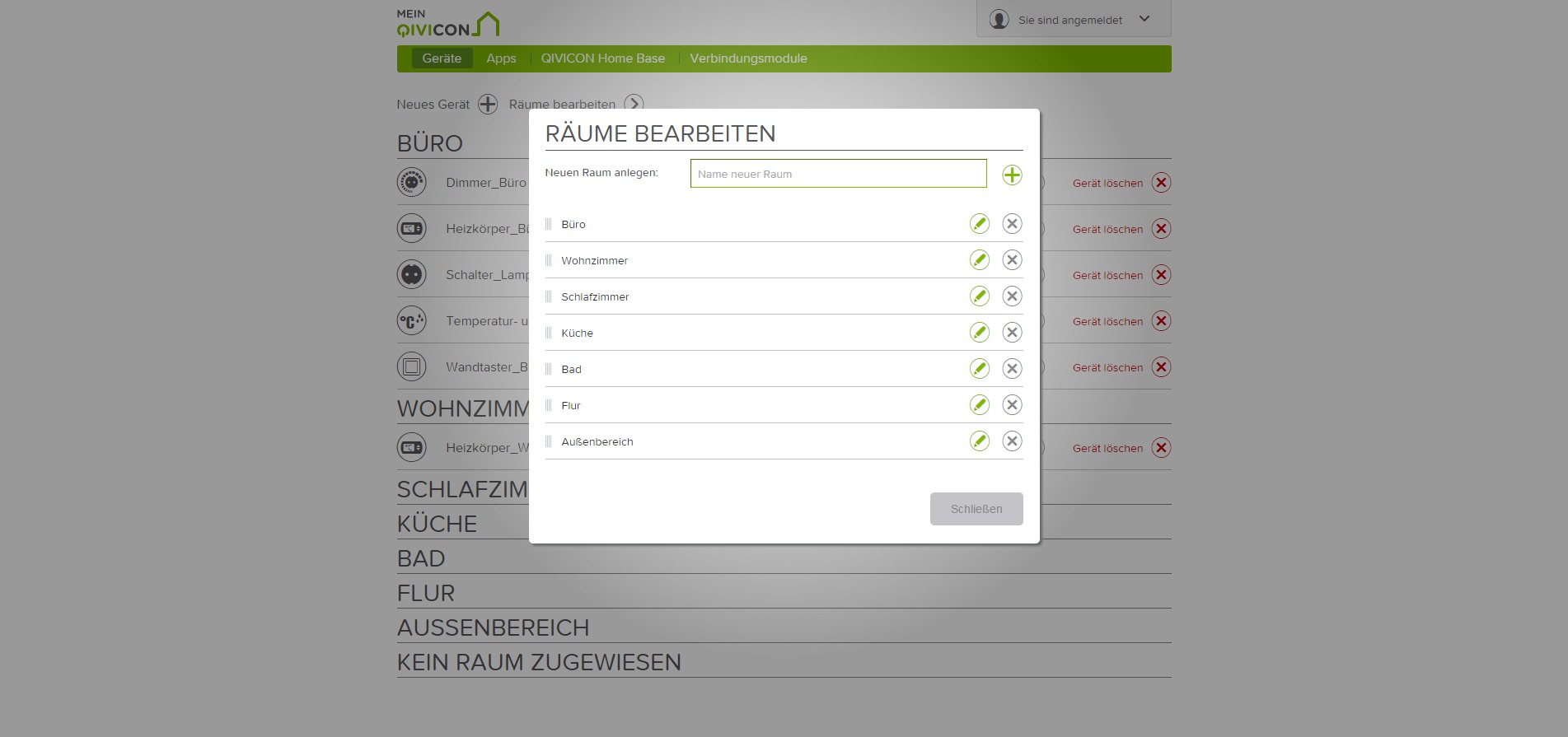

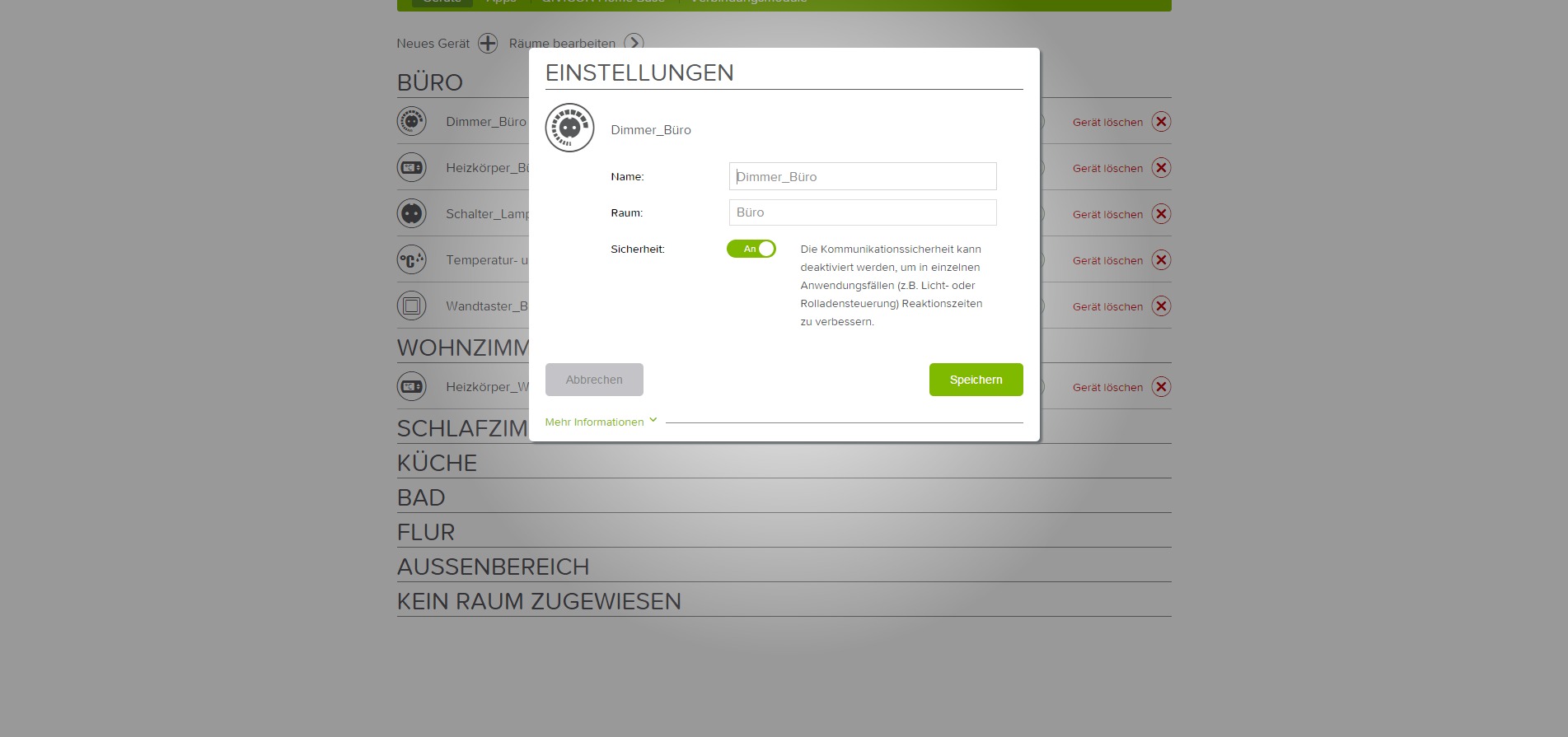

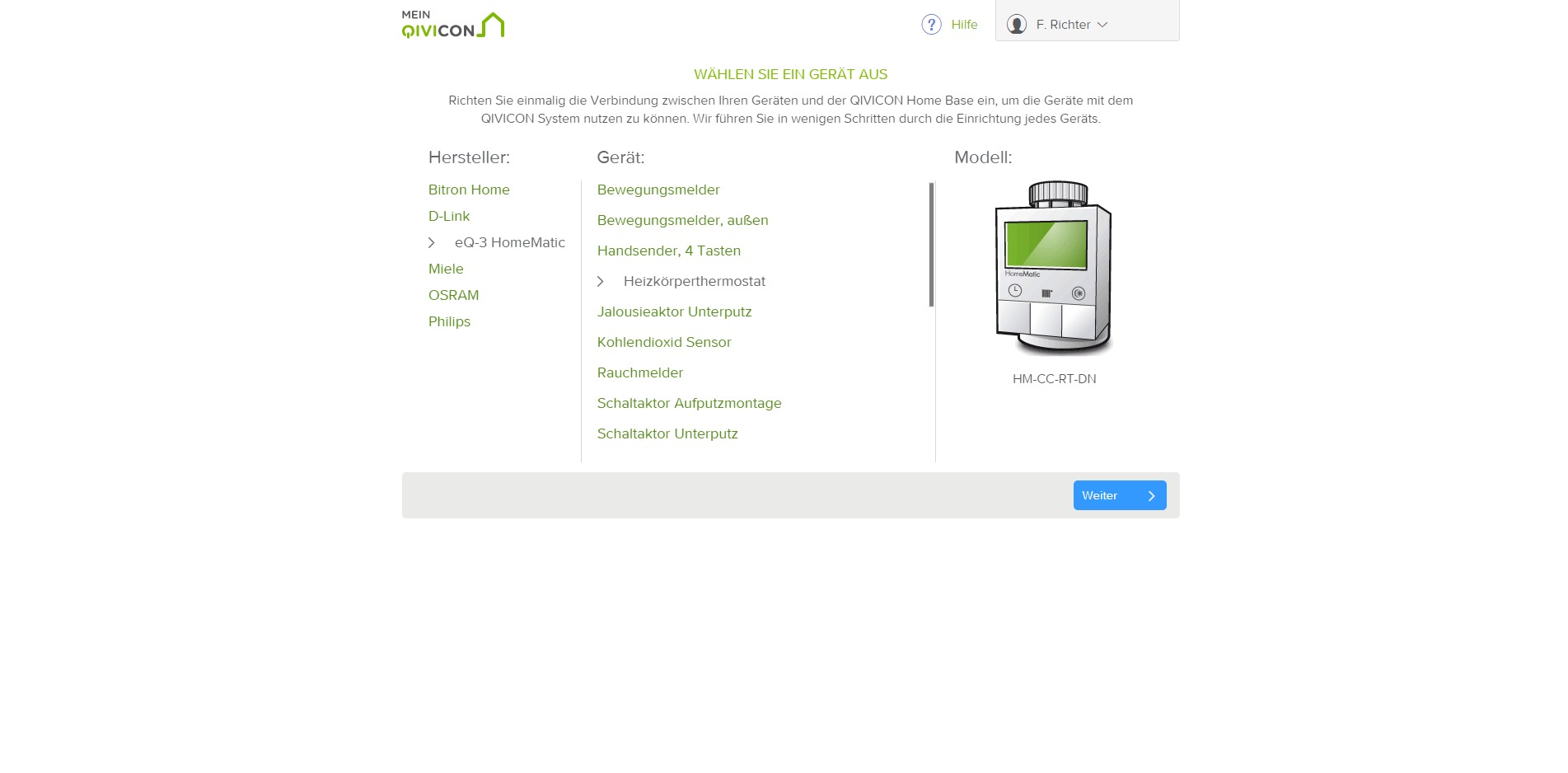

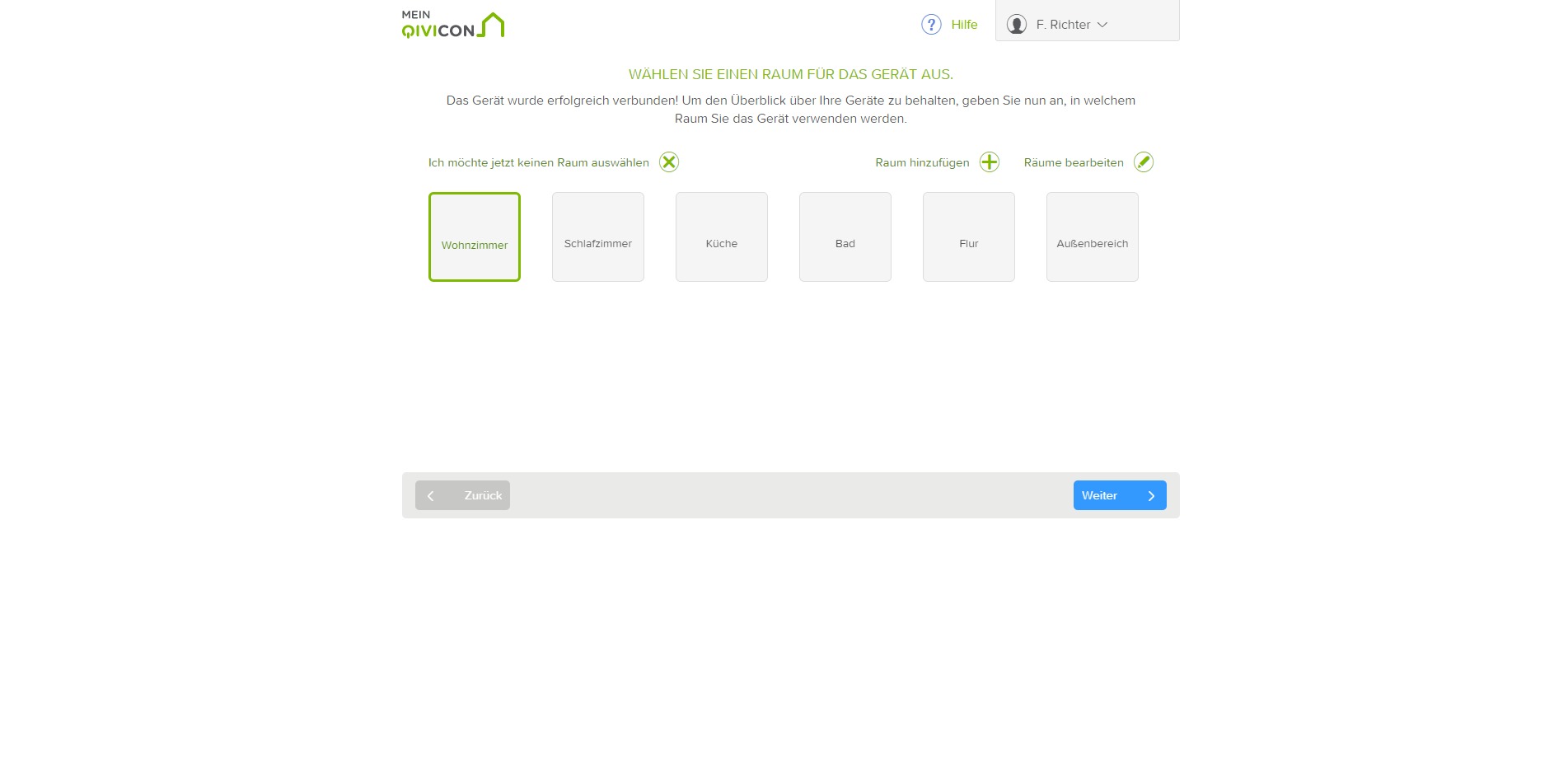

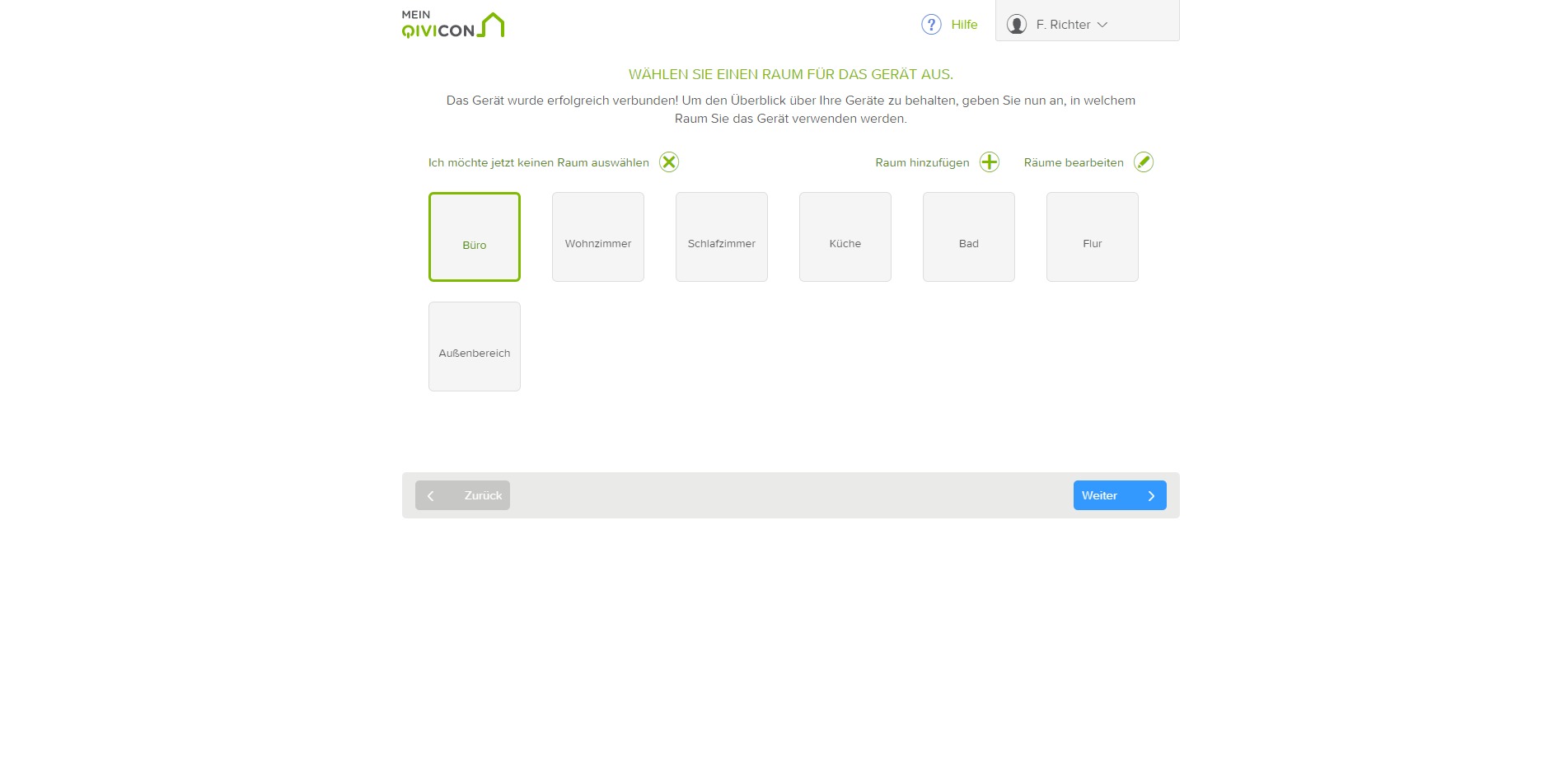

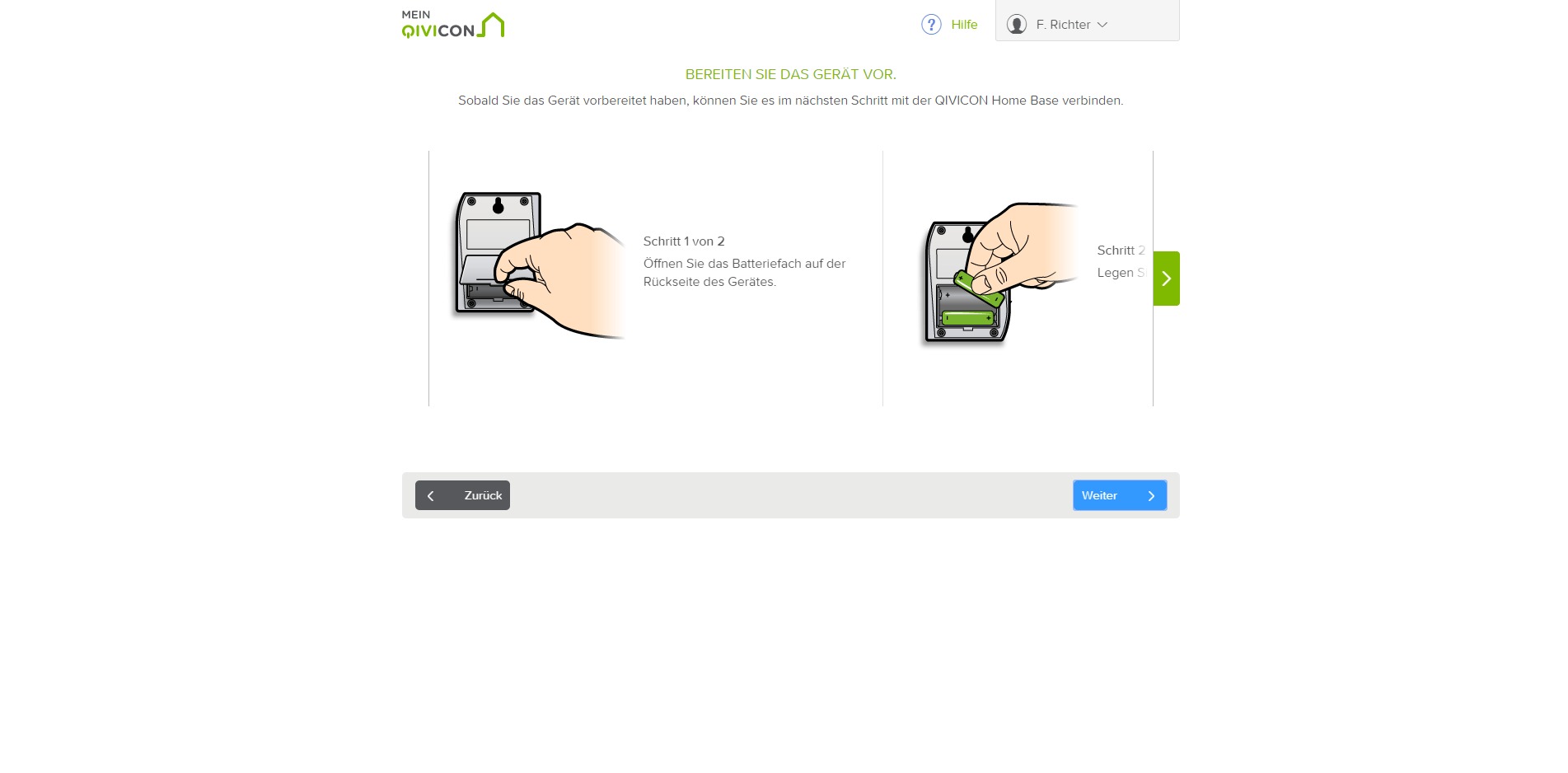

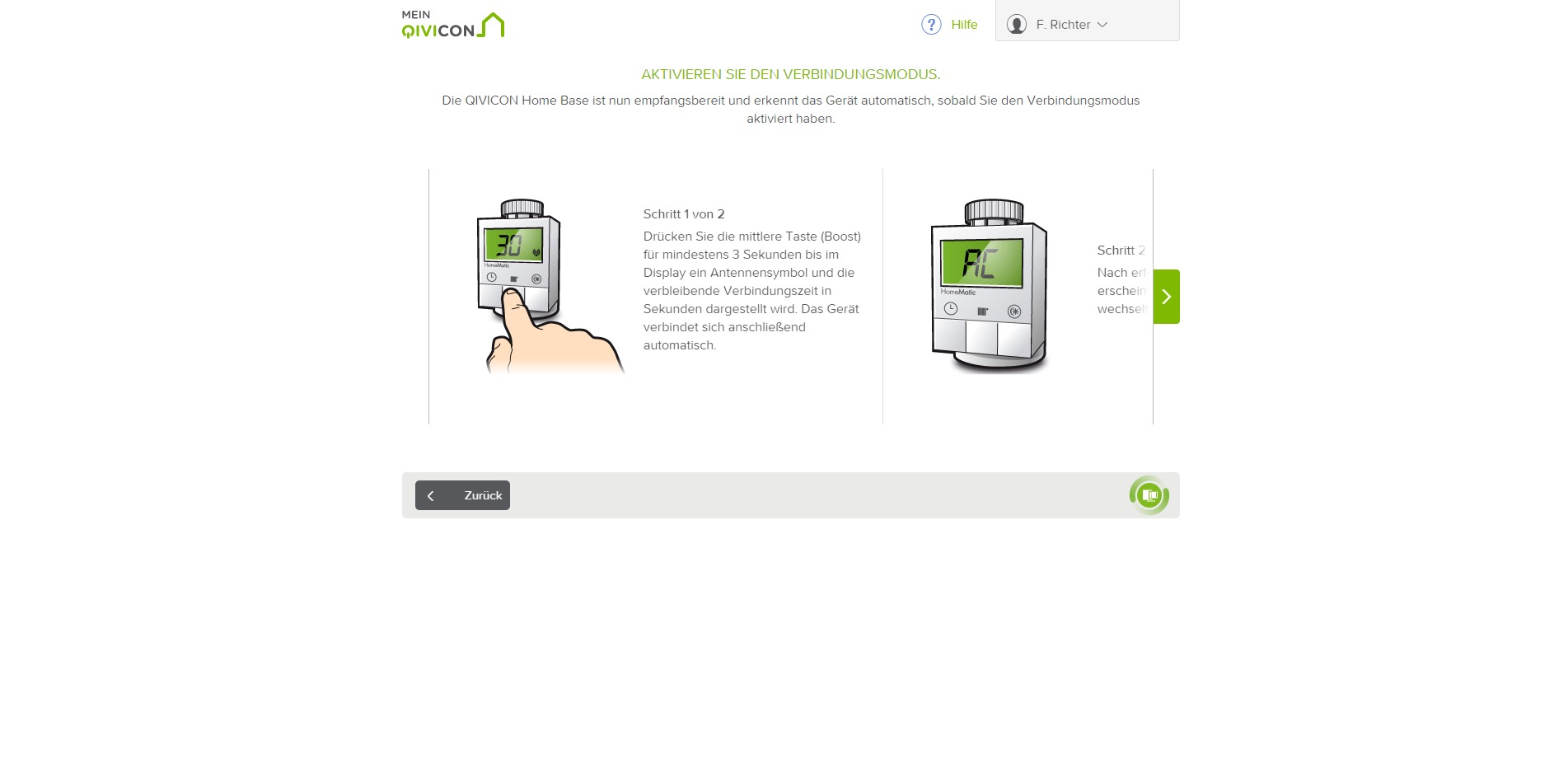

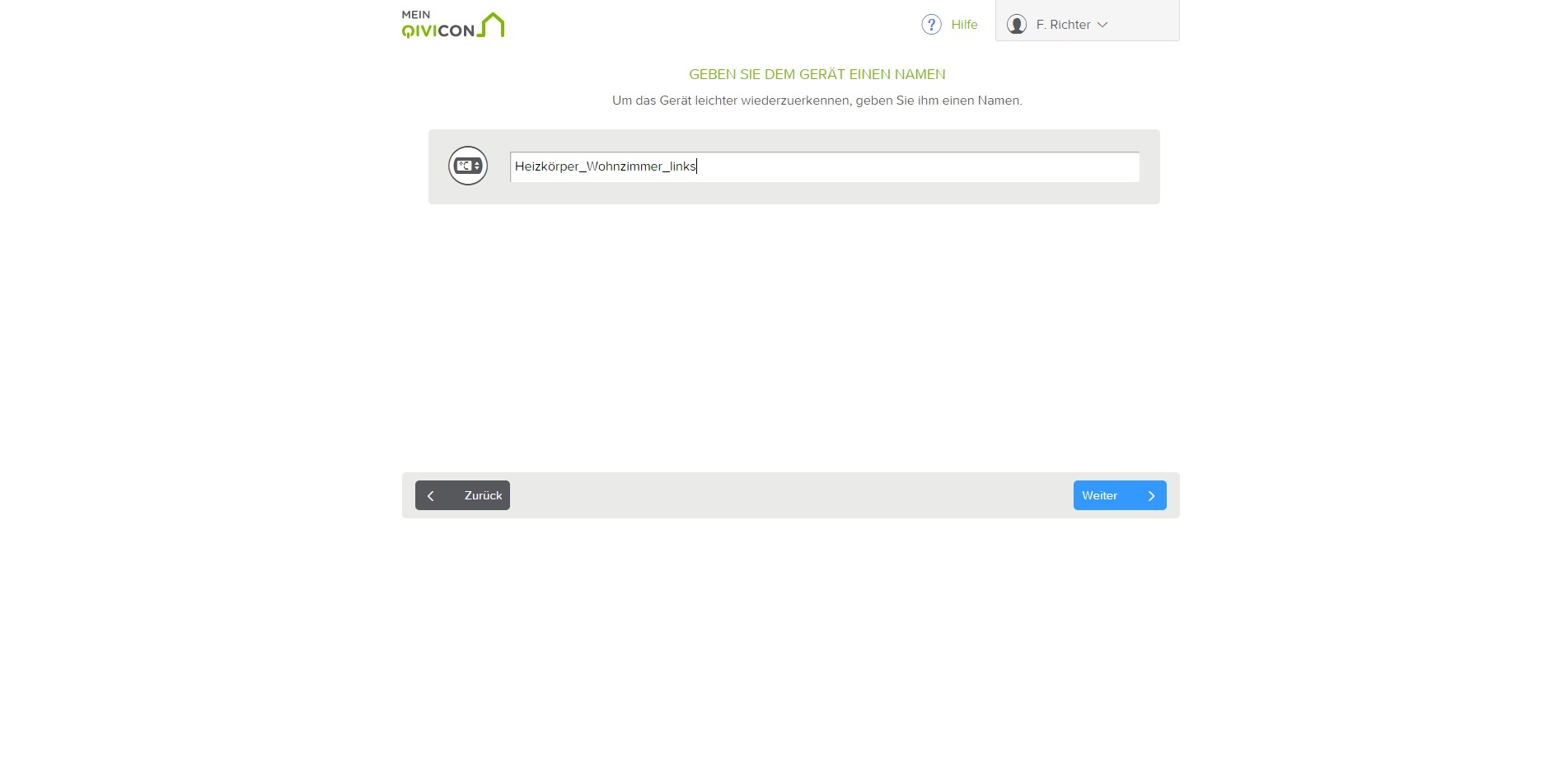

Das Anlernen von neuen Komponenten ist beim QIVICON-System sehr schön gelöst. Per Klick auf das Feld „Gerät hinzufügen“ wird eine Übersicht der für das System verfügbaren Komponenten angezeigt. Nun muss das Gerät aus der List ausgewählt werden, welches angelernt werden soll. Ist dies getan, wird man Schritt für Schritt durch den Anlernvorgang geleitet. Auch die eine oder andere nützliche Zusatzinformation wird dem User beim Anlernen vermittelt. Wirklich vorbildlich.

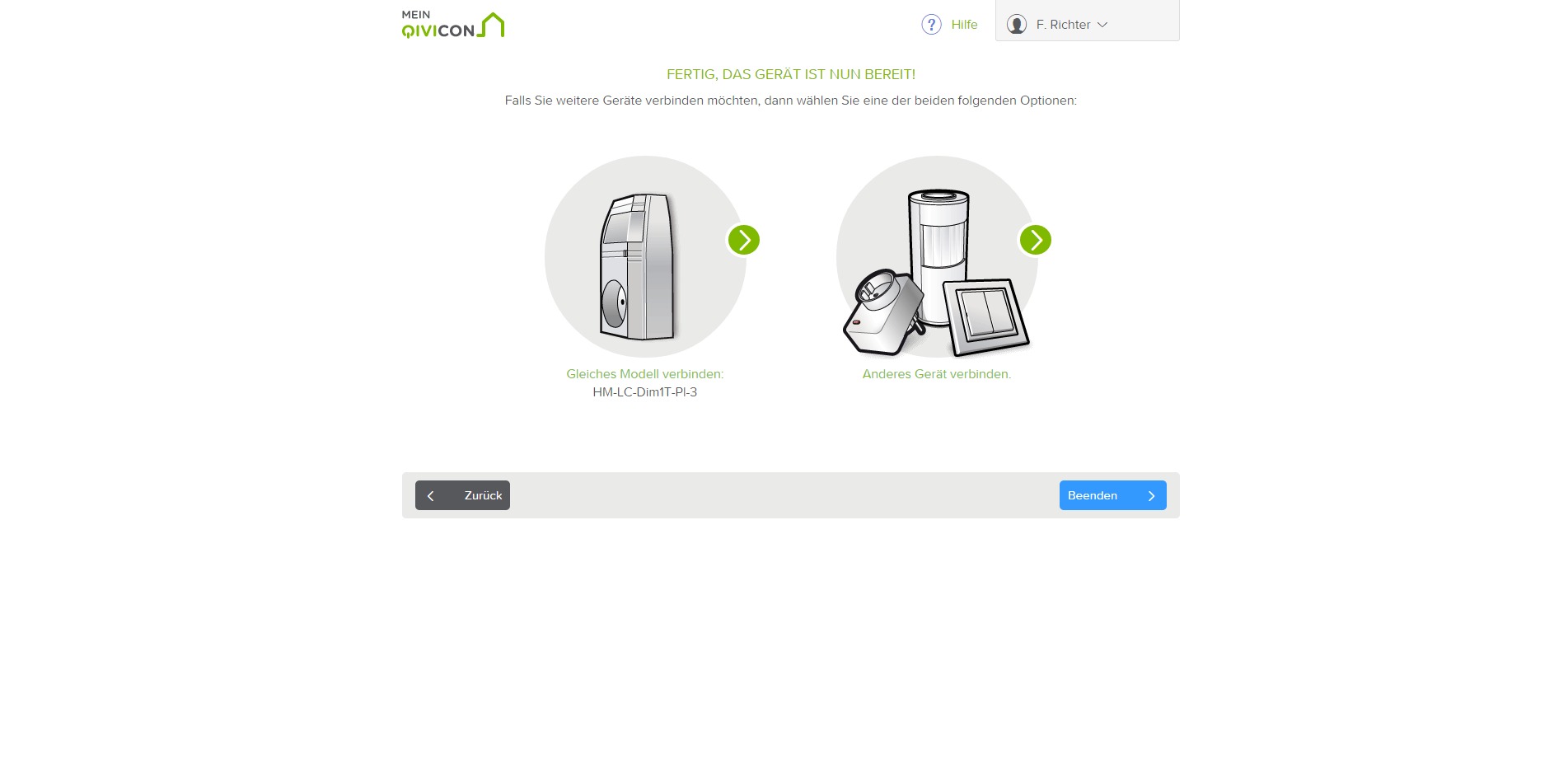

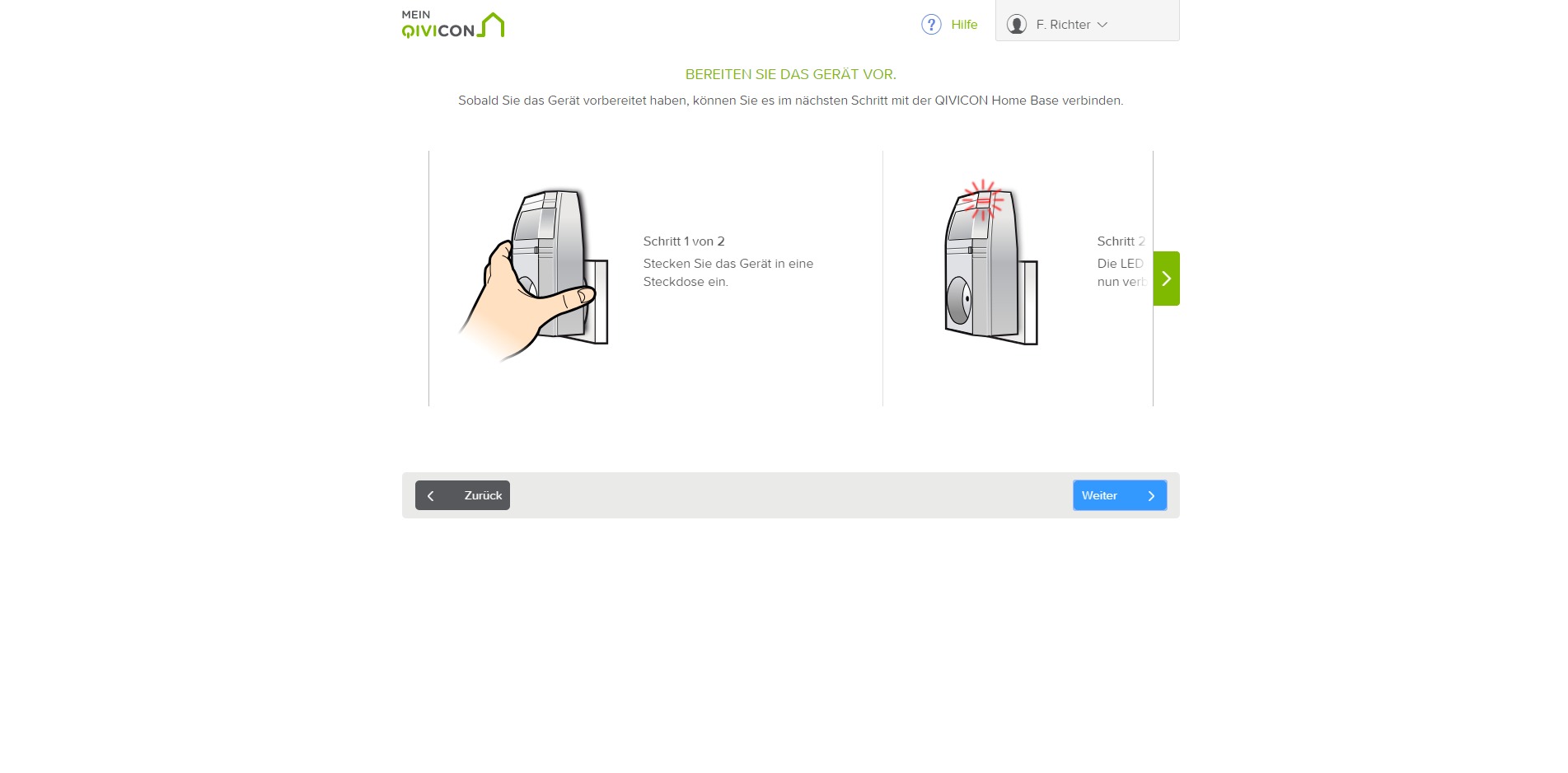

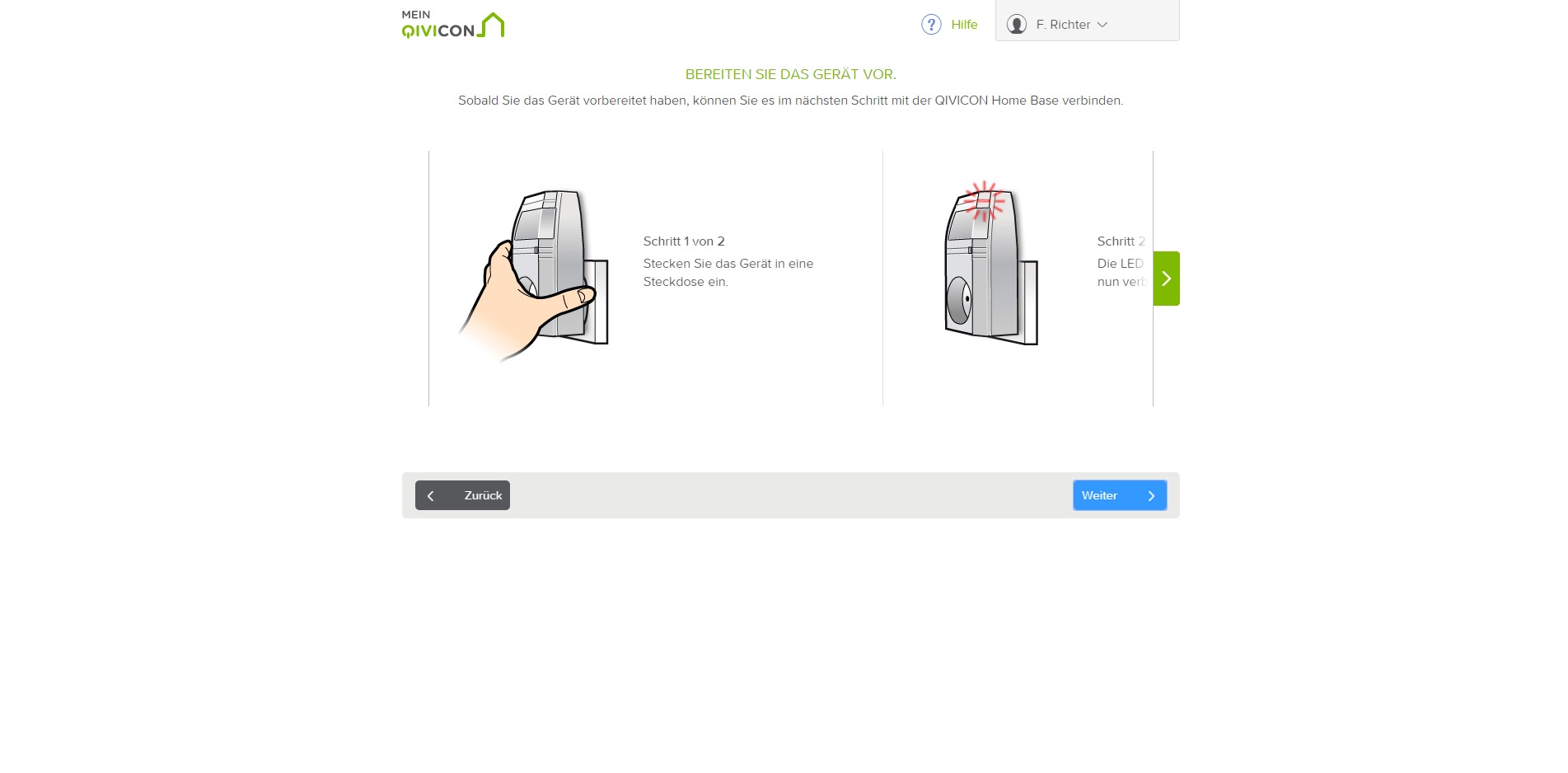

HomeMatic Funk-Zwischenstecker-Dimmaktor anlernen

View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIddacee545b8

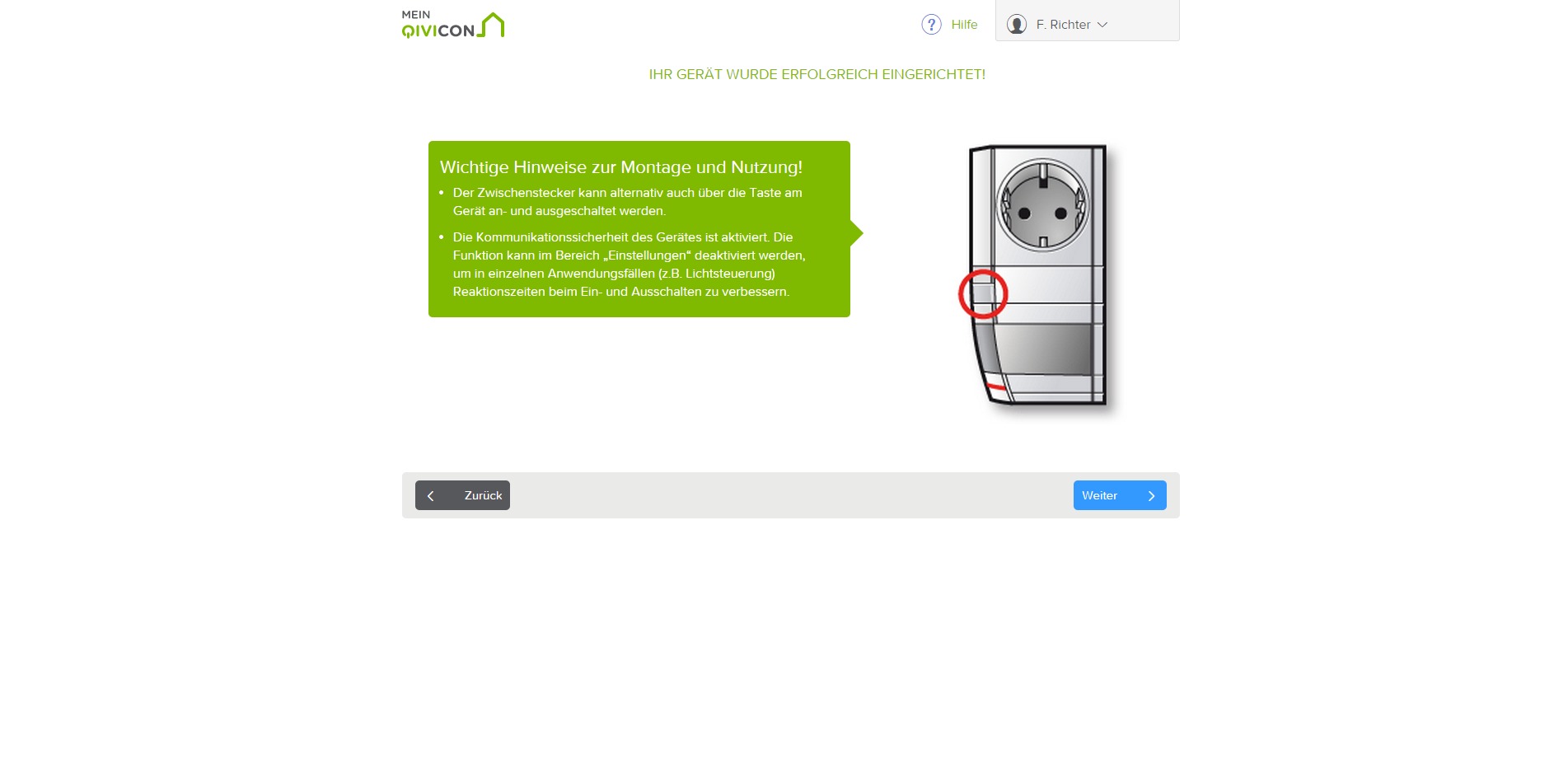

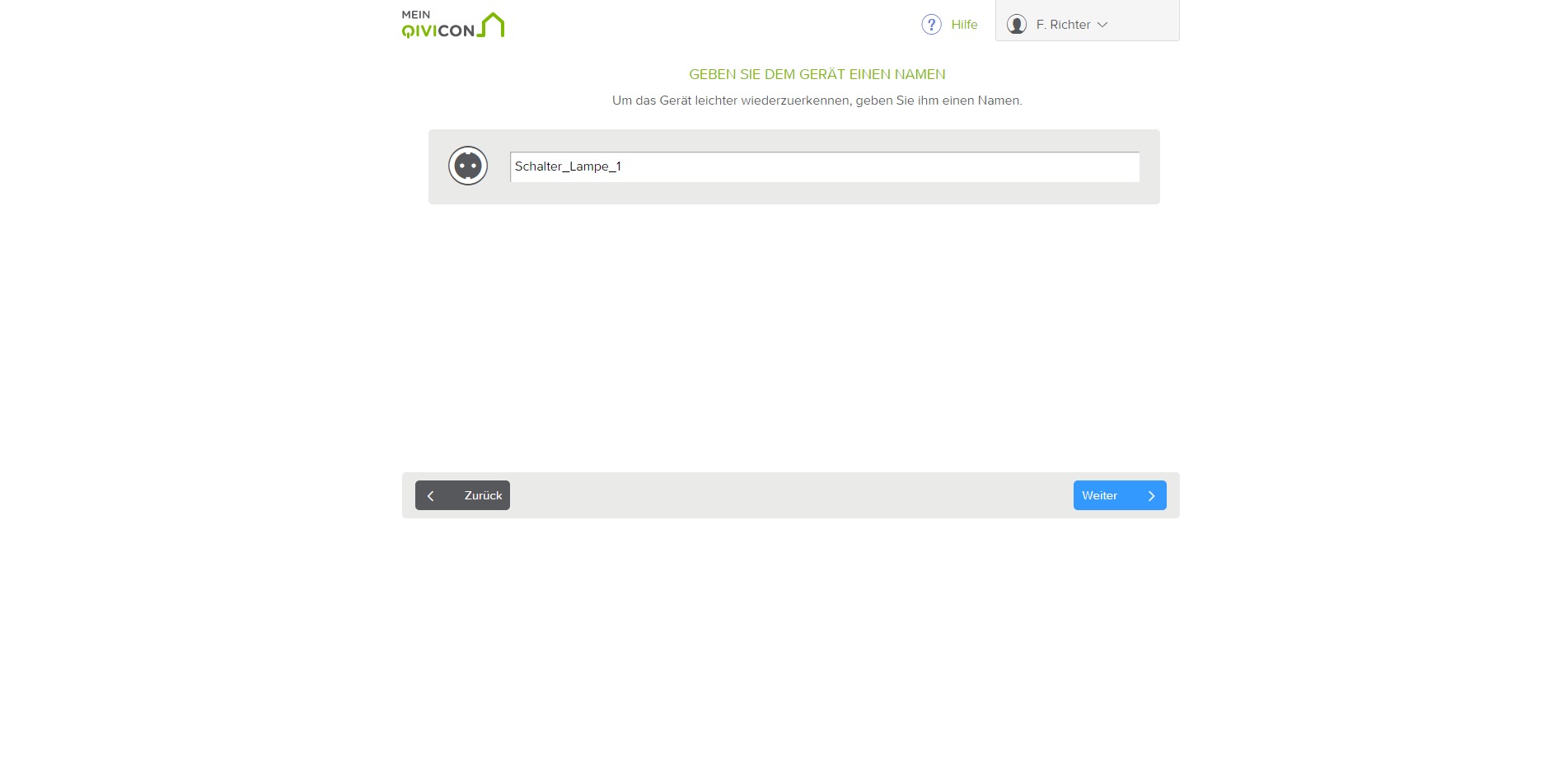

HomeMatic Funk-Zwischenstecker-Schaltaktor anlernen

View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId7686a7d864

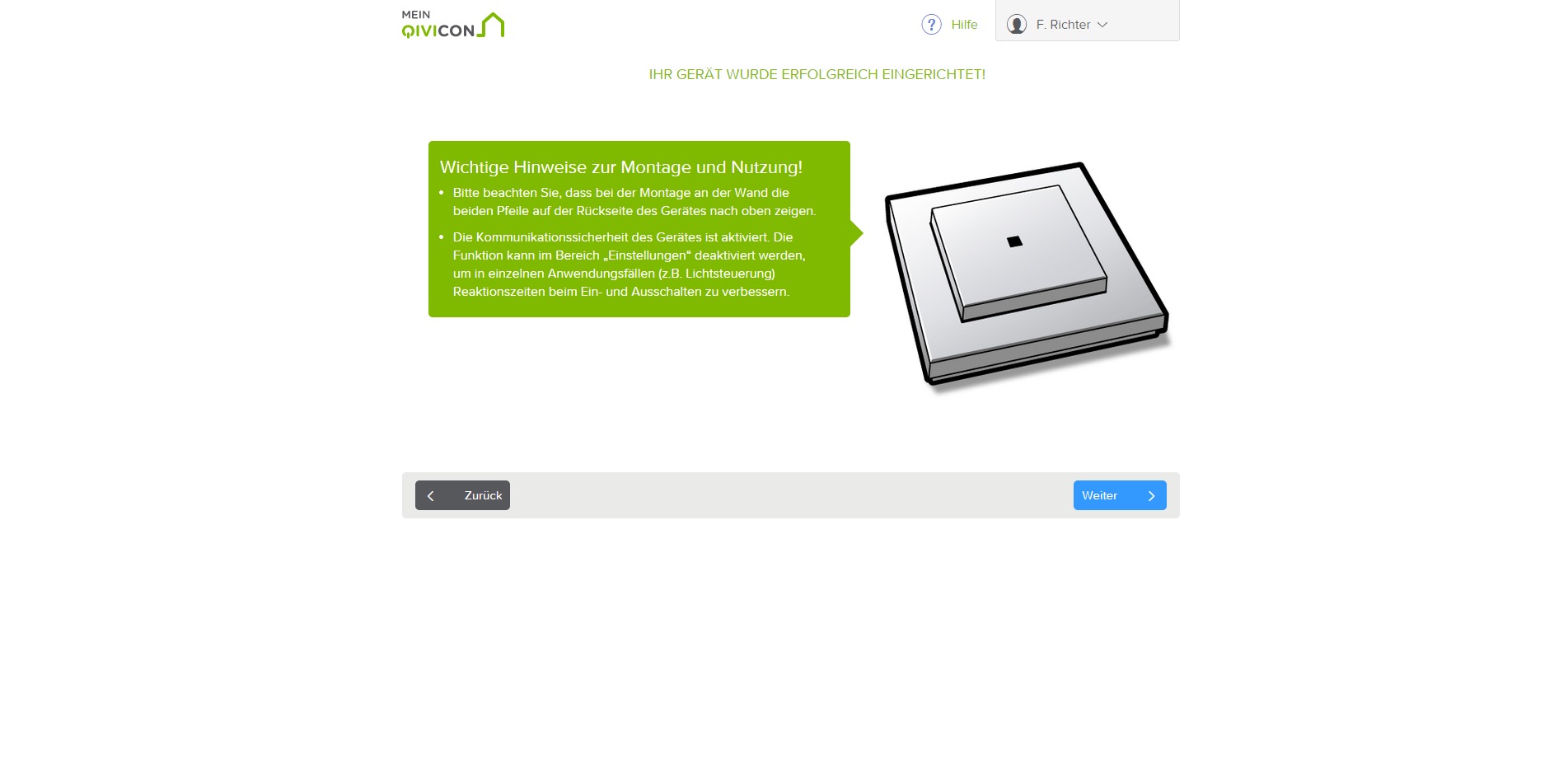

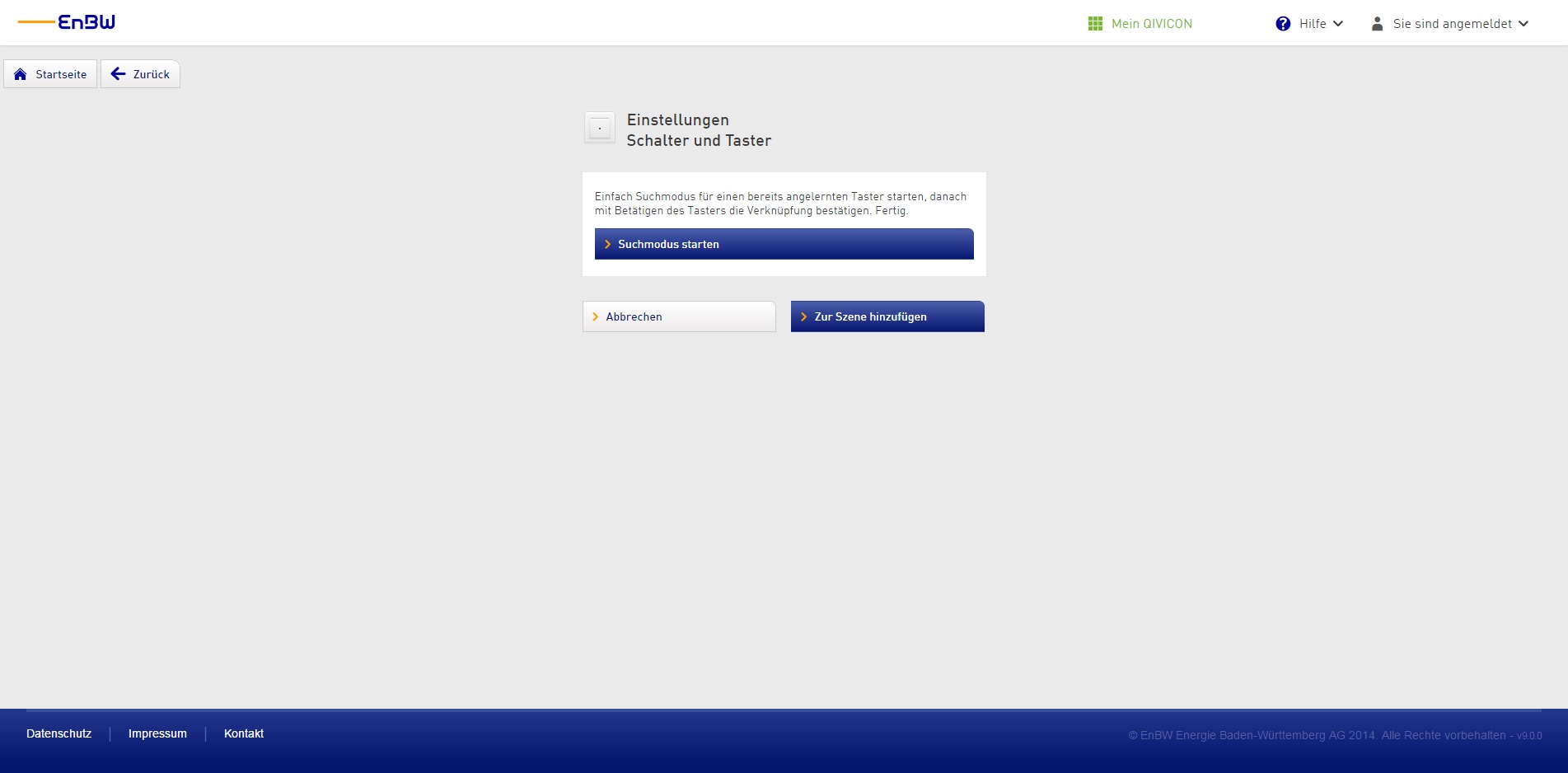

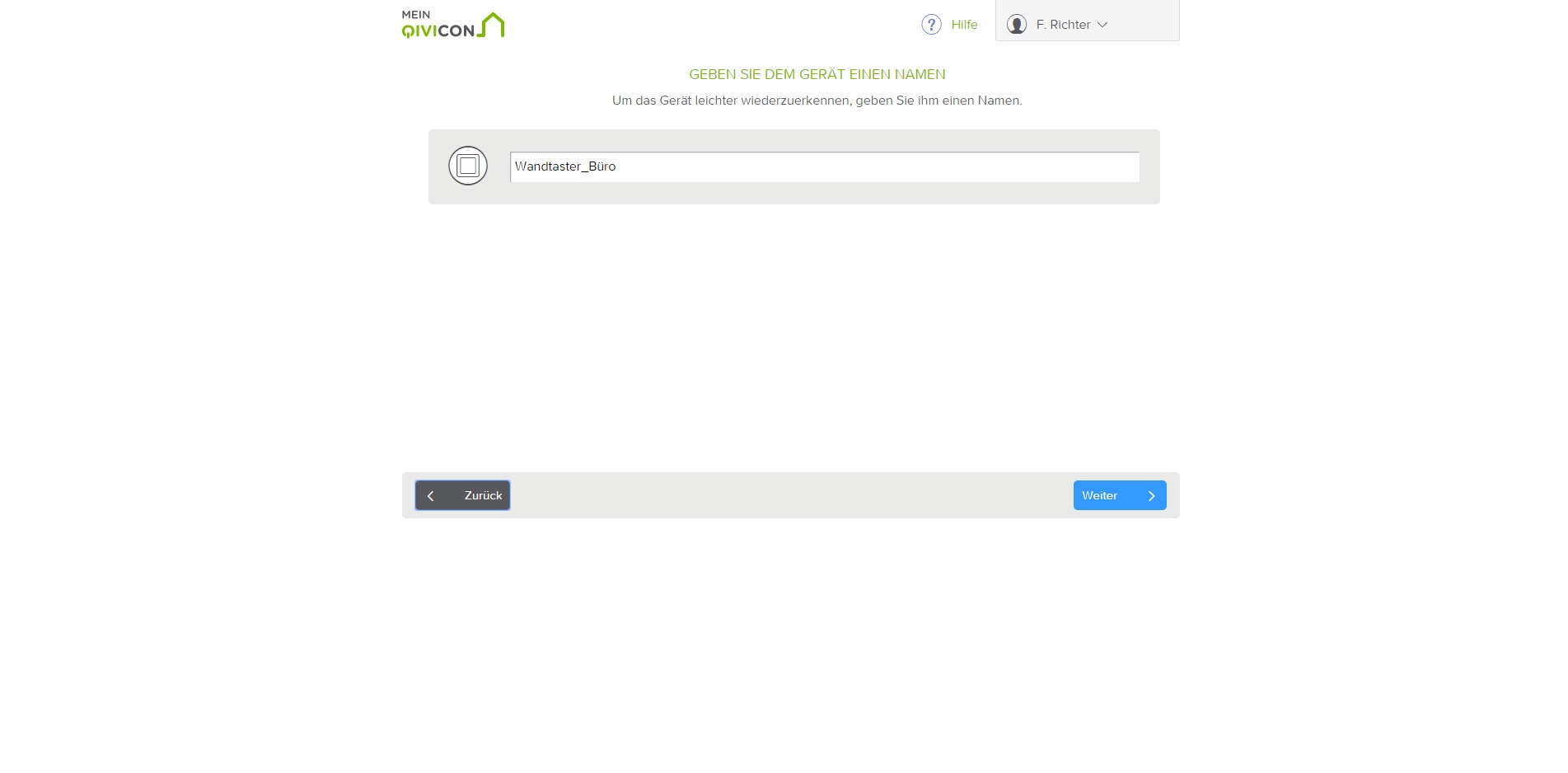

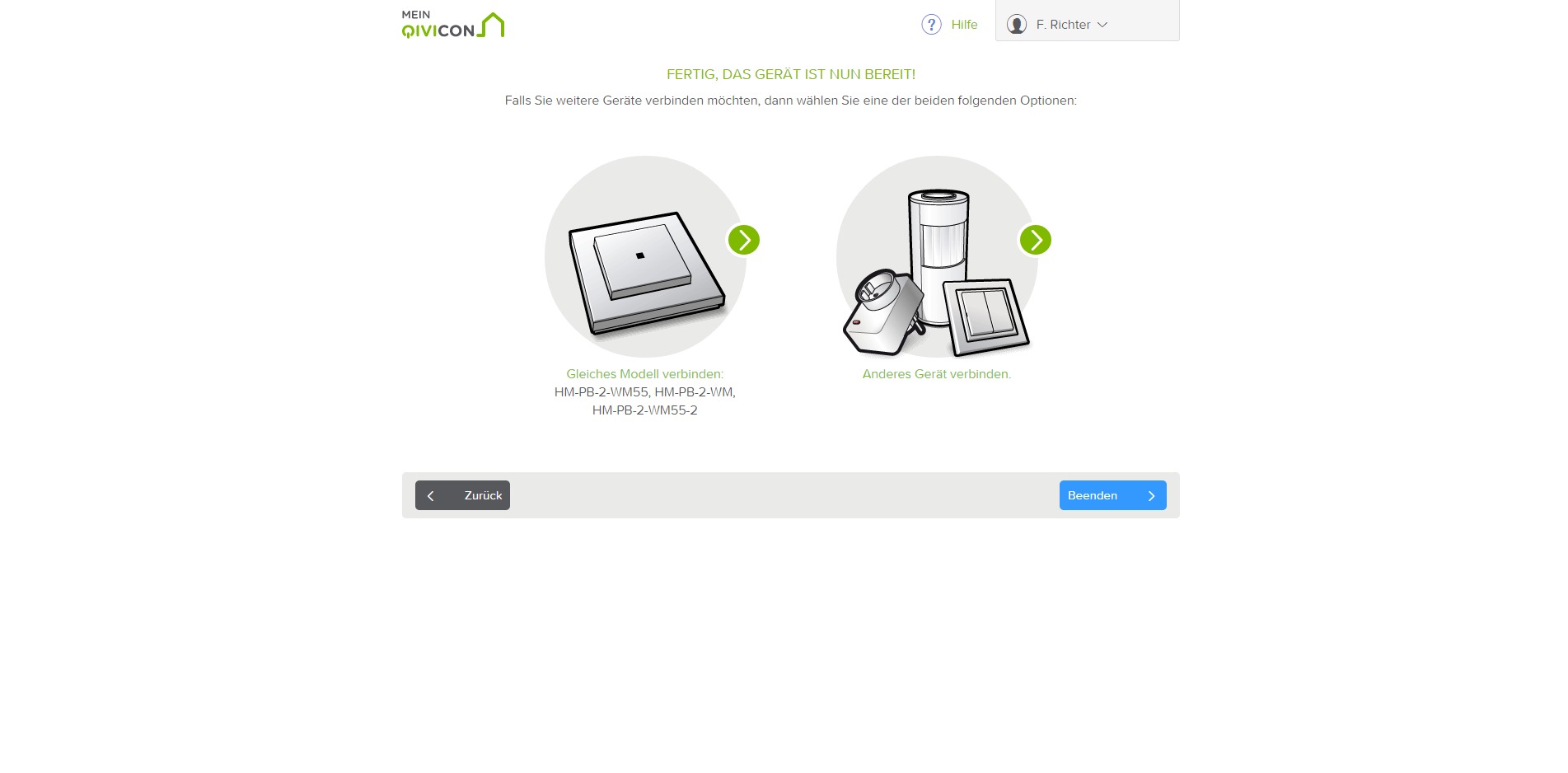

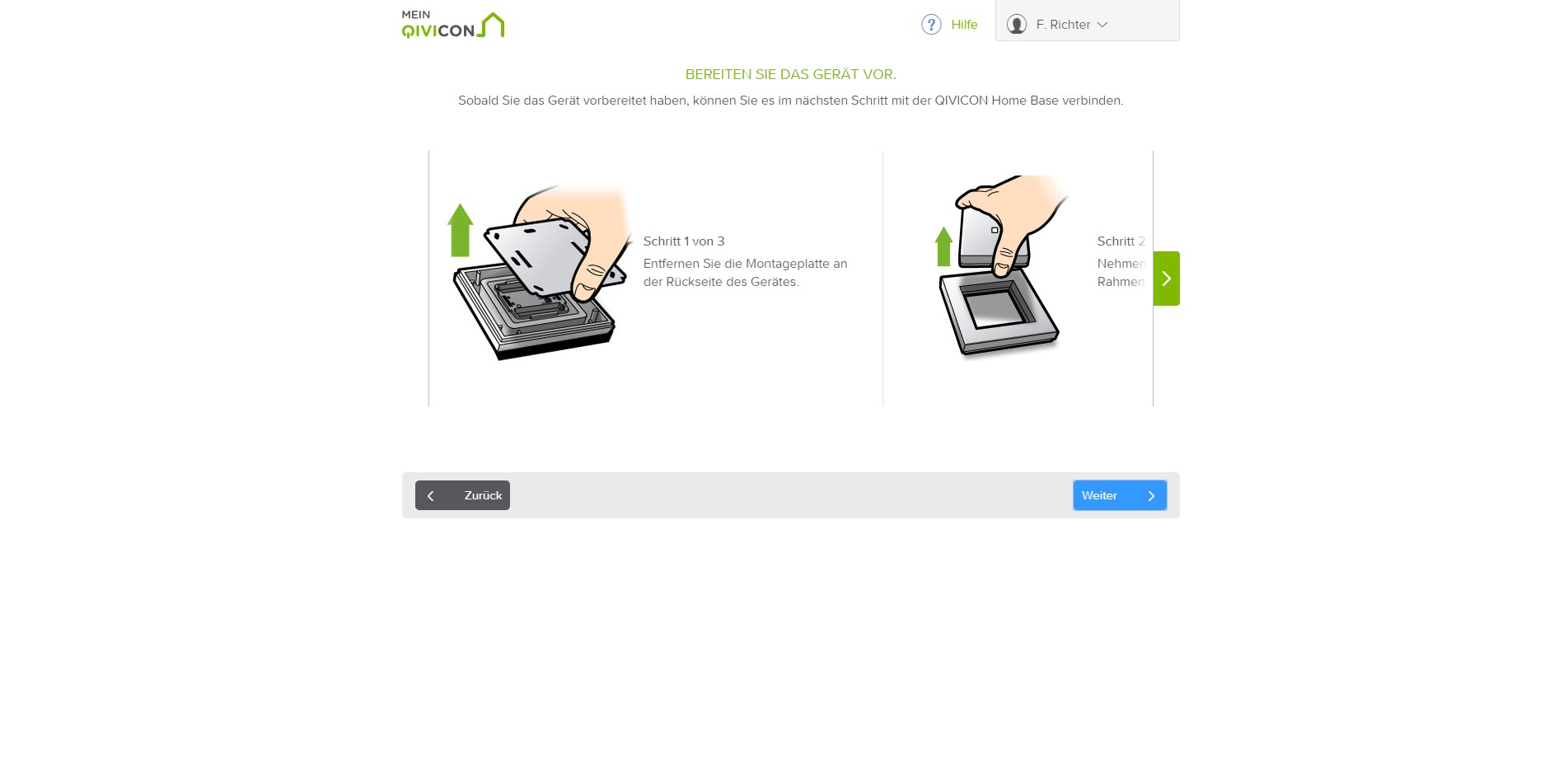

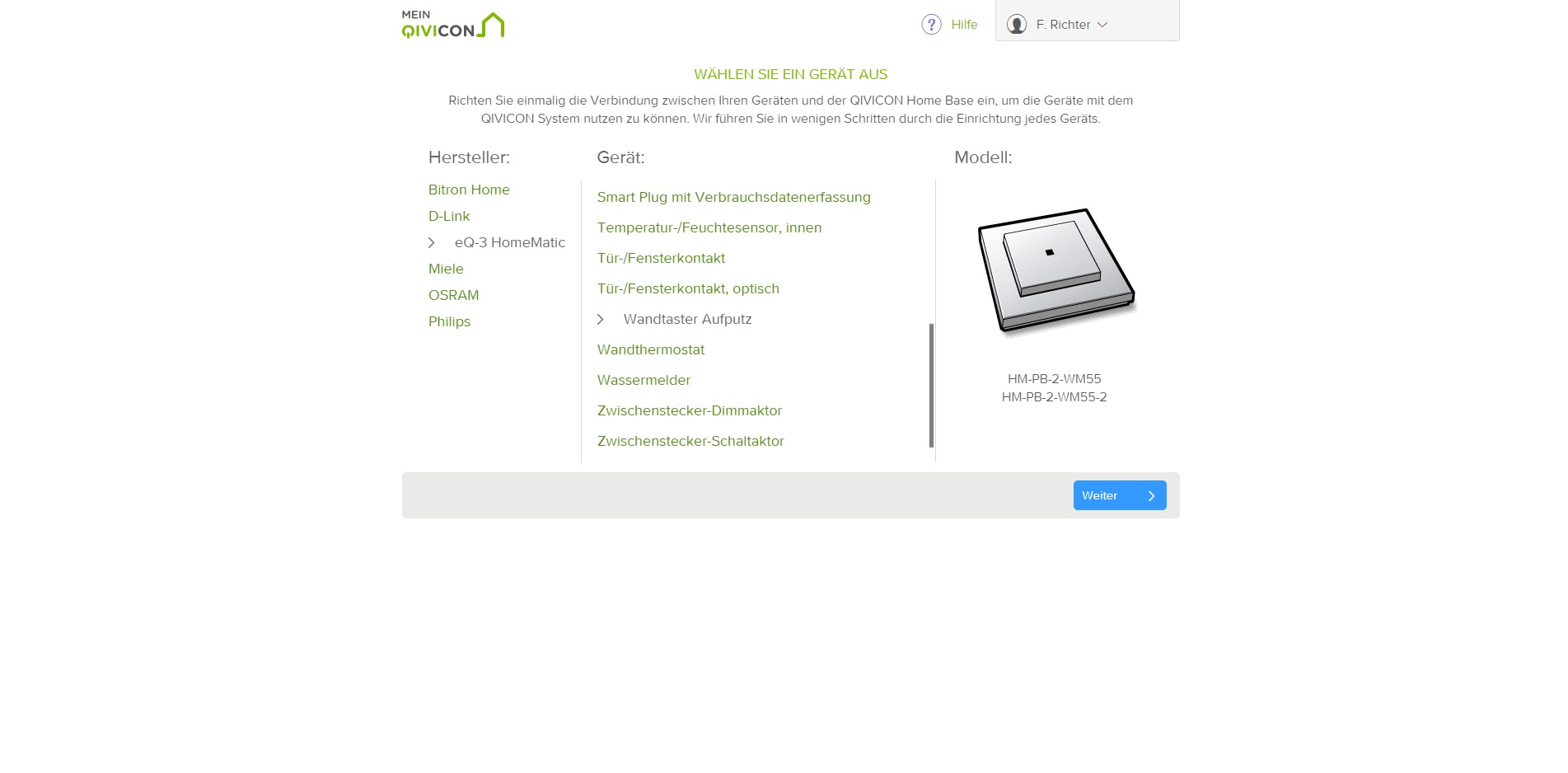

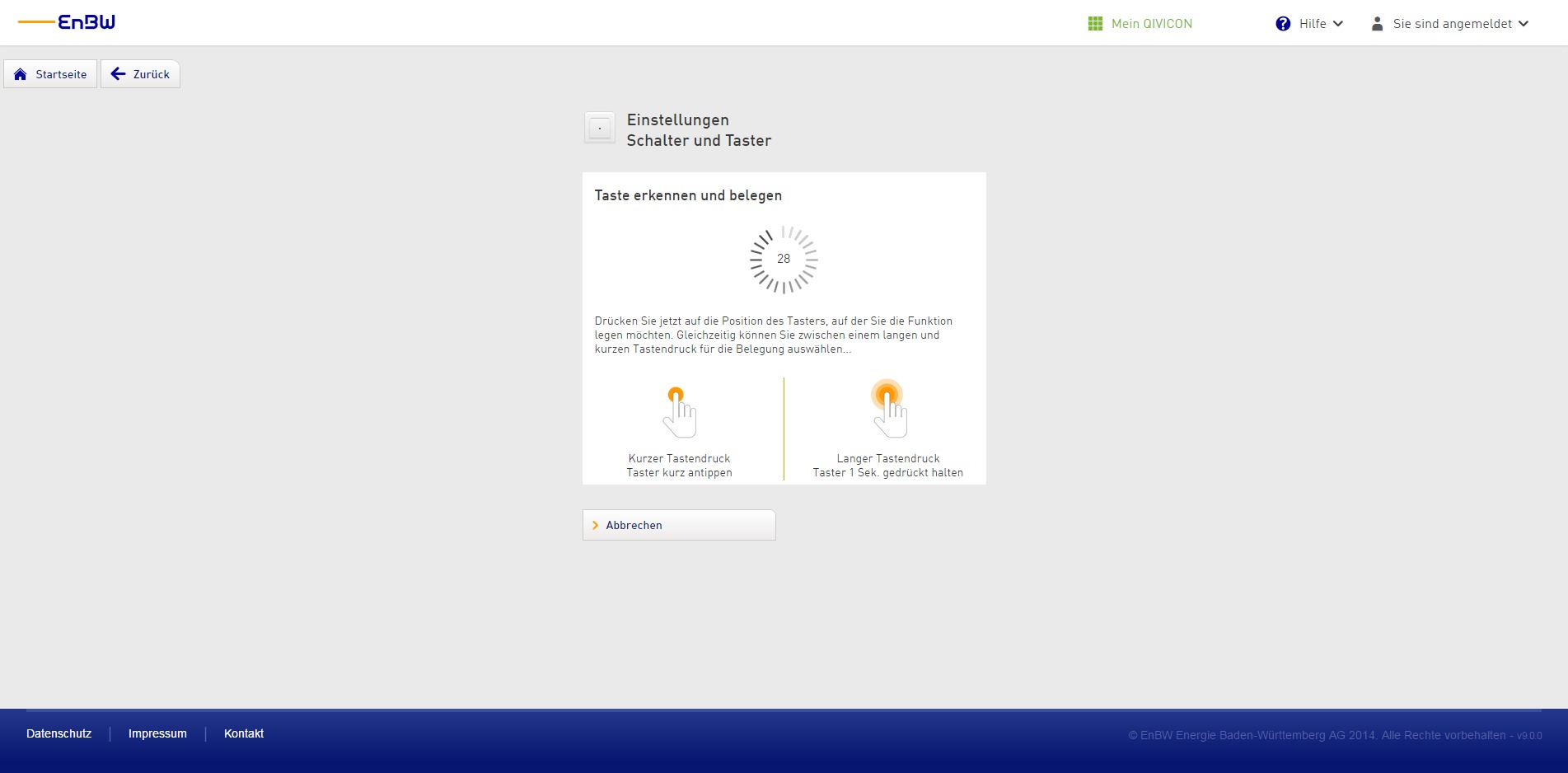

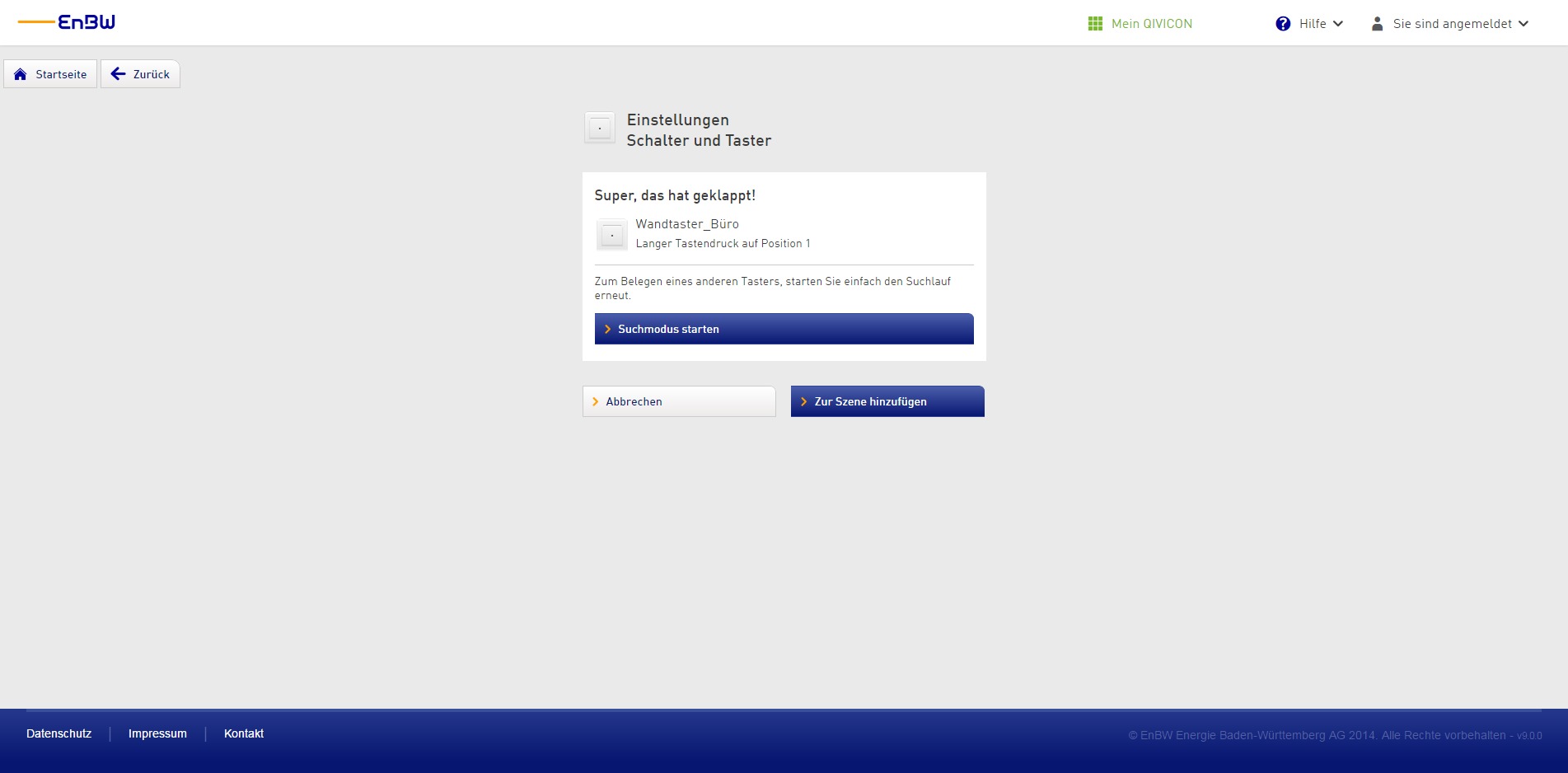

HomeMatic Funk-Wandtaster-2-fach anlernen

View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdcc2376e778

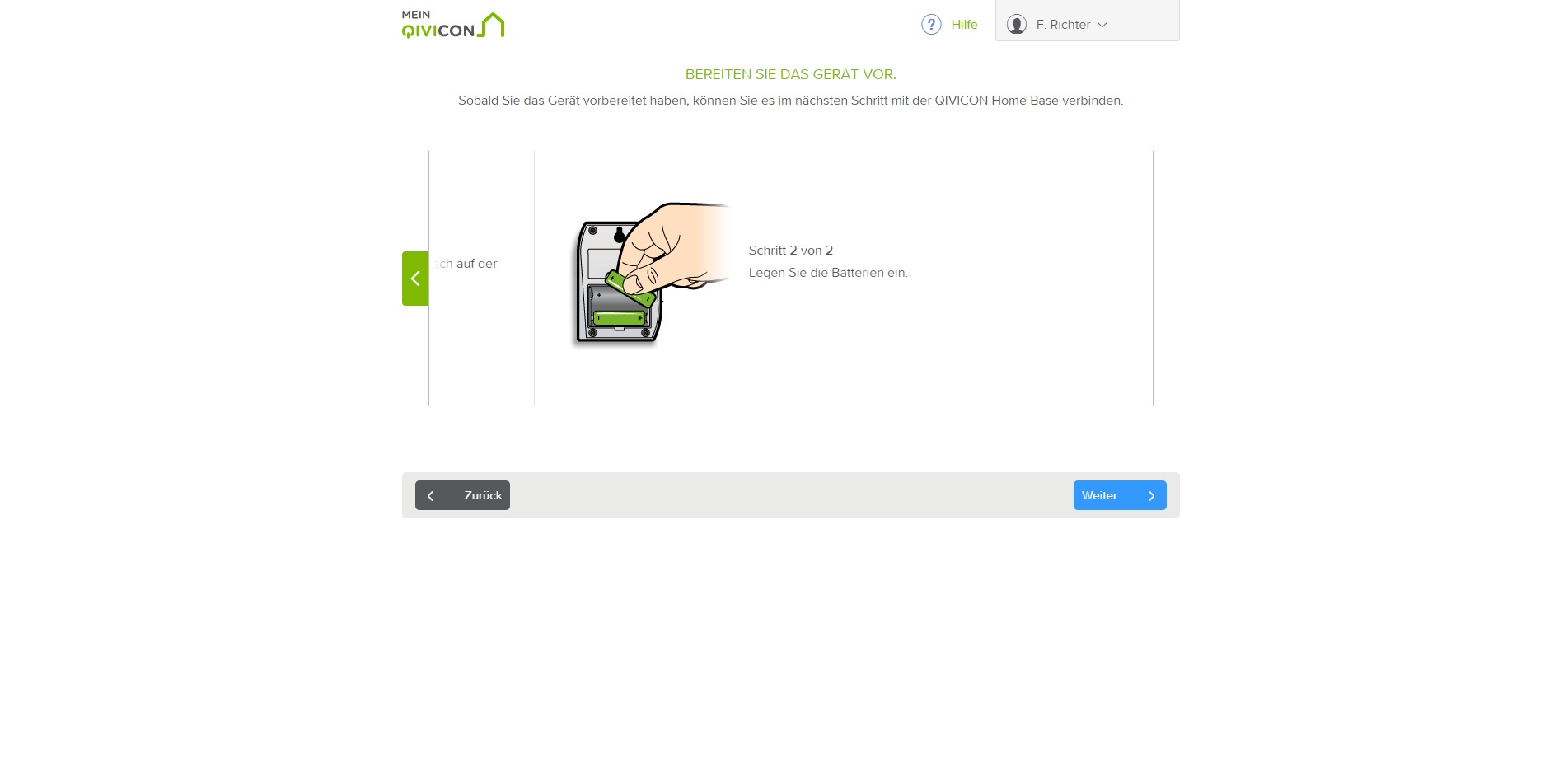

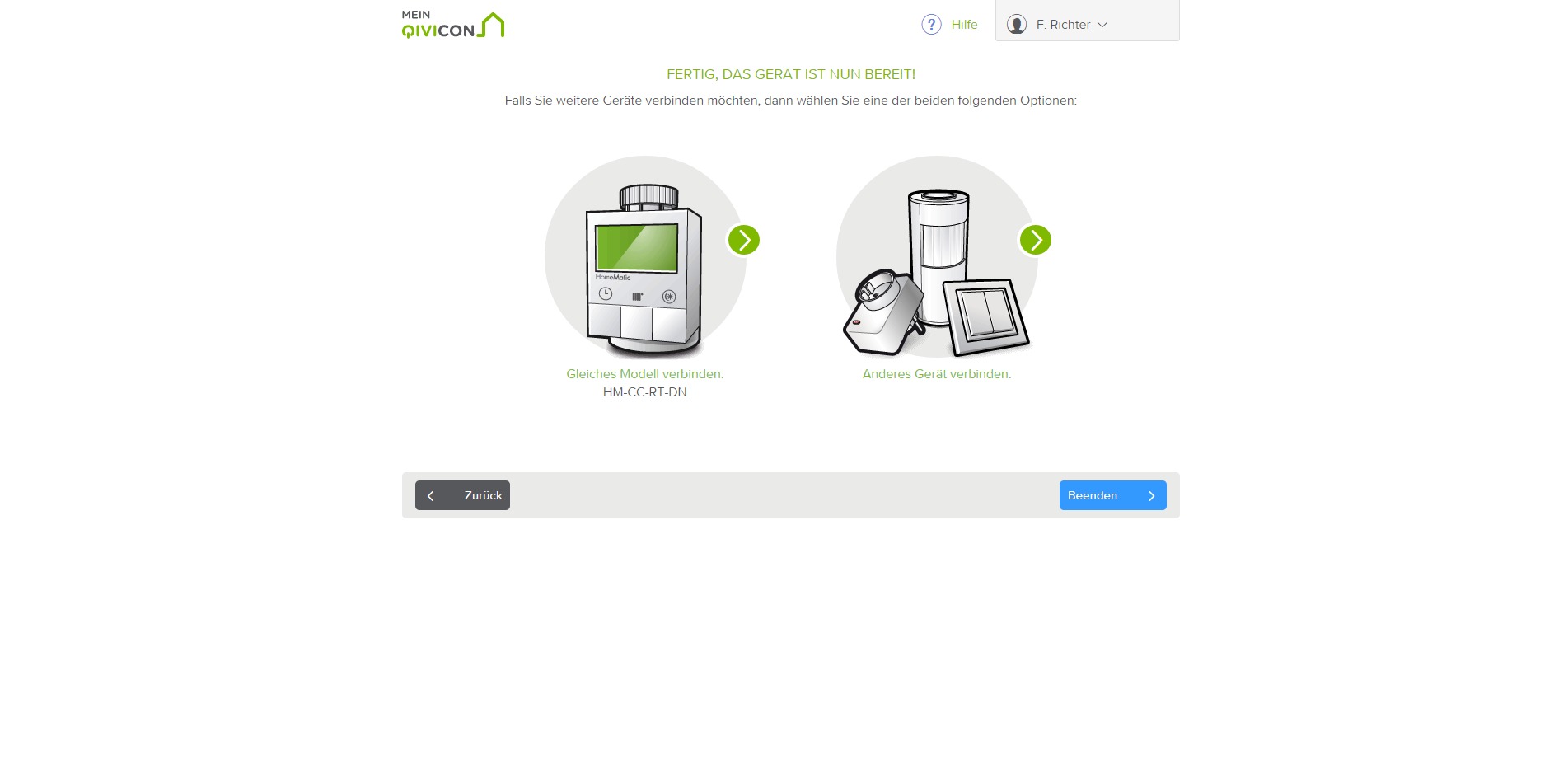

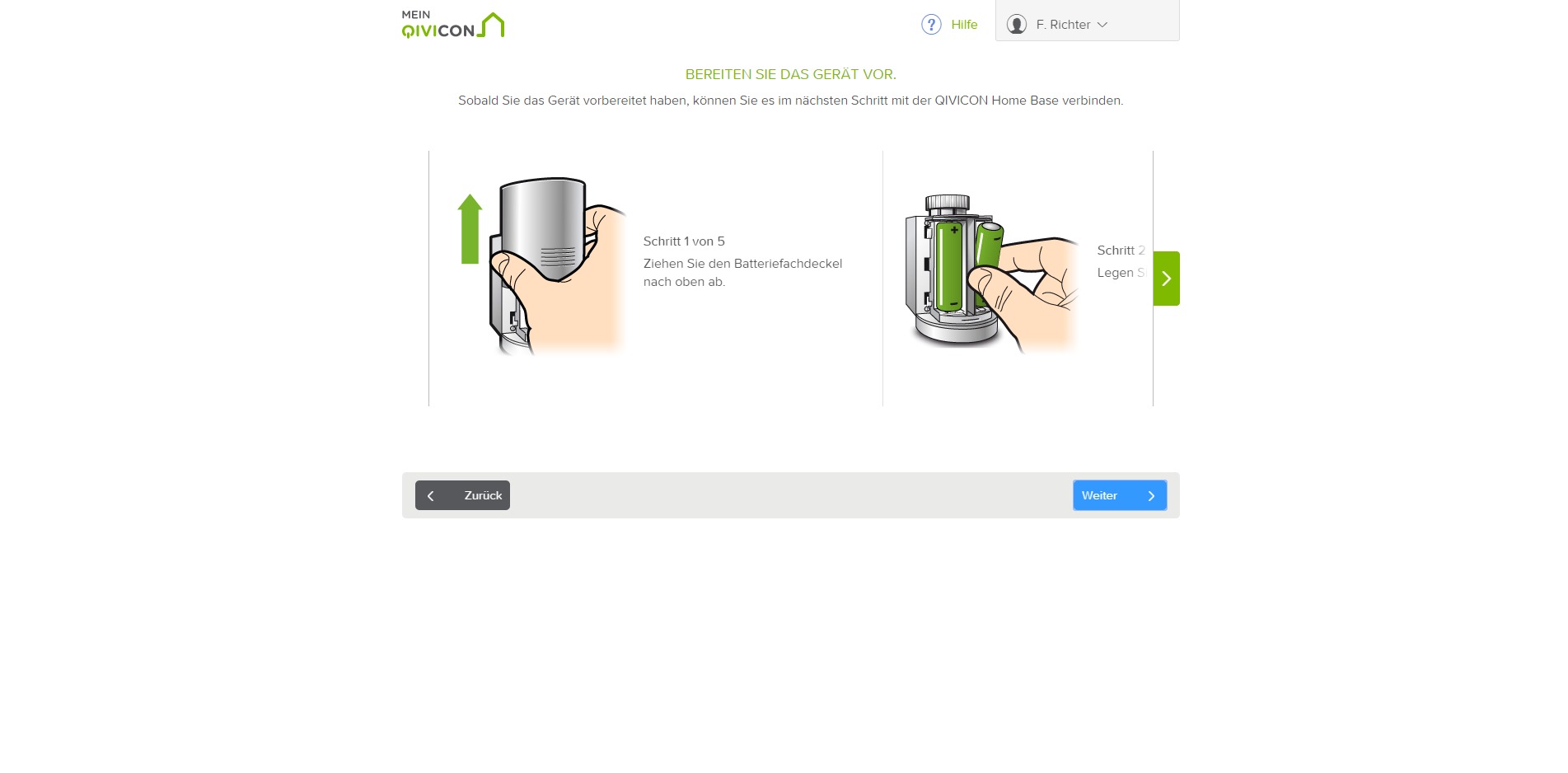

HomeMatic Funk-Temperatursensor anlernen

View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId5f79da4f2f

HomeMatic Funk Heizkörperthermostate anlernen

View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId062ace3697

EnBW-App Einrichtung

Das EnBW-Paket unterscheidet sich von anderen QIVICON-Pakten durch die mitgelieferten EnBW-Apps. Diese werden von EnBW entwickelt und vertrieben. Ist bereits eine QIVICON-Anlage vorhanden, können die Apps auch einzeln bei EnBW erworben werben. Pro Jahr werden dann rund 50 Euro für beide Lizenzen fällig.

Der EnBW-GeräteManager

Über den EnBW-GeräteManager können die bereits angelernten Zwischenstecker komfortabel verwaltet werden.  Die aufgeräumte Oberfläche überzeugte uns – mit wenigen Klicks konnten die Aufgaben vergeben und die Einrichtung abgeschlossen werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId4405254d90

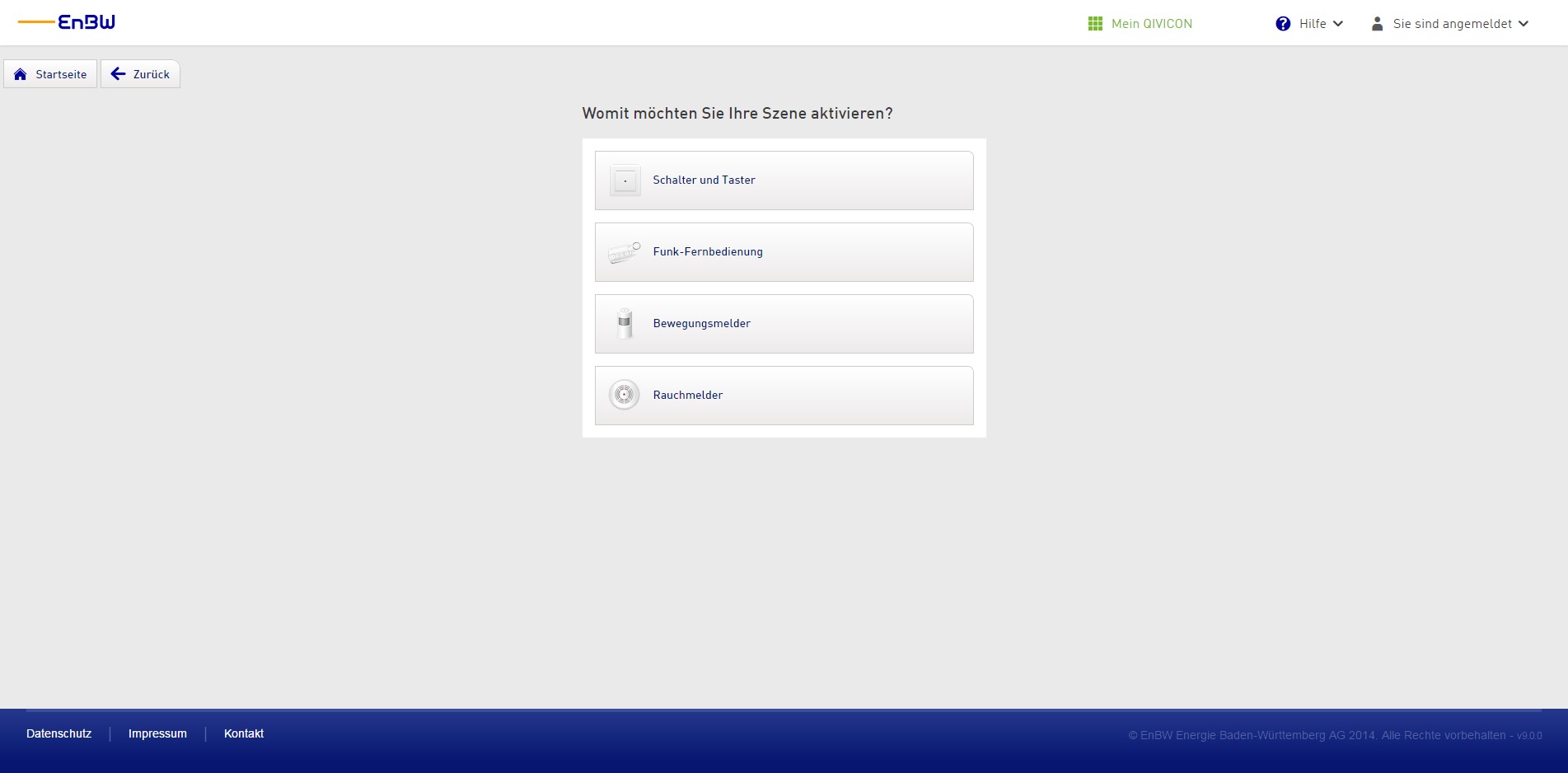

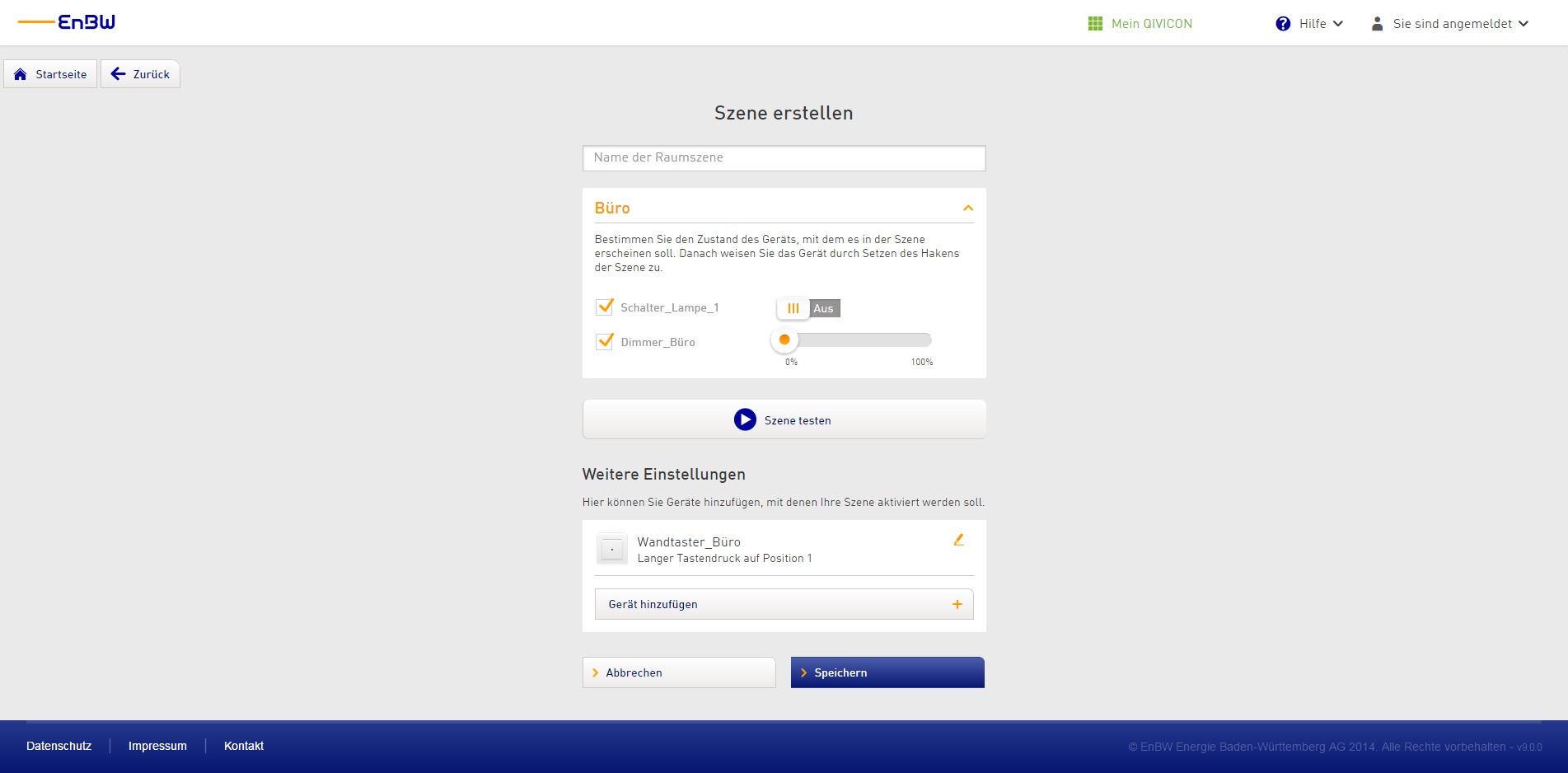

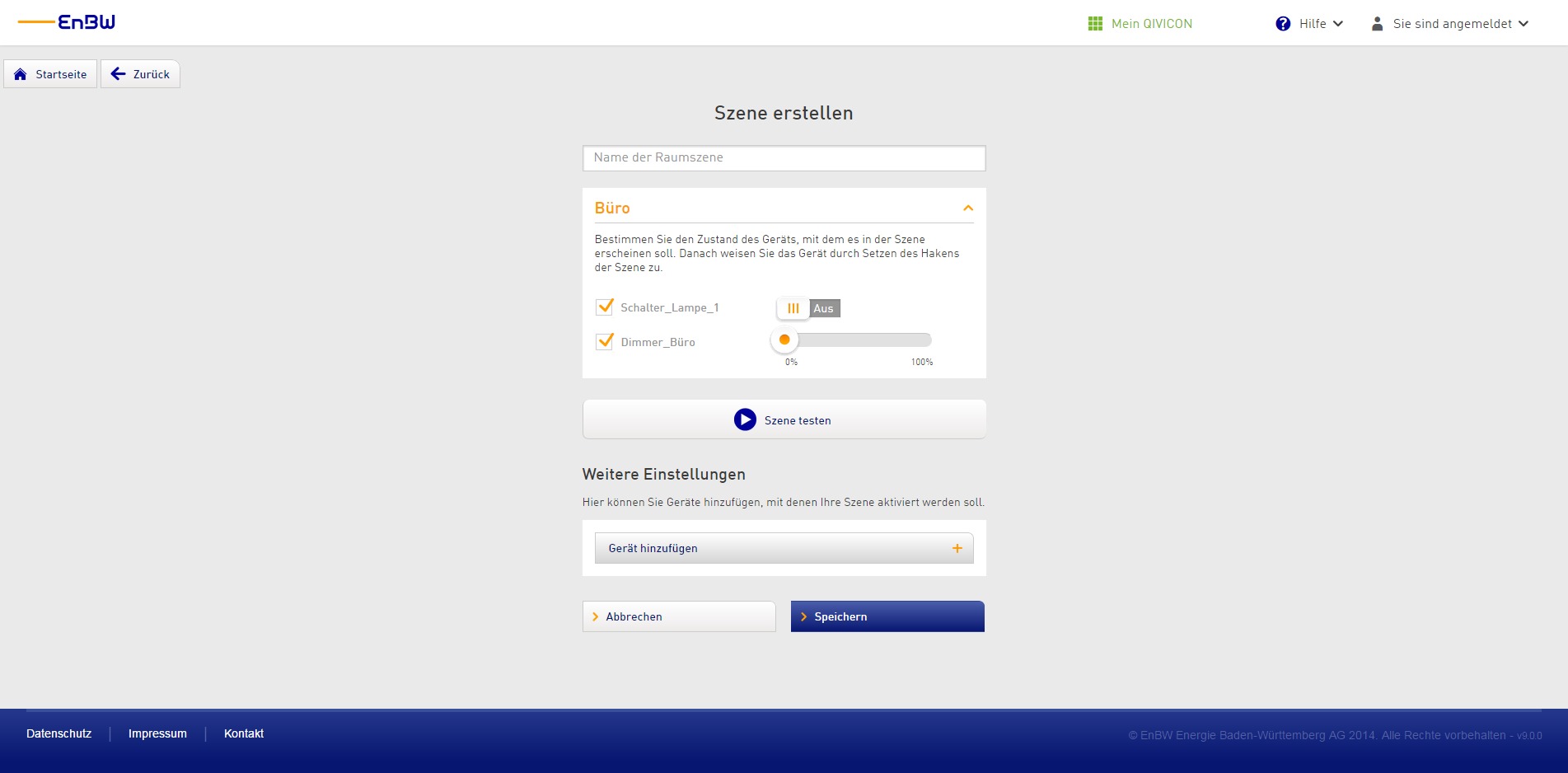

Über sogenannte Szenen wird den Komponenten beigebracht, welche Rolle(n) sie im Smart Home übernehmen sollen. Dies funktioniert tadellos und geht wirklich kinderleicht von der Hand. An dieser Stelle wird jedoch die Zielgruppe des Systems ganz besonders deutlich. Denn während einem die HomeMatic-Basis die totale Freiheit bei der Gerätezusammenstellung lässt und einen damit fast erschlägt, gibt die EnBW-App nur feste Anwendungsmöglichkeiten vor. Dies ist ein klarer Vorteil für Neulinge und Technikmuffel, aber auch ein Nachteil für technikverrückte Bastler und Entdecker. Aus unserer Sicht wäre es optimal, wenn der App zukünftig auch ein Profimodus verpasst würde, über den eigene Kombinationswünsche umgesetzt werden könnten.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId9b3da7e71b
Bei Bedarf kann auch ein sogenannter Urlaubsmodus eingerichtet werden, welcher mithilfe der Raumbeleuchtung die eigene Anwesenheit simuliert. Ein praktisches Sicherheitsfeature.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIda776a2bcdc

Der EnBW-HeizungsManager

Der EnBW-HeizungsManager folgt dem puristischem Design des EnBW-GeräteManagers. Nach dem Starten zeigt die App die mit Heizkörperthermostaten oder Luftfeuchtesensoren ausgestatteten Räume an. Informationen wie Temperatur oder Luftfeuchtigkeit sind in der Übersicht sofort sichtbar. Außerdem zeigt die Startseite der App bereits, ob die Räume gerade Aufheizen und wie die Soll- und Ist-Temperatur gerade ist. Im oberen Bereich kann zudem aus drei „Bereichen“ gewählt werden. Zur Verfügung stehen hier der klassische Zeitplan mit „Selbstlernfunktion“, die Spartemperatur und der Heizkörper-Aus-Modus, über den alle Heizkörper mit einem „Klick“ abgeschaltet werden können.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId882ce42765

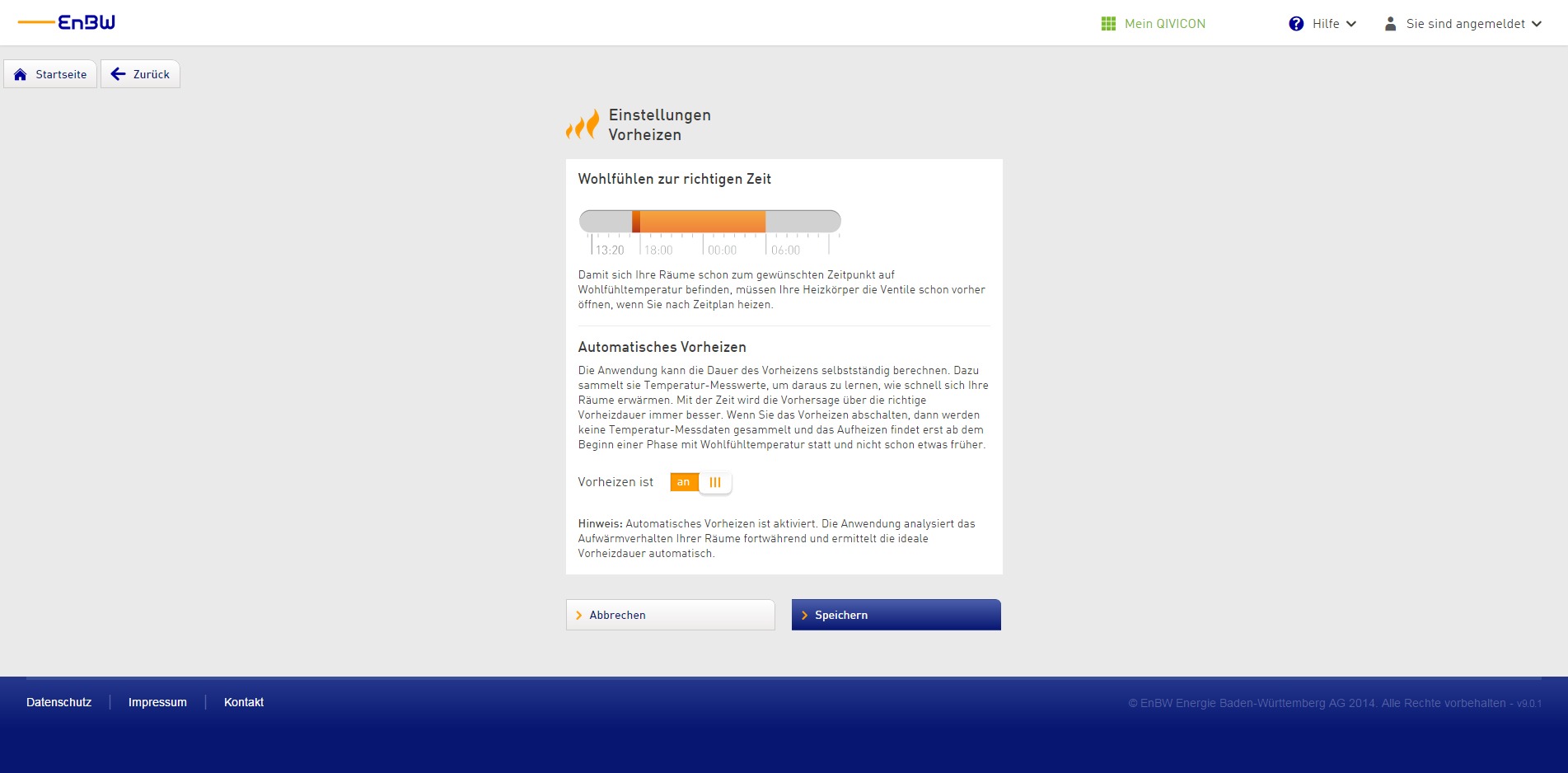

Besonders die Selbstlernfunktion der Zeitautomatik ist interessant. Diese bemisst die Zeitspanne, die der jeweilige Raum im Durchschnitt benötigt, um aufzuheizen. Ist eine Durchschnittszeit ermittelt, wird der Heizkörper genau um diese Zeitspanne früher angeschaltet, sodass der Raum pünktlich zur Wunschzeit warm ist. Ein wirklich praktisches Feature. Praktisch wäre, wenn diese Vorheizautomatik noch um eine Abkühlautomatik erweitert würde. Diese könnte automatisch ermitteln, wie lange die Räume im Durchschnitt benötigen, um unter die Wohlfühltemperatur abzukühlen. Dieser Heiz - Zeitraum könnte am Ende der Heizphase eingespart werden – selbst wenige gewonnene Minuten könnten so, aufs Jahr gerechnet, viele Heizstunden einsparen.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIde53e117292
Die Sparfunktion versetzt die Räume in eine Art Energiesparmodus, in dem die Raumtemperatur soweit abgesenkt wird, dass Energie eingespart, gleichzeitig aber auch die Raumauskühlung verhindert werden kann.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId8ae4f3fad3

QIVICON-Grundfunktionen

Auch ohne zusätzliche App bietet die QIVICON-Basis einige nützliche Funktionen. Ein Klick auf die QIVICON-Basissteuerung öffnet beispielsweise eine Übersicht, über die die Grundfunktionen der angeschlossenen Geräte gesteuert und zudem die von den Geräten erfassten Messwerte angezeigt werden können. Auch diese Übersicht zeigte sich modern und sehr übersichtlich. Sehr praktisch finden wir auch die Sortieroption dieser Übersichtsseite. Je nach Wunsch kann die Ansicht auf einzelne Räume oder Geräte reduziert werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProIdd26f28812e
Auch sehr nützlich sind die Einstellungen, welche die QIVICON-Basis von Haus aus mitbringt. Dort können neue Räume angelegt und Geräte, auch nach der Ersteinrichtung, anderen Räumen zugewiesen werden. Außerdem können dort bereits angeschlossene Aktoren oder Sensoren wieder entfernt bzw. abgelernt werden. Neben der Geräteübersicht gibt es auch eine Übersicht über bereits installierte Apps. Diese können von dort aus neu gestartet oder auch deinstalliert werden. Über den QIVICON-Homebase-Menüpunkt werden allgemeine Informationen zum Verbindungsstatus, der Firmwareversion,… angezeigt. Außerdem ist es möglich, die Basis von dort aus neuzustarten oder ein Backup anzulegen. Über den letzen Menüpunkt können die angeschlossenen USB-Schnittstellen angezeigt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId457f0cc9da
Nicht gerne gesehen, aber dennoch sehr nützlich, sind die Fehlermeldungen. Diese werden angezeigt, wenn Geräte nicht erreichbar sind oder etwas mit der Internetverbindung nicht stimmt.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/HMCCRTDN.html#sigProId33661956a9

Fazit - Was bleibt zu sagen?

Das auf dem QIVICON-System aufbauende ENBW-Starterpaket-Plus kombiniert zuverlässige und bewährte HomeMatic Komponenten mit einer übersichtlichen und leicht zu bedienenden Benutzeroberfläche. Für den Otto-Normalverbraucher bringen diese Apps alle wichtigen Funktionen mit, welche man für ein smartes Zuhause benötigt. Für technikverrückte User würden wir uns aber einen zusätzlichen Profimodus wünschen, über den die Komponenten ähnlich flexibel zusammengestellt werden können, wie es bei der HomeMatic-Basis möglich ist. Wie bereits gesagt, gibt es an den HomeMatic-Komponenten nichts zu meckern. Wir hätten jedoch aus praktischen Gründen das HomeMatic-Wandthermostat dem im Paket enthaltenen Funk-Temperatursensor vorgezogen. Vermisst haben wir zudem einen Tür/Fenstersensor, welcher wunderbar mit der gut durchdachten EnBW-Heizungs-App einsetzbar gewesen wäre. Im Zusammenspiel mit einem solchen Sensor schaltet die App den Heizkörper sofort ab, sobald ein Fenster oder eine Tür geöffnet wird. Da diese Komponenten jedoch noch problemlos zugekauft werden können, ist das Fehlen allenfalls ärgerlich, aber kein Beinbruch. Unter dem Artikel werden wir eine Liste anhängen, in der die Komponenten, welche eine sinnvolle Ergänzung bilden würden, noch einmal detailliert aufgezählt werden.

Der 256-bit verschlüsselte Onlinezugang über die QIVICON-Webseite, funktionierte tadellos. Auch der LAN-Zugang war problemlos möglich – allerdings nur, solange eine Internetverbindung bestand. Dieser Punkt störte uns ein wenig. Zum einem empfanden wir es als unnötige Geschwindigkeitsbremse, die Basis immer über die Online-Webseite, anstatt über die LAN-Verbindung administrieren zu müssen, zum anderen stellte sich uns die Frage, was mit dem QIVICON-Smart Home passiert, wenn mal keine Internetverbindung verfügbar ist. Eine Bedienung ist dann nicht möglich. An dieser Stelle wünschen wir uns einen zusätzlichen Offlinemodus, bei dem man sich auch einloggen kann, wenn mal kein Internet zur Verfügung steht. Bis auf diesen Punkt gibt es an der Basis nichts zu meckern. Die Verarbeitungsqualität ist sehr gut und der Stromverbrauch beim Betrieb mit HomeMatic-Komponenten sehr gering.

Sieht man vom fehlenden Offline-Modus ab, hat das QIVICON- und das EnBW-Team sehr viel richtig gemacht, wo andere scheitern. Die Oberfläche ist wirklich fantastisch und die per EnBW-App angelegten Szenen/Programme laufen problemlos und zuverlässig. Die Idee, die Komponenten vieler Hersteller zusammenzuführen, ist genau das, was die Smart Home-Branche aus unserer Sicht benötigt, um in Zukunft für die breite Masse interessant zu werden.

Durch die gezeigte Leistung und die gut verarbeiteten Komponenten, können wir mit ruhigem Gewissen unseren Quality-Award vergeben. Der Umfang der getesteten EnBW-Apps und der QIVICON-Oberfläche ist zwar noch ausbaufähig, aber deren hervorragendes Bedienkonzept wirklich innovativ. Sowohl die getesteten Apps als auch die QIVICON-Oberfläche, verdienen sich damit zusätzlich unseren Innovations-Award.

Smarthelpers Quality-Award-2014     Smarthelpers Innovation-Award-2014



Freigegeben in Smarthome
