In diesem Ratgeber erläutern wir den Zusammenbau der Homematic HM-SEC-SIR-WM Mini-Alarmsirene, mit der Homematic-Systeme um eine frei platzierbare Sirene erweitert werden können.

Vorwort

In unseren Selbstbauratgebern (Link) stellen wir Selbstbausätze vor, welche aufgrund ihrer praktischen Funktionen einen deutlichen Mehrwert für das Smart Home mitbringen. Somit kann sich die Anschaffung nicht nur aufgrund des Preises, sondern auch durch die einzigartigen Fähigkeiten der brandaktuellen Geräte lohnen. Zu Beginn der Schritt-für-Schritt-Anleitung geben wir stets eine kurze Einschätzung über den Arbeitsaufwand, das benötigte Werkzeug und die erforderlichen Fähigkeiten ab. Da handwerkliche Fähigkeiten jedoch stark variieren können, sollte vor allem der zeitliche Rahmen nicht zu genau genommen werden. Darüber hinaus sollte passendes Werkzeug und die nötige Geduld vorhanden sein, um auch filigrane Arbeiten ohne einen Nervenzusammenbruch erledigen zu können. Ist das nötige Wissen zum richtigen Werkzeug oder dem Umgang damit noch nicht vorhanden, helfen unsere zahlreichen Praxisratgeber beim Erlernen neuer Fähigkeiten. Praktische Tipps zum Löten gibt es in unserem Ratgeber „Löten und Entlöten wie die Profis“ (Link). Passendes Werkzeug stellen wir im Ratgeber „TOOLCRAFT Elektriker-Werkzeugset im Praxistest“ (Link) vor. Den grundsätzlichen Umgang mit einem Multimeter erläutern wir im Artikel „InLine MAS838 Multimeter im Praxistest“ (Link).


Arbeitsaufwand

Die Homematic HM-SEC-SIR-WM Mini-Alarmsirene-Set (Link) besteht aus einer überschaubaren Anzahl an Teilen, setzt jedoch teilweise fortgeschrittene Lötfähigkeiten voraus. Für den Zusammenbau sollten 25-45 Minuten eingeplant werden.


Benötigtes Werkzeug

Für die Montage der Sirene wird neben einem Lötkolben mit Lötspitze (Link) auch ein Präzisionsseitenschneider (Link) und ein T7-Torxschraubendreher (Link) benötigt. Auch ein Kabelabisolierer (Link) und eine dritte Hand (Link) können sehr hilfreich sein.



HM-SEC-SIR-WM Lieferumfang

Der HM-SEC-SIR-WM -Bausatz beinhaltet das Gehäuse, welches aus drei Kunststoffteilen besteht, zwei Sätze Schrauben, eine kurze Leitung, die Hauptplatine und einen Lautsprecher. Darüber hinaus wird eine LED inkl. Halter, ein Taster sowie ein Stecker mit dazugehöriger Buchse mitgeliefert. Die benötigten Batteriekontakte, das Montagematerial, eine bebilderte Montageanleitung und die Bedienungsanleitung für die fertige Sirene, liegen natürlich auch bei.

HM-SEC-SIR-WM Montage

Im folgenden Abschnitt erläutern wir die nötigen Arbeitsgänge im Detail. Die Reihenfolge der Überschriften entspricht dabei der Arbeitsreihenfolge, welche im Optimalfall eingehalten werden sollte.

HM-SEC-SIR-WM LED einlöten

Wir beginnen den Zusammenbau mit dem Einlöten der LED. Hierfür muss die LED zuerst in die dafür vorgesehene Halterung und danach in die Platine eingeführt werden. Hierbei muss zwingend auf die richtige Polung geachtet werden. Für das Einlöten wird Fingerspitzengefühl und etwas Geduld benötigt, da die LED-Pole sehr nah beieinanderliegen. Das Antennenkabel kann vorerst am LED-Halter fixiert werden.

HM-SEC-SIR-WM Taster einlöten

Nach dem Einlöten der LED bauen wir den Taster in die Platine ein. Dieser muss einzig in die Platine eingesteckt und danach vorsichtig verlötet werden. Hierbei muss darauf geachtet werden, dass der darüberliegende Antennenhalter beim Einlöten nicht beschädigt wird.

HM-SEC-SIR-WM Steckkontakte einlöten

HM-SEC-SIR-WM Lautsprecher vorbereiten

Nun können wir uns dem Lautsprecher widmen. Dieser muss zuerst in das zugehörige PCB eingefädelt und danach verlötet werden. Ist dies erledigt, muss das mitgelieferte Kabel auf jeder Seite um 2-3mm abisoliert und anschließend in die Lautsprecheranschlüsse der Platine eingeführt werden. Im Anschluss erfolgt das Verlöten. Wichtig: Das Kabel sollte an dieser Stelle des Zusammenbaus noch nicht getrennt werden. Ist alles verlötet, kann der Lautsprecher in das Kunststoffgehäuse eingesetzt werden.

HM-SEC-SIR-WM Lautsprecher einbauen

Der eben zusammengebaute Lautsprecher kann nun in das Gehäuse eingebaut werden. Hierfür knickt man zuerst das angelötete Kabel genau in der Mitte, sodass zwei gleich lange Teile entstehen. Danach fädelt man die entstandene Spitze durch das o-förmige Loch, bis der Lautsprecher aufgesetzt und eingerastet werden kann.

HM-SEC-SIR-WM Lautsprecher anlöten

Jetzt kann der Lautsprecher mit der Platine verbunden werden. Hierzu wird zuerst das Kabel am eben erzeugten Knick getrennt und die zwei Kabelenden jeweils um 2-3mm abisoliert. Ist dies getan, sollten sowohl die Kabelenden als auch die Kontaktstellen auf dem PCB verzinnt werden. Hierdurch wird das nun folgende Anlöten der Kabelenden sehr erleichtert.

HM-SEC-SIR-WM Antennenkabel einfädeln

Nun kann das Antennenkabel aus dem LED-Halterahmen entfernt und durch das noch freie Loch ins Lautsprechergehäuse gesteckt werden.

HM-SEC-SIR-WM Batteriefach vorbereiten

HM-SEC-SIR-WM Batterieanschlüsse anlöten

Jetzt die Platine auf das Batteriefach aufsetzen und die zwei Kontakte verlöten.

HM-SEC-SIR-WM Batteriefach montieren

HM-SEC-SIR-WM Antenne fixieren

HM-SEC-SIR-WM Endmontage

Ganz zum Schluss muss nur noch die Wandhalterung mit dem Sabotagekontakt bestückt werden. Hierfür wird die mitgelieferte Buchse zuerst mit einem Draht gebrückt und danach in das Gehäuse eingeschoben. Fertig ist die Homematic HM-SEC-SIR-WM Mini-Alarmsirene –Herzlichen Glückwunsch!

Fazit: Was bleibt zu sagen?

Auch die Homematic HM-SEC-SIR-WM Mini-Alarmsirene ließ sich wunderbar montieren. Alles passte einwandfrei und die Qualität der Komponenten ließ keine Wünsche offen. Da die LED-Anschlüsse sehr nah beieinanderliegen, sollte aber etwas Löterfahrung mitgebracht werden. Mit etwas Geduld und einer Entlötpumpe (Link) zum Beseitigen von eventuell zu viel aufgeschmolzenem Lötzinn, sollten aber auch Anfänger das Verlöten meistern.
Freigegeben in Smarthome
In diesem Ratgeber erläutern wir den Zusammenbau des Homematic HMIP-DS55 Tischaufsteller-Bausatzes, mit dem Homematic- und Homematic-IP-Wandthermostate und Wandtaster bequem auf dem Tisch platziert werden können.


Vorwort

In unseren Selbstbauratgebern (Link) stellen wir Selbstbausätze vor, welche aufgrund ihrer praktischen Funktionen einen deutlichen Mehrwert für das Smart Home mitbringen. Somit kann sich die Anschaffung nicht nur aufgrund des Preises, sondern auch durch die einzigartigen Fähigkeiten der brandaktuellen Geräte lohnen. Zu Beginn der Schritt-für-Schritt-Anleitung geben wir stets eine kurze Einschätzung über den Arbeitsaufwand, das benötigte Werkzeug und die erforderlichen Fähigkeiten ab. Da handwerkliche Fähigkeiten jedoch stark variieren können, sollte vor allem der zeitliche Rahmen nicht zu genau genommen werden. Darüber hinaus sollte passendes Werkzeug und die nötige Geduld vorhanden sein, um auch filigrane Arbeiten ohne einen Nervenzusammenbruch erledigen zu können. Ist das nötige Wissen zum richtigen Werkzeug oder dem Umgang damit noch nicht vorhanden, helfen unsere zahlreichen Praxisratgeber beim Erlernen neuer Fähigkeiten. Praktische Tipps zum Löten gibt es in unserem Ratgeber „Löten und Entlöten wie die Profis“ (Link). Passendes Werkzeug stellen wir im Ratgeber „TOOLCRAFT Elektriker-Werkzeugset im Praxistest“ (Link) vor. Den grundsätzlichen Umgang mit einem Multimeter erläutern wir im Artikel „InLine MAS838 Multimeter im Praxistest“ (Link).


Arbeitsaufwand

Der Homematic HMIP-DS55 Tischaufsteller-Bausatz (Link) besteht aus einer überschaubaren Anzahl an Teilen, weshalb dieser auch Anfängern mit grundsätzlichen Lötkenntnissen gelingen sollte. Für den Zusammenbau sollten 10-15 Minuten eingeplant werden.


Benötigtes Werkzeug

Für die Montage des Tischaufstellers sollte neben einem Lötkolben mit Lötspitze (Link) auch ein Präzisionsseitenschneider (Link) und ein T7-Torxschraubendreher (Link) vorhanden sein. Auch ein Kabelabisolierer (Link) kann sehr hilfreich sein.


HMIP-DS55 Lieferumfang

Der HMIP-DS55-Bausatz beinhaltet das Gehäuse, welches aus fünf Kunststoffteilen besteht, einen Satz Schrauben, zwei kurze Leitungen, die benötigten Batteriekontakte und vier kleine Gummifüßchen, welche einen sicheren Stand garantieren sollen. Darüber hinaus liegen eine bebilderte Montageanleitung und die Bedienungsanleitung für den fertigen Tischaufsteller bei.

HMIP-DS55 Montage

Im folgenden Abschnitt erläutern wir die nötigen Arbeitsgänge im Detail. Die Reihenfolge der Überschriften entspricht dabei der Arbeitsreihenfolge, welche im Optimalfall eingehalten werden sollte.

HMIP-DS55 Batteriekontakte einsetzen

Im ersten Schritt ordnen wir die Batteriekontakte der richtigen Steckposition zu. Die breiten Kontakte müssen in die zugehörigen Positionen im Gehäuseunterteil und die schmaleren Kontaktblättchen in den späteren Gerätehalter eingeschoben werden. Wie die Kontakte richtig platziert werden müssen, zeigen wir in den folgenden Bildern. Tipp: Lötanfänger sollten die kleinen Kontakte noch nicht bis zum Anschlag in die zugehörigen Gehäuseschlitze einführen. Dies kann das spätere Anlöten der Leitungen erleichtern.

HMIP-DS55 Leitungen vorbereiten

Nach dem Einstecken der Kontakte widmen wir uns den mitgelieferten Leitungen. Diese müssen zuerst zugeschnitten und danach abisoliert werden. Da die Leitungen sehr knapp bemessen sind, sollte der Zuschnitt so genau wie möglich erfolgen. Zu guter Letzt verdrillen und verzinnen wir die Leitungsenden, wodurch das spätere Verlöten mit den Batteriekontakten deutlich erleichtert wird.

HMIP-DS55 Gerätehalter montieren

Der Gerätehalter stellt neben den Haltepunkten auch zwei „Batterieattrappen“ bereit, welche später in den Batterieschächten des jeweiligen Wandtasters die AAA-Batterien ersetzen und somit die Stromversorgung sicherstellen. Der graue Einsatz sollte vor dem Verlöten in das Frontteil des Gehäuses eingesetzt und mit Hilfe der mitgelieferten Schrauben befestigt werden. Für die Schrauben wird ein T7-Torxschraubendreher benötigt.

HMIP-DS55 Leitungen verlöten

Nun kann der Batterieschacht für die LR-6-Batterien mit dem Gerätehalter per Leitung verbunden werden. Hierfür nutzen wir die zuvor vorbereiteten Leitungen, welche wie auf den folgenden Bildern zu sehen, verlötet werden müssen. Damit das Löten rasch erledigt ist, sollte jede Lötstelle vorverzinnt werden, bevor die jeweilige Leitung angesetzt wird. Dies verhindert Beschädigungen am Kunststoffgehäuse durch zu viel Hitzeeinwirkung.

HMIP-DS55 Gehäuse zusammenbauen

Nun kann das Gehäuse zusammengesteckt und verschraubt werden. Hierfür wird zuerst das Vorderteil auf das Rückteilteil aufgeschoben, bis dieses kaum merklich einrastet. Danach kann das Unterteil aufgesteckt und mithilfe der vier noch übrigen Torxschrauben befestigt werden.

HMIP-DS55 Standfüße ankleben

Zu guter Letzt müssen noch die Gummifüße angeklebt werden. Ist dies erledigt, ist der Tischaufsteller fertig montiert. Herzlichen Glückwunsch.

Fazit: Was bleibt zu sagen?

Der HMIP-DS55-Tischaufsteller-Bausatz (Link) ist in wenigen Minuten zusammengebaut und auch für Anfänger gut geeignet. Alle Bauteile zeigten sich gut verarbeitet und sehr passgenau. Einzig die mitgelieferten Leitungen könnten aus unserer Sicht 1-2cm länger sein, da dies das Verlöten erleichtern würde. Der fertige Tischaufsteller nimmt nach der Montage problemlos Geräte von Homematic und Homematic IP auf, welche für die Montage in 55er-Halterahmen konzipiert sind. Auch Geräte aus dem MAX!- oder dem FS20-System sollten passen – zur Sicherheit sollte hier aber vorab die richtige Polung geprüft werden. Da der Halter LR-6/AA-Batterien (Link) anstatt der sonst üblichen LR03/AAA-Batterien (Link) aufnimmt, sollten in den Tischständer eingesteckte Geräte sogar deutlich länger mit einem Batteriesatz auskommen.
Freigegeben in Smarthome
Mit dem Selbstbauratgeber zum Homematic Funkschaltaktor für die Hutschienenmontage (HM-LC-PMSw1-DR) veröffentlichen wir eine weitere Schritt-für-Schritt-Anleitungen in unserer Selbstbau-Rubrik (Link).


Vorwort

In unseren Selbstbauratgebern stellen wir Selbstbausätze vor, welche aufgrund ihrer praktischen Funktionen einen deutlichen Mehrwert für das Smart Home mitbringen. Somit kann sich die Anschaffung nicht nur aufgrund des Preises, sondern auch durch die einzigartigen Fähigkeiten der brandaktuellen Geräte lohnen. Zu Beginn der Schritt-für-Schritt-Anleitung geben wir stets eine kurze Einschätzung über den Arbeitsaufwand, das benötigte Werkzeug und die erforderlichen Fähigkeiten ab. Da handwerkliche Fähigkeiten jedoch stark variieren können, sollte vor allem der zeitliche Rahmen nicht zu genau genommen werden. Darüber hinaus sollte passendes Werkzeug und die nötige Geduld vorhanden sein, um auch filigrane Arbeiten ohne einen Nervenzusammenbruch erledigen zu können. Ist das nötige Wissen zum richtigen Werkzeug oder dem Umgang damit noch nicht vorhanden, helfen unsere zahlreichen Praxisratgeber beim Erlernen neuer Fähigkeiten. Praktische Tipps zum Löten gibt es in unserem Ratgeber „Löten und Entlöten wie die Profis“ (Link). Passendes Werkzeug stellen wir im Ratgeber „TOOLCRAFT Elektriker-Werkzeugset im Praxistest“ (Link) vor. Den grundsätzlichen Umgang mit einem Multimeter erläutern wir im Artikel „InLine MAS838 Multimeter im Praxistest“ (Link).



Arbeitsaufwand

Der Homematic Funkschaltaktor für die Hutschienenmontage (HM-LC-PMSw1-DR) sollte auch Anfängern mit grundsätzlichen Lötkenntnissen gelingen. Bei konzentrierter Vorgehensweise wird für die Montage zwischen 20 und 45 Minuten benötigt.


Benötigtes Werkzeug

Für die Montage des Aktors wird neben einem Lötkolben mit Lötspitze (Link), auch ein Präzisionsseitenschneider (Link) und - bei korpulenten Fingern - auch eine Pinzette (Link) benötigt. Eine dritte Hand (Link) kann bei manchen Arbeitsschritten sehr hilfreich sein, wird aber nicht zwingend gebraucht.


HM-LC-PMSw1-DR Lieferumfang

Dem HM-ES-PMSw1-DR-Set liegen neben dem Gehäuse, welches an einen Sicherungsautomaten erinnert, auch eine vorbestückte Platine, ein Funkmodul und zahlreiche weitere elektronische Bauteile bei. Dazu kommen die Frontabdeckung, ein Lichtleiter und eine Kunststofffeder, welche später für festen Halt auf der Hutschiene sorgen soll. Eine Anleitung liegt natürlich auch bei.

HM-LC-PMSw1-DR Montage

Im folgenden Abschnitt erläutern wir die nötigen Arbeitsgänge im Detail. Die Reihenfolge der Überschriften entspricht dabei der Arbeitsreihenfolge, welche im Optimalfall eingehalten werden sollte.

HM-LC-PMSw1-DR Taster einlöten

HM-LC-PMSw1-DR Kabelanschlüsse vorbereiten

HM-LC-PMSw1-DR Kabelanschlüsse einlöten

Die vier Kabelanschlüsse können nun nach und nach eingelötet werden. Dabei sollte stets der richtige Sitz geprüft werden, bevor der Lötkolben zum Einsatz kommt. Der eben vorbereitete Kabelanschluss mit der kleinen Anschlussplatine sollte am besten ganz zum Schluss mit der Hauptplatine verlötet werden, da dies das Ausrichten deutlich erleichtert.

HM-LC-PMSw1-DR Kabelanschlüsse nachbearbeiten

Nach dem Verlöten müssen die weit herausstehenden Pins noch gekürzt werden. Hierfür sollte ein Präzisionsseitenschneider genutzt werden.

HM-LC-PMSw1-DR Sw1 Bauteile einlöten

Wurden die Kabelanschlüsse verlötet, können auch das Relais, die Sicherung und die zwei verbleibenden Widerstände eingelötet werden. Das Relais und die Sicherung passen direkt und ohne Anpassung in die Platine. Die Anschlussbeinchen der Widerstände müssen jedoch vorab zurechtgebogen werden. Die Rundung eines kleinen Schraubendrehers kann hierbei als Biegehilfe genutzt werden. Wurden die Widerstände, wie auf unseren Bildern gezeigt, eingesetzt und verlötet, müssen nur noch die überstehenden Drähte gekürzt werden.

HM-LC-PMSw1-DR Funkmodul einbauen

Zu guter Letzt muss noch das Funkmodul eingelötet werden. Hierbei muss zwingend darauf geachtet werden, dass der Abstand zwischen beiden Platinen etwa 5-6 Millimeter beträgt. Das Ausrichten der Platine kann hierbei durch das Verlöten der äußeren Pins erleichtert werden. Vor dem Aufsetzen des Funkmodus sollten jedoch zuerst die Antennenhalter eingesetzt werden.

HM-LC-PMSw1-DR Platine einsetzen

Nun sind die Lötarbeiten abgeschlossen und das PCB kann in das Kunststoffgehäuse eingeschoben werden. Damit die Antennenhalter beim Einfädeln nicht herausfallen, können diese durch Einschieben der Antenne fixiert werden. Hierbei sollte das jeweilige Loch genutzt werden, welches sich näher an der Platine befindet. Den Deckel setzen wir in diesem Arbeitsschritt noch nicht auf das Gehäuse auf.

HM-LC-Sw1-DR Lichtleiter platzieren

Dem Gehäuse fehlt nun noch der Frontdeckel, welcher Platz für den Taster und einen Lichtleiter für die Status-LED mitbringt. Der besagte Lichtleiter muss jedoch zuerst eingesteckt und bei Bedarf mithilfe von Sekundenkleber (Link) fixiert werden. Bei uns hielt der Lichtleiter auch ohne Kleber, sollte dieser wackeln, reicht ein winziger Klebepunkt zur Fixierung aus. Um Verfärbungen auf dem Kunststoff zu vermeiden, sollte das Bauteil während der Klebertrockenzeit nicht angehaucht bzw. angepustet werden.

HM-LC-PMSw1-DR Antennenhalter anpassen

Damit das Gehäuse geschlossen werden kann, müssen zuerst noch die Antennenhalter gekürzt werden. Hierfür eignet sich am besten ein Präzisionsseitenschneider.

HM-LC-Sw1-DR Endmontage

Mit dem Aufsetzen des Gehäusedeckels und dem Einklipsen der Front ist der Zusammenbau nahezu erledigt. Einzig die Kunststofffeder muss noch auf der Rückseite eingeschoben werden. Fertig ist der Homematic Hutschienen-Funkschaltaktor HM-LC-PMSw1-DR. Herzlichen Glückwunsch.

Fazit: Was bleibt zu sagen?

Auch der Komplettbausatz „Homematic Hutschienen-Funkschaltaktor HM-LC-PMSw1-DR“ (Link) erweitert das Homematic-System um einen äußerst nützlichen Aktor, welcher so manchen Unterputzsaktor ablösen und dabei sogar bequem im Sicherungskasten untergebracht werden kann. Geeignete Lötkenntnisse vorausgesetzt, kann dieser Bausatz in 20-45 Minuten zusammengebaut werden. Wie man den fertigen Aktor im Schaltschrank montiert und wie er von dort aus Schalten kann, erläutern wir im nächsten Homematic Praxisratgeber, welcher voraussichtlich im Frühjahr 2017 erscheinen wird.
Freigegeben in Smarthome
Mit unserem Selbstbauratgeber zum Homematic Hutschienenmodul mit Leistungsmessung (HM-ES-PMSw1-DR) starten wir eine neue Rubrik, in der wir den Zusammenbau von interessanten Produkten und Ideen in Schritt-für-Schritt-Anleitungen erläutern werden.



Vorwort

In unseren Selbstbauratgebern stellen wir Selbstbausätze vor, welche aufgrund ihrer praktischen Funktionen einen deutlichen Mehrwert für das Smart Home mitbringen. Somit kann sich die Anschaffung nicht nur aufgrund des Preises, sondern auch durch die einzigartigen Fähigkeiten der brandaktuellen Geräte lohnen. Zu Beginn der Schritt-für-Schritt-Anleitung werden wir stets eine kurze Einschätzung über den Arbeitsaufwand, das benötigte Werkzeug und die benötigten Fähigkeiten abgeben. Da handwerkliche Fähigkeiten jedoch stark variieren können, sollte vor allem der zeitliche Rahmen nicht zu genau genommen werden. Darüber hinaus sollte passendes Werkzeug und die nötige Geduld vorhanden sein, um auch filigrane Arbeiten ohne einen Nervenzusammenbruch erledigen zu können. Sollte das nötige Wissen zum richtigen Werkzeug oder dem Umgang damit noch nicht vorhanden sein, helfen unsere zahlreichen Praxisratgeber beim Erlernen neuer Fähigkeiten. Praktische Tipps zum Löten gibt es in unserem Ratgeber „Löten und Entlöten wie die Profis“ (Link). Passendes Werkzeug stellen wir im Ratgeber „TOOLCRAFT Elektriker-Werkzeugset im Praxistest“ (Link) vor. Den grundsätzlichen Umgang mit einem Multimeter erläutern wir im Artikel „InLine MAS838 Multimeter im Praxistest“(Link).


Arbeitsaufwand

Das Homematic Hutschienenmodul mit Leistungsmessung für die Hutschienenmontage (HM-ES-PMSw1-DR) sollte auch Anfängern mit grundsätzlichen Lötkenntnissen gelingen. Die Montage ist in der Regel in 15-30 Minuten erledigt.


Benötigtes Werkzeug

Für die Montage des Aktors sollte neben einem Lötkolben mit Lötspitze (Link) auch ein Präzisionsseitenschneider (Link), ein Cuttermesser(Link), ein PH2-Kreuzschlitzschraubendreher (Link), eine Pinzette (Link) und etwas Sekundenkleber (Link) vorhanden sein. Auch eine dritte Hand (Link) kann sehr hilfreich sein.


HM-ES-PMSw-DR Lieferumfang

Das HM-ES-PMSw1-DR Set besteht aus nur wenigen Einzelteilen. Neben dem Gehäuse, zwei vorbestückten Platinen und der Frontabdeckung, liegen auch ein Lichtleiter, mehrere Kunststoffteile sowie eine Schraube zum Verschließen des Gehäuses bei. Darüber hinaus finden sich auch eine Kunststofffeder und einige Pins zum Einlöten im Lieferumfang.


HM-ES-PMSw1-DR Montage

Im folgenden Abschnitt erläutern wir die nötigen Arbeitsgänge im Detail. Die Reihenfolge der Überschriften entspricht dabei der Arbeitsreihenfolge, welche im Optimalfall eingehalten werden sollte.

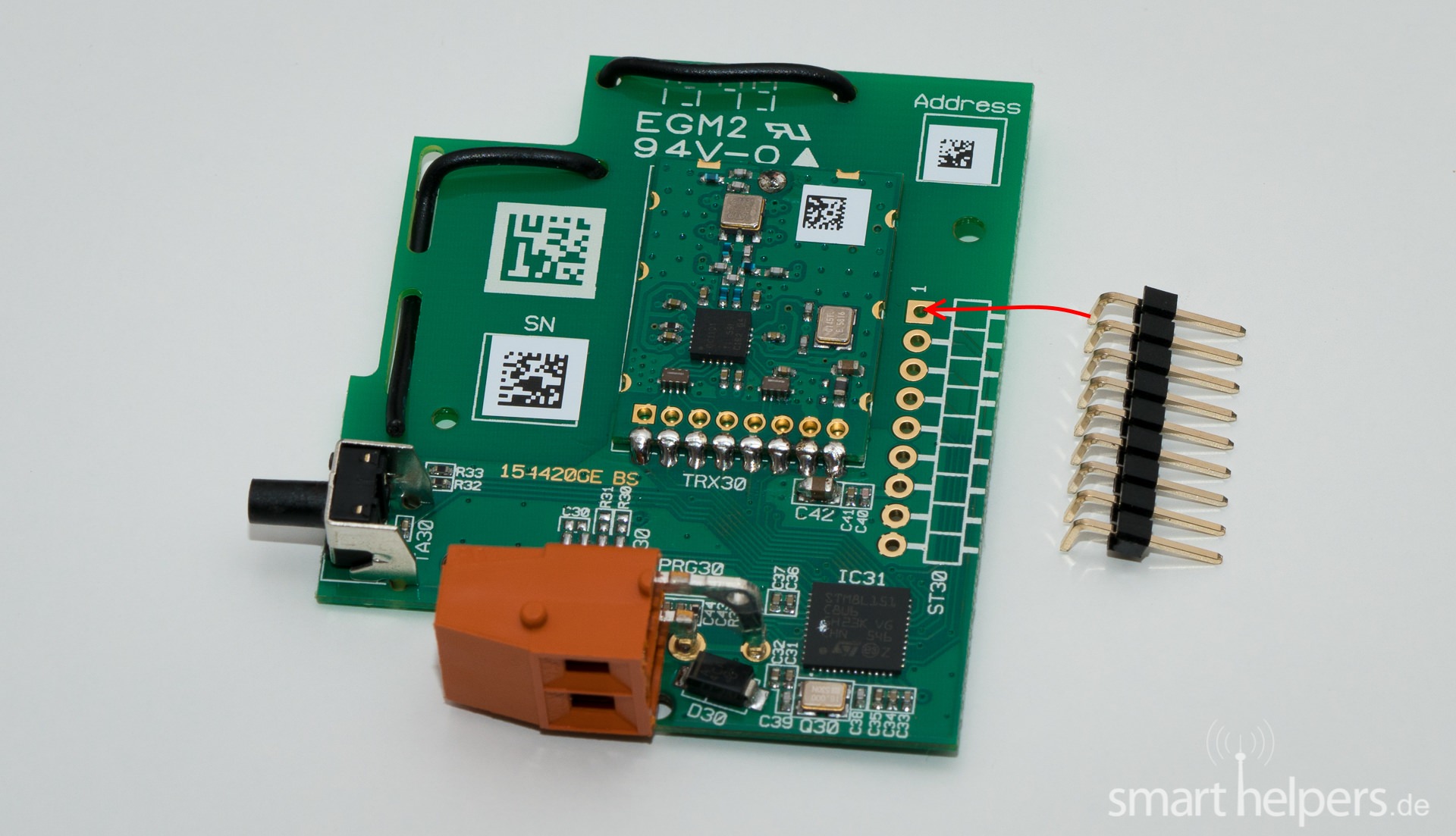

HM-ES-PMSw1-DR Pins einlöten

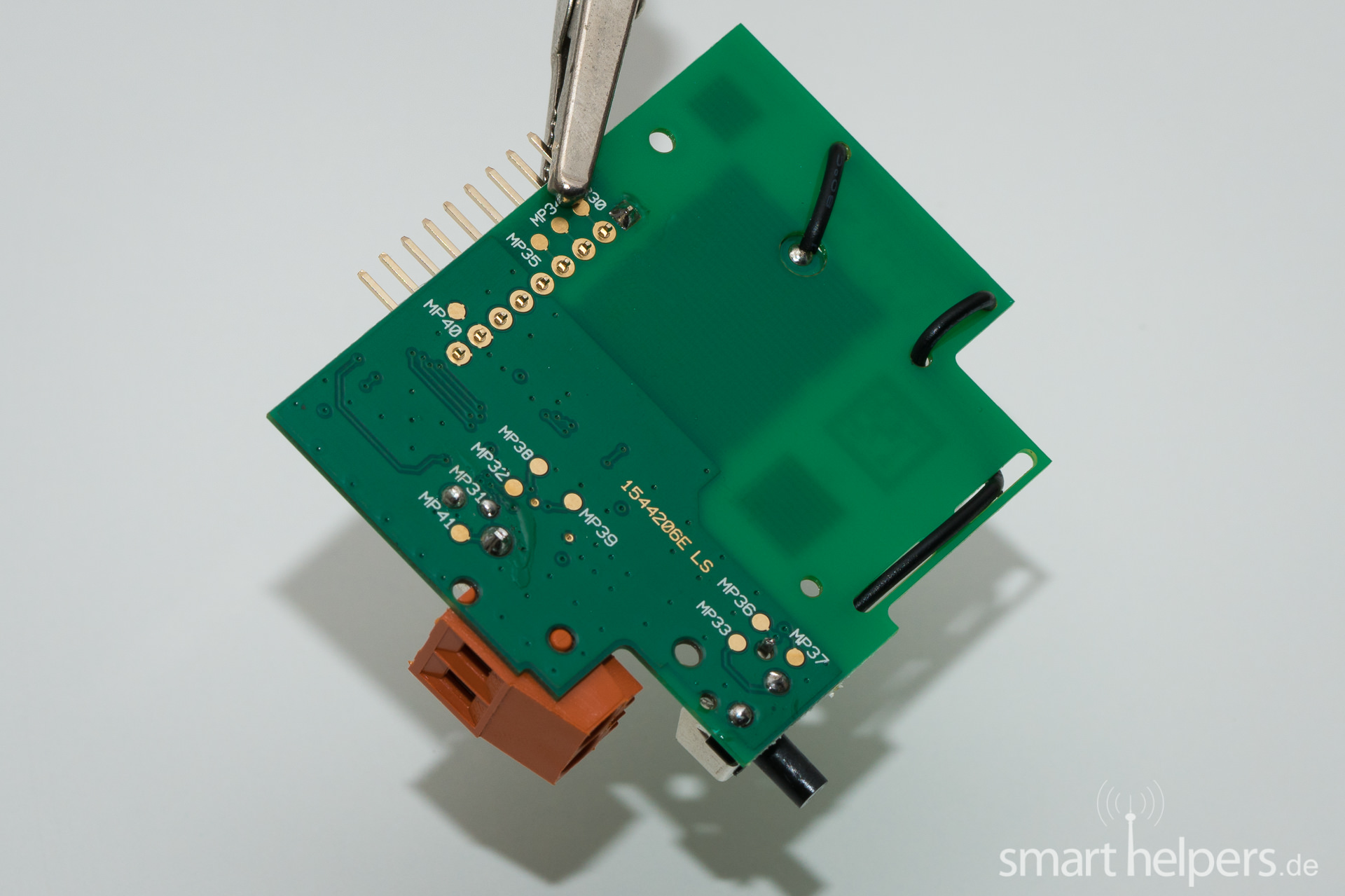

Wir beginnen den Zusammenbau mit dem Einlöten der mitgelieferten Verbindungspins. Diese müssen zuerst in das erste PCB eingesteckt und an einer Seite fixiert werden. Hierfür nutzen wir den Greifer einer dritten Hand. Sitzt der erste Pin perfekt, kann dieser verlötet werden. Nun sollte die Fixierung auf der anderen Seite angebracht und die restlichen Pins verlötet werden.

HM-ES-PMSw1-DR Platinen ausrichten

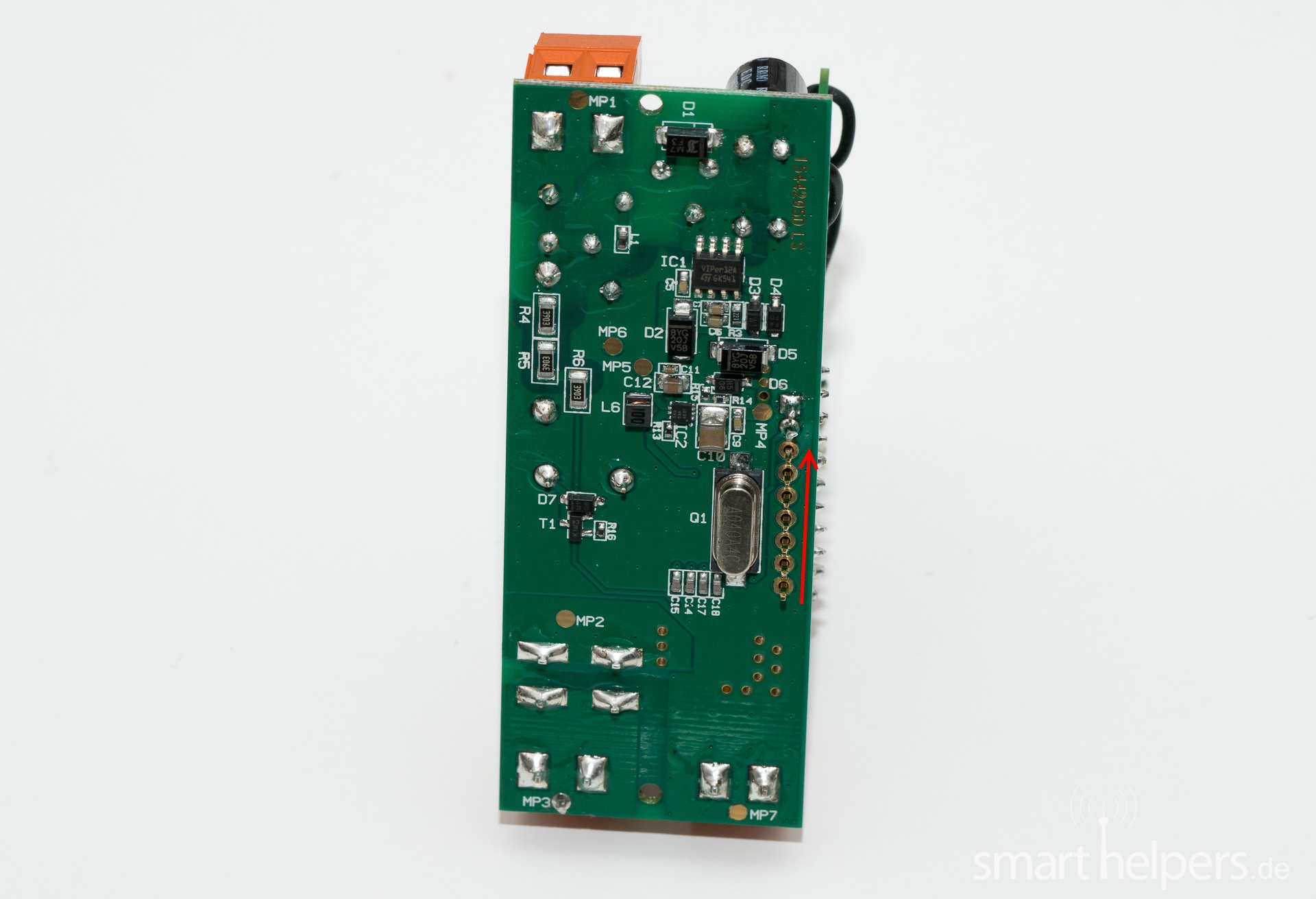

Wurden die Pins in das erste PCB eingelötet, können die beide Platinen zusammengeführt werden. Vor dem Zusammenlöten sollte das Duo jedoch zuerst einmal in das Gehäuseunterteil eingeführt werden. Hierdurch werden die Leiterplatten perfekt zueinander ausgerichtet und spätere Probleme beim Zusammenbau vermieden. Stimmt der Sitz, sollten die obersten zwei Pins vorsichtig verlötet werden, bevor das nun fest verbundene Gespann wieder aus dem Gehäuseteil entnommen wird.

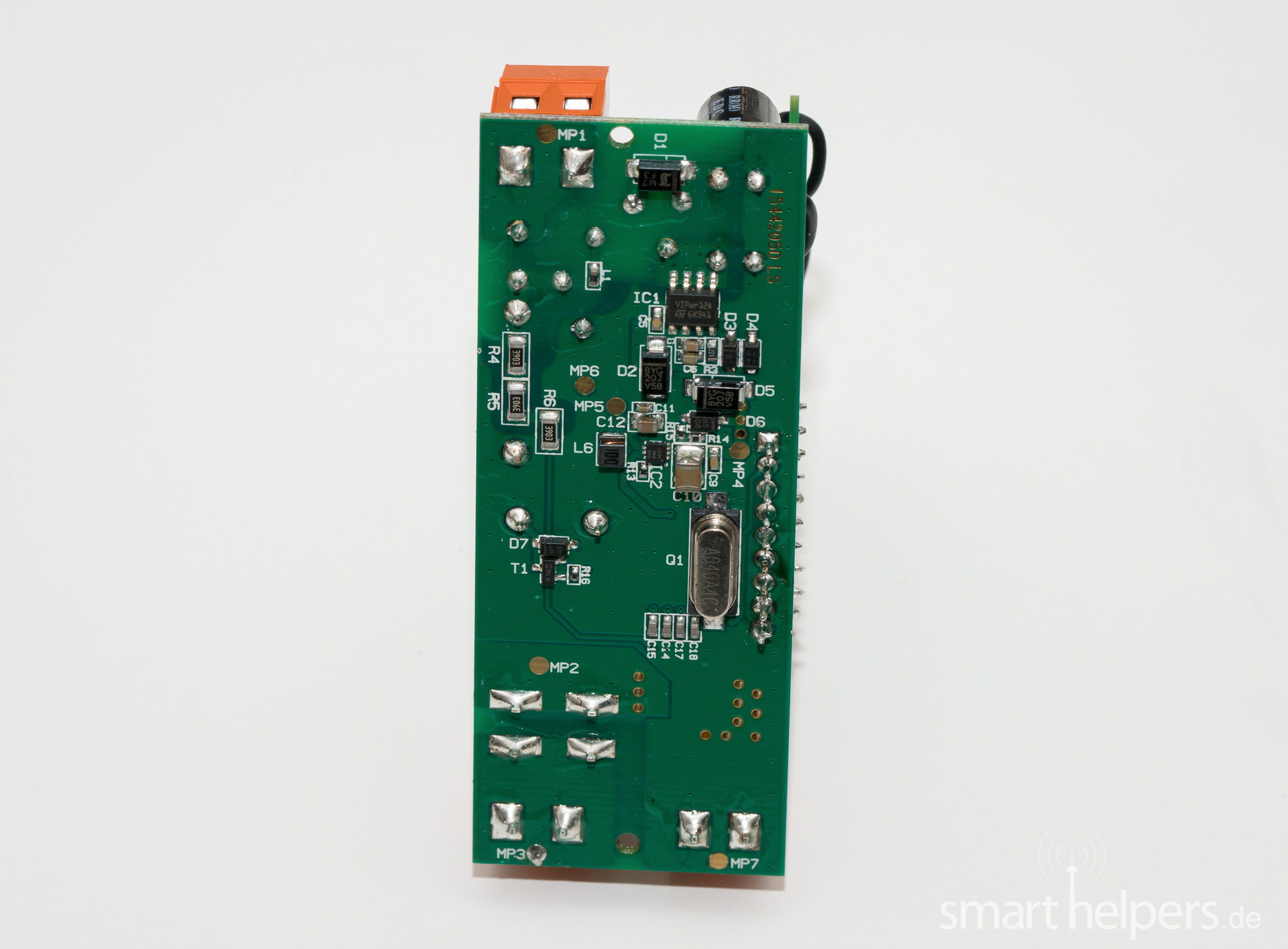

HM-ES-PMSw1-DR Platinen verlöten

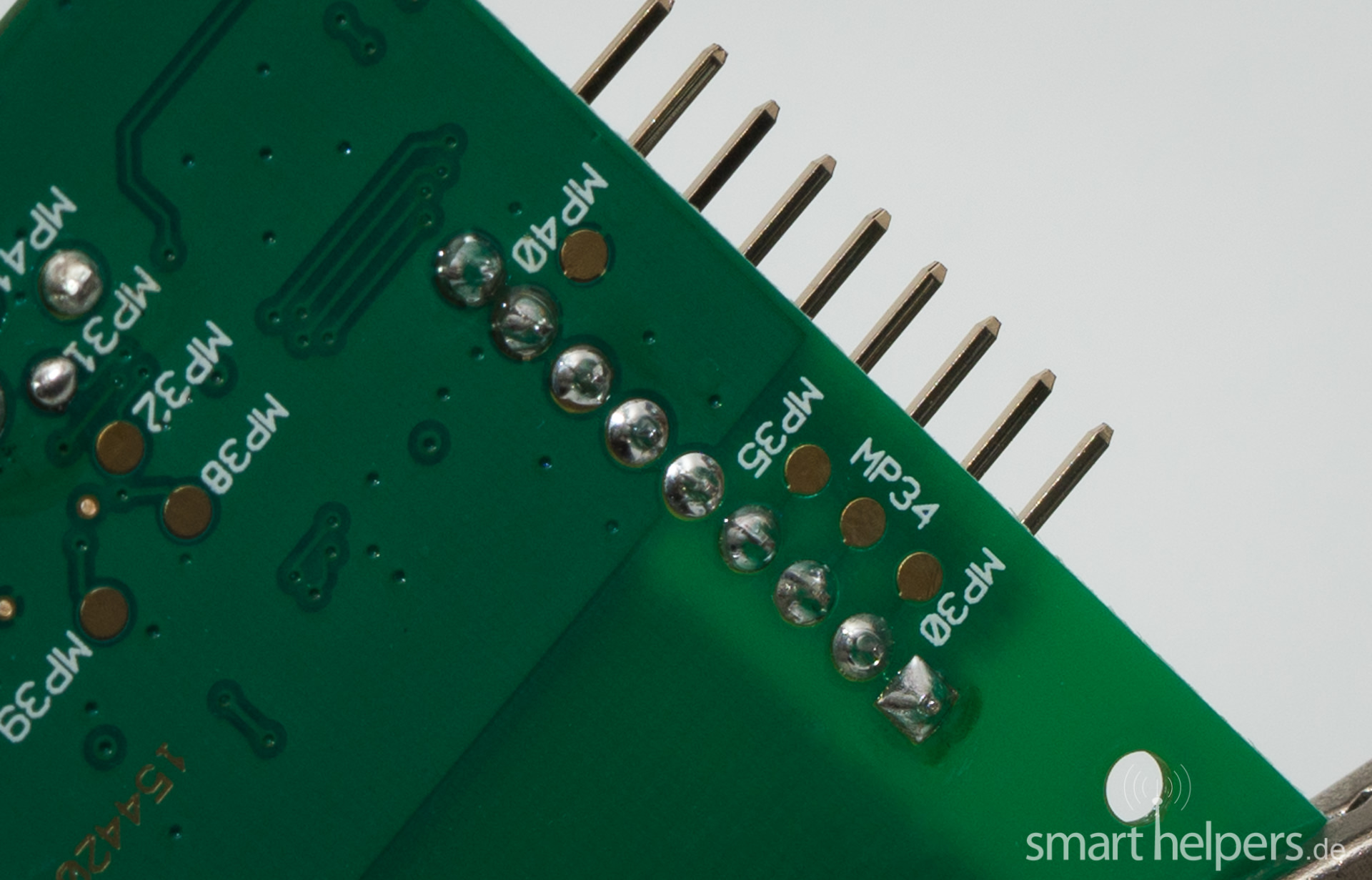

HM-ES-PMSw1-DR Löt-Nacharbeiten

Wurden alle Pins verlötet, müssen die herausstehenden Pins noch etwas gekürzt werden. Hierfür sollte ein Präzisionsseitenschneider genutzt werden.

HM-ES-PMSw1-DR Gehäuse vorbereiten

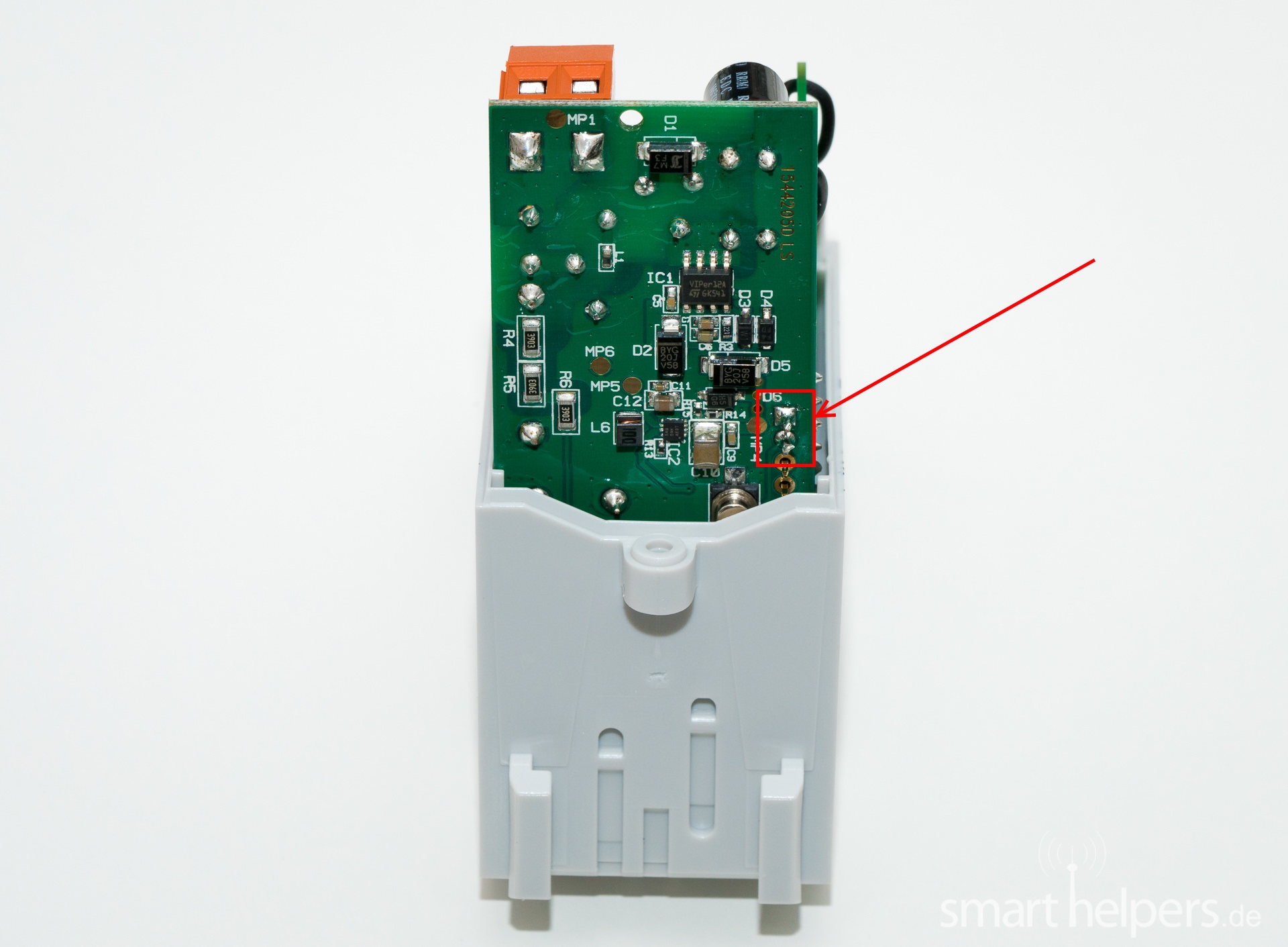

Nun kann das Gehäuse für den finalen Einbau der Platine vorbereitet werden. In dieses müssen nämlich noch die mitgelieferten Kunststoffteile eingesetzt werden, welche die nicht genutzten Anschlussöffnungen verschließen. Die Kunststoffteile ließen sich am besten mit einer Pinzette einfädeln und mit dem Finger oder Schraubendreher, durch leichten Druck einrasten. Zum leichteren Einrasten verkleinerten wir die Einrastkante des Kunststoffteils ein wenig.

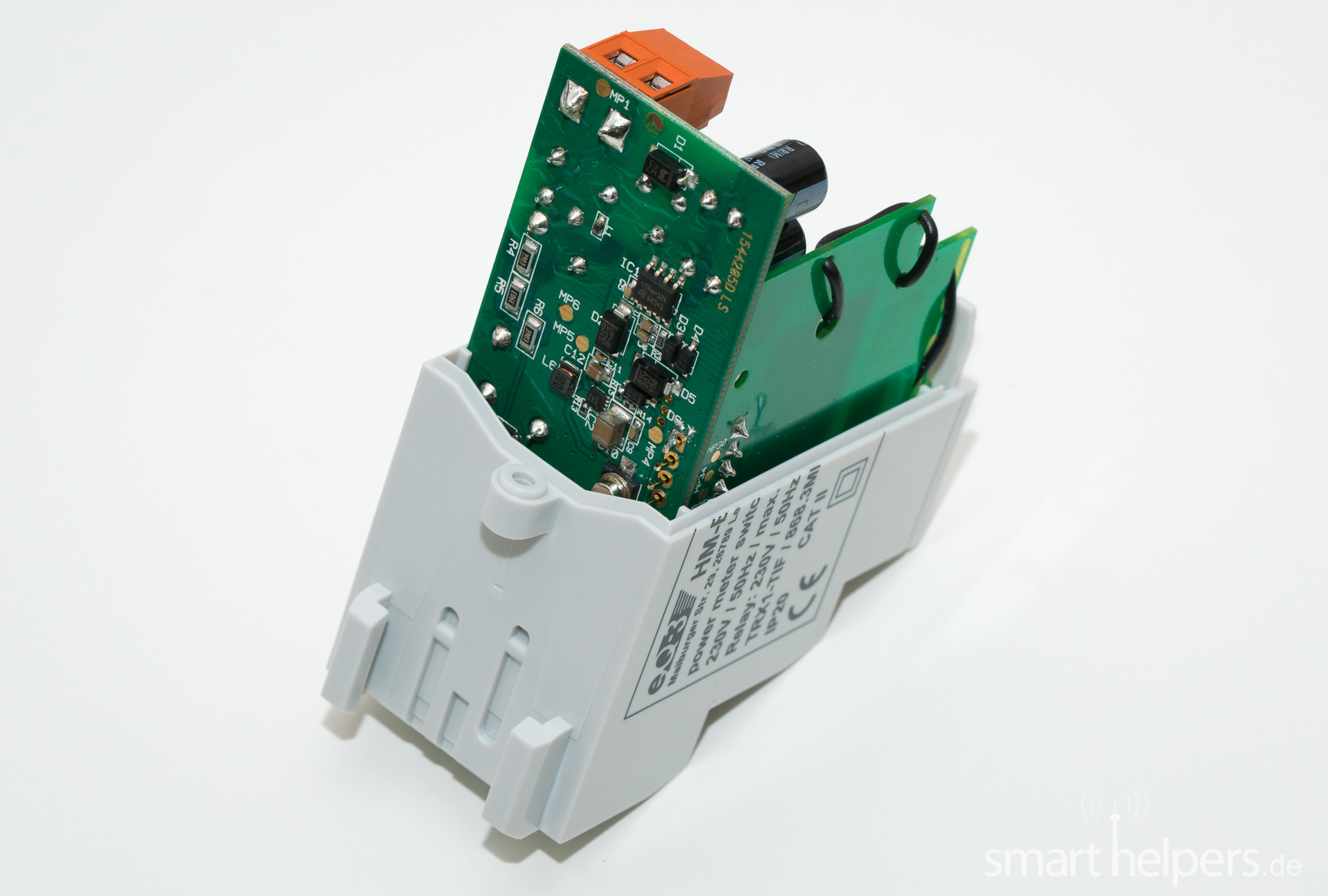

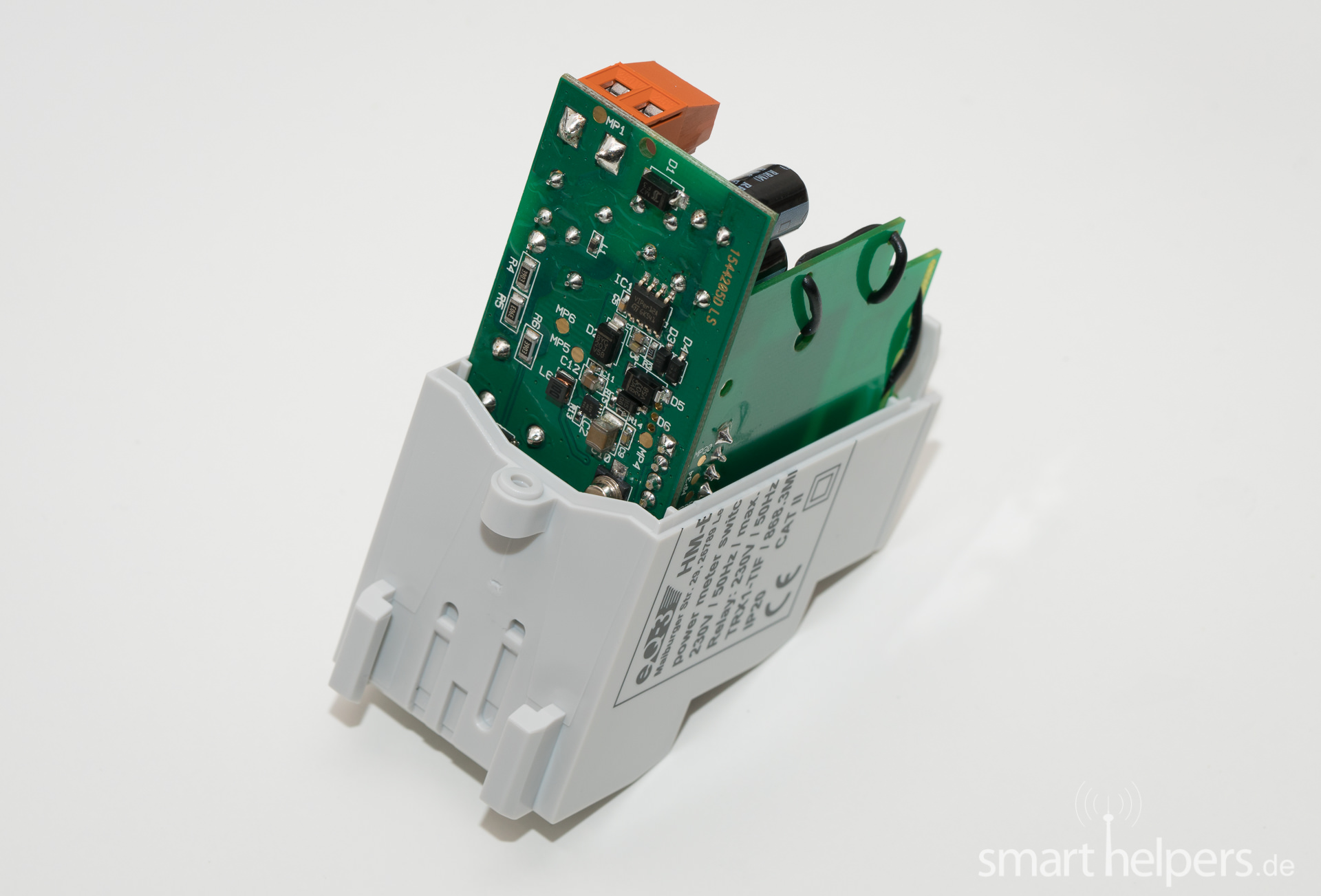

HM-ES-PMSw1-DR Platine einsetzen

HM-ES-PMSw1-DR Gehäusemontage

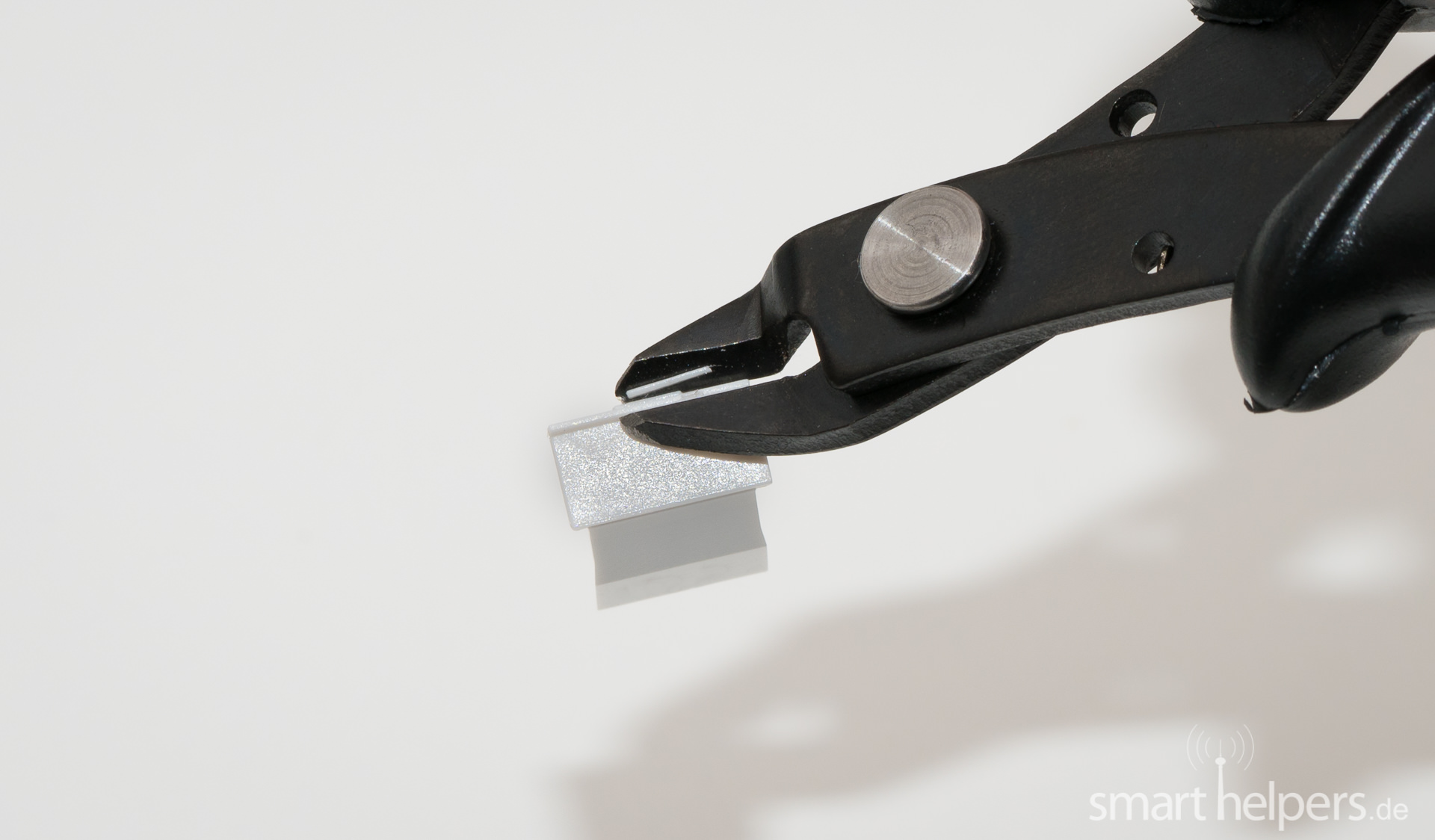

HM-ES-PMSw1-DR Lichtleiter ankleben

Dem Gehäuse fehlt nun noch der Frontdeckel, welcher Platz für den Taster und einen Lichtleiter für die Status-LED mitbringt. Der besagte Lichtleiter muss jedoch zuerst eingesteckt, ausgerichtet und mithilfe von Sekundenkleber fixiert werden. Vor dem Verkleben sollte die Lichtleiterposition kontrolliert werden. Unser Foto sollte bei der Ausrichtung behilflich sein. Stimmt alles, reicht ein winziger Klebepunkt zur Fixierung aus. Um Verfärbungen auf dem Kunststoff zu vermeiden, sollte das Bauteil während der Klebertrockenzeit nicht angehaucht bzw. angepustet werden.

HM-ES-PMSw1-DR Endmontage

Sobald der Kleber getrocknet ist, kann die Abdeckung in die Front eingeklipst werden. Ist dies erledigt, muss nur noch die Kunststofffeder auf der Rückseite eingeschoben werden. Fertig ist das Homematic Hutschienenmodul mit Leistungsmessung. Herzlichen Glückwunsch.

Fazit: Was bleibt zu sagen?
